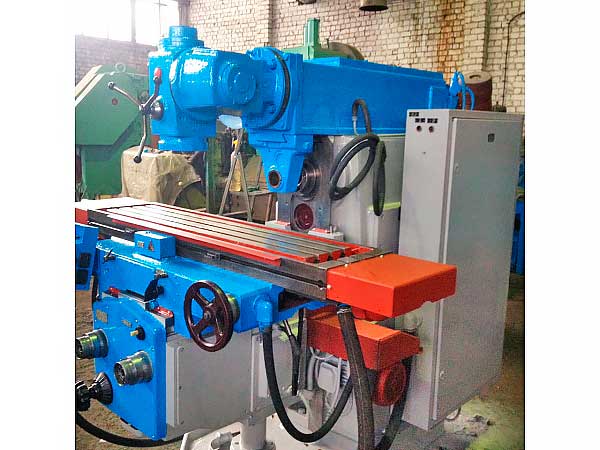

станок универсально-фрезерный 6Т82Ш-1.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА 6Т82Ш-1

1. Размеры рабочей поверхности стола:

   • Длина: 1250 мм

   • Ширина: 320 мм

2. Наибольшие перемещения стола:

   • Продольное: 800 мм

   • Поперечное: 320 мм

   • Вертикальное: 420 мм

3. Расстояние от оси горизонтального шпинделя до рабочей поверхности стола: 30-450 мм

4. Расстояние от оси горизонтального шпинделя до направляющих хобота: 155 мм

5. Расстояние от оси шпинделя поворотной головки до направляющих станины: 260-820 мм

6. Расстояние от торца шпинделя поворотной головки до стола (при выдвинутой гильзе): 125-545 мм

7. Частота вращения шпинделей:

   • Горизонтального: 31,5-1600 мин⁻¹

   • Поворотной и накладной головок: 50-1600 мин⁻¹

8. Пределы подач S стола:

   • Продольные и поперечные: 12,5-1600 мм/мин

   • Вертикальные: 4,1-530 мм/мин

9. Пропорциональная замедленная подача: 1/2S мм/мин

10. Скорость быстрого перемещения стола:

    • Продольного и поперечного: 4000 мм/мин

    • Вертикального: 1330 мм/мин

11. Наибольший угол поворота головки в поперечной плоскости стола:

    • К станине: 45°

    • От станины: 90°

12. Мощность электродвигателей приводов:

    • Главного движения: 7,5 кВт

    • Шпинделя поворотной головки: 3 кВт

    • Подач стола: 3 кВт

13. Наибольшая масса обрабатываемой детали и приспособления, устанавливаемых на станке: 400 кг

14. Габаритные размеры:

    • Длина: 2280 мм

    • Ширина: 1965 мм

    • Высота: 1970 мм

15. Масса станка с электрооборудованием: 3550 кг
