Как монтировать трубопровод ТВЭЛ-ПЭКС?

Категории справочника
Вопрос-ответ

Инструкция по монтажу трубопроводов ТВЭЛ-ПЭКС

Содержание



ЦЕЛЬ И ОБЛАСТЬ ПРИМЕНЕНИЯ‌

Определение порядка работ при монтаже теплосетей из предизолированных трубопроводов ТВЭЛ-ПЭКС (далее ГПИ-трубы, ГПИ-трубопроводы), предназначенных для бесканальной прокладки трубопроводов внутриквартальных и локальных систем теплоснабжения и горячего водоснабжения.

Являются практическим руководством для инженерно-технических работников и рабочих. Регламентирует работы по монтажу предизолированных труб ТВЭЛ-ПЭКС (ТУ 2248-002-

56927418-2008).



ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

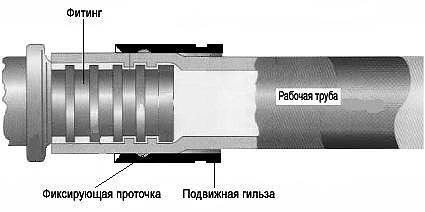

Инструмент для монтажа соединения с помощью подвижной гильзы.

Ручной механический инструмент RAUTOOL M1 для монтажа соединений с помощью подвижных гильз (см. рис. 1) и сменные комплекты к нему (см. рис. 2). Применяется для монтажа труб РЕ-Х-а Ø 16-32 мм.

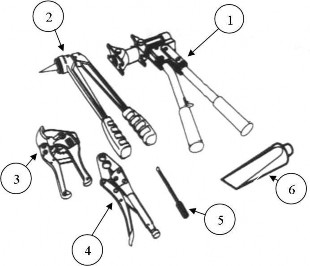

Рис. 1. Ручной механический инструмент RAUTOOL M1

Базовый ручной механический инструмент RAUTOOL M1 включает в себя:

  1. - ручные тиски для труб Ø 16(17)/20 мм;

  2. - экспандер RO;

  3. - ножницы труборезные до Ø 40 мм;

  4. - ручной фиксаторный зажим для труб;

  5. - щетка для очистки;

  6. - средство для смазки.



Рис. 1. Ручной механический инструмент RAUTOOL M1



Рис. 2. Сменный комплект M1 для труб PE-X-a

Сменный комплект M1 для труб Ø 16-32 мм, 6 бар включает в себя:

Рис. 2. Сменный комплект M1 для труб PE-X-a



Запрессовочные тиски для труб Ø 25, 32 мм (М1 25/32 мм) приобретаются дополнительно.

  • расширительные насадки для труб Ø 16х1,5/20х1,9/25х2,3/32х2,9 мм.

    Сменный комплект M1 для труб Ø 16-32 мм, 10 бар включает в себя:

  • расширительные насадки для труб Ø 16х2,2/20х2,8/25х3,5/32х4,4 мм.

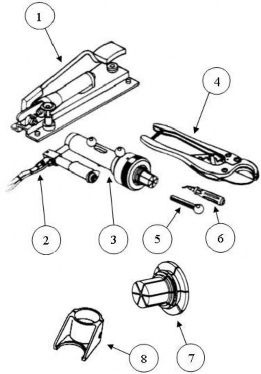

Механико-гидравлический инструмент RAUTOOL H/G1 для монтажа соединений с помощью подвижных гильз и принадлежности к нему (см. рис. 3). Применяется для монтажа труб РЕ-Х-а Ø 40-110 мм.




Базовый комплект механико- гидравлического инструмента включает в себя:

  1. - ножной насос;
  2. - рукав гидравлический 4 м;
  3. - гидравлический пресс;
  4. - ножницы труборезные до Ø 63 мм;
  5. - фиксирующие болты 4 шт;
  6. - инструмент для удаления заусенцев;
  7. – расширительные насадки для труб Ø 50х4,6/63х5,8 мм (либо 50х6,9/63х8,7 мм); 8 – запрессовочные тиски для труб Ø 50, 63 мм.

Рис. 3. Механико-гидравлический инструмент RAUTOOL H/G1



Дополнительно приобретаются:

  • расширительные насадки для труб Ø 40х3,7/75х6,8/90х8,2/110х10,0 мм (либо 40х5,5/75х10,3/90х8,2/110х15,1 мм);

  • запрессовочные тиски для труб Ø 40, 75, 90, 110 мм;

  • ножницы труборезные до Ø 125 мм.

Гидравлический инструмент для монтажа соединений с помощью подвижных гильз для труб РЕ-Х-а Ø 140, 160 мм включает в себя:

  • насос ручной;

  • рукав высокого давления;

  • расширительные насадки для труб Ø 140, 160 мм;

  • запрессовочные тиски для труб Ø 140, 160 мм;

  • ножницы труборезные до Ø 160 мм.

    Примечание:

    Правила эксплуатации и ухода за инструментом необходимо смотреть в руководстве по эксплуатации инструмента.

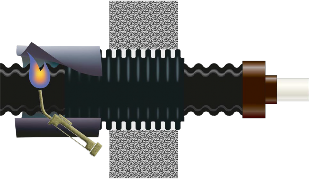

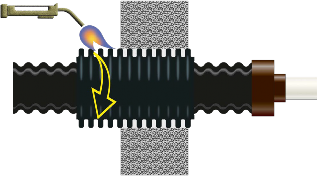

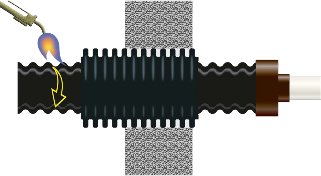

Для монтажа термоусаживающейся заглушки, комплекта для изоляции линейного стыка рекомендуется использовать:

  • пропановый баллон с редукторами и шлангами;

  • пропановая горелка со специальной насадкой обеспечивающей широкий конус пламени;

  • нож;

  • сверло Ø 20 мм;

  • дрель с насадкой-мешалкой;

  • ножовка;

  • отвертка;

  • рулетка.



ПРОДУКЦИЯ‌‌

Трубопроводы ТВЭЛ-ПЭКС

  • ТВЭЛ-ПЭКС-1 – давление 6 и 10 бар, диаметрами от 20 до 110 мм, теплогидроизолированная однослойная монолитная труба PE-X-a в однотрубном исполнении для горячего водоснабжения и отопления.
  • ТВЭЛ-ПЭКС-К – давление 10 бар, диаметрами от 63 до 160 мм, теплогидроизолированная труба PE-X-а с армирующей системой в однотрубном исполнении для горячего водоснабжения и отопления.
  • ТВЭЛ-ПЭКС-2 – давление 6 и 10 бар, диаметрами от 20 до 50 мм, теплогидроизолированная однослойная монолитная труба PE-X-a в двухтрубном исполнении для горячего водоснабжения и отопления.
  • ТВЭЛ-ПЭКС-4 – давление 6 и 10 бар, диаметрами от 20 до 40 мм, теплогидроизолированная однослойная монолитная труба PE-X-a в четырехтрубном исполнении для горячего водоснабжения и отопления.

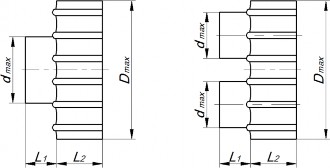

Основные размеры труб ТВЭЛ-ПЭКС, минимальные радиусы изгиба, веса приведены в таблице 1.

Для холодного водоснабжения используются трубопроводы ТВЭЛ-ПЭКС - холодное водоснабжение (система с саморегулирующимся термокабелем).



Таблица 1. Основные размеры труб ТВЭЛ-ПЭКС



Типоразмер трубы

Наружный диаметр рабочей трубы

Толщина стенки рабочей трубы

Наружный диаметр полиэтиленовой оболочки трубы

Масса 1 п.м. ТВЭЛ- ПЭКС

трубы



Рекомендуемая максимальная длина в бухте



Минимальный радиус изгиба

мм

мм

мм

мм

кг

м

м

Трубопроводы с одной рабочей трубой ТВЭЛ-ПЭКС-1. Трубопроводы с двумя рабочими трубами ТВЭЛ-ПЭКС-2. Рабочее давление 6 бар

ТВЭЛ-ПЭКС-1

20х1,9/90

20

1,9

90

1,01

400

0,8

25х2,3/90

25

2,3

90

1,06

400

0,8

32х2,9/90

32

2,9

90

1,14

400

0,8

40х3,7/90

40

3,7

90

1,27

400

0,8

40х3,7/110*

40

3,7

110

1,54

300

0,9

50х4,6/110

50

4,6

110

1,72

300

0,9

50х4,6/125*

50

4,6

125

2,11

250

1,0

63х5,8/125

63

5,8

125

2,42

250

1,0

63х5,8/140*

63

5,8

140

2,73

200

1,1

75х6,8/140

75

6,8

140

3,09

200

1,1

90х8,2/160

90

8,2

160

3,98

150

1,2

110х10,0/160

110

10

160

4,78

150

1,2

ТВЭЛ-ПЭКС-2

2х20х1,9/110

20

1,9

110

1,37

300

0,9

20

1,9

2х25х2,3/110

25

2,3

110

1,46

300

1,0

25

2,3

2х32х2,9/125

32

2,9

125

2,19

250

1,0

32

2,9

2х32х2,9/140*

32

2,9

140

2,5

150

1,1

32

2,9

2х40х3,7/140

40

3,7

140

2,61

150

1,1

40

3,7

2х50х4,6/160

50

4,6

160

3,31

120

1,2

50

4,6



Таблица 1.



Типоразмер трубы

Наружный диаметр рабочей трубы

Толщина стенки рабочей трубы

Наружный диаметр полиэтиленовой оболочки трубы

Масса 1 п.м. ТВЭЛ- ПЭКС

трубы



Рекомендуемая максимальная длина в бухте



Минимальный радиус изгиба

мм

мм

мм

мм

кг

м

м

32х2,9+20х1,9/125

32

2,9

125

1,9

250

1,0

20

1,9

40х3,7+25х2,3/125

40

3,7

125

2,11

250

1,0

25

2,3

40х3,7+32х2,9/140

40

3,7

140

2,47

150

1,1

32

2,9

50х4,6+32х2,9/140

50

4,6

140

2,64

150

1,1

32

2,9

50х4,6+40х3,7/160

50

4,6

160

3,14

120

1,2

40

3,7

Трубопроводы с одной рабочей трубой ТВЭЛ-ПЭКС-1. Трубопроводы с двумя рабочими трубами ТВЭЛ-ПЭКС-2. Рабочее давление 10 бар

ТВЭЛ-ПЭКС-1

20х2,8/90

20

2,8

90

1,03

400

0,8

25х3,5/90

25

3,5

90

1,13

400

0,8

32х4,4/90

32

4,4

90

1,25

400

0,8

40х5,5/90

40

5,5

90

1,45

400

0,8

40х5,5/110*

40

5,5

110

1,72

300

0,9

50х6,9/110

50

6,9

110

1,99

300

0,9

50х6,9/125*

50

6,9

125

2,39

250

1,0

63х8,6/125

63

8,6

125

2,87

250

1,0

63х8,6/140*

63

8,6

140

3,18

200

1,1

75х10,3/140

75

10,3

140

3,72

200

1,1

90х12,3/160

90

12,3

160

4,88

150

1,2

110х15,1/160

110

15,1

160

6,14

150

1,2

ТВЭЛ-ПЭКС-2

2х20х2,8/110

20

2,8

110

1,41

300

0,9

20

2,8

2х25х3,5/110

25

3,5

110

1,61

300

0,9

25

3,5

2х32х4,4/125

32

4,4

125

2,42

250

1,0

32

4,4

2х32х4,4/140*

32

4,4

140

2,73

150

1,1

32

4,4

2х40х5,5/140

40

5,5

140

2,96

150

1,1

40

5,5

2х50х6,9/160

50

6,9

160

3,86

120

1,2

50

6,9

32х4,4+20х2,8/125

32

4,4

125

2,04

250

1,0

20

2,8

40х5,5+25х3,5/125

40

5,5

125

2,35

250

1,0

25

3,5

40х5,5+32х4,4/140

40

5,5

140

2,76

150

1,1

32

4,4

50х6,9+32х4,4/140

50

6,9

140

3,04

150

1,1

32

4,4

50х6,9+40х5,5/160

50

6,9

160

3,59

120

1,2

40

5,5

Таблица 1.



Типоразмер трубы

Наружный диаметр рабочей трубы

Толщина стенки рабочей трубы

Наружный диаметр полиэтиленовой оболочки трубы

Масса 1 п.м. ТВЭЛ- ПЭКС

трубы



Рекомендуемая максимальная длина в бухте



Минимальный радиус изгиба

мм

мм

мм

мм

кг

м

м

Трубопроводы с четырьмя рабочими трубами ТВЭЛ-ПЭКС-4. Рабочее давление 6 и 10 бар



4х25х2,3/140

25

2,3



140



2,63



150



1,1

25

2,3

25

2,3

25

2,3



4х32х2,9/140

32

2,9



140



2,79



150



1,1

32

2,9

32

2,9

32

2,9



4х40х3,7/160

40

3,7



160



3,98



120



1,2

40

3,7

40

3,7

40

3,7



2х25х2,3+

+2х20х1,9/140

25

2,3



140



2,56



150



1,1

25

2,3

20

1,9

20

1,9



2х25х2,3+

+2х20х2,8/140

25

2,3



140



2,64



150



1,1

25

2,3

20

2,8

20

2,8



2х25х2,3+

+25х3,5+20х2,8/140

25

2,3



140



2,71



150



1,1

25

2,3

25

3,5

20

2,8



2х32х2,9+

+2х25х2,3/140

32

2,9



140



2,79



150



1,1

32

2,9

25

2,3

25

2,3



2х32х2,9+

+25х3,5+20х2,8/140

32

2,9



140



2,87



150



1,1

32

2,9

25

3,5

20

2,8



2х32х2,9+

+32х4,4+25х3,5/140

32

2,9



140



3,06



150



1,1

32

2,9

32

4,4

25

3,5



2х32х2,9+

+32х4,4+25х3,5/160*

32

2,9



160



3,6



120



1,2

32

2,9

32

4,4

25

3,5



2х40х3,7+

+2х32х2,9/160

40

3,7



160



3,74



120



1,2

40

3,7

32

2,9

32

2,9



2х40х3,7+

+40х5,5+32х4,4/160

40

3,7



160



4,15



120



1,2

40

3,7

40

5,5

32

4,4

Таблица 1



Типоразмер трубы

Наружный диаметр рабочей трубы

Толщина стенки рабочей трубы

Наружный диаметр полиэтиленовой оболочки трубы

Масса 1 п.м. ТВЭЛ- ПЭКС

трубы



Рекомендуемая максимальная длина в бухте

Рекомендуемая максимальная длина на барабане



Минимальный радиус изгиба

мм

мм

мм

мм

кг

м

м

м

Трубопроводы с одной рабочей трубой ТВЭЛ-ПЭКС-К с армирующей системой. Рабочее давление 10 бар

40/90

40

4

90

1,7

400

-

0,8

40/110*

40

4

110

2,3

350

-

0,9

50/110

47,7

3,6

110

2,4

350

-

0,9

50/125*

47,7

3,6

125

2,9

300

-

1,0

63/110

58,5

4

110

2,5

350

-

0,9

63/125*

58,5

4

125

3,1

300

-

1,0

75/125

69,5

4,6

125

3,2

300

-

1,0

75/140*

69,5

4,6

140

3,8

220

-

1,1

90/140

84

6

140

4,1

220

-

1,1

90/160*

84

6

160

4,2

150

-

1,2

110/160

101

6,5

160

4,6

150

450

1,2

125/180

116

6,8

180

6,4

120

250

1,3

140/180

127

7,1

180

6,6

120

250

1,3

140/225*

127

7,1

225

9,2

**

140

1,6

160/225

144

7,5

225

9,5

**

140

1,6

Трубопроводы с двумя рабочими трубами ТВЭЛ-ПЭКС-2-К с армирующей системой. Рабочее давление 10 бар

2х40/140

40

4

140

2,9

230

-

1,1

40

4

2х50/160

47,7

3,6

160

3,2

150

450

1,2

47,7

3,6

2х63/180

58,5

4

180

4,1

140

250

1,3

58,5

4

2х75/225

69,5

4,6

225

8,5

**

(70) 140

1,6

69,5

4,6

50+40/160

47,7

3,6

160

3,1

150

450

1,2

40

4

63+50/180

58,5

4

180

3,9

140

250

1,3

47,7

3,6

75+63/225

69,5

4,6

225

8,3

**

(70) 140

1,6

58,5

4

* - трубопроводы с усиленной изоляцией, предназначены для районов с отрицательной среднегодовой температурой наружного воздуха;

** - транспортировка трубы 140/225, 160/225 2х75/225, 75+65/225 осуществляется на барабанах специальным транспортом, либо на невозвратной деревянной катушке диаметром 3 м. и шириной 2,35 м. метраж на катушке – 70 м.

Трубопроводы ТВЭЛ-ПЭКС маркируются следующим образом:

Труба ТВЭЛ-ПЭКС-1 32/90 Т=95(110)°С 1,0 МПа ТУ 2248-002-56927418-2008 Труба ТВЭЛ-ПЭКС-2 50+50/160 Т=95(110)°С 1,0 МПа ТУ 2248-002-56927418-2008

Труба ТВЭЛ-ПЭКС-4 2х40х3,7+40х5,5+32х4,4/160 Т=95(110)°С ТУ 2248-002-56927418-2008 Труба ТВЭЛ-ПЭКС-К 63/110 Т=95(110)°С 1,0 МПа ТУ 2248-002-56927418-2008

Труба ТВЭЛ-ПЭКС-2-К 2х40/140 Т=95(110)°С 1,0 МПа ТУ 2248-002-56927418-2008

Соединительные элементы.

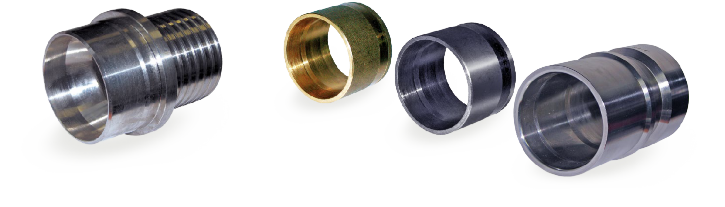

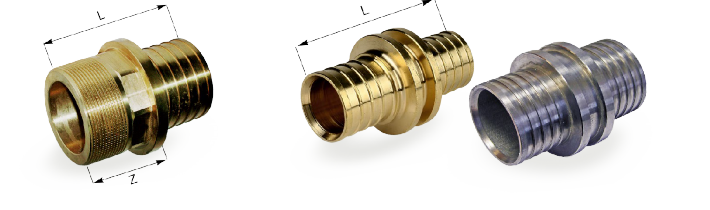

Рис. 4. Переход на сварное соединение

Рис. 5. Монтажная гильза для систем ТВЭЛ-ПЭКС,

ТВЭЛ-ПЭКС-К



Переход на сварное соединение (пресс-фитинг) служит для соединения трубы ТВЭЛ- ПЭКС со стальным трубопроводом, является деталью для присоединения к запорной арматуре (см. рис. 4). Переход на сварное соединение в комплекте с монтажной гильзой представлен на рис. 6,7.image

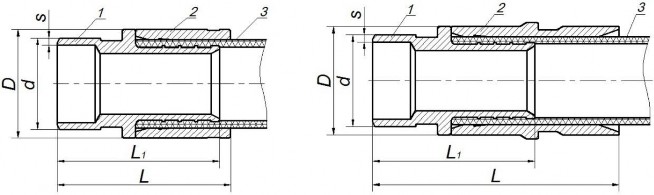

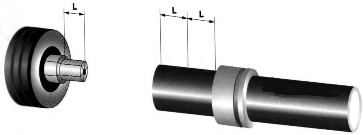

Рис. 6. Переход на сварное соединение с монтажной гильзой для труб ТВЭЛ-ПЭКС

1 – переход на сварное соединение; 2 – гильза (короткая); 3 - труба PE-X-а.

Рис. 7. Переход на сварное соединение с монтажной гильзой для труб ТВЭЛ-ПЭКС-К

1 – переход на сварное соединение; 2 – гильза (длинная); 3 - труба PE-X-а с армирующей системой



Таблица 2. Длина снимаемой теплоизоляции с конца трубы при монтаже фитингов



Диаметр функциональной трубы, мм

Длина снимаемой изоляции, мм

при соединении с другими трубопроводами; при монтаже ТЗИ

при монтаже стыков ГПИ- трубы

20-40

150

115

50-110

220

180

125,140, 160

250

220



Материал исполнения перехода на сварное соединение - сталь 20, нержавеющая сталь. Материал исполнения монтажной гильзы - сталь 20 (только для системы ТВЭЛ-ПЭКС-К,

нержавеющий материал (нерж. ст., латунь).

При переходе на другой вид трубопровода на концах труб теплоизоляция снимается вручную с помощью ножа и стамески с обнажением концов труб на определенную длину см. таблицу 2.

Габаритные размеры монтажной гильзы приведены в таблице 3.



Таблица 3. Габаритные размеры

(переход на сварное соединение в комплекте с монтажной гильзой)





аименование

Трубопроводная система без армирования (SDR 11)



Приварная втулка

Трубопроводная система без армирования (SDR 7,4)



Приварная втулка

Трубопроводная система с армированием



Приварная втулка

D

L1

L

d

s

D

L1

L

d

s

D

L1

L

d

s

мм

мм

мм

мм

мм

мм

Переход на сварное соединение 20

25,0

42,0

49,0

21,3

2,3

25,0

41,7

49,0

21,3

2,3

-

-

-

-

-

Переход на сварное соединение 25

30,0

50,5

52,0

24,9

2,5

30,0

51,0

51,0

24,9

2,5

-

-

-

-

-

Переход на сварное соединение 32

40,0

56,0

65,0

32,0

3,0

40,0

57,0

59,5

32,0

3,0

-

-

-

-

-

Переход на сварное соединение 40

48,5

61,0

71,0

38,0

3,0

48,5

62,0

65,0

38,0

3,0

48,5

61,0

71,0

38,0

3,0

Переход на сварное соединение 50

60,0

72,0

75,0

45,0

3,0

60,0

73,0

75,0

45,0

3,0

60,0

72,0

141,0

45,0

3,0

Переход на сварное соединение 63

74,0

81,5

84,5

57,0

3,5

74,0

82,5

84,5

57,0

3,5

74,0

81,5

151,5

57,0

3,5

Переход на сварное соединение 75

88,0

79,5

82,0

76,0

3,0

90,0

79,0

82,0

76,0

3,0

88,0

79,5

154,0

76,0

3,0

Переход на сварное соединение 90

107,0

84,5

87,5

89,0

4,0

108,0

84,5

87,5

89,0

4,0

107,0

84,5

169,5

89,0

4,0

Переход на сварное соединение 110

129,0

85,5

88,5

108,0

4,0

129,5

85,5

88,5

108,0

4,0

129,0

85,5

175,5

108,0

4,0

Переход на сварное соединение 125

-

-

-

-

-

-

-

-

-

-

148,0

117,0

212,0

127,0

5,5

Переход на сварное соединение 140

-

-

-

-

-

-

-

-

-

-

158,0

125,0

227,0

133,0

6,0

Переход на сварное соединение 160

-

-

-

-

-

-

-

-

-

-

178,0

125,0

227,0

159,0

6,0



  1. Переходник с наружной резьбой служит для соединения труб ТВЭЛ-ПЭКС со стальными трубопроводами посредством резьбы, является деталью для присоединения к запорной арматуре (см. рис. 8). Переходник с наружной резьбой является пресс-соединением, должен комплектоваться монтажной гильзой из нержавеющего материала (нерж. ст., латунь).

    Материал исполнения – латунь.

    Длина снимаемой теплоизоляции с конца трубы при монтаже см. таблицу 2. Габаритные размеры см. таблицу 4.



    Таблица 4. Габаритные размеры (переходник с наружной резьбой)



    Наименование

    Трубопроводная система без армирования

    Трубопроводная система с армированием для 10 бар

    Геометрические размеры трубы (диаметр х толщина стенки), мм



    Размеры детали, мм



    Размер под ключ, мм

    Геометричес- кие размеры трубы (диаметр х толщина стенки), мм



    Размеры детали, мм

    6 бар

    10 бар

    Резьба, дюйм

    L

    Z

    L

    Z

    25

    25х2,3

    25х3,5

    1"

    60

    37

    35

    -

    32

    32х2,9

    32х4,4

    1"

    66

    35

    40

    -

    40

    40х3,7

    40х5,5

    1 1/4"

    75

    41

    36

    40,0х4,0

    75

    41

    50

    50х4,6

    50х6,9

    1 1/2"

    82

    42

    41

    47,7х3,6

    82

    42

    63

    63х5,8

    63х8,6

    2"

    95

    45

    55

    58,5х4,0

    95

    45

    75

    75х6,8

    75х10,3

    2 1/2"

    102

    52

    73

    69,5х4,6

    102

    52

    90

    90х8,2

    90х12,3

    3"

    101

    51

    90

    84,0х6,0

    101

    51

    110

    110х10

    110х15,1

    4"

    100

    50

    110

    101,0х6,5

    100

    50




    Рис. 8. Переходник с наружной резьбой        Рис. 9. Муфта соединительная равнопроходная



  2. Муфта соединительная равнопроходная используется для соединения труб ТВЭЛ- ПЭКС между собой (см. рис. 9). Является пресс-соединением, необходима комплектация монтажными гильзами из нержавеющего материала (нерж. ст., латунь).

    Материал исполнения – латунь, нержавеющая сталь.

    Длина снимаемой теплоизоляции с концов труб при монтаже см. таблицу 2. Габаритные размеры см. таблицу 5.

    Под заказ возможно изготовление муфт соединительных переходных.

    Таблица 5. Габаритные размеры (муфта соединительная равнопроходная)



    Наименование

    Трубопроводная система без армирования

    Трубопроводная система с армированием для 10 бар



    для 6 бар



    для 10 бар



    Геометрические размеры трубы (диаметр х толщина стенки), мм



    Размеры детали L, мм



    Геометрические размеры трубы (диаметр х толщина стенки), мм



    Размеры детали L, мм

    Геометрические размеры трубы (диаметр х толщина стенки), мм



    Размеры детали L, мм

    25

    25х2,3

    67

    25х3,5

    70

    -

    32

    32х2,9

    80

    32х4,4

    82

    -

    40

    40х3,7

    92

    40х5,5

    90

    40,0х4,0

    92

    50

    50х4,6

    106

    50х6,9

    108

    47,7х3,6

    106

    63

    63х5,8

    126

    63х8,6

    126

    58,5х4,0

    126

    75

    75х6,8

    132

    75х10,3

    130,5

    69,5х4,6

    132

    90

    90х8,2

    132

    90х12,3

    131

    84,0х6,0

    132

    110

    110х10

    132

    110х15,1

    131

    101,0х6,5

    132

    125*

    -

    116,0х6,8

    164

    140*

    -

    127,0х7,1

    180

    160*

    -

    144,0х7,5

    180




Рис.10. Тройник

Тройник предназначен для разветвления трубопровода ТВЭЛ-ПЭК (см. рис. 10). Является пресс- соединением, необходима комплектация монтажными гильзами из нержавеющего материала (нерж. ст., латунь).

Материал исполнения – нержавеющая сталь.

Длина снимаемой теплоизоляции с концов труб при монтаже см. таблицу 2.

Под заказ возможно исполнение любых комбинаций диаметров боковых и торцевых проходов.






Рис.11. Угольник

Угольник 90° (см. рис. 11) применяется при поворотах тепловой сети в случаях ограниченного радиуса изгиба (минимальные радиусы изгиба для трубопроводов ТВЭЛ- ПЭКС представлены в таблице 1), при поворотах в непроходном канале при невозможности демонтажа стенок каналов. Является пресс-соединением, необходима комплектация монтажными гильзами из нержавеющего материала (нерж. ст., латунь).

Материал исполнения – нержавеющая сталь.

Длина снимаемой теплоизоляции с концов труб при монтаже см. таблицу 2. Габаритные размеры см. таблицу 6.



Таблица 6. Габаритные размеры (угольник 90°)



Наименование

Трубопроводная система без армирования

Трубопроводная система с армированием для 10 бар

Геометрические размеры трубы (диаметр х толщина стенки), мм



Размеры детали, мм

Геометрические размеры трубы (диаметр х толщина стенки), мм



Размеры детали, мм

6 бар

10 бар

A

Z

A

Z

25

25х2,3

25х3,5

80

54

-

32

32х2,9

32х4,4

95

63

-

40

40х3,7

40х5,5

110

76

40,0х4,0

109

75

50

50х4,6

50х6,9

143

101

47,7х3,6

142

101

63

63х5,8

63х8,6

157

107

58,5х4,0

157

107

75

75х6,8

75х10,3

179

129

69,5х4,6

179

129

90

90х8,2

90х12,3

205

155

84,0х6,0

205

155

110

110х10

110х15,1

236

186

101,0х6,5

236

186

125

-

116,0х6,8

307

252

140

-

127,0х7,1

315

252

160

-

144,0х7,5

350

287



Изоляционные материалы

Кожухи для изоляции тройников, угольников (отводов) и линейных стыков обеспечивают тепло-, гидроизоляцию соединения. Монтажный набор состоит из двух полукожухов (материал ПНД), набора болтов с гайками и шайбами, заливочной и заварочной пробок, емкостей с компонентами ППУ.

Конструкции и размеры кожухов представлены на рис. 12-17. Цифрами указаны диаметры наружных оболочек ГПИ-трубы.

кожух универ тройник

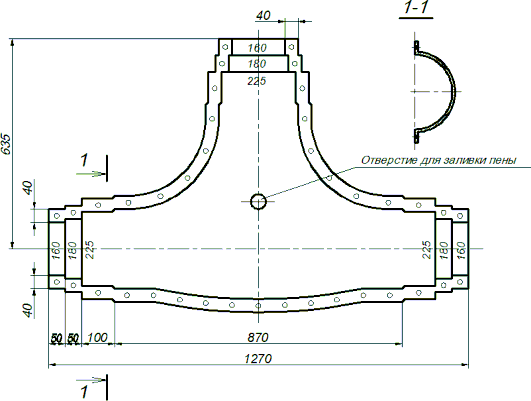

Рис. 12. Кожух для изоляции тройника (для диаметров оболочек 160-225)



кожух тройник большой

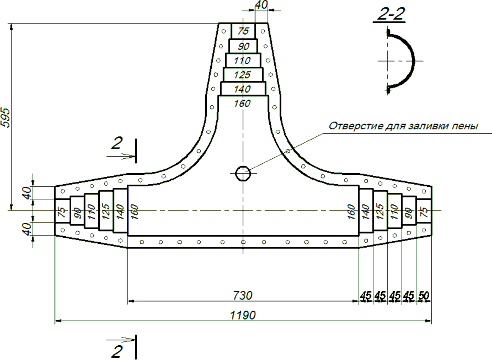

Рис. 13. Кожух для изоляции тройника, универсальный (для диаметров оболочек 90-160 мм)

кожух уг большой

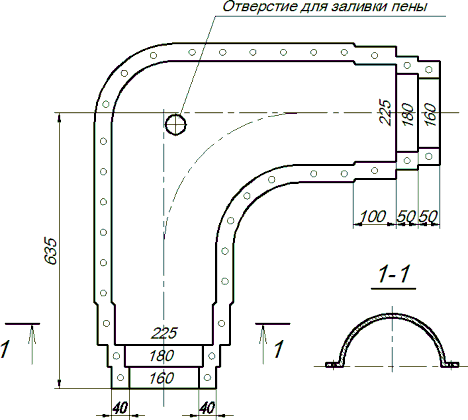

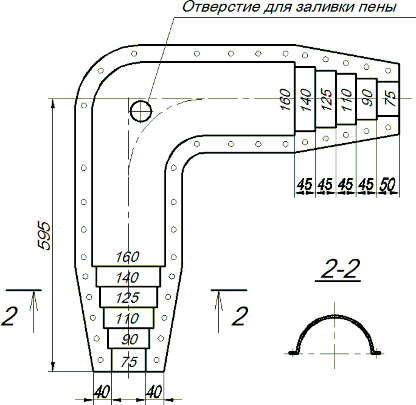

Рис. 14. Кожух для изоляции угольника (для диаметров оболочек 160-225 мм)



кожух уг универ

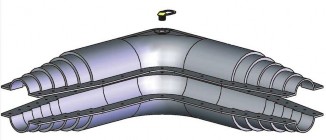

Рис. 15. Кожух для изоляции угольника, универсальный (для диаметров оболочек 90-160 мм)

кожух линейный большой



Рис. 16. Кожух для изоляции линейного стыка (для диаметров оболочек 160-225 мм)



кожух лин универ

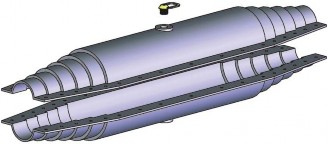

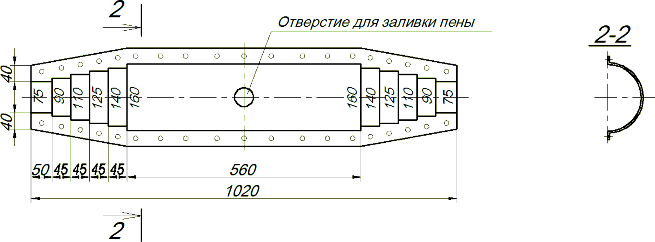

Рис. 17. Кожух для изоляции линейного стыка, универсальный (для диаметров оболочек 90-160 мм)

Для изоляции соединительных муфт также можно использовать комплекты для изоляции линейного стыка. Комплект для изоляции линейного стыка состоит из муфты (материал ПНД), ленты терма РЗ, заливочной и заварочной пробок, емкостей с компонентами ППУ. Размеры муфт представлены в таблице 7.

Таблица 7. Размеры муфт (комплект для изоляции линейного стыка)

Диаметр наружной оболочки трубы ТВЭЛ-ПЭКС,

мм

Наружный диаметр муфты, мм



Длина муфты, мм

90

115

500

110

130

500

125

140

500

140

160

700

160

185

700

180

200

700

225

250

700

Термоусаживающаяся заглушка (ТЗИ) предназначена для гидроизоляции пенополиуретана на торце ГПИ-трубопровода.

Конструкции ТЗИ представлены на рис. 18, габаритные размеры приведены в таблице 8.


Диаметр наружной оболочки ГПИ-трубы, мм

Диаметр рабочего трубопровода, мм

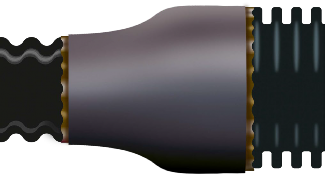

Рис. 18. Термоусаживающаяся заглушка

Соответствие заглушек и труб ТВЭЛ-ПЭКС представлено в таблице 9 . Длина снимаемой теплоизоляции с концов труб при монтаже см. таблицу 2.



Таблица 8. Габаритные размеры (ТЗИ)



Тип ТЗИ

dmax, мм

Dmax, мм

L1, мм

L2, мм

ТЗИ-1

70

130

27

40

ТЗИ-2

120

240

20

36

ТЗИ-3

180

300

19

104

ТЗИ-двойная

60

160

22

57

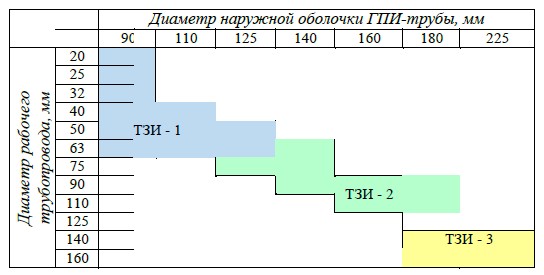

Таблица 9. Соответствие торцевых заглушек на трубы ТВЭЛ-ПЭКС, ТВЭЛ-ПЭКС

Таблица 9. Соответствие торцевых заглушек на трубы ТВЭЛ-ПЭКС, ТВЭЛ-ПЭКС



Для трубопровода ТВЭЛ-ПЭКС применяется термоусаживающаяся заглушка ТЗИ-двойная.

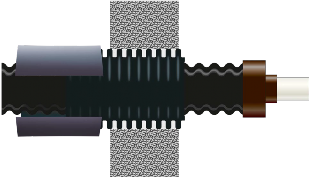

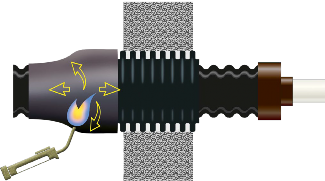

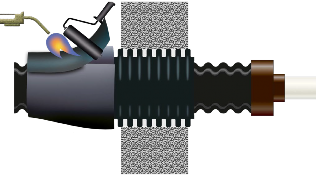

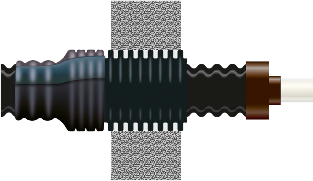

  1. При проходе теплоизолированных труб сквозь стенки строительных конструкций (стен фундаментов, камер, колодцев и пр.) необходимо предусматривать мероприятия обеспечивающие целостность гидрозащитной оболочки и сохранение гидроизоляции места прохода. Для этого рекомендуется использовать узлы прохода через стену.

    Размеры узлов прохода представлены в таблице 10, конструкцию см. рис. 19.



    Таблица 10. Размеры узлов прохода



    Наименование

    D н./D вн., мм

    Узел прохода через стену 90 мм

    110/107,5

    Узел прохода через стену 110/125 мм

    160/139

    Узел прохода через стену 140/160 мм

    200/174

    Узел прохода через стену 180 мм

    225/200

    Узел прохода через стену 225 мм

    285/250






    1- Трубопровод ТВЭЛ-ПЭКС;



    Узел прохода через стену2

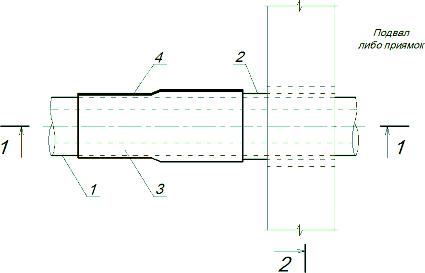

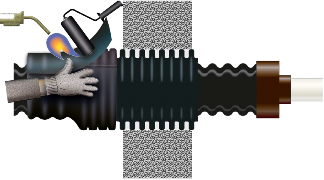

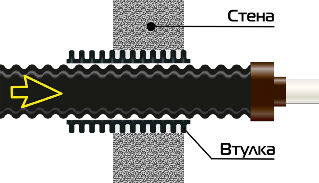

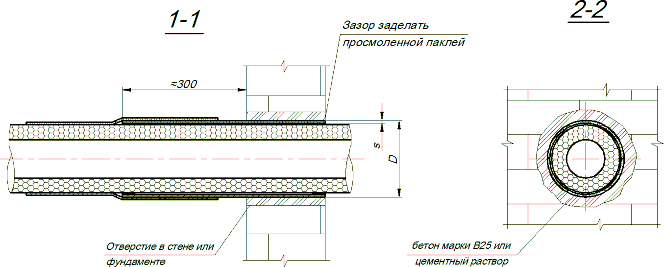

    Рис. 19. Узел прохода через стену



    Свободный конец теплоизолированного трубопровода должен выступать в подвалы зданий, в ЦТП, в приямки на определенную длину, но не более значений, приведенных в таблице 11.



    Таблица 11. Длина выступа ГПИ-трубопровода в подвал

    Наружный диаметр рабочей трубы, мм

    Длина выступа, мм

    Наружный диаметр рабочей трубы, мм

    Длина выступа, мм

    20-32

    260

    110

    340

    40;50

    270

    125

    600

    63;75

    320

    140;160

    640

    90

    330

    -

    -



    1. – пластиковая втулка (длина втулки

      ≈0,8-1 м);

    2. – термолента;

    3. – замковая пластина.

  2. Для обозначения тепловой сети под землей используется сигнальная лента (надпись: “Внимание! Теплосеть!”). Поставляется рулонами по 100 м, 250 м.



ТРАНСПОРТИРОВКА И ХРАНЕНИЕ‌

Перевозку и погрузочно-разгрузочные работы теплоизолированных труб ТВЭЛ-ПЭКС и соединительных элементов рекомендуется производить при температуре наружного воздуха выше минус 18°С.

Погрузка, размещение и разгрузка труб в бухтах должны производиться ручным или механизированным способом с применением специальных приспособлений (мягких полотенец шириной не менее 50 мм), исключающих повреждение тепловой изоляции.

Запрещается сбрасывать и опрокидывать бухты при разгрузке.

Внимание:

Запрещается тащить трубу волоком по асфальту или по другой грубой поверхности. Необходимо следить за тем, чтобы на полиэтиленовой оболочке трубы не было механических повреждений.



Трубопроводы ТВЭЛ-ПЭКС поставляются в бухтах. Бухты допускается хранить на улице под навесом, комплектующие элементы должны храниться в помещении. Не допускать воздействия на трубу ТВЭЛ-ПЭКС прямых солнечных лучей, т.к. ультрафиолетовое излучение ухудшает свойства наружной оболочки трубы.

  1. Трубы ТВЭЛ-ПЭКС в бухтах могут храниться как в горизонтальном, так и в вертикальном положении. В горизонтальном положении бухты должны храниться на подкладках, высота которых должна быть на 5 см больше, чем толщина изоляции трубы или на песчаных насыпях толщиной не менее 10 см. В горизонтальном положении бухты можно укладывать в ряды высотой не более 2-х метров.

    Не допускается укладывать бухты на подкладки с острыми краями. Места складирования должны исключать непосредственный контакт изоляции труб с водой.

  2. Торцы трубы должны быть упакованы в полиэтиленовую пленку, предохраняющую рабочую трубу от попадания грязи во время транспортировки. Во время хранения и транспортировки полиэтиленовая оболочка трубы должна быть защищена от механических повреждений.

  3. Трубы с теплогидроизоляционным покрытием могут транспортироваться любым видом транспорта, обеспечивающим сохранность изоляции, в соответствии с правилами, действующими на этом транспорте.



УКЛАДКА И МОНТАЖ ТРУБОПРОВОДОВ ТВЭЛ-ПЭКС

Работы по монтажу теплосетей из труб ТВЭЛ-ПЭКС следует производить с учетом общих требований СП 124.13330.2012 (Актуализированная редакция СНиП 41-02-2003), СНиП 12-04-

2002, СП 40-102-2000, СП 41-107-2004.


Проведение работ по монтажу трубопровода ТВЭЛ-ПЭКС при температуре воздуха ниже –10°С не допустимо. Для облегчения монтажных работ при низких температурах воздуха необходимо поместить трубопровод ТВЭЛ-ПЭКС в теплое помещение (минимум на сутки), обеспечивающее нагрев трубопровода до температуры не ниже 10°С. На рабочей площадке для подогрева трубопровода ТВЭЛ-ПЭКС можно использовать горячий воздух (тепловая пушка) с температурой не более +60°С. Прогревать трубу необходимо изнутри и снаружи во избежание образования трещин на полиэтиленовой оболочке во время размотки.

Работы по соединению и теплоизоляции стыков теплоизолированных труб ТВЭЛ-ПЭКС в обычных условиях, проводят при температуре до 0°С. При более низкой температуре, указанные работы проводят с использованием тепляков.

Внимание: Подогрев труб открытым пламенем категорически запрещен.

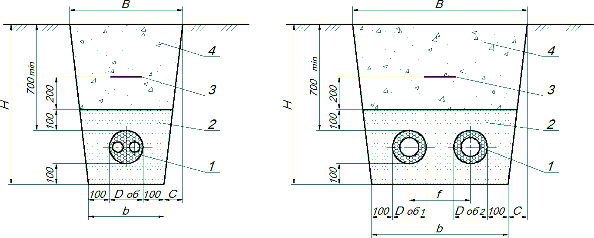

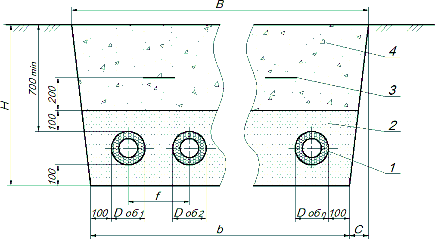

Профиль траншеи.

Разработку траншей и работы по устройству оснований для бесканальной прокладки труб ТВЭЛ-ПЭКС следует производить с учетом общих требований СП 45.13330.2012 (Актуализированная редакция СНиП 3.02.01-87) и региональных требований.

Траншея должна быть вырыта таким образом, чтобы обеспечить полное прикрытие трубы. Рекомендуется, делать отвал грунта с одной стороны траншеи, чтобы облегчить укладку трубы непосредственно из бухты.

Минимальный размер траншеи при однотрубной, двухтрубной и многотрубной прокладок теплоизолированных труб представлены на рис. 20.


а) б)


в)

Рис. 20. Размеры траншеи (а - однотрубная прокладка, б - двухтрубная прокладка, в - многотрубная прокладка)

1 – трубопровод ТВЭЛ-ПЭКС;

2 – равномерный по структуре песок;

3 – сигнальная лента;

4 – грунт;

H – глубина траншеи;

b - минимальная ширина траншеи по дну;

B – минимальная ширина траншеи по верху;

Dоб – наружный диаметр оболочки;

Dоб1, Dоб2, Dобn – наружные диаметры оболочек первой, второй и n-ой трубы;

С – заложение откоса;

f - минимальное межосевое расстояние.



Минимальная ширина траншеи по дну b [мм] определяется по формуле:

  • при однотрубной бесканальной прокладке:

    b = Dоб+200, (1)

  • при многотрубной бесканальной прокладке:

    b = Dоб1+Dоб2+…+Dобn+(n-1)f+200, (2)

    где Dоб – наружный диаметр оболочки трубы, мм;

    Dоб1, Dоб2, Dобn – наружные диаметры оболочек первой, второй и n-ой трубы, мм;

    n - количество труб ТВЭЛ-ПЭКС в траншее;

    f – минимальное расстояние между осями труб ТВЭЛ-ПЭКС (см. таблицу 12).

    Таблица 12. Межосевое расстояние

    Наружный диаметр оболочки трубы, мм

    Расстояние между осями, мм

    90-140

    280

    160-225

    320

    Минимальная ширина траншеи по верху B [мм] определяется по формуле:

    B = b+2С, (3)

    где b – минимальная ширина траншеи по дну, мм;

    С – заложение откоса [мм] определяется по формуле:

    С = Н*m, (4)

    где Н – глубина траншеи, мм;

    m – допустимая крутизна откоса, которая зависит от вида грунта, определяется по таблице 13 согласно СНиП 12-04-2002.

    Таблица 13. Наибольшая крутизна откоса

    Виды грунтов

    Наибольшая крутизна откоса при глубине выемки не более

    1,5 м

    3 м

    Насыпные неслежавшиеся

    0,67

    1

    Песчаные

    0,5

    1

    Супесь

    0,25

    0,67

    Суглинок

    0

    0,5

    Глина

    0

    0,25

    Лессовые

    0

    0,5

    Минимальная глубина заложения теплоизолированных труб (от верха гофрированной полиэтиленовой оболочки) должна приниматься:

  • до поверхности земли – не менее 0,7 м;

  • до поверхности дорожного покрытия – не менее 0,7 м (кроме автомобильных дорог I,II и III

    категорий);

    Примечание:

    При необходимости заложения в грунт теплоизолированных труб более чем на 2,0 м рекомендуется производить специальный прочностной расчет теплоизоляционной конструкции из условия допустимой относительной вертикальной деформации теплоизоляционной конструкции либо предусмотреть прокладку трубопроводов в непроходном канале.

    Разработка профиля траншеи при прокладке трубопровода ТВЭЛ-ПЭКС в подвижных грунтах, в непроходных каналах описана в “Технические рекомендации ТР-1.4-12-2003”.

    1. Засыпка траншеи.

      При прокладке теплосетей из теплоизолированных труб последние рекомендуется укладывать на песчаное основание толщиной не менее 10 см с коэффициентом фильтрации не менее 5 м/сут при несущей способности грунта не менее 0,15 МПа. При меньшей несущей способности (менее 0,15 МПа) или высокой твёрдости и плотности подстилающего грунта необходимо устраивать под теплоизолированные трубы искусственное основание из песка с коэффициентом фильтрации не менее 20 м/сут (для увеличения степени сжатия песчаной подстилки, песок необходимо проливать водой). При организации песчаной подстилки песок должен быть уплотнен механическим или немеханическим способом для обеспечения коэффициента уплотнения 0,95.

      При засыпке траншеи песком с уложенной в нее трубой ТВЭЛ-ПЭКС, песок должен быть уплотнен немеханическим способом (категорически запрещается уплотнять механическим способом) до коэффициента уплотнения 0,95. Коэффициент фильтрации песка должен быть не менее 5 м/сут. Толщина слоя песка сбоку и сверху должна быть не менее 10 см.

      Труба должна быть уложена в песок очень тщательно, так как это играет большую роль при воздействии нагрузок на полиэтиленовую оболочку трубы. Песок не должен содержать твердых комков, кирпича, камня, щебня и других твердых включений.

      Далее производится засыпка грунтом с укладкой сигнальной ленты.

    2. Трубы ТВЭЛ-ПЭКС могут укладываться в траншею непосредственно из бухты. Укладка трубопровода производится поэтапно:

      Внимание:

      Срезать стяжные ремни в бухте следует аккуратно, с учетом опасности удара отскакивающего конца трубы (из-за напряжений в трубе), особенно при больших диаметрах труб.

      • для удобства монтажа бухту трубы необходимо разместить у одного из мест присоединения (в месте присоединения к действующей тепловой сети, в месте ввода в здание и т.д.) и выправить один конец с внешнего диаметра бухты;

      • перекатывать бухту, постепенно срезая ножом стяжные ремни;

      • в случае поворота траншеи (поворот траншеи должен быть дугообразным) следить за тем, чтобы не появлялись изгибы трубы меньше допустимых значений (см. таблицу 1).

      • при укладке трубы необходимо постоянно вести контроль над тем, чтобы труба не терлась о грубую поверхность (камни, битое стекло, деревянные сучья и т.д.), которая может повредить полиэтиленовую оболочку.

    3. Бухты теплоизолированных труб запрещается укладывать в траншею, заполненную водой.

    4. При необходимости соединения и теплоизоляции стыков труб ТВЭЛ-ПЭКС на дне траншеи следует устраивать приямки. Ширина приямка Впр [м] определяется по формуле:

      Впр = 2Dоб+а+1, (5)

      где Dоб – наружный диаметр оболочки трубы, м;

      а – расстояние в свету между полиэтиленовыми оболочками, м.

      Длина приямка – 1,0 м. Глубина приямка - 0,5 м.

    5. Перед монтажом следует убедиться в том, что на полиэтиленовой оболочке трубы нет механических повреждений. Все выявленные повреждения полиэтиленовой оболочки следует устранить с помощью термоусаживающейся ленты.

      Если имеются большие повреждения, полученные при нарушениях условий транспортировки, хранения (глубокие трещины, надрезы длиной более 30 см или поперечные трещины размером более половины периметра оболочки), следует обратиться к производителю.

      Повреждения рабочей трубы из сшитого полиэтилена можно исправить удалением поврежденного участка и дальнейшим соединением с помощью фитингов.

      Внимание:

      Монтаж поврежденного трубопровода категорически запрещается.

    6. При пересечении трамвайных путей, проездов общегородского значения, крупных автомагистралей, железных дорог прокладку трубопроводов теплоснабжения из теплоизолированных труб обязательно предусматривать в футлярах. Подбор размера футляра описан в “Технические рекомендации ТР-1.4-12-2003”.

    7. Расстояния по горизонтали и вертикали от полиэтиленовой оболочки трубы до зданий, сооружений и инженерных сетей следует принимать по СП 124.13330.2012 (Актуализированная редакция СНиП 41-02-2003).

    8. Монтаж трубопровода в холодных условиях.

МОНТАЖ СОЕДИНИТЕЛЬНЫХ ЭЛЕМЕНТОВ (ФИТИНГОВ)‌‌



  1. Монтаж соединительных элементов (фитингов).



image image




  1. Снять с помощью ножа полиэтиленовую гидрозащитную оболочку на расстояние указанное в таблице 2.



  2. С помощью тупого инструмента (например, обратной стороны ножа) снять теплоизоляционный слой на расстояние указанное в таблице 2.




    Снимать теплоизоляционный слой аккуратно, не повреждая рабочую трубу.



  3. С помощью наждачной бумаги удалить остатки изоляции.



  4. Отрезать 50 мм рабочей трубы специальными труборезными ножницами. Резать трубу надо так, чтобы на отрезанной поверхности не было перекосов (необходимый инструмент для проведения монтажных работ указан в п. 2 настоящей инструкции).




  5. При наличии заусенцев срезать их инструментом для удаления заусенцев.



  6. Надеть на трубу подвижную гильзу фиксирующей проточкой в сторону присоединяемого фитинга.



    На рис. 21 указано местоположение проточки.




Рис. 21. Пресс соединение





  1. Произвести развальцовку трубы в два приема, повернув расширительную насадку относительно трубы после первой развальцовки на 30°. Подвижная гильза не должна находиться в зоне развальцовки. Расстояние между торцом рабочей трубы и гильзой должно составлять не менее двух длин расширительной насадки (см. рис. 22).




    Рис. 22. Расстояние между торцом трубы и подвижной гильзой




  2. Вставить фитинг в развальцованную трубу. Через небольшой промежуток время труба плотно обожмет фитинг (эффект памяти формы). Запрещается вбивать фитинг в трубу и выправлять фитинг с помощью молотка.



    Внимание:

    Запрещается производить развальцовку рабочих труб поврежденной расширительной насадкой (например, искривленной, надломленной или обломанной). В этом случае расширение трубы пойдет только в одну сторону, и труба может разорваться.


  3. Наложить инструмент на соединение ровно, без перекосов.

    Предостережение:






    1. При проведении запрессовочных работ не прикасаться к зоне запрессовки.

    2. При выполнении соединения с помощью подвижной гильзы недопустимо применение смазок, масел, воды.

  4. Надвинуть гильзу до края фитинга.



  5. Вернуть инструмент в исходное положение.



  6. Если после монтажа соединительных элементов с помощью подвижной гильзы, между гильзой и фитингом остался зазор более 2 мм, то необходимо повторно провести действия, описанные в пунктах 6.1.9-6.1.11. Зазор между подвижной гильзой и фитингом должен быть не более 1мм.





    image Z:\Буклеты_Каталоги+фото\инструкции\декабрь_2017\монтаж\фото\12.jpg



    1. Демонтаж соединения с подвижной гильзой.


      При ремонте или внесении изменений в трассу (например, расширение трубопроводной сети, удаление неправильно смонтированных соединительных элементов) фитинг может быть демонтирован.



      1. С помощью труборезных ножниц отделить от сети монтажное соединение (фитинг) вместе с подвижными гильзами.



      2. С помощью фена разогреть отделенную часть до значения температуры

        +135°С.

        Внимание:

        Недопустимо греть соединение без отсоединения от сети




      3. Снять подвижные гильзы со штуцера соединительного элемента (фитинга).

      4. Снять остатки рабочей трубы со штуцера фитинга.

      5. Очистить соединительный элемент (фитинг) от загрязнения, после чего он может повторно использоваться.

      6. Подвижная гильза не подлежит повторному использованию и должна утилизироваться вместе с отрезаемым куском рабочей трубы.



    2. Переход на стальную трубу.

      Присоединение трубопроводов ТВЭЛ-ПЭКС к стальной трубе следует осуществлять посредством переходника с наружной резьбой либо с помощью перехода на сварное соединение.

      1. Присоединение трубопровода ТВЭЛ-ПЭКС к стальной трубе посредством переходника с наружной резьбой и фланца:

        • на резьбовое соединение нанести герметик;

        • соединить переходник с наружной резьбой и фланец до монтажа фитинга на трубу ТВЭЛ- ПЭКС. Второй фланец приваривается к стальной трубе;

        • провести монтаж соединения на трубу ТВЭЛ-ПЭКС так, как описано в п. 6.1;

        • первый и второй фланцы соединяются между собой с помощью болтов.

      2. Присоединение трубопровода ТВЭЛ-ПЭКС к стальной трубе посредством переходника с наружной резьбой и приварного стального патрубка с внутренней резьбой:

        • на резьбовое соединение нанести герметик;

        • соединить приварной патрубок (длина патрубка 40-50 см) с внутренней резьбой и переходник с наружной резьбой до монтажа фитинга на трубу ТВЭЛ-ПЭКС;

        • провести монтаж соединения на трубу ТВЭЛ-ПЭКС так, как описано в п. 6.1;

        • приварить патрубок к стальной трубе.

      3. Присоединение трубы ТВЭЛ-ПЭКС к стальной трубе посредством перехода на сварное соединение:

  • приварить патрубок (длина патрубка 40-50 см) к переходу на сварное соединение до монтажа фитинга на трубу ТВЭЛ-ПЭКС.

    Внимание:

    Выполнение сварки в другой последовательности приведет к повреждению функциональной полиэтиленовой трубы.

    Фитинг приваривается встык, если же наружный диаметр приварной части фитинга меньше (больше) внутреннего диаметра патрубка, то к патрубку приваривается соответствующий конусообразный переход, к которому, в свою очередь, приваривается переход на сварное соединение;

  • провести монтаж соединения на трубу ТВЭЛ-ПЭКС так, как описано в п. 6.1;

  • приварить патрубок к стальной трубе.



МОНТАЖ ИЗОЛЯЦИОННЫХ МАТЕРИАЛОВ‌

image image image

7.3.1. Заткнуть заливочное отверстие заливочной пробкой



7.3.1. После завершения реакции пенополиуретана загерметизировать заливочное отверстие монтажной пробкой.



image image

7.3.9. Теплогидроизоляция линейного и углового стыков, осуществляется аналогичным способом с помощью кожухов соответствующей формы:



image image



    1. Монтаж торцевых термоусаживающихся заглушек.


      Очистить конец трубы от изоляции на расстояние указанное в таблице 2. ТЗИ надеваются до монтажа соединительных элементов (фитингов).



      image image



      1. Надвинуть ТЗИ на торец трубы. Убедиться в том, что заглушка плотно прилегает к торцу трубы.

      2. Мягким пламенем горелки, плавными круговыми движениями усадить часть изоляционной заглушки находящуюся на полиэтиленовой оболочке.

      3. Мягким пламенем горелки, плавными круговыми движениями, аккуратно усадить часть изоляционной заглушки, находящуюся на рабочей трубе.



        Перегрев рабочей трубы недопустим!

        Признак перегрева рабочей трубы: появление коричневого оттенка, расплавление.



    2. Монтаж узла прохода через стену




      1. Закрепить втулку узла прохода в заранее подготовленное отверстие в стене.

        Для закрепления можно использовать цементный раствор, бетон. Для дополнительной гидроизоляции необходимо использовать герметик, который закладывается в зазор между втулкой и стеной (например, просмоленная пакля).



      2. На торец трубы установить ТЗИ.


      3. Продвинуть трубу сквозь втулку. Свободный конец теплоизолированного трубопровода должен выступать в подвалы зданий, в ЦТП, в приямки на определенную длину, но не более значений, приведенных в таблице 11.

      4. Отрезать термоусаживающуюся ленту в соответствии с рисунком. Длина отрезаемого участка L [мм] определяется по формуле

        (6)

        L=πDоб +75,

        где Dоб - наружный диаметр оболочки трубы, мм;

        75 – нахлест термоусаживающейся ленты, мм.



        При проходе через стену здания необходимо использовать термоусаживающуюся ленту шириной 450 мм или 650 мм и замковую пластину длиной 450 мм или 650 мм.



      5. Обрезать углы ленты в соответствии с рисунком.



      6. Втулку узла прохода и полиэтиленовую оболочку трубопровода обезжирить. Втулку зашкурить и повторно обезжирить, прогреть мягким пламенем горелки, плавными круговыми движениями.





        image image



      7. Прогреть полиэтиленовую оболочку трубы мягким пламенем горелки, плавными круговыми движениями, на расстояние не более 340 мм от края втулки. Температура, до которой необходимо греть гидроизоляцию трубы, не должна превышать +70°С.



        image image



      8. Термоусаживающаяся лента оборачивается вокруг места ввода трубопровода ТВЭЛ- ПЭКС во втулку, причем нахлест на втулку должен быть не менее 100 мм и не более 340 мм.



        image image

        image image



      9. На образовавшийся стык накладывается, слегка нагретая желтым пламенем горелки, замковая пластина длиной 450 мм, как показано на рисунке. Пластина накладывается адгезивным слоем на поверхность ленты и прогревом горелкой приклеивается к ней.

        Равномерность приклеивания обеспечивается прижатием рукавицей или раскаткой валиком. В результате получена конструкция - "манжета".



      10. Усадка (обжатие манжетой стыка) осуществляется путем ее нагрева мягким желтым пламенем пропановой горелки. Нагрев начинается снизу с середины манжеты движениями перпендикулярно образующей (добиваясь визуального сокращения /просадки/ нагреваемой зоны), а затем после усадки всей центральной части таким же образом, двигаясь вдоль образующей кольцевыми участками, перпендикулярно ей усаживается сначала одна половина манжеты, а затем другая.



        image image



      11. Критерием полной усадки манжеты является полное обжатие манжетой втулки и гидрозащитной оболочки трубы ТВЭЛ-ПЭКС (без вздутий, повреждений, пережогов) и вытекание сэвиленового подслоя из-под торцов манжеты на поверхность гидроизоляции и втулки по всей ее окружности.

        Предостережение:



        Перегрев манжеты и гидрозащитной оболочки трубы ТВЭЛ-ПЭКС не допустим. Признаки перегрева: обугливание, растрескивание или возгорание поверхности манжеты и оплавление оболочки трубы.

        Усадка манжеты начинается не сразу, а после создания температурного поля определенного участка (Т=170°С, S=150-200 см2). После начала усадки участка поддерживайте температурное поле, периодически направляя на участок тепловой поток.

        Температура, до которой необходимо греть гидроизоляцию трубы ТВЭЛ-ПЭКС, не должна превышать 70°С.

        Не допускайте возникновения пузырей, вздутий из-за воздуха или из-за выделения газа перегретым пенополиуретаном (ППУ).

        Допускается поджимать неровности и вздутия рукой в рукавице.

    3. Теплогидроизоляция соединительных элементов (фитингов).




      К работам по теплогидроизоляции стыка приступают после проверки трубопровода ТВЭЛ- ПЭКС на герметичность (см. п. 8).



      1. Провести монтаж тройника по методике, описанной в пункте 6.1.



        Внимание:

        Длина снимаемой теплоизоляции не должна превышать значений, указанных в таблице 2.


      2. Установить половину кожуха под тройниковое соединение.



        Внимание:



        Выполнить опрессовку трубопровода до закрытия защитного кожуха.



      3. Установить вторую половину кожуха.



      4. Обжать кожух болтами по периметру.



      5. С помощью монтажного пенопакета осуществить заливку смеси компонентов ППУ через предварительно просверленное отверстие кожуха.



ИСПЫТАНИЯ ТРУБОПРОВОДОВ

    1. Трубопроводы должны подвергаться следующим видам испытаний:

      • предварительные гидравлические испытания на прочность и плотность;

      • окончательные гидравлические испытания на прочность и плотность.

    2. Испытания трубопроводов на прочность и плотность следует выполнять только гидравлическим способом. Температура воды при испытаниях должна быть не ниже +5ºС и не выше

      +40ºС.

    3. Предварительные гидравлические испытания на прочность и плотность проводятся до засыпки трубопровода, теплоизоляции стыков и установки арматуры. Испытательное (избыточное) давление при предварительном испытании на прочность и плотность, должно быть равным 1,5- кратному рабочему давлению и поддерживаться подкачкой воды на этом уровне в течение 30 мин. После чего испытательное давление снижают до рабочего, которое поддерживают в течение 30 мин и производят осмотр соединений трубопровода.

    4. Предварительное испытание может производиться строительно-монтажной организацией без участия заказчика. Результаты испытаний должны регистрироваться в журнале работ.

    5. Окончательное испытательное гидравлическое давление, при испытаниях на прочность и плотность, выполняемых после теплоизоляции стыков труб и окончательной засыпки трубопроводов (без арматуры), должно быть равным 1,3 рабочего. Окончательное испытание проводят в следующем порядке:

      • в трубопроводе создают давление равное рабочему и поддерживают его подкачкой воды в течение 2 ч;

      • давление поднимают до уровня испытательного и поддерживают его подкачкой воды в течение 2ч.

        Трубопровод считается выдержавшим окончательное испытание, если при последующей 2-х часовой выдержки под испытательным давлением в течение 1 часа падение давления не превысит 0,02 МПа.

        Внимание:

        Подключение сетей под тепловую нагрузку производится только после окончательной засыпки.

    6. Если трубопроводы, смонтированные из ГПИ-труб, немедленно не вводятся в эксплуатацию, то их рекомендуется законсервировать.



СДАЧА И ПРИЕМКА ТРУБОПРОВОДОВ В ЭКСПЛУАТАЦИЮ‌



    1. Приемка в эксплуатацию смонтированных сетей теплоснабжения, прошедших гидравлические испытания, должна производиться в соответствии с указаниями СП 124.13330.2012 (Актуализированная редакция СНиП 41-02-2003).

    2. Приемку сетей из теплоизолированных труб осуществляет рабочая комиссия из представителей заказчика (председатель), эксплуатационной организации, подрядчика, проектной организации.

    3. Заказчик и генеральный подрядчик представляют комиссии следующие документы:

      • список специализированных организаций, принимающих участие в выполнении строительно-монтажных работ;

      • материалы исполнительной геодезической съемки;

      • акт на разбивку трассы;

      • исполнительные чертежи на построенный трубопровод с актами на скрытые виды работ;

      • акты сдачи и приемки отдельных этапов работ по монтажу трубопровода, в т.ч. на герметичность стыков;

      • паспорта завода-изготовителя на теплоизолированные трубы;

      • акты на проведение испытаний трубопроводов на прочность и плотность;

      • акт о проведении промывки трубопровода.

    4. Комиссия по результатам ознакомления свыше представленными материалами оформляет акт (5-ть экземпляров) приемки в эксплуатацию трубопровода теплоснабжения.

    5. Гарантийный срок эксплуатации внутриквартальных сетей из теплоизолированных труб составляет не менее 5 лет.



РЕМОНТНО-ВОССТАНОВИТЕЛЬНЫЕ РАБОТЫ



    1. Если в процессе эксплуатации, в результате непредвиденного механического воздействия или грубых нарушений правил эксплуатации трубопровода, произошло разрушение ГПИ- трубопровода, оформление документации по факту аварии и составление плана восстановительных работ должно быть оформлено в соответствии с РД 08-296-99.

    2. Характер мероприятий по ремонту зависит от величины повреждённого участка и местоположения аварийного участка в общей схеме трубопровода.

    3. Ремонт без замены рабочей трубы.

      1. При повреждении небольших участков гидрозащитного покрытия до 0,5х0,1 м, все выявленные повреждения гофрированной оболочки заделывают путем экструзионной сварки или наложения заплат из термоусаживающейся ленты. При этом необходимо выполнить мероприятия по предотвращению намокания теплозащитного слоя (водоотвод, навес и т. д.) на срок выполнения ремонтных работ.

      2. При нарушении теплозащитного слоя размером превышающим 0,5х0,1 м, необходимо восстановить теплозащитный слой материалами, допускающими температуру эксплуатации 20-110˚С (минеральная вата, пенополиуретан, вспененный полиэтилен), и выполнить гидроизоляцию термоусаживающейся лентой.

      3. При нарушении и намокании теплоизоляционного слоя на участке 0,5х1,0 м, намокший слой удаляется, а его восстановление производится с использованием ПЭ оболочки в качестве опалубки под заливку. При этом после установки куска оболочки, должны быть восстановлены песчаная подсыпка и обсыпка, а также восстановлено гидрозащитное покрытие последовательным перекрытием разреза отрезками термоусаживающейся ленты внахлёст.

    4. Ремонт с заменой части рабочей трубы.

      1. При повреждениях теплогидрозащитного слоя, превышающими 1,5 м, или при повреждении самой рабочей трубы, после выполнения всех требований безопасности и отключении повреждённого участка от сети, повреждённая труба вырезается ножовкой.

      2. Новый участок трубы соответствующего размера и концы соседних участков трубопровода, с зачищенными торцами, соединяются с помощью соединительных муфт.‌

      3. После установки нового участка трубопровода в ремонтируемую зону, проводятся испытания на герметичность новых стыков.

      4. Теплогидроизоляция осуществляется с помощью кожуха для изоляции линейного



ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Необходимо помнить, что компонент «Б» смеси ППУ (полиизоцианат) относится к ядовитым веществам.

    1. При производстве работ необходимо соблюдать требования СНиП 12.03-2001

      «Безопасность труда в строительстве», включая изменения, касающиеся погрузочно- разгрузочных, земляных, электросварочных и газопламенных работ, гидравлических и пневматических испытаний (в части установления опасных зон) и ППБ-01-03 «Правила пожарной безопасности». Настоящим разделом устанавливаются специальные требования безопасности, определенные специфическими свойствами материалов труб, их теплоизоляции, теплоизолированных отводов, деталей и элементов, специальными методами производства монтажных работ.

    2. К работам по устройству сетей теплоснабжения из теплоизолированных труб допускаются лица, достигшие 18 лет, прошедшие медицинское освидетельствование, специальное обучение, вводный инструктаж и инструктаж на рабочем месте по технике безопасности.

    3. При хранении теплоизолированных труб на объекте строительства и на месте монтажа, учитывая горючесть труб ПЭКС, пенополиуретана и полиэтилена следует соблюдать правила ППБ- 01-03, а также требования обеспечения противопожарной безопасности (ГОСТ 12.1.004-91 и др.). Запрещается разводить огонь и проводить огневые работы в непосредственной близости (не ближе

      2 м) от места складирования изолированных труб, хранить рядом с ними горючие и легковоспламеняющиеся жидкости.

    4. При загорании труб, их теплоизоляции или материалов стыков следует использовать обычные средства пожаротушения; при пожаре в закрытом помещении следует пользоваться противогазами марки БКФ (ГОСТ 12.4.121-83).

    5. При термоусадке элементов стыка (термоусаживающихся муфт, ленты или манжет) пламенем пропановой горелки необходимо тщательно следить за нагревом муфт и манжет ленты и полиэтиленовых оболочек труб, не допуская пережогов полиэтилена или его загорания.

    6. Отходы пенополиуретана и полиэтилена при разрезке теплоизолированных труб или освобождении части труб от изоляции должны быть сразу после окончания рабочей операции собраны и складированы в специально отведенном на стройплощадке месте.

    7. Теплоизолированные трубы (трубы ПЭКС, полужёсткий пенополиуретан и полиэтилен) не взрывоопасны, при обычных условиях не выделяют в окружающую среду токсичных веществ и не оказывают при непосредственном контакте вредного влияния на организм человека. Обращение с ними не требует особых мер предосторожности (класс опасности 4 по ГОСТ 12.1.007-76).

    8. Все работы по заливке стыков теплоизолированных труб смесью пенополиуретана должны производиться в спецодежде с применение индивидуальных средств защиты (костюм хлопчатобумажный, спецобувь, перчатки резиновые, рукавицы хлопчатобумажные, очки защитные).

    9. На месте заливки стыков ППУ должны находиться средства для дегазации применяемых веществ (5-10%-ный раствор аммиака, 5%-ный раствор соляной кислоты), а также аптечка с медикаментами (1,3%-ный раствор поваренной соли, 5%-ный раствор борной кислоты, 2%-ный раствор питьевой соды, раствор йода, бинт, вата, жгут).



ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

    1. Меры по охране окружающей среды должны соответствовать требованиям СНиП 11-01-

      95 и настоящего раздела.

    2. Не допускается без согласования с соответствующей организацией, производить разрытие траншей на расстоянии менее 2 м до стволов деревьев и менее 1 м до кустарников.

      Запрещается перемещение грузов кранами на расстоянии менее 0,5 м до крон или стволов деревьев; складирование труб и других материалов на расстоянии менее 2 м до стволов деревьев без временных ограждающих или защитных устройств вокруг них.

    3. Территория после окончания работ по устройству сети теплоснабжения должна быть очищена и восстановлена в соответствии с требованиями проекта.

    4. Отходы трубопроводов ТВЭЛ-ПЭКС следует собрать для последующего их вывоза и захоронения в местах, согласованных с Госсанэпиднадзором или на завод - для утилизации.

НОРМАТИВНЫЕ ССЫЛКИ

  • СП 124.13330.2012
  • СП 61.13330.2012
  • СП 60.13330.2012
  • СНиП 12-03-2001
  • СНиП 12-04-2002
  • СНиП 21-01-97
  • СП45.13330.2012
  • СП 43.13330.2012
  • СП 40-102-2000
  • СП 41-103-2000
  • СП 41-107-2004
  • Тепловые сети (Актуализированная редакция СНиП 41-02-2003) Тепловая изоляция оборудования и трубопроводов (Актуализированная редакция СНиП 41-03-2003)
  • Отопление, вентиляция и кондиционирование (Актуализированная редакция СНиП 41-01-2003)
  • Безопасность труда в строительстве
  • Безопасность труда в строительстве. Часть 2 Строительное производство
  • Пожарная безопасность зданий и сооружений
  • Земляные сооружения, основания и фундаменты (Актуализированная редакция СНиП 3.02.01-87)
  • Сооружения промышленных предприятий (Актуализированная редакция СНиП 2.09.03-85)
  • Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материаловimage
<h4>Другая справочная информация:</h4>
