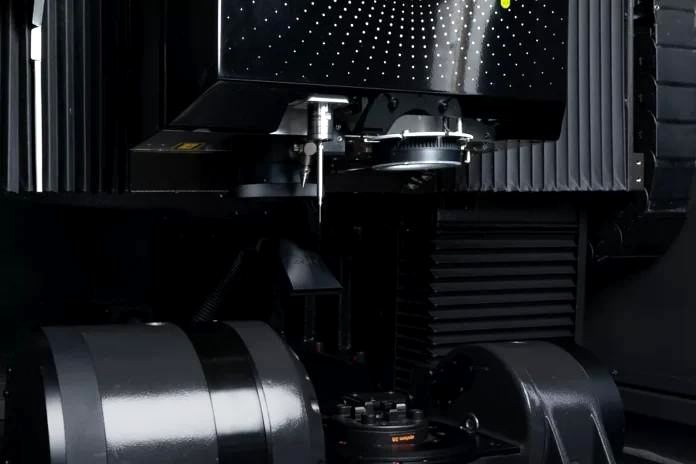

GF Machining Solutions представила новое оборудование для лазерной обработки – Laser S 500U
Данное устройство предназначено для высокоточной обработки материалов с использованием лазерных технологий. Основные функциональные возможности включают:
Принцип работы:
– Система термостабилизации:
Лазерный аппарат оснащен интегрированной системой охлаждения, обеспечивающей поддержание стабильной температуры в процессе работы. Это способствует достижению высокой точности и воспроизводимости результатов.
– Высокоскоростное перемещение:
Благодаря применению специализированных сервоприводов, оборудование способно осуществлять быстрое и точное позиционирование рабочей головки, что значительно повышает эффективность обработки.
– Сканирующая система:
Встроенная система лазерного сканирования позволяет оперативно производить замеры обрабатываемых деталей, обеспечивая высокую точность геометрических параметров.
– Конфигурационная гибкость:
Laser S 500U доступен в двух версиях с различными конфигурациями осей и грузоподъемностью:
-
Версия с трехкоординатной системой и грузоподъемностью до 60 кг.
-
Версия с пятикоординатной системой и грузоподъемностью до 15 кг.
Основные технические характеристики:
-
Габаритные размеры: 2174 x 1387 x 2556 мм.
-
Масса: около 4000 кг, включая систему охлаждения.
-
Рабочая площадь: 3600 x 2500 мм.
-
Номинальная мощность лазерного излучения: 15 кВт.
-
Параметры воздушного потока: давление 6-8 бар, расход до 300 л/мин.
-
Операционная система: Microsoft Windows 10 Professional.
-
Тип дисплея: сенсорный экран с диагональю 21,5 дюйма.
-
Размер рабочего стола: 590 x 470 мм.
-
Количество осей: 3 или 5 (в зависимости от конфигурации).
-
Максимальные перемещения:
-
Оси X и Y: 550 мм (для модели U) или 400 мм.
-
Ось Z: 500 мм.
-
Оси B и C: ±110 мм (B) и ±720 мм (C).
-
-
Тип лазерного источника: один или два лазера различной мощности.
Области применения:
-
Обработка твердых и хрупких материалов в сфере производства полупроводниковых компонентов.
-
Изготовление деталей сложной геометрической формы с высокой точностью позиционирования.
-
Производство часовых механизмов и других высокоточных компонентов.
