Стратегия Vortex: революция в черновой обработке
PowerMILL 2014 предлагает функционал и стратегии обработки, позволяющие выполнять фрезерную обработку с беспрецедентно высокой скоростью и качеством.
Применение высокоэффективных стратегий, поддерживающих высокоскоростную обработку, позволяет:
- ✓ Сократить время обработки на станке
- ✓ Продлить срок службы инструмента
- ✓ Повысить производительность
Vortex — новейшая запатентованная компанией Delcam стратегия высокоскоростной черновой обработки, которая позволяет поддерживать оптимальный съем материала.
Как это работает?
Стратегия основана на поддержании постоянного предельно допустимого значения угла перекрытия, даже при обработке внутренних углов.
Тем самым обеспечивается стабильный оптимальный режим высокопроизводительного резания на всех участках траектории инструмента.
| Параметр | Традиционная обработка | Vortex | Преимущество |
|---|---|---|---|
| Угол перекрытия | Переменный | Постоянный | Стабильная нагрузка |
| Глубина прохода | Стандартная | Увеличенная | Меньше проходов |
| Время обработки | 100% | 40% | Сокращение до 60% |
| Нагрузка на инструмент | Нестабильная | Стабильная | Увеличение стойкости |
Благодаря постоянному значению угла перекрытия, стратегия Vortex обеспечивает стабильную нагрузку на инструмент, что позволяет выполнять более глубокие проходы, чем традиционно используемые при операциях черновой обработки.
Vortex позволяет получить максимальные преимущества от применения цельного твердосплавного инструмента, способного обеспечить глубокое фрезерование всей высотой рабочей части инструмента и сократить время обработки до 60%.
Технологию Vortex можно использовать для:
- Двух- и трехосевой черновой обработки
- Позиционной (3+2) выборки
- Черновой доработки

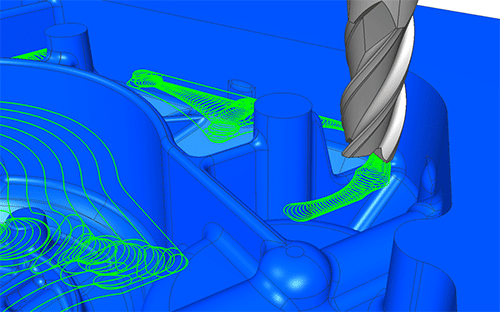

Рис. 1. Стратегия Vortex основана на поддержании в процессе обработки постоянного предельно допустимого значения угла перекрытия, что позволяет выполнять фрезерование на максимально реализуемых станком скоростях подачи
MachineDNA: адаптация под конкретный станок
Революционная технология MachineDNA позволяет определить динамические характеристики конкретного станка и передать данные в стратегию Vortex для генерации высокоскоростных УП.
Что это дает?
Траектории автоматически оптимизируются с учетом возможностей конкретного станка, позволяя достичь максимально возможной производительности оборудования.
Эта технология является уникальной и не имеет аналогов среди других CAM-систем.
Новые типы инструмента: бочкообразные и ласточкин хвост
В PowerMILL 2014 добавлена поддержка нескольких новых видов инструмента.
Бочкообразные фрезы
Теперь поддерживаются фасонные фрезы бочкообразной формы, которые применяются обычно при обработке лопаток.
Их геометрия позволяет добиться меньшей высоты гребешка при относительно большом шаге между проходами.
Результат: значительное повышение производительности обработки продолговатых поверхностей.
Ласточкин хвост
Также поддерживаются инструменты типа «ласточкин хвост», позволяющие изготавливать пазы трапециевидной формы и другие элементы с поднутрениями.
Которые крайне сложно изготовить при помощи обычных цилиндрических и сферических фрез.
| Тип инструмента | Применение | Преимущества |
|---|---|---|
| Бочкообразные фрезы | Обработка лопаток | Меньший гребешок, больший шаг |
| Ласточкин хвост | Поднутрения, трапециевидные пазы | Невозможно обычными фрезами |

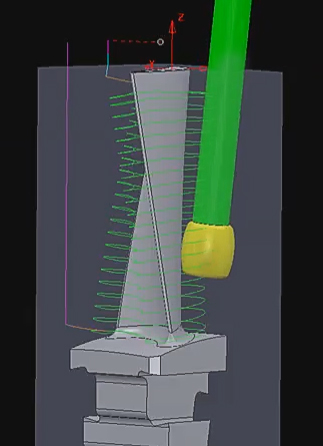

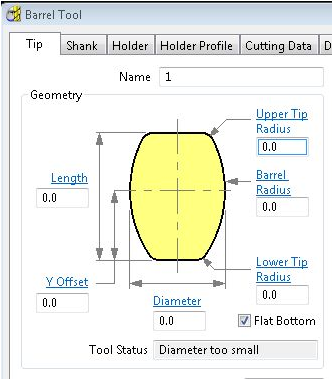

Рис. 2. Фасонные фрезы бочкообразной формы позволяют значительно повысить производительность обработки продолговатых поверхностей

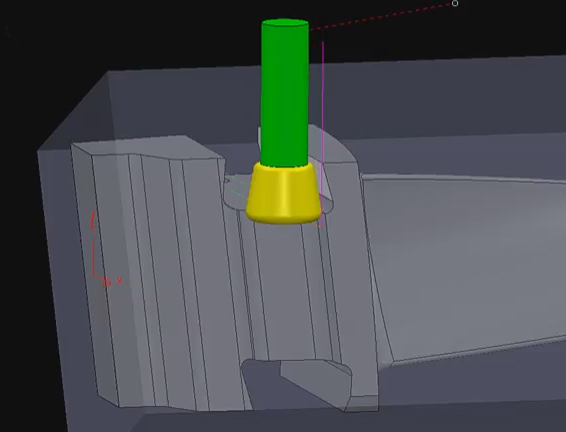

Рис. 3. Инструменты типа «ласточкин хвост» позволяют эффективно обрабатывать элементы с поднутрениями
Расширенный анализ 3D-симуляции: графики осей
В PowerMILL 2014 был добавлен новый плагин, позволяющий более скрупулезно исследовать работу осей станка.
Этот плагин дает возможность в виде графиков анализировать изменения положения линейных и поворотных осей станка, что особенно полезно при программировании пятиосевой обработки.
Как это помогает?
Графики позволяют выявить в траектории движения инструмента нежелательные моменты, приводящие к резким поворотам одной из осей станка.
Что может возникать из-за неоптимального расположения детали.
Изменение положения детали (с последующим анализом кинематики) помогает предотвратить возникновение нежелательных резких перемещений осей станка.
Что повышает качество обработанной поверхности.

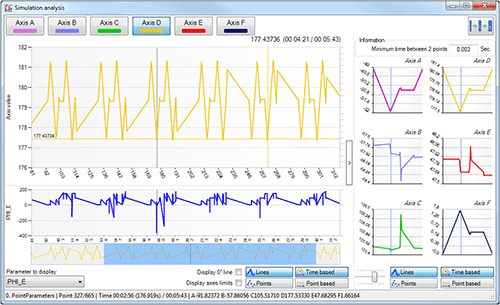

Рис. 4. Расширенный анализ 3D-симуляции обработки при помощи графиков позволяет выбрать рациональное расположение обрабатываемой детали относительно осей станка
Усовершенствованное сверление: защита от поломок
PowerMILL 2014 содержит целый ряд улучшений в параметрах функции сверления.
Теперь каждый цикл сверления может быть задан индивидуальной стратегией.
Стало возможно резьбофрезерование наружных и конических резьб.
Новая возможность нарезания наружной резьбы предоставляет несколько параметров для оптимизации стратегии.
Защита сверла при пересечении отверстий
Для предотвращения поломки сверла при сверлении сквозь пустоты (отверстия) в PowerMILL 2014 добавлена возможность снижения скорости подачи и вращения шпинделя в местах пересечения отверстий.
CAM-система может автоматически находить в детали пересекающиеся отверстия, а затем уменьшать скорость подачи и вращения сверла при прохождении пересечений.
| Улучшение | Функция | Результат |
|---|---|---|
| Индивидуальные стратегии | Для каждого цикла сверления | Гибкость настройки |
| Резьбофрезерование | Наружные и конические резьбы | Расширение возможностей |
| Автоматическое снижение скорости | Предотвращение поломок |
Обновленная растровая обработка: без фрагментации
В PowerMILL 2014 улучшен алгоритм генерации растровой стратегии обработки, позволяющий избежать фрагментированных траекторий и наложений.
В предыдущих версиях в растровой стратегии иногда возникали небольшие изолированные сегменты траектории, которые могли оставлять ненужные отметки на обработанной поверхности.
Отсутствие лишних налагающихся друг на друга сегментов также приводит к сокращению времени обработки на станке за счет:
- ✓ Исключения избыточной обработки
- ✓ Сокращения количества переходов инструмента
Рис. 5. Новый алгоритм генерации растровой стратегии обработки в PowerMILL 2014 не содержит фрагментированных траекторий и наложений
Редактор кривых: точное редактирование
В новой версии PowerMILL был значительно доработан и улучшен редактор кривых.
Теперь можно:
- Вставлять и редактировать скругления на контуре
- Изменять касательные вектора в точках кривой Безье (более точное редактирование)
- Перераспределять точки или изменять количество точек на кривой
Смещение траекторий G54-G59: автоматизация
При расчете управляющей программы теперь можно использовать функцию смещения отдельных участков траекторий посредством кодов G54… G59.
В PowerMILL 2014 нет необходимости физически перемещать копию траектории, симуляция обработки будет выполняться по смещенному оригиналу.
Это снижает вероятность появления ошибок и позволяет быстрее разработать управляющую программу для обработки многоместных пресс-форм.
Так как технологу-программисту не придется вручную редактировать код УП для задания нескольких однотипных смещений.
| Новая функция PowerMILL 2014 | Преимущество | Экономия времени |
|---|---|---|
| Стратегия Vortex | Сокращение обработки до 60% | Высокая |
| MachineDNA | Оптимизация под станок | Средняя |
| Новые типы инструмента | Расширение возможностей | Средняя |
| Анализ графиков осей | Повышение качества | Средняя |
| Защита сверла | Предотвращение поломок | Высокая |
| Растровая без фрагментации | Лучшее качество поверхности | Низкая |
| Смещение G54-G59 | Автоматизация | Высокая |
Новый улучшенный функционал PowerMILL 2014, усовершенствованные траектории инструмента и расширенный анализ 3D-симуляции обработки позволяют пользователю еще глубже контролировать этот процесс, а также повысить скорость и удобство разработки УП.
Применение высокоэффективных стратегий — это не просто обновление программного обеспечения. Это качественный скачок в производительности и качестве обработки.
