Эксплуатация баллонов с водородом

Опасные ситуации и первые признаки разгерметизации водородных систем

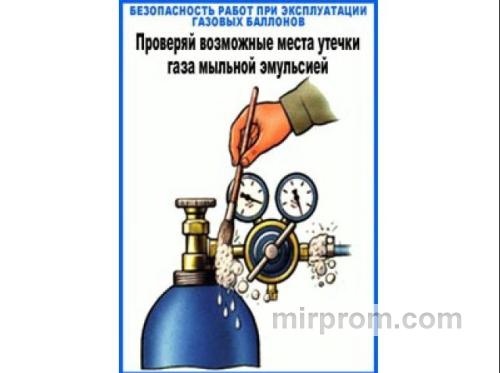

Обнаружение выхода газа

Газ не имеет цвета. Запах полностью отсутствует. Определить утечку горючего газа органами чувств человека невозможно. Из личной практики: микроскопический свищ в месте соединения выдает себя едва заметным звуком. Похоже на тонкий свист. При появлении этого признака персонал обязан оперативно локализовать опасное место. Для этого используют специальный раствор. Мыльная эмульсия наносится кистью на все стыки. Пузыри указывают на точное место выхода среды. После обнаружения дефекта работу оборудования немедленно прекращают.

Ликвидация последствий утечки требует быстрой эвакуации людей. Свищ подлежит устранению только после полного сброса давления в магистрали.

Риск невидимого воспламенения

Водород горит прозрачным факелом. Днем пламя рассмотреть невозможно. Человек рискует получить тяжелый ожог при приближении к оборудованию. Температура самовоспламенения водорода в воздушной среде высока. Она составляет более пятисот градусов. Газ легко зажигается от ничтожной искры. Опасность представляет обычное статическое электричество. Трение сухого потока о полимеры создает электрический заряд. Защитная автоматика обязана постоянно контролировать предел взрывоопасной концентрации смеси.

Взрывной процесс происходит при достижении четырех процентов объема в воздухе. Это нижняя аварийная граница горючей среды.

Конструкция баллонов и нормативные требования к оборудованию

Технические параметры сосудов ГОСТ 949-73

Для работы используют только специальные емкости. Цилиндрический корпус изготавливают из цельного куска металла. Применяется прочная легированная или углеродистая сталь. Швы на корпусе отсутствуют. Бесшовная технология гарантирует стойкость к разрыву. Баллон с водородом окрашивают в строго определенный цвет. Поверхность покрывают темно-зеленой эмалью. На бок наносят красную маркировочную надпись. Для заправки систем на промышленных объектах выгодно заказать газовый баллон нужного объема.

Вентили снабжают левой резьбой штуцера. Это исключает ошибочное подключение кислородной КИПиА-арматуры.

Листайте таблицу вправо ↔️

mirprom.com

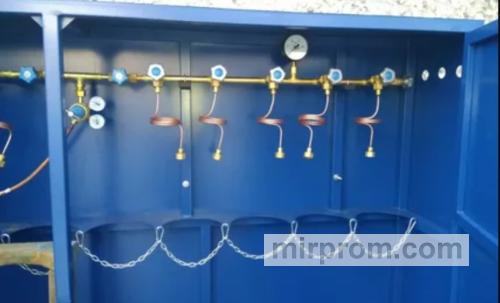

Измерительные и защитные приборы КИПиА

Безопасную работу обеспечивают предохранительные устройства и контрольно измерительные приборы. На редуктор монтируют манометры во взрывозащищенном исполнении. Шкала обязана иметь отметку максимального рабочего давления. Между редуктором и магистралью ставят пламегаситель. Мембранный обратный клапан блокирует распространение огня. При поверке КИПиА техники обязаны регистрировать показания барометра. Учитывается также текущая температура воздуха в помещении.

Все приборы автоматики размещают внутри прочных металлических шкафов. На улице такие шкафы снабжают вентиляционными прорезями.

Физико-химические процессы и газохроматографический контроль

Анализ чистоты газа на детекторе ДТП

Высокая теплопроводность горючего газа позволяет эффективно находить примеси. Метод определения объемной доли сопутствующих веществ основан на хроматографии. Анализ выполняют на лабораторных комплексах. Современный хроматограф укомплектовывают детектором по теплопроводности. Измерительный мост устройства фиксирует разницу температурных потоков. Внутрь прибора подается исследуемая проба среды. Погрешность термостатирования блока питания аппаратуры не должна превышать сотых долей градуса.

Калибровку детектора производят по поверочным смесям. На экране фиксируется высота пика каждого компонента.

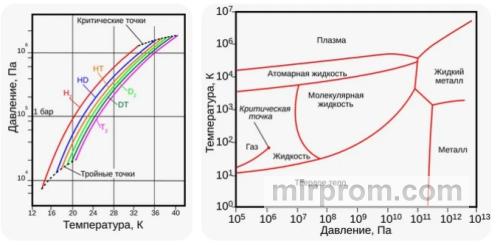

Математический расчет параметров сжатого газа

Для контроля массы вещества инженеры используют математические модели. Расчет плотности производят через уравнение Клапейрона Менделеева для расчета давления сжатых газов. Учитывается молярный объем, температура стенок и текущий объем емкости. Вектор теплового воздействия пожара просчитывают заранее. При аварии происходит моментальная взрывная газификация. Интенсивность теплового потока определяет скорость разрушения строительных конструкций.

P × V = (m / M) × R × T

По этой формуле вычисляют критический рост давления при нагреве. Результаты сопоставляют с данными изготовителя сосуда.

Правила размещения, транспортировки и охраны труда по ПУЭ

Требования к складам и рамповым помещениям

Помещения для хранения относятся к высшей категории взрывопожароопасности. По опыту технадзора: инспекторы в первую очередь проверяют вентиляционные каналы под потолком. Водород легче воздуха. Он мгновенно скапливается в верхней части здания. Окна обязаны иметь легкое остекление стеклоблоками. Двери должны открываться исключительно наружу. Это обеспечивает беспрепятственный сброс давления при аварийной вспышке. Внутри компрессорных станций соблюдают ширину проходов.

Все металлические рампы подлежат обязательному заземлению. Контур защищает оборудование от накопления статического электричества.

Логистика опасных грузов и допуск персонала

Перевозка емкостей регулируется жесткими правилами. Водитель обязан иметь свидетельство ДОПОГ. Логистика организуется по утвержденным маршрутам. Допускается использовать только специализированный автотранспорт. Баллоны укладывают горизонтально на деревянные ложементы. На горловины накручивают защитные колпаки. Персонал склада обязан изучить инструкцию по пожарной безопасности. К самостоятельной работе допускаются лица после сдачи зачетов.

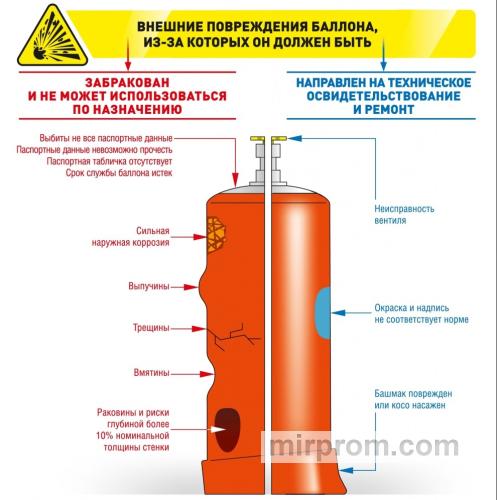

Дефектоскопия и отбраковка корпусов

Каждый сосуд проходит регулярное техническое освидетельствование. Порядок проведения процедур определяет Ростехнадзор. На реальных объектах сталкивались с тем, что на заправку привозят емкости с изношенной резьбой. Использовать такие баллоны нельзя. Специалисты проводят неразрушающий контроль толщины стенок. При обнаружении вмятин, раковин или коррозии горловины металл бракуют. Перед началом осмотра внутреннюю полость тщательно промывают.

Систему предварительно продувают сухим азотом. Это полностью удаляет остатки горючей среды.



Варианты реализации и финансовый аудит проекта

Самостоятельный монтаж и законная экономия

Сценарий «Эконом» подходит для небольших мастерских. Владелец приобретает стандартные стальные емкости емкостью сорок литров. Силами штатных рабочих монтируется уличный металлический шкаф. В стенках делают сквозные вентиляционные отверстия. Для прокладки линии закупают нержавеющие трубы. Монтажники-новички часто грешат тем, что забывают про заземление. Делать это нельзя. Экономия на контуре взрывозащиты приводит к пожару.

Сборку КИПиА и опрессовку азотом выполняют по заводским инструкциям. Все стыки проверяют мыльной пеной.

Привлечение частного мастера и контроль качества

Сценарий «Оптимальный» предполагает наем сертифицированного инженера. Специалист грамотно рассчитает диаметр труб и падение давления. Мастер соберет коллекторный шкаф автоматики. На входе будут установлены надежные термостатические клапаны. Заказчик обязан лично проверять скрытые работы. Контролю подлежит глубина провара сварных швов газопровода. Для бесперебойной работы выгодно вовремя заказать услугу по техническому обслуживанию моноблоков у проверенных лиц.

Финальный тест линии проводят под давлением в течение суток. Показания манометров фиксируют в акте.

Делегирование профильной компании под ключ

Сценарий «Премиум» выбирают крупные заводы и лаборатории. Проектная организация берет на себя весь цикл согласований. Инженеры разрабатывают документацию на здание категории А. На объект поставляются современные металлокомпозитные моноблоки. Рабочие монтируют сертифицированное взрывозащищенное электрооборудование. В систему встраивают датчики автоматического контроля загазованности. Для экономии времени на предприятие оформляют регулярную поставку технических газов по договору.

Заказчик получает готовый объект с актами технадзора. На все узлы распространяется расширенная гарантия.

Часто задаваемые вопросы (FAQ)

Какое минимальное остаточное давление должно быть в водородном баллоне перед заправкой?

Нормативы требуют оставлять внутри емкости не менее пяти сотых мегапаскаля. Это предотвращает попадание атмосферного воздуха внутрь. Полная выработка газа приводит к разрежению. Заправочная станция забракует пустой сосуд. Перед наполнением его придется долго продувать азотом.

Почему на водородных редукторах и вентилях используется левая резьба?

Это главный механический способ защиты от смешивания газов. Левая резьба не позволит накрутить на баллон кислородный редуктор. Контакт горючего газа с окислителем на жирной поверхности вентиля вызывает детонацию. Разные направления резьбы спасают жизни техников.

Как правильно проверять герметичность соединений на водородной рампе?

Все стыки арматуры регулярно обмыливают густой пеной. Использовать пламя спичек или зажигалок строго запрещено правилами безопасности. Водород горит без дыма и цвета. Оператор рискует получить тяжелые травмы при факельном взрыве струи.

Каковы требования ПУЭ к электрооборудованию в помещении с водородными баллонами?

В рамповых комнатах разрешено ставить только приборы со специальной маркировкой взрывозащиты. Все кабели прокладывают внутри глухих металлических труб. Розетки и обычные выключатели выносят за пределы опасной зоны. Корпуса аппаратов подключают к контуру заземления.
