Статический разряд в 3000 вольт не ощущается человеком, но выводит из строя микросхемы. Электропроводная обувь решает эту проблему: отводит заряд с тела оператора на заземлённое покрытие. Антистатическая обувь применяется в электронной промышленности, фармацевтике, биотехнологиях, ремонте цифровой техники, нефтегазовой сфере — везде, где статика создаёт риск брака, пожара или травмы.
ESD-обувь обеспечивает контролируемое рассеивание заряда через материалы подошвы и стельки с заданным электрическим сопротивлением. Это не просто «резиновые ботинки»: конструкция проходит сертификацию по ГОСТ 12.4.137-2001 и международным стандартам IEC 61340-5-1.
Принцип работы ESD-обуви
Заряд накапливается на теле человека при трении одежды о кресло, ходьбе по синтетическому покрытию, работе с полимерными материалами. Разряд происходит мгновенно — при касании металлического корпуса оборудования. Энергия разряда 0,1-10 мДж достаточна для повреждения чувствительных компонентов: КМОП-микросхем, лазерных диодов, датчиков.
Электропроводная обувь создаёт цепь: тело → стелька → подошва → токопроводящий пол → заземление. Сопротивление цепи нормируется:
- Антистатическая обувь (ESD): 10⁵–10⁸ Ом — плавное рассеивание заряда
- Электропроводящая обувь (conductive): <10⁵ Ом — мгновенное заземление
- Диэлектрическая обувь: >10⁹ Ом — изоляция от тока, не для ESD-защиты
Важный нюанс: обувь работает только в паре с токопроводящим покрытием пола и заземлённым браслетом (при работе с особо чувствительными компонентами). Без заземления цепи эффект отсутствует.
Классификация и виды

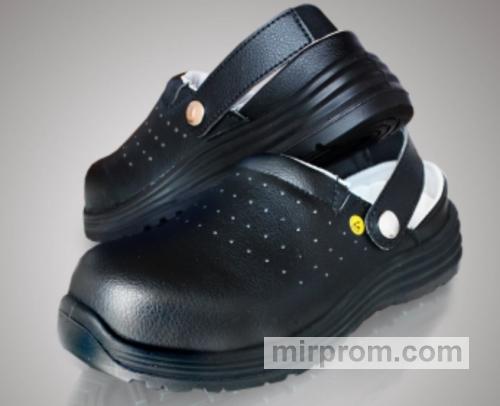

Антистатическая обувь различается по конструкции, материалам и сфере применения. Ботинки и полуботинки с закрытым носком защищают стопу от механических воздействий — подходят для производственных цехов. Туфли, сандалии, сабо используют в чистых помещениях лабораторий, где важна вентиляция и комфорт.
| Тип | Сопротивление | Применение | Особенности |
|---|---|---|---|
| Антистатическая | 10⁵–10⁸ Ом | Электроника, сборка | Баланс защиты и комфорта |
| Электропроводящая | <10⁵ Ом | Взрывоопасные зоны | Мгновенное заземление |
| С бахилами | 10⁶–10⁹ Ом | Чистые помещения | Одноразовые, поверх основной обуви |
| С металлическим носком | 10⁵–10⁷ Ом | Машиностроение | Защита от ударов + ESD |
Материалы подошвы: полиуретан с углеродным наполнителем, резина с графитом, термопластичный эластомер. Стельки — антистатический войлок, пористый полиуретан с токопроводящими волокнами. Верх — натуральная кожа, текстиль с антистатической пропиткой.
Например, на сайте lamsystems-lto.ru представлена сертифицированная антистатическая обувь для мужчин и женщин: модели с полиуретановой подошвой, противоскользящим протектором, усиленным носком. Изделия соответствуют ГОСТ, обеспечивают терморегуляцию и не сковывают движения при сменной работе до 12 часов.
Критерии выбора под задачу
Перед закупкой определите три параметра: класс чувствительности оборудования, условия эксплуатации, требования к комфорту персонала.
- Класс ESD-защиты: для компонентов с чувствительностью <100 В выбирайте обувь с сопротивлением 10⁵–10⁶ Ом
- Условия среды: влажность 30-70% — стандартные модели; сухие помещения (<30%) — модели с усиленным отводом заряда
- Эргономика: вес до 600 г на пару, амортизирующая стелька, вентиляция — критично при сменах 8+ часов
Сертификация — обязательный критерий. Требуйте протоколы испытаний на сопротивление, износостойкость, адгезию подошвы. Маркировка на изделии: значок ESD (перечёркнутая рука), класс защиты, номер стандарта.
Экономический расчёт: стоимость пары 2 500-6 000 ₽, срок службы 6-12 месяцев при ежедневной эксплуатации. Замена вышедшего из строя компонента из-за статики — от 5 000 до 50 000 ₽. Профилактика окупается за 1-2 инцидента.
Эксплуатация и проверка
Электропроводная обувь требует регулярного контроля. Базовый регламент:
- Ежедневная визуальная проверка: отсутствие трещин, загрязнений, отслоений подошвы

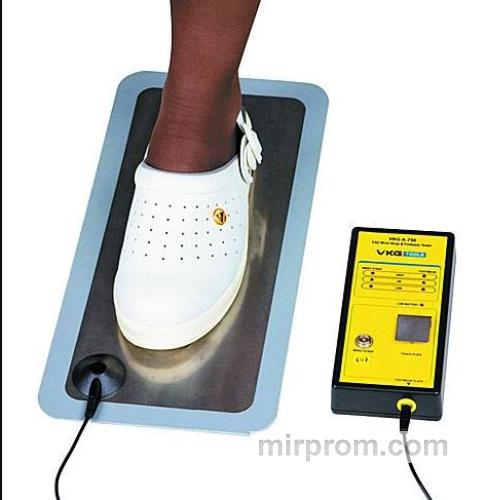

- Еженедельный замер сопротивления портативным тестером (допуск 10⁵–10⁸ Ом)
- Ежемесячная очистка: мытьё нейтральными средствами, сушка при комнатной температуре
- Замена при износе протектора или отклонении сопротивления от нормы
Типичные ошибки: использование силиконовых пропиток (изолируют поверхность), сушка на батарее (деформирует материалы), ношение с обычными носками (синтетика накапливает заряд). Решение: хлопковые носки с токопроводящей нитью, специализированные очистители.
Вопросы и ответы
Можно ли носить антистатическую обувь на улице?
Не рекомендуется. Уличная пыль, влага, реагенты забивают поры подошвы, меняют сопротивление. Оптимально: переообуваться на входе в чистую зону. Если это невозможно — выбирайте модели со сменными подошвами или чехлами.
Как проверить обувь без тестера?
Точный замер требует прибора. Косвенный признак: если при ходьбе по синтетическому покрытию нет «искрения» и волоски на руке не поднимаются — обувь, вероятно, работает. Но для сертификации нужен протокол с цифрами.
Совместима ли ESD-обувь с ортопедическими стельками?
Только если стелька сертифицирована как антистатическая. Обычные ортопедические вставки изолируют стопу от токопроводящей стельки — цепь разрывается. Решение: заказ индивидуальных ESD-стелек у производителя обуви.
