Промышленные жидкости содержат окалину, песок, обрезки стружки и полимерные конгломераты. Условия поставок и логистику очистных систем смотрите в разделе https://promfilter.pro/clients/. Фильтрующее оборудование используется для удаления твердых загрязняющих частиц из различных жидкостей. Без постоянной очистки среды трубы забиваются, форсунки стираются, а запорная арматура теряет герметичность. Ниже приведен сухой разбор технологий механической сепарации, параметров фильтр-элементов и логики проектирования узлов очистки под конкретные задачи.
Абразивный износ: физика разрушения оборудования
Твердые примеси в гидравлическом контуре работают как микрорезцы. Они физически уничтожают металл внутренних узлов. Первыми выходят из строя циркуляционные и магистральные насосы. Частицы бомбардируют рабочие колеса. Возникает кавитация. Зазоры между торцевыми уплотнениями увеличиваются. Падает КПД насоса, растет энергопотребление двигателя. Вторая мишень — теплообменники. Осадок слоем ложится на внутренние стенки трубок. Теплопроводность падает. Снижается эффективность охлаждения или нагрева. Гидравлическое сопротивление контура при этом растет, заставляя насосы работать с перегрузкой. В пищевой и химической промышленности неотфильтрованные включения портят всю партию сырья. Это прямой брак.
Пять параметров для расчета фильтрационных систем
Инженеры подбирают корпус и внутренние элементы на основе пяти измеряемых физических величин. - Производительность. Объем жидкой среды, проходящий через узел за час. Фильтр обязан пропускать пиковый расход без падения давления в магистрали выше допустимых 0,2–0,5 бар. - Тонкость фильтрации. Размер задерживаемых частиц. Измеряется в микронах. Для котельных достаточно 100 мкм. Финишная подготовка питьевой воды требует отсева частиц крупнее 1–5 мкм. - Рабочее гидравлическое давление. Определяет толщину стенок корпуса. Стандартные контуры работают при 6–10 барах. Высоконапорные магистрали требуют исполнения из углеродистой или нержавеющей стали толщиной от 4 мм. - Способ регенерации. Сменные элементы утилизируют. Промывные очищают обратным током среды или механическими скребками. Очистка скребками идет без остановки потока. - Химическая агрессивность среды. Кислоты, щелочи и растворители уничтожают стандартные полимеры. Компоненты фильтра должны быть инертны к химическому составу жидкости.
Технические характеристики фильтрующих элементов

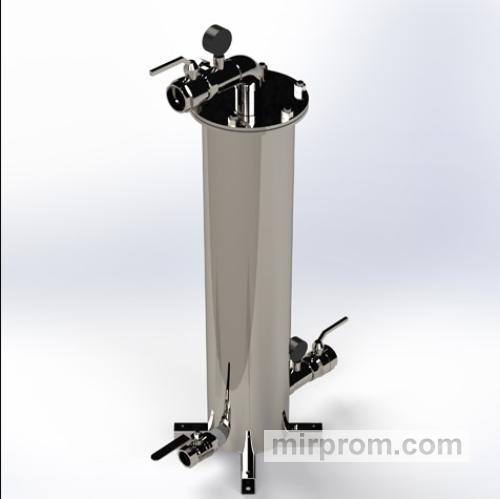

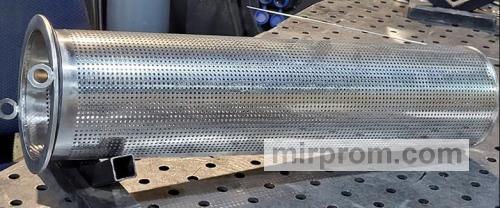

Материал и конструкция элемента определяют межсервисный интервал и расходы на эксплуатацию. Щелевые элементы собирают из профилированной нержавеющей проволоки. Они выдерживают гидроудары и перепады давления до 10 бар. Металл не деформируется абразивом. Направление зазоров позволяет проводить обратную промывку паром или водой. Порог отсева начинается от 25 мкм. Подходят для горячих нефтепродуктов и масел. Мешочные элементы из полипропилена (PP) осуществляют глубинную фильтрацию. Частицы застревают внутри сложной структуры волокон. Порог очистки — до 1 мкм. Полипропилен инертен к соляной, серной кислотам и щелочам. Разрушается при температуре среды выше 90 °C. Мешочные элементы из нейлона (HMO) плетут из мононитей. Тканая структура прочна на разрыв. Ячейки удерживают форму при росте давления. Это гарантирует точный калибр отсева. Нейлон используют для очистки вязких сред: лаков, красок, клеев, смол. Материал не разбухает в воде.
Отраслевая специфика очистки сред
В котельных фильтры монтируют на всасывающей линии насосов. Задача — поймать крупную ржавчину и песок. Это предотвращает зарастание водогрейных котлов. Тонкость очистки составляет 50–100 мкм. В многоквартирных домах внедряют двухступенчатые узлы. Первый этап — грубая механическая очистка на вводе. Второй — удаление мелкодисперсной мути. Это сохраняет поквартирные счетчики и керамические буксы смесителей. Пищевые комбинаты используют элементы с санитарными допусками. Фильтрация сиропов, растительных масел и спиртовых растворов идет через многоступенчатые каскады. Конечная ступень задерживает бактериальные конгломераты. Химические заводы работают с концентрированными средами при температурах свыше 150 °C. Корпуса фильтров здесь изготавливают из титана или спецсталей, а мешки — из фторопласта.
Проектирование под нестандартные условия
Серийные каталожные модели закрывают стандартные задачи. Остальные случаи требуют индивидуального инженерного расчета. Сначала определяют гранулометрический состав загрязнений. Это весовое соотношение частиц разного размера в одном литре пробы. При высокой концентрации разнокалиберной взвеси строят каскад. Первым в линии ставят жесткий щелевой фильтр, вторым — тканевый мешок. Корпуса по индивидуальным чертежам проектируют при дефиците площади в цеху. Конфигурацию патрубков, шаг фланцев и высоту опор подгоняют под готовую трубную обвязку. Это исключает затраты на перенос существующих магистралей и сокращает время монтажа до одной рабочей смены.
