Фрезерные работы на станках с ЧПУ: точность, материалы и экономика серийного производства Точность изготовления деталей до сотых долей миллиметра перестала быть техническим подвигом. Сегодня это базовый стандарт для любой производственной отрасли, от авиастроения до создания медицинской техники. Фрезерные работы на станках с ЧПУ позволяют достигать таких показателей стабильно и без лишних затрат времени. Автоматизация процесса полностью изменила подход к обработке материалов, исключив человеческий фактор. Оператор больше не вращает рукоятки вручную, пытаясь поймать нужный размер на глаз. Теперь каждое движение фрезы прописано в цифровом коде и выполняется по строго заданному алгоритму.
Технология и нормативы точности
Суть метода заключается в удалении лишнего слоя материала вращающимся инструментом под управлением компьютера. Программное обеспечение контролирует перемещение режущей головки сразу в нескольких плоскостях. Даже самые сложные операции начинаются не в цехе, а на мониторе инженера-конструктора. Путь от чертежа до готового изделия состоит из обязательных этапов, нарушение последовательности которых ведет к браку. Создание трехмерной математической модели будущей детали в CAD-системе — фундамент всего процесса. Затем следует написание управляющей программы, которая переводит геометрию в G-код. Подбор режущего инструмента и оснастки для фиксации заготовки требует учета физики резания конкретного материала. Черновая выборка основного объема происходит на высоких скоростях, тогда как финишные фрезерные работы на станках с ЧПУ направлены на получение идеальной поверхности. После завершения цикла деталь проходит контроль качества. Заметьте: современный стандарт точности регламентируется международным документом ISO 2768. Для большинства металлических изделий применяется класс точности «m» (средний), где допуск на линейные размеры от 6 до 30 мм составляет ±0,20 мм. Высокоточные применения требуют класса «f» (хороший), обеспечивающего допуски до ±0,05 мм на малых длинах. Стандартный допуск для обычной обработки с ЧПУ часто принимается за ±0,13 мм, что удовлетворяет 90% технических заданий. Механика не устает, не теряет концентрацию и не допускает случайных отклонений от программы, что недостижимо при ручной работе. Такая непрерывность делает автоматизированные центры незаменимыми для серийного выпуска.
Режимы резания и спектр материалов
Универсальность числового программного управления позволяет работать практически с любым сырьем. Жесткость станины и мощность шпинделя определяют, насколько твердый сплав сможет взять машина. Качественные фрезерные работы на станках с ЧПУ одинаково эффективны как для хрупких пластиков, так и для закаленной стали. Однако выбор режимов резания напрямую зависит от физических свойств заготовки. Опытный технолог настраивает оборудование так, чтобы инструмент не перегревался, а стружка отводилась правильно. Ошибки в настройках могут привести к браку дорогостоящего материала или поломке фрезы. Чаще всего на автоматизированных центрах обрабатывают следующие группы материалов:
- Цветные металлы, включая алюминий, медь, латунь и бронзу.
- Различные марки стали, от конструкционных до нержавеющих и инструментальных.
- Полимерные материалы, такие как капролон, фторопласт или полиацеталь.
- Титановые и магниевые сплавы для аэрокосмической и оборонной промышленности.
- Композитные материалы и древесина твердых пород.
Для алюминиевых сплавов, например марки 6061-T6, скорость резания может достигать 400 м/мин при использовании твердосплавного инструмента. Это позволяет существенно сократить время цикла. В то же время обработка титана (сплав Ti-6Al-4V) требует кардинально иного подхода: скорость резания снижается до диапазона 30–60 м/мин. Попытка форсировать процесс на титане приведет к мгновенному выкрашиванию режущей кромки из-за низкого коэффициента теплопроводности материала. Подача и глубина резания также уменьшаются на 20–40% по сравнению со сталью.
Многоосевая обработка: 3, 4 или 5 осей?
Количество осей определяет сложность геометрии, которую можно получить за одну установку. Трехосевые станки (X, Y, Z) подходят для простых деталей с обработкой сверху. Добавление четвертой оси (вращение вокруг X) позволяет обрабатывать цилиндрические поверхности без перестановки. Но настоящий прорыв в точности обеспечивают 5-осевые центры. Благодаря возможности вращения вокруг осей A и C (или B), они обеспечивают доступ к детали под любым углом. Преимущества 5-осевой обработки очевидны:
- Сокращение количества переустановок заготовки, что снижает суммарную погрешность базирования.
- Возможность использования более короткого инструмента, что повышает жесткость системы и качество поверхности.
- Обработка сложных пространственных поверхностей (лопатки турбин, пресс-формы) за один проход.
Однако стоимость часа работы такого оборудования выше. Средние цены на фрезеровку на универсальных 3-осевых станках в России стартуют от 3000 рублей в час, тогда как специализированные работы могут стоить от 4500 рублей и выше. Для сложных 5-осевых операций тарифы могут достигать $125 в час в пересчете на международные стандарты. Экономическая целесообразность перехода на многоось определяется объемом партии и стоимостью брака при традиционной технологии.
Экономика серийного запуска и реальные кейсы

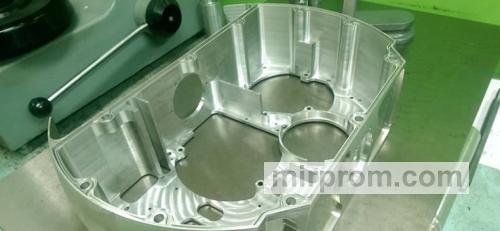

Главная ценность использования числового управления кроется в идеальной повторяемости изделий. Когда вы заказываете фрезерные работы на станках с ЧПУ, первая и тысячная деталь в партии будут абсолютно идентичны. Скорость производства на таких центрах в разы превышает возможности ручных станков. Многоосевая обработка позволяет изготавливать детали сложной геометрической формы за одну установку. Это снижает погрешности, которые неизбежно возникают при перестановке заготовки с одного станка на другой. Экономическая выгода становится очевидной при заказе средних и крупных партий. Хотя настройка оборудования (разработка УП, установка оснастки) занимает время, сами фрезерные работы на станках с ЧПУ в потоковом режиме имеют низкую себестоимость единицы продукции. Предприятия получают возможность быстро масштабировать выпуск без потери качества. Рассмотрим реальный пример из практики. Одно из машиностроительных предприятий столкнулось с нестабильной точностью обработки корпусных деталей: качество «плавало» от партии к партии, процент брака достигал 12%. Причина крылась в использовании устаревшего парка универсальных станков и высокой зависимости от квалификации операторов. После внедрения обрабатывающего центра с ЧПУ и оптимизации технологического процесса количество брака снизилось на 25%. Кроме того, время цикла сократилось на 40% за счет высокоскоростной обработки и автоматической смены инструмента. Коэффициент готовности оборудования вырос, так как современные системы предиктивного обслуживания предупреждают о износе узлов заранее.
«Надежность и качество изделий, полученных методом ЧПУ-фрезерования, помогают снизить затраты, связанные с дефектами и возвратами. Инвестиции в автоматизацию окупаются за счет сокращения потерь материала и человеческого труда», — отмечают специалисты отрасли.
Важно понимать: переход на ЧПУ требует не только закупки станков, но и перестройки логики производства. Создание управляющих программ, подбор инструмента, организация склада заготовок — все это звенья одной цепи. Но результат того стоит: предсказуемый срок сдачи заказов и соответствие жестким допускам ГОСТ и ISO.
Заключение
Фрезерные работы на станках с ЧПУ перешли из разряда эксклюзивных услуг в категорию промышленного стандарта. Возможность гарантированно выдерживать допуски по ISO 2768, работать с широким спектром материалов от алюминия до титана и обеспечивать высокую повторяемость делает эту технологию безальтернативной для современного производства. Выбор между 3, 4 и 5 осями диктуется геометрией детали и бюджетом проекта, но тренд на усложнение задач очевиден. Предприятия, игнорирующие автоматизацию, рискуют потерять конкурентоспособность из-за высокого процента брака и низкой производительности.
