Промышленные предприятия и лаборатории сталкиваются с одной задачей: контролировать подачу газов точно до грамма. Ошибка в расходе — это брак, перерасход сырья, срыв технологического цикла. Газовые расходомеры и регуляторы решают эту проблему: фиксируют объём, стабилизируют поток, передают данные в реальном времени.
Принципы работы расходомеров газа зависят от типа сенсора. Тепловые модели измеряют теплоотвод потока, кориолисовые — инерцию движущейся среды, термоанемометрические — скорость охлаждения нагретого элемента. Каждый тип имеет свою нишу: от лабораторных исследований до магистральных газопроводов.
Как работает оборудование
Устройства автоматизируют подачу рабочей среды в закрытых контурах. Промышленный газовый расходомер фиксирует объёмы проходящего вещества с погрешностью до 0,5-1%. Автоматика отключает линию при отклонении параметров — это базовая защита оборудования и персонала.
Для высокоточных исследований требуется спецоснащение. Лабораторный расходомер газа улавливает изменения потока в миллиграммах. Измерительный контур держит стабильность даже при давлении 0,1-0,3 атм — критично для химических синтезов и калибровки.
Честно: человеческий фактор — главная причина сбоев. Современные датчики реагируют на изменения за 50-200 мс. Данные уходят на пульт управления мгновенно. Оператор видит отклонение раньше, чем оно станет проблемой.
Типы измерительных систем

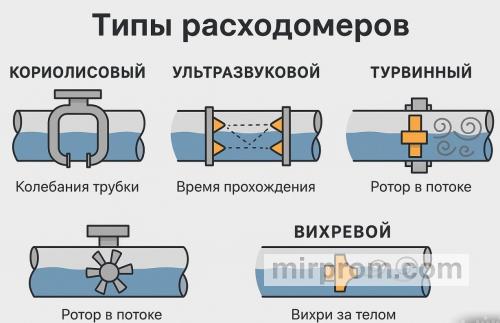

Производители выпускают несколько типов устройств. Базовый принцип действия определяет сферу применения:
- Тепловые модели с байпасом: погрешность <1%, требуют очистки среды фильтрами
- Термоанемометрические конструкции: устойчивы к пыли и масляным примесям, подходят для загрязнённых сред
- Кориолисовые приборы: работают с жидкостями, газами, многокомпонентными смесями, нечувствительны к перепадам температуры и давления
Электронные расходомеры газа интегрируются в цифровые сети предприятия. Современный регулятор расхода газа передаёт телеметрию оператору в реальном времени: давление, температура, мгновенный и суммарный расход. Удобно для удалённого мониторинга.
| Тип | Погрешность | Среда | Особенности |
|---|---|---|---|
| Тепловой с байпасом | ≤1% | Чистые газы | Требует фильтрации |
| Термоанемометрический | 1-2% | Загрязнённые газы | Устойчив к примесям |
| Кориолисовый | 0,1-0,5% | Газы, жидкости, смеси | Универсален, дороже |
| Ультразвуковой | 0,5-1% | Чистые и влажные газы | Без движущихся частей |
Как выбрать под задачу
Перед модернизацией линии инженеры оценивают чистоту подаваемой среды. Если в газе есть взвеси — термоанемометрический вариант надёжнее. Для чистых сред и высокой точности — тепловые модели с байпасом.
Температурный режим — второй критерий. Кориолисовые приборы работают при -50...+200 °C без потери точности. Тепловые чувствительны к перегреву сенсора. Важно сверяться с паспортом устройства.
Интеграция в АСУ ТП — третий момент. Цифровой выход (4-20 мА, Modbus, HART) упрощает подключение к контроллерам. Аналоговые модели требуют дополнительных преобразователей. Короче: чем «умнее» датчик, тем проще автоматизация.
Стоимость и окупаемость
Бюджет проекта зависит от класса точности и опций. Цена расходомера газа варьируется от 100 000 до 1 500 000 ₽ в зависимости от типа сенсора, диапазона измерений, защиты корпуса (IP65-IP67).
Кориолисовые приборы дороже на 30-50%, но окупаются за 6-12 месяцев: меньше брака, точный учёт сырья, снижение потерь. Термоанемометрические конструкции экономят бюджет там, где допустима погрешность 1,5-2%.
Дополнительные опции (взрывозащита, подогрев сенсора, удалённая диагностика) увеличивают смету. Но грамотный технический расчёт показывает: вложения возвращаются за первые месяцы эксплуатации.
Вопросы и ответы
Чем отличаются термоанемометрические расходомеры от тепловых?
Термоанемометрические измеряют скорость охлаждения нагретого элемента потоком газа — подходят для загрязнённых сред. Тепловые с байпасом пропускают часть потока через капилляр с нагревателем — выше точность, но требуется фильтрация. Выбор зависит от чистоты газа.
Как работает кориолисовые приборы расход?
Кориолисовый эффект: движущаяся среда в вибрирующей трубке создаёт инерционную силу, пропорциональную массовому расходу. Датчик фиксирует фазовый сдвиг колебаний. Результат — прямое измерение массы, без пересчёта по плотности и температуре.
Нужен ли фильтр перед тепловые модели с байпасом?
Обязательно. Частицы пыли, конденсат, масляные примеси забивают капилляр байпаса — погрешность растёт, прибор выходит из строя. Фильтр 5-10 мкм перед расходомером продлевает срок службы в 3-5 раз.
