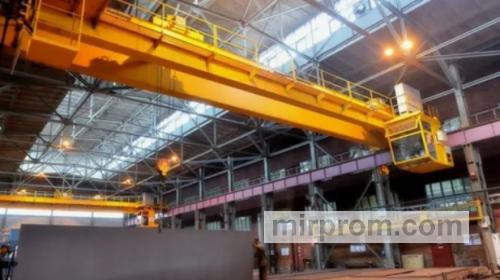

Изготовление мостовых кранов

Страхи заказчика при покупке крана и как не получить лежалый металлолом

Приобретение поддельного или восстановленного крана

Рынок тяжелого подъемного оборудования перенасыщен предложениями сомнительного происхождения. Часто недобросовестный продавец стремится реализовать восстановить старые списанные металлоконструкции под видом новой заводской продукции. Покупатель рискует отдать крупную сумму за покрашенный старый металлолом. Такая халатность поставщика гарантирует скорый изготовление мостовых кранов несущих узлов в процессе эксплуатации.

Из личной практики: на реальных объектах сталкивались с тем, что под слоем свежей эмали скрывались каверны от глубокой сквозной коррозии.

Поэтому при приемке моста требуется проявлять особый внимание ко всем сварным швам. Просите внимание недобросовестный продавец сразу обратит на законные требования предоставить акты дефектоскопии.

Проверка маркировки и оригинальных шильдиков узлов

Каждая сборочная единица на заводе снабжается металлическими табличками с уникальным номером. Навесное оборудование должно иметь оригинальные паспорта и читаемые клейма завода. Часто мошенники срезают старые бирки и наклеивают новые кустарные шильдики. Лежалый крюковой подвеска выдавать себя начинает сразу при детальном изучении состояния соединительных пальцев. Клейма оригинального изготовителя наносятся методом глубокой чеканки.

Полноценная маркировка и аббревиатура крюковых подвесок содержат зашифрованный тип грузоподъемности и режим работы. Обязательно сверяйте эти данные с записями в оригинальном заводском формуляре.

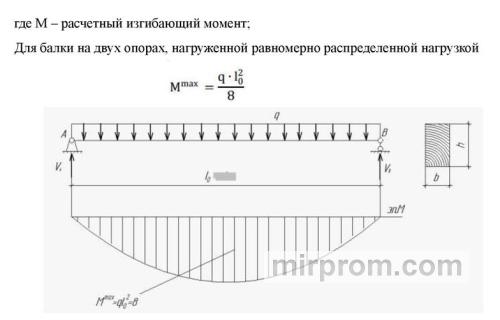

Физика процесса и расчетные нагрузки металлоконструкций моста

Усталостные разрушения балок при знакопеременных нагрузках

Металлоконструкция кранового моста постоянно испытывает циклические динамические воздействия. Постоянное перемещение тележки с грузом вызывает сложные деформации изгиба и кручения. В стальном листе начинает изменяться симметричный цикл напряжений. Со временем это приводит к появлению микроскопических трещин в металле. Постепенно симметричный цикл напряжения и амплитуда нагрузок превышают допустимые конструкционные пороги.

По опыту технадзора: накопление усталости происходит в закрытых зонах коробчатого профиля.

Предел выносливости стали резко снижается при наличии внутренних скрытых дефектов проката. В таком случае предел текучести материала достигается гораздо быстрее расчетных нормативных сроков. Качественное изготовление мостовых кранов требует обязательного предварительного компьютерного моделирования этих процессов.

Листайте таблицу вправо ↔️

mirprom.com

Предотвращение прогиба пролетного строения

Для исключения опасного провисания главных балок на заводе закладывают строительный подъем. Специальная математическая допускать напряжение изгиба формула позволяет рассчитать точную геометрию выгиба. Готовая конструкция должна иметь небольшую выгнутую дугу в центральной части пролета. Под рабочей нагрузкой балка выпрямляется до строго горизонтального положения.

Превышение нормативной остаточной деформации свидетельствует о серьезной перегрузке или усталости металла. Мост крана с обратным прогибом подлежит немедленной отбраковке и утилизации.



Технологический процесс заготовки материалов и сборки коробчатых балок

Подготовка листового проката и геометрия элементов

Производство начинается с тщательной проверки поступающего на завод стального проката. Наличие плоскостности вогнутости выпуклости листов проверяется на специальных калибровочных стендах. Отклонения от ровной поверхности не позволяют собрать идеальную коробчатую конструкцию. На заготовительном участке выполняется лазерный или плазменный раскрой металла. Толщина поясного листа и расположение внутренних элементов строго выверяются по чертежам.

Внутреннее поперечное ребро жесткости удерживает форму балки и предотвращает потерю местной устойчивости. Каждая такая пластина приваривается с точным соблюдением проектных зазоров.

Сварочные работы и автоматический контроль швов

Сборка коробчатого профиля осуществляется на специализированных сварочных стапелях. Опасная концентрация напряжений приварки возникает при нарушении технологии наложения швов. По этой причине длинные продольные соединения выполняют автоматические тракторы под флюсом. Любой скрытый дефект стыкового шва может стать причиной разрушения балки.

Монтажники-новички часто грешат тем, что допускают перегрев металла в околошовной зоне.

После сварки металлоконструкция остывает в естественных условиях для снятия внутренних напряжений. Только после этого цех ОТК приступает к ультразвуковому контролю соединений.

Описание с большой буквы контроля качества шва:

• Визуальный осмотр. Первичная проверка геометрии катетов и отсутствия видимых подрезов.
• Ультразвуковая дефектоскопия. Поиск скрытых внутренних пор, зашлаковок и трещин шва.
• Цветная дефектоскопия. Контроль выходов микротрещин на поверхность в критических узлах.
• Лазерная выверка. Финальное измерение линейных размеров и скручивания готового моста.

Комплектация грузовых тележек и механизмов главного подъема

Сборка и центровка приводных валов тележки

На ходовой раме размещаются все основные узлы для подъема и перемещения грузов. Мощный механизм подъема соединяется с редуктором через промежуточные трансмиссионные элементы. Зубчатая муфта компенсирует небольшие перекосы и осевые смещения соединяемых валов. При старте двигателя возникает значительная пусковая перегрузка и высокий крутящий момент. Размеры и диаметр вала трансмиссионного рассчитывают с учетом этих экстремальных сил.

Центровка всех вращающихся деталей выполняется с точностью до сотых долей миллиметра. Нарушение соосности приводит к быстрой поломке подшипников и шестерен.

Качественная рама грузовой тележки варится из толстостенного проката и проходит термообработку.

Подбор крюковой подвеской и запасовка каната

Выбор типа грузозахватного органа зависит от архитектурных особенностей производственного цеха. При нехватке высоты здания инженеры вынуждены укоротить нормальный крюковой подвес. Это позволяет поднять груз максимально близко к пролетным балкам моста. Канатный сдвоенный полиспаст обеспечивает строго вертикальное перемещение крюка без смещения по горизонтали.

Стальной канат наматывается на барабан по специальным нарезанным ручьям без перехлестов. Правильная запасовка исключает преждевременный износ и перетирание проволок каната.



Проектирование электрооборудования и систем интеллектуального управления

Защита электроаппаратуры от внешних воздействий

Крановое электрооборудование работает в условиях повышенной запыленности, вибрации и температурных перепадов. Металлическая коробка защитить попадание влаги должна на сто процентов во избежание замыканий. Вредное солнечное излучение и электропроводка шкафа аппаратного требуют применения специальных изоляционных материалов. Внутри шкафов монтируются автоматические выключатели для надежной защиты силовых цепей.

По опыту технадзора: отсутствие герметичных кабельных вводов гарантирует отказ автоматики за один сезон.

Все подходящие кабели укладываются в гибкие кабельные лотки или защитные гофрированные шланги. Это исключает риск механического повреждения проводки при движении моста.

Внедрение беспроводного радиоуправления и систем безопасности

Современные краны переводят на дистанционное ведение работ с пола. Специальный блокировать пульт двадцатитрехканальный беспроводной позволяет оператору находиться на безопасном расстоянии. Современное радиоуправление телеконтроль обеспечивает высокую точность позиционирования тяжелых многотонных грузов. Электронный частотный преобразователь гарантирует плавный пуск и торможение всех ходовых двигателей.

Плавное регулирование скоростей полностью устраняет опасную раскачку удерживаемого на весу груза.

Для защиты от столкновений кранов на одном пути устанавливают лазерные датчики. При приближении к тупиковым упорам срабатывают концевые выключатели безопасности.

Неразрушающий контроль, заводские испытания и сертификация по ГОСТ

Методики проведения статических и динамических тестов

Каждое готовое изделие перед отгрузкой заказчику проходит строгие приемо-сдаточные испытания. Специальная прить сдаточный испытание методика включает в себя два основных этапа проверок. Заводская программа методика испытаний инструкция регламентирует точные веса контрольных грузов. Комплексное статический динамический испытание позволяет подтвердить реальную грузоподъемность конструкции.

Из личной практики: проведение статических тестов выявляет скрытые дефекты сборки до пуска в эксплуатацию.

При статическом тесте мост нагружают весом со сверхнормативным превышением на двадцать пять процентов. Динамическая проверка проводится с перегрузкой в десять процентов для оценки надежности тормозов.

Оформление паспорта крана и экспертиза промбезопасности

После успешных испытаний ОТК завода выписывает основной документ на подъемное сооружение. На крюковую обойму выдается паспорт раздельный с указанием результатов дефектоскопии. Вся сопутствующая документация браковочные показатели канатов содержит в обязательном порядке. Без этих бумаг невозможно пройти регистрацию оборудования в органах Ростехнадзора.

Любое превышение предельных отклонений геометрических размеров является поводом для доработки конструкции. Паспорт крана заверяется личными подписями главного инженера и директора завода.

Листайте таблицу вправо ↔️

mirprom.com

Варианты реализации и финансовый аудит проекта

Самостоятельный монтаж и законная экономия

При выборе экономного варианта предприятие заказывает на заводе только изготовление основных металлоконструкций. Все последующие работы по сборке и установке выполняются силами собственной ремонтной службы. Это позволяет сократить общие расходы на монтажные работы. Однако для этого требуются штатные аттестованные сварщики и опытные наладчики промышленного электрооборудования. Ошибки при самостоятельной сборке могут повлечь аннулирование официальной заводской гарантии.

Привлечение частного мастера и контроль качества

Оптимальный сценарий подразумевает наем сторонней проверенной монтажной бригады для сборки моста. Частные специалисты имеют необходимое такелажное оборудование и выполняют работу быстрее заводских инженеров. Заказчик должен строго контролировать ключевые этапы сборки и затяжку ответственных высокопрочных болтов. Все параметры соосности приводных валов проверяются инструментальным методом до первого пуска. Такой подход обеспечивает разумный баланс между стоимостью работ и итоговым качеством.

Делегирование профильной компании под ключ

Премиальный вариант полностью освобождает заказчика от технических и организационных хлопот. Завод-изготовитель  kran-tali.ru/mostovye-krany  берет на себя проектирование, доставку, монтаж и пусконаладочные работы. Специалисты проводят финишную лазерную выверку подкрановых путей и подготавливают документы для Ростехнадзора. Покупатель получает готовую к работе технику с максимальным сроком официальной гарантии. Данный способ минимизирует любые риски производственного брака и аварийных ситуаций.

Часто задаваемые вопросы (FAQ)

Чем отличается укороченная крюковая подвеска от нормальной?

Укороченный вариант исполнения имеет измененную конструкцию, где траверса совмещена с осями канатных блоков. Это техническое решение позволяет уменьшить общую строительную высоту грузозахватного органа крана. В результате обеспечивается больший подъем крюка в помещениях с низкими потолками. Нормальная подвеска проще в обслуживании, но требует больше свободного пространства под мостом.

Какие дефектоскопии швов балки являются абсолютно критическими?

К недопустимым дефектам относятся любые поверхностные и внутренние трещины, непровары корня и шлаковые включения. Стыковой сварной шов коробчатой балки испытывает колоссальные знакопеременные нагрузки при работе. Подобные недостатки вызывают резкую концентрацию внутренних напряжений и провоцируют усталостное разрушение стали. При обнаружении таких изъянов эксплуатация крана немедленно останавливается до проведения ремонта.

Каков нормативный прогиб мостового крана под нагрузкой?

Величина упругой деформации пролета строго регламентируется действующими государственными стандартами и техническими условиями. Для кранов общего назначения вертикальная стрела прогиба не должна превышать одну тысячную часть от длины пролета. Замер этого параметра производится в центральной точке моста при проведении статических заводских испытаний. Отсутствие возврата балки в исходную форму говорит о появлении опасной остаточной деформации.
