Роль КИМ в современном машиностроении

Вот почему с конца прошлого века опорой/камертоном современного машиностроения стали координатно-измерительные машины (КИМ). Они позволяют еще в стадии создания технологии отслеживать правильность принятых технологических шагов.

Необходимость контроля форм

Новые технологии требуют не только контроля размеров, не менее важен контроль форм.

Например, только правильная форма цилиндра шейки коленвала позволяет оптимально работать «масляному клину», и двигатель автомобиля, самолета, ракеты на 100% отрабатывает свой ресурс.

Такого же контроля требуют ШРУС, гребной вал с винтом и подшипниками и многое другое.

Шестиосевая КИМ: преодоление ограничений

Прогресс в передовых отраслях техники уже привел к необходимости изготовления деталей сложной формы, находимой часто эмпирическим путем и описываемой математическими моделями.

Для таких сложно пространственных измерений возможностей обычной (трехосевой) КИМ часто не хватает.

Вот почему потребовалось разработать отличную от всех аналогов шестиосевую координатно-измерительную машину.

Преимущества шестиосевой КИМ

Эта машина обладает целым рядом преимуществ перед классическими аналогами:

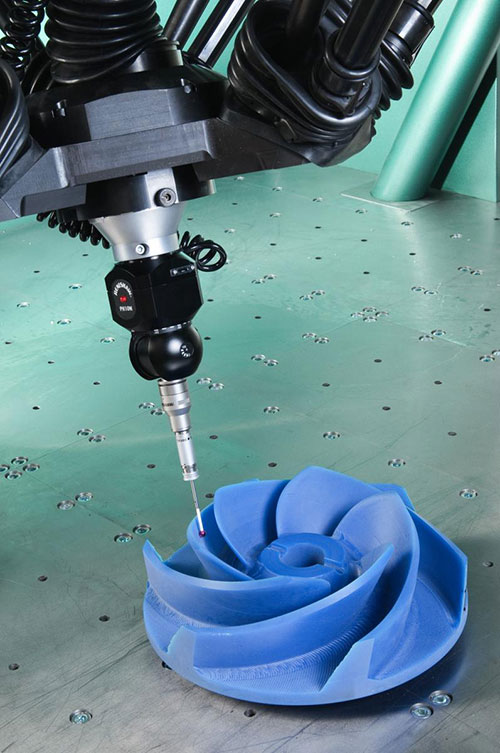

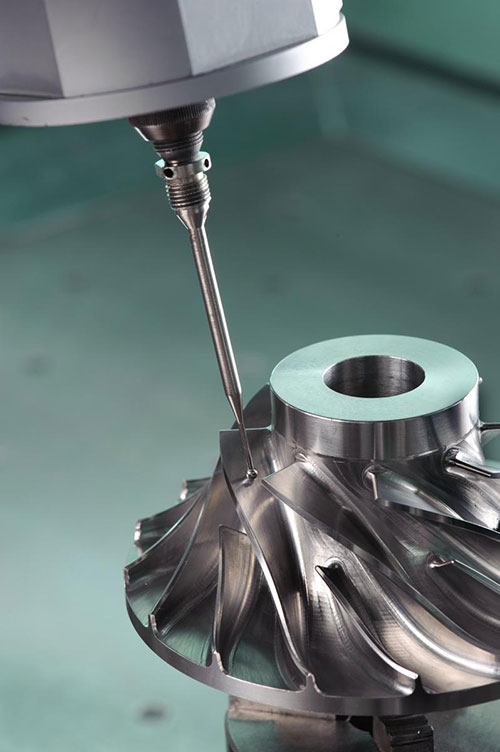

• ✓ Шестимерное «ощупывание» ранее не доступных мест — «мертвых зон» детали (внутренних полостей, криволинейных каналов, глубоких отверстий, сопрягаемых поверхностей с R≥0,03 мм и т. п.)
• ✓ Измерение в сканирующем режиме с плавно-изменяющимися углами наклона щупа поверхностей деталей, рассчитанных на основе сплайнов высшего порядка
• ✓ Высокая производительность при точечном измерении детали (до 10 точек/сек против 1 точки/сек в случае трехосевых) с сохранением точности измерения и до 400 точек/сек при сканировании
• ✓ Машина оснащена системой «самокалибровки», обеспечивающей паспортную точность КИМ в не термостабильных условиях на протяжении всего срока эксплуатации более 15 лет
• ✓ КИМ работают только от электросети, подвод сжатого воздуха не требуется

Технические характеристики

Достигнутые возможности позиционирования щупа в пространстве (менее 1 секунды по углу и менее 1 микрона по любой из декартовых координат) позволяют измерять поверхности практически любой сложности.

Примеры применения

Так, например, шестиосевая КИМ успешно проводит контроль:

• ✓ Конической шестерни с круговым зубом
• ✓ Пары вал-шестерня

Тогда как на традиционных трехосевых КИМ для этого требуется установка дорогостоящего поворотного стола, снижающего производительность и точность.

Сверхточные измерения

Возможности КИМ далеко не исчерпаны. Недавно разработан метод сверхточных измерений.

Качество метода было подтверждено на примере контроля деталей «Плунжерной пары» современного дизеля, создаваемого на заводе «ВДА», г. Маркс.

Измерение плунжерной пары

При паспортной погрешности КИМ-1000 (1,5 + L/250) мкм получены результаты:

• ✓ По диаметру с погрешностью не более 0,15 мкм
• ✓ По цилиндричности с погрешностью не более 0,25 мкм

Измерение мелкоструктурных изделий

Для измерения мелкоструктурных изделий с радиусом сочленения поверхностей менее 0,1 мм используется специальная технология измерения щупом-иглой.

Особенности технологии

Особенностью этой технологии является проникновение острыми щупами в глубину канавок, сохраняя как целостность исследуемой поверхности, так и прецизионность щупа.

Такой «щадящий» режим обеспечивается КИМ «Лапик» со специальным ПМО для касательных движений.

Патенты и сертификаты

Конструктивные, схемные и технологические решения, программное обеспечение КИМ защищены более чем 20-тью патентами.

КИМ «Лапик» являются официальным средством измерения по стандартам ISO и включены в Госреестр средств измерений Российской Федерации.

Международные выставки

Машины представлялись на международных выставках в:

• ✦ Вашингтоне
• ✦ Лейпциге
• ✦ Ганновере
• ✦ Пекине
• ✦ Шанхае
• ✦ Москве

Где получили высокую оценку.

Отзывы потребителей

Более чем 15-ти летняя промышленная эксплуатация шестиосевых КИМ показала их эффективность и надежность в обеспечении высокого качества продукции в:

• ✓ Авиа- и моторостроении
• ✓ Автомобильной промышленности
• ✓ Ядерной промышленности

Страны эксплуатации: Россия, Китай, Белоруссия, Казахстан.

РУПП «БелАЗ»

«Опыт эксплуатации измерительных машин «Лапик» показал их высокую надежность и точность, метрологические характеристики значительно выше паспортных, несмотря на значительный срок эксплуатации».

А. М. Шкурин, Главный метролог РУПП «БелАЗ»

ФГУП «ВНИИЭФ-РФЯЦ»

«Федеральный ядерный центр имеет опыт эксплуатации КИМ-1000 с февраля 2005 года. Шестиосевая кинематика КИМ, высокая маневренность в сочетании со стабильной точностью измерений дают возможность решать новые сложнейшие метрологические задачи. Использование таких КИМ позволяет значительно сократить время и средства на технологическую подготовку производства при освоении новой продукции».

В. А. Кручинин, главный инженер ФГУП «ВНИИЭФ-РФЯЦ»

Метод сверхточных измерений*

* метод включает в себя учет параметров конкретных измерительных щупов по их диаметру и отклонениям от сферичности, параметров констант измерительной машины в реальных условиях измерения, «самокалибровку» (которой оснащены КИМ «Лапик»), а также статистическую чистку массива точек, взятых с контролируемой детали.

Заключение

Шестиосевые КИМ «Лапик» представляют собой прорыв в области прецизионных измерений:

www.lapic.ru

к. т.н. Г. М. Новиков
