Чтобы правильно использовать клемму WAGO 2004-1201, вставьте зачищенный конец провода в указанный паз до упора, обеспечивая надежное и виброустойчивое соединение. Для многожильных или гибких кабелей, прежде чем вставлять провод, откройте зажимной механизм с помощью специального инструмента.
Подробные инструкции:
1. Подготовьте провод:
Снимите изоляцию с конца провода в соответствии с длиной, указанной на клеммной колодке (например, для моделей 2004-1201 это обычно указано сбоку).
2. Вставьте провод:

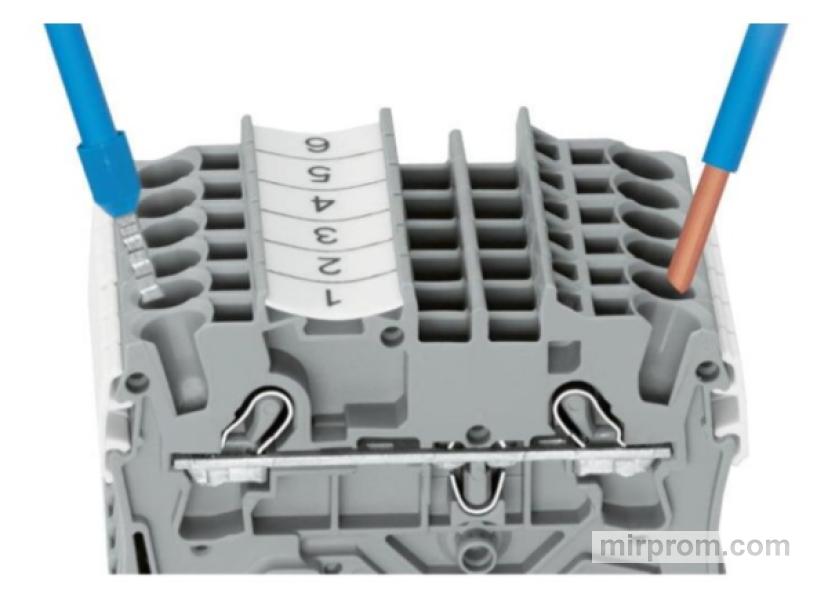

Сплошные провода или провода с наконечниками: просто вставьте конец зачищенного провода в соединительное отверстие до упора.
Вставное заделывание сплошных и обжимных проводов

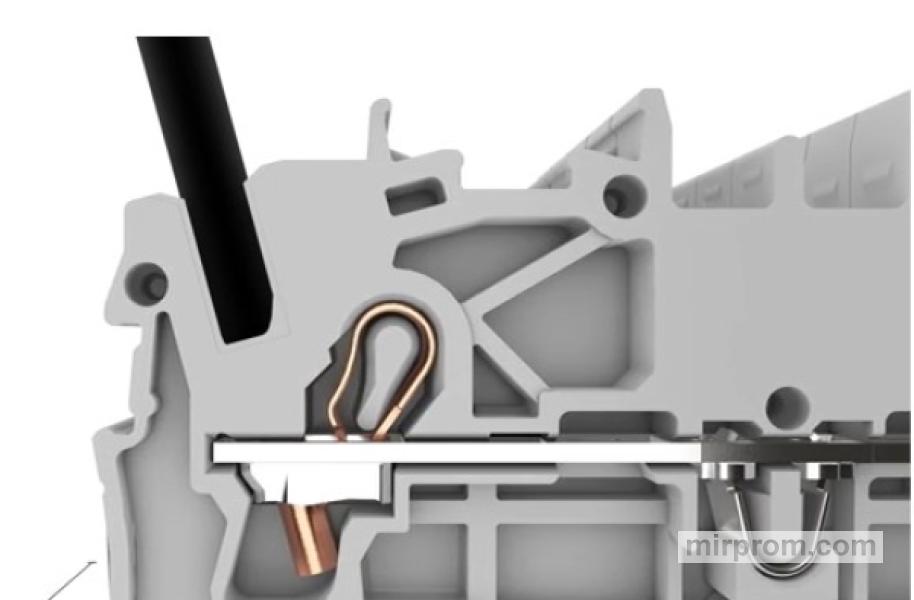

Многожильные или гибкие провода: Используйте плоскую отвертку (или соответствующий рабочий инструмент для конкретного разъема WAGO), чтобы открыть зажимной механизм. Вставьте зачищенный конец провода в отверстие и затем извлеките инструмент, чтобы закрепить соединение.
3. Проверьте соединение:
Визуально осмотрите соединение через прозрачный корпус (если имеется), чтобы убедиться, что провод правильно вставлен и контакт установлен.
4. Дополнительная перемычка:
Клеммная колодка 2004-1201 имеет два гнезда для перемычек. Их можно использовать с понижающими перемычками для распределения напряжения на другие точки зажима на той же клеммной колодке или на другие клеммные колодки с помощью торцевых пластин.
5. Монтаж:
Клеммные колодки TOPJOB для монтажа на рельсах предназначены для крепления на стандартные направляющие DIN-35.
Основные характеристики и преимущества:
- Технология Push-in CAGE CLAMP® Позволяет без использования инструментов соединять сплошные провода и провода с наконечниками. Для многожильных и гибких проводов требуется рабочий инструмент.
- Виброустойчивость: Механизм CAGE CLAMP® обеспечивает надежное соединение даже в условиях вибрации.
- Простая идентификация: Клеммные колодки имеют четкую маркировку, позволяющую легко идентифицировать подключенные провода.
- Компактная конструкция позволяет эффективно использовать пространство на DIN-рейках.
- Визуальный осмотр: Прозрачные корпуса позволяют визуально проверить правильность установки проводов.
- Универсальное применение: подходит для широкого спектра применений в промышленности и строительстве.

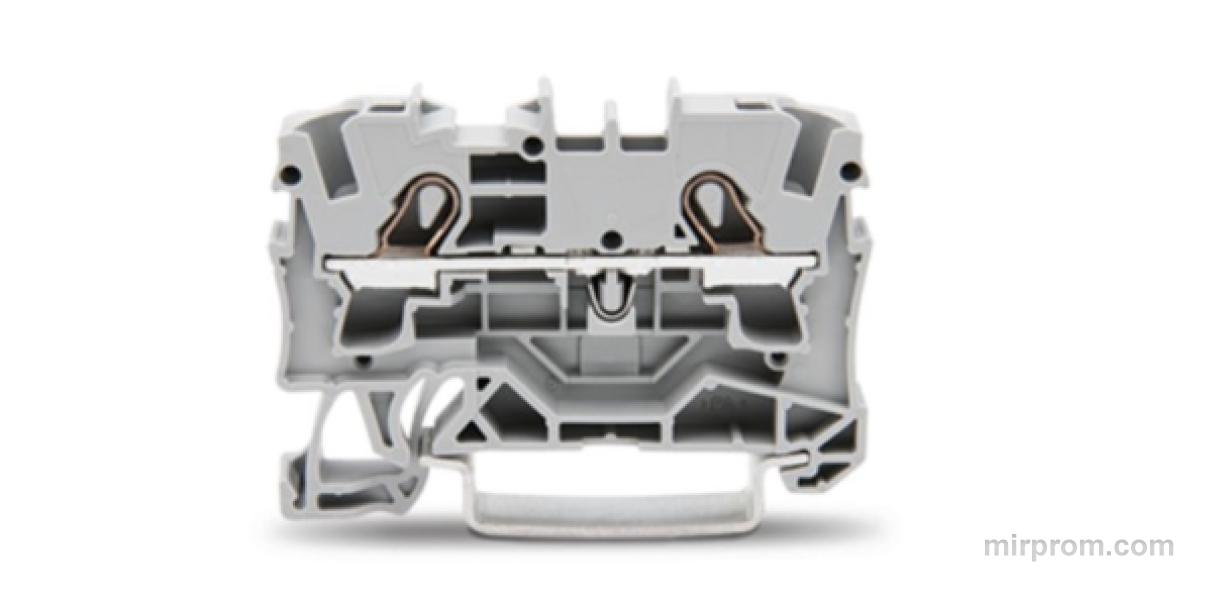

Сквозная клеммная колодка, серия 2004, вставной обойменный ЗАЖИМ®
Cквозная клеммная колодка (артикул 2004-1201) предназначена для бесшовных электрических установок. Наши сквозные клеммные колодки для монтажа на рельсах позволяют легко, быстро и надежно подключать электрические провода как в промышленности, так и в зданиях.
Они идеально подходят как для классической сквозной проводки, так и для распределения напряжения, в зависимости от варианта. Номинальный ток и напряжение являются ключевыми факторами, которые следует учитывать при выборе клеммной колодки для сквозного монтажа на рейке, поскольку они указывают на возможные области применения.
Данное изделие имеет номинальное напряжение 800 В и номинальный ток 32 А. Провода следует подключать к этой клеммной колодке только в том случае, если их длина составляет от 11 мм до 13 мм. В данном изделии предусмотрены клеммные колодки для проводов и используется Push-in CAGE CLAMP®.
Технология подключения Push-in CAGE CLAMP® идеально подходит для подключения всех типов проводов. Он позволяет напрямую вставлять как сплошные, так и тонкопроволочные провода с наконечниками без использования каких-либо инструментов — все это благодаря его разъемной конструкции.
Размеры составляют 6,2 x 52,3 x 39,5 мм (ширина x высота x глубина). В зависимости от типа проводника, эта сквозная клеммная колодка подходит для проводов сечением от 0,5 мм2 до 6 мм2. Она имеет один уровень.
Одиночный потенциал может подключаться с помощью двух точек зажима. Серый корпус изготовлен из полиамида (PA66) для изоляции. Для управления им используется специальный инструмент с помощью клеммной колодки, устанавливаемой на рейку. Клеммные колодки TOPJOB®, устанавливаемые на рейку, идеально подходят для различных промышленных применений и установки в современных зданиях благодаря надежным электрическим соединениям, которые они обеспечивают.
Вы можете работать в любой точке мира и в любом месте применения, используя всего лишь одну систему клеммных колодок для монтажа на рейку. Эти клеммные колодки для сквозного монтажа на рейку монтируются с использованием направляющих стандарта DIN-35.. Вы можете подключать медные провода с помощью проводки с фронтальным вводом. Два паза для перемычек позволяют распределять напряжение между другими точками зажима. Данное изделие предназначено для специальных применений во взрывоопасных зонах (пожалуйста, обратитесь к техническому описанию изделия).
