Как конструкция миканитового кольцевого нагревателя влияет на стабильность экструзии и литья под давлением

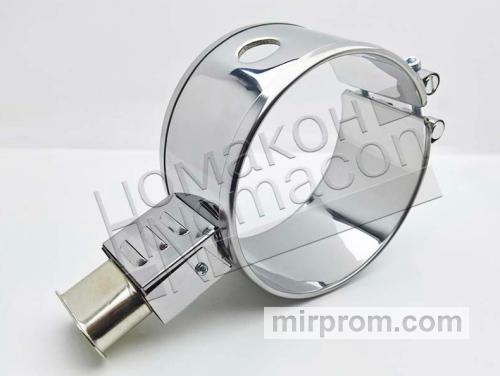

В современной переработке полимеров нагревательный элемент уже давно перестал быть просто источником тепла. Для экструдера, термопластавтомата и другого термозависимого оборудования кольцевой нагреватель является частью системы управления процессом, от которой зависят стабильность расплава, повторяемость технологических параметров, качество изделий и общая энергоэффективность линии.

Именно поэтому при оценке нагревателя недостаточно смотреть только на мощность, рабочую температуру или габариты. Гораздо важнее то, как именно устроена его конструкция и насколько она соответствует реальным условиям эксплуатации.

Миканитовые кольцевые нагреватели остаются одними из наиболее востребованных решений в промышленности благодаря сочетанию компактности, высокой плотности мощности, надежной электроизоляции и эффективного контактного нагрева. Однако их практическая результативность определяется не только свойствами миканита или качеством спирали.

Ключевую роль играют геометрия корпуса, схема распределения теплового потока, точность прилегания к цилиндру, конструкция крепления и устойчивость изделия к циклическим температурным нагрузкам.

С инженерной точки зрения именно конструкция нагревателя во многом определяет, будет ли оборудование работать стабильно или начнет терять энергию, уходить в температурные колебания и быстрее изнашивать как сам нагревательный элемент, так и сопряженные узлы.

Почему контактный нагрев остается базовым решением для полимерного оборудования

Миканитовый кольцевой нагреватель работает по принципу прямого контактного теплообмена. Это означает, что основная часть вырабатываемого тепла передается непосредственно металлическому цилиндру через плотное механическое прилегание.

В отличие от воздушного или инфракрасного нагрева такой подход имеет несколько важных преимуществ:

• минимизирует потери энергии в окружающую среду;
• ускоряет вывод оборудования на рабочий режим;
• повышает точность температурного контроля;
• обеспечивает высокую локальную концентрацию теплового потока;
• позволяет компактно интегрировать нагреватель в ограниченное монтажное пространство.

Но именно контактный принцип делает систему особенно чувствительной к качеству посадки. Если между нагревателем и цилиндром появляется воздушный зазор, физика процесса меняется принципиально.

Тепло начинает задерживаться в самом нагревателе, температура внутренней спирали растет, а цилиндр при этом может прогреваться медленнее, чем требуется по расчету. Иными словами, эффективность падает не из-за нехватки мощности, а из-за ухудшения теплопередачи.

По этой причине для контактного нагрева критически важны точность геометрии корпуса, состояние посадочной поверхности и корректная работа прижимной системы.

Почему распределение тепла важнее паспортной мощности

В промышленной практике мощность нагревателя часто воспринимается как главный критерий выбора. Однако с точки зрения теплотехники сама по себе мощность не гарантирует стабильности процесса. Гораздо важнее, насколько равномерно эта мощность распределяется по рабочей поверхности цилиндра.

Если нагревательная спираль расположена неравномерно или конструкция корпуса создает локальные участки повышенной тепловой нагрузки, на цилиндре возникают зоны с различной температурой. Для полимерной переработки это особенно опасно, поскольку даже небольшие отклонения могут повлиять на состояние расплава.

Последствия температурной неравномерности проявляются в нескольких направлениях:

• ухудшается равномерность плавления полимера;
• появляется локальная деструкция материала;
• меняется вязкость расплава;
• возрастает нагрузка на шнек и систему подачи;
• снижается стабильность давления;
• ухудшается повторяемость качества изделий.

Поэтому качественный миканитовый кольцевой нагреватель проектируется не по принципу максимальной мощности, а по принципу равномерного распределения теплового потока.

Инженерная задача заключается в том, чтобы поверхность цилиндра получала одинаковую тепловую нагрузку в пределах рабочей зоны, а не испытывала чередование перегретых и недогретых участков.

Конструкция нагревателя как система взаимосвязанных параметров

Иногда срок службы и качество работы нагревателя связывают исключительно с материалом спирали или типом изоляции. Это упрощенное представление. На практике конструкция нагревателя работает как единая система, где каждый параметр влияет на другие.

На эффективность и надежность изделия воздействуют:

• толщина и жесткость металлической оболочки;
• схема укладки нихромовой спирали;
• толщина и качество миканитового слоя;
• конструкция замка и стяжной системы;
• усилие прижима;
• расположение токовыводов;
• равномерность толщины корпуса по окружности;
• особенности распределения мощности в зоне крепления.

Любое отклонение в одном из этих параметров отражается на работе всей конструкции.

Например, слишком жесткий корпус может хуже компенсировать тепловое расширение. Неудачное расположение выводов способно создать локальные перегретые зоны или затруднить монтаж. Неравномерная толщина миканитового слоя изменяет внутреннее тепловое сопротивление и влияет на температуру спирали.

Именно поэтому изделия промышленного уровня требуют не просто сборки, а точного инженерного проектирования с учетом реального режима эксплуатации.

Почему цилиндр нельзя считать пассивной деталью

С инженерной точки зрения цилиндр экструдера или ТПА — это не просто металлическая поверхность, которую нужно нагреть. Это функциональный элемент, который одновременно:

• передает тепло полимеру;
• воспринимает механические нагрузки;
• взаимодействует со шнеком;
• изменяет размеры при нагреве;
• участвует в формировании температурного профиля процесса.

Во время работы цилиндр постоянно находится в динамическом тепловом состоянии. Его разные участки нагружены по-разному, а геометрия при нагреве изменяется за счет теплового расширения.

Если нагреватель не рассчитан с учетом этих изменений, контакт между ним и цилиндром может постепенно ухудшаться по мере выхода оборудования на рабочую температуру.

Это приводит к нескольким типовым проблемам:

• ослаблению фактического прижима;
• увеличению теплового сопротивления;
• росту температуры внутренней спирали;
• ухудшению стабильности температурной зоны;
• сокращению ресурса изделия.

Поэтому современный кольцевой нагреватель должен учитывать не только холодную посадку, но и поведение узла в рабочем температурном диапазоне.

Как тепловое расширение влияет на ресурс нагревателя

При температурах, характерных для переработки полимеров, линейное расширение металла становится вполне значимым фактором. Для внешне небольшой детали это может показаться второстепенным, но в контактном нагреве даже малые изменения геометрии способны повлиять на плотность прилегания.

Если конструкция нагревателя не адаптирована к расширению цилиндра, возникают механические напряжения в нескольких зонах:

• в оболочке;
• в миканитовой изоляции;
• в крепежном узле;
• в области токовыводов;
• в местах локальной концентрации усилия.

Со временем это может привести к деформации корпуса, ослаблению контакта, внутренним повреждениям изоляции и отказам токоподводящих элементов.

Грамотно спроектированный нагреватель должен не просто выдерживать температуру, а сохранять рабочую геометрию и тепловой контакт на всем диапазоне реальных изменений размеров.

Роль крепежной системы в стабильности процесса

Крепеж часто воспринимают как вспомогательную механическую часть, хотя на деле он напрямую влияет на теплотехнические характеристики. Именно прижимная система определяет, насколько равномерно нагреватель контактирует с цилиндром и как будет вести себя конструкция при разогреве.

Если прижим недостаточен, появляется тепловой зазор. Если усилие избыточно, корпус может деформироваться, а внутри нагревателя возникают лишние механические напряжения. В обоих случаях страдает и эффективность, и ресурс.

Оптимальный крепеж должен обеспечивать:

• равномерный контакт по всей рабочей площади;
• устойчивость при тепловом расширении;
• отсутствие перекосов;
• механическую стабильность в циклическом режиме;
• возможность корректного монтажа без повреждения корпуса.

Для промышленного нагревателя качество крепежной системы не менее важно, чем параметры спирали или изоляции. Именно она во многом определяет, насколько расчетные характеристики сохранятся в реальной эксплуатации.

Как система регулирования усиливает или нивелирует качество нагревателя

Даже хорошо спроектированный нагреватель может работать нестабильно, если система управления температурой настроена неправильно. В реальном производстве кольцевой нагреватель всегда функционирует не сам по себе, а в составе замкнутого температурного контура, в который входят:

• сам нагреватель;
• термопара;
• регулятор;
• силовая коммутация;
• программная логика оборудования.

Если термопара установлена неудачно, контроллер получает искаженные данные. Если ПИД-настройка выбрана неправильно, система начинает работать с постоянными перерегулированиями. Если силовая коммутация срабатывает неустойчиво, нагреватель испытывает дополнительные циклические нагрузки.

Все это ускоряет усталостные процессы внутри конструкции.

На практике это проявляется так:

• растет частота включений и отключений;
• увеличиваются амплитуды температурных колебаний;
• повышается механическое напряжение в материалах;
• быстрее стареет спираль и изоляция;
• ухудшается общая стабильность технологической зоны.

Поэтому оценивать нагреватель вне контекста системы управления некорректно. Его реальный ресурс всегда зависит от того, как именно он включен в температурный контур оборудования.

Индивидуальное исполнение как способ повысить стабильность нагрева

Чем сложнее современное оборудование, тем реже стандартный нагреватель идеально соответствует конкретной задаче. На цилиндрах могут присутствовать:

• датчики температуры;
• элементы крепления теплоизоляции;
• технологические окна;
• вентиляционные участки;
• специальные зоны обслуживания;
• нестандартные схемы подключения.

В таких условиях универсальное решение часто означает компромисс. Индивидуальное изготовление позволяет учесть:

• точный внутренний диаметр;
• требуемую ширину зоны нагрева;
• вырезы и отверстия;
• особенности расположения термопар;
• нужную конфигурацию токовыводов;
• расчетную мощность под конкретный режим;
• ограничения по монтажу.

С инженерной точки зрения индивидуальный нагреватель — это не роскошь, а способ добиться правильной посадки, равномерного теплообмена и снижения эксплуатационных рисков.

Особенно это важно для оборудования, где высокая точность температуры напрямую влияет на качество продукции.

Почему ресурс нагревателя формируется еще до его установки

Одна из важнейших инженерных истин заключается в том, что долговечность нагревателя закладывается еще на этапе проектирования. Если изначально неверно рассчитана удельная мощность, неправильно распределена спираль или не учтены особенности теплового расширения, качественный монтаж уже не сможет полностью компенсировать эти недостатки.

К параметрам, которые определяют ресурс еще до начала эксплуатации, относятся:

• плотность теплового потока;
• схема укладки спирали;
• толщина и свойства изоляции;
• геометрия корпуса;
• конструкция прижима;
• расположение выводов;
• соответствие режиму работы оборудования.

Именно поэтому при выборе нагревателя важно оценивать не только конечное изделие, но и инженерную компетенцию производителя. Наличие собственного конструкторского подхода и опыта работы с промышленными тепловыми системами здесь имеет решающее значение.

Подход НОМАКОН: нагреватель как часть управляемого технологического процесса

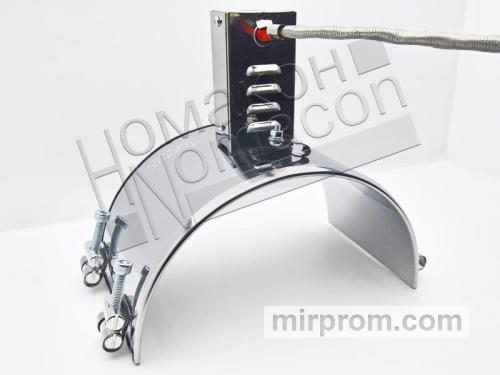

НОМАКОН рассматривает миканитовые кольцевые и полукольцевые нагреватели не как типовой расходный элемент, а как часть общей архитектуры термозоны.

Такой подход предполагает внимание к тем характеристикам, которые действительно влияют на стабильность процесса:

• точности геометрии;
• равномерности теплового потока;
• надежности крепежа;
• качеству электроизоляции;
• учету теплового расширения;
• совместимости с системой управления;
• возможности изготовления под индивидуальные параметры.

Именно комплексное понимание конструкции позволяет создавать нагреватели, которые работают не только в лабораторных условиях, но и в реальной промышленной среде с ее перепадами нагрузок, циклами запуска и остановки, загрязнениями и высокими требованиями к повторяемости результата.

Заключение

Стабильность технологического процесса в экструзии и литье под давлением во многом зависит от того, насколько грамотно спроектирован и подобран кольцевой нагреватель.

Для миканитовых конструкций решающее значение имеют не только свойства материалов, но и точность геометрии, равномерность распределения тепла, качество контактного прилегания, учет теплового расширения и работа в составе правильно настроенной системы регулирования.

Именно поэтому надежный промышленный нагреватель — это результат инженерного расчета, а не просто набор стандартных характеристик.

Подход НОМАКОН основан именно на этом принципе: нагреватель должен не просто выдавать температуру, а обеспечивать устойчивую, энергоэффективную и предсказуемую работу оборудования в реальных производственных условиях.
