Как обустроить лабораторию контроля качества по ГОСТу: гайд по выбору оборудования

Появление брака в готовой партии товара — это всегда прямой финансовый убыток и риск потерять крупных заказчиков. Чтобы полностью исключить человеческий фактор и отсекать некондиционное сырье еще на этапе приемки, предприятию необходим собственный поверенный измерительный комплекс. Построить его с нуля или модернизировать старые советские стенды бывает непросто из-за жестких требований законодательства. Данное руководство поможет вам разобраться в метрологических нюансах, правильно составить техническое задание и подобрать силовые установки, которые гарантированно пройдут любую выездную проверку.

С чего начать создание поверенной лаборатории без бумажной волокиты

Реальный запуск ОТК на заводе полимеров

Один из кабельных заводов в Подмосковье потерял 4,2 млн рублей из-за задержки отгрузки крупной партии силовой продукции. Причиной стал отказ Ростеста признать внутренние протоколы испытаний оболочки кабеля, так как измерительные приборы не имели действующей первички. Предприятию пришлось экстренно останавливать отгрузки, нанимать сторонний испытательный центр и заново перепроверять складские остатки. Этот случай наглядно доказывает, что любая заводская лаборатория начинается не со стендов, а с изучения требований к легитимности средств измерений. Чтобы выездная комиссия одобрила аккредитацию лаборатории, каждый станок обязан иметь прозрачную историю и четко фиксироваться в надзорных базах данных.

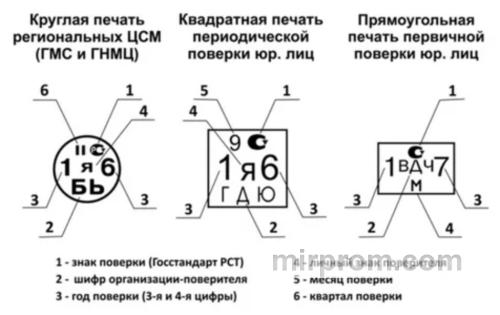

Вся измерительная техника на постах контроля обязана проходить строгий метрологический регламент. Если вы приобретаете устройства, которые уже внесены в Госреестр СИ РФ, процедура запуска сокращается в несколько раз. Наличие официального поверочного штампа означает, что прибор успешно прошел испытания в целях утверждения типа и выдает эталонные значения, признаваемые любыми государственными ведомствами.

Как обойти ловушки первичной аттестации

Многие главные инженеры совершают критическую ошибку, полагая, что обычного заводского сертификата калибровки от завода-изготовителя достаточно для работы. Калибровка лишь показывает действительные метрологические характеристики, но не дает юридического права использовать технику для официальной выдачи паспортов качества. Первичная аттестация испытательного оборудования должна проводиться в строгом соответствии с требованиями государственного регламента.

Для легализации испытательного пространства вызывается поверитель из территориального ЦСМ, который проверяет способность установки воспроизводить заданные режимы нагрузок. Процедура включает полный разбор узлов, чистку, калибровку и последующее пломбирование корпуса. Без этого ни один протокол разрушающего контроля не будет иметь юридической силы.

Какие силовые установки закроют базовые потребности ОТК

Тестирование материалов на растяжение и разрыв

Механические испытания полимеров, металлов, нитей или тканей требуют оборудования, способного плавно наращивать усилие вплоть до полного разрушения заготовки. Главная проблема дешевых китайских аналогов — проскальзывание материала в зажимах. Когда губки зажимного патрона держат лопатку неравномерно, ткань или пластик рвутся непосредственно у края фиксатора, что полностью искажает показатели относительного удлинения. Для получения стабильных результатов под конкретные отраслевые стандарты важно сравнить предложения на рынке и выбрать поверенные "Метротекс" разрывные машины по стандартам "ГОСТ", которые изначально комплектуются надежными пневматическими или гидравлическими захватами под любые задачи.

При выборе разрывника ключевую роль играет максимальный ход траверсы и точность встроенного датчика силы. Высокоточные датчики позволяют улавливать минимальные колебания структуры материала при пиковых нагрузках в несколько десятков или сотен кН. Данные параметры критически важны для сертификации продукции легкой промышленности и средств индивидуальной защиты.

Автоматизация расчетов параметров текучести

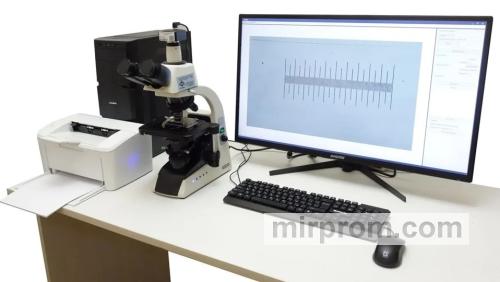

Использование старых аналоговых шкал с круговыми циферблатами — это прямой путь к получению штрафов от технадзора. Когда лаборант на глаз фиксирует момент, когда стрелка замирает перед разрывом, включается субъективный фактор. Современные стандарты требуют, чтобы автоматическая обработка результатов испытаний происходила мгновенно, без участия человека. Компьютерная программа строит точную диаграмму в координатах нагрузка-деформация, самостоятельно вычисляя предел текучести и модуль упругости.

Как проверять сырье и готовую продукцию на сдавливание

Проверка жесткости и сопротивления нагрузкам

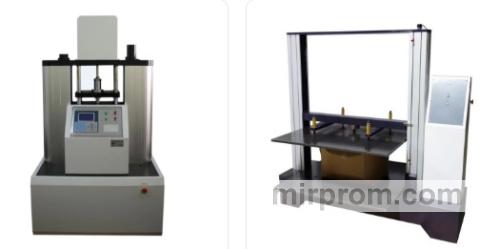

Контроль качества сырья в упаковочной и строительной отраслях строится на исследовании поведения готовых изделий под воздействием вертикального давления. Типичная ситуация: нижние коробки с готовой продукцией на паллете сминаются на складе под весом верхних ярусов, уничтожая дорогой товар внутри. Происходит это из-за того, что производитель гофрокартона не проверил материал на раздав на ребро. Для предотвращения подобных инцидентов перед закупкой сырья необходимо прицениться и приобрести качественные прессы испытательные от проверенного отечественного производителя.

Установки для деформации позволяют проводить тесты по методу статического изгиба, определять устойчивость к сдавливанию транспортной тары и проверять прочность керамической плитки. Поверка таких систем осуществляется с помощью мобильных динамометров и лазерных интерферометров, фиксирующих смещение плит с точностью до микрона.

Спецификация оборудования для сжатия и деформации

При проведении тестов на сжатие критически важно соблюдать параллельность опорных поверхностей. Если пуансон давит на матрицу с минимальным перекосом, вектор силы смещается, и образец разрушается преждевременно. Например, при проведение испытания на вытяжку по Эриксену для листового металла малейший сдвиг приведет к неверному расчету глубины лунки до появления первой трещины. Ниже приведена рабочая спецификация для проверки ключевых параметров измерительных прессов.

Листайте таблицу вправо ↔️

mirprom.com

Почему идеальный срез образца определяет точность всего теста

Опасность некачественной пробоподготовки

Качество подготовки заготовки напрямую влияет на сходимость результатов на разрывных установках. Если кромка полимерной лопатки имеет зазубрины или микротрещины, именно в этом месте возникнет локальный концентратор напряжений. В процессе растяжения заготовка порвется значительно раньше своей реальной физической границы прочности.

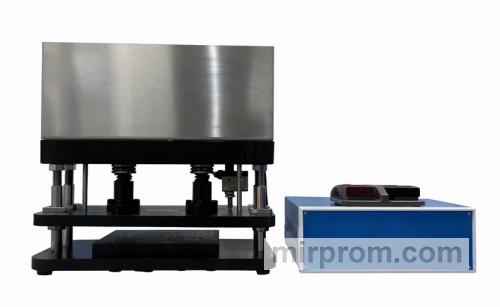

Для работы по ГОСТ 11262-2017 необходимо применять сертифицированные ножи вырубные для изготовления образцов, чей контур в точности повторяет регламентированные размеры лопаток. Попытка сэкономить на пробоподготовке аннулирует инвестиции в самые дорогие разрывные комплексы.

Как решают задачу при разном бюджете

Сделать самому: где реально сэкономить

При жестко ограниченных финансах на этапе запуска лаборатории можно взять на себя часть общестроительных и подготовительных работ. Заводские электрики способны самостоятельно проложить силовые кабели, организовать контур заземления и смонтировать магистрали для подачи сжатого воздуха от общецехового компрессора. Также можно сэкономить, отказавшись от автоматических систем подачи образцов, выполняя установку заготовок в губки разрывной машины вручную. При небольшом потоке тестов до пяти штук в день обработку данных можно вести в стандартных таблицах, не переплачивая за сложные сетевые модули интеграции с ERP-системами завода.

Нанять частника: как проконтролировать скрытые работы

Привлечение сторонних мастеров или частных бригад часто практикуется для сборки лабораторной мебели, монтажа вытяжных шкафов или подключения гидравлических линий высокого давления. В этом сценарии важно жестко контролировать скрытые этапы работ. Из-за неправильно собранного контура пневмолинии в систему может начать поступать конденсат, который быстро выведет из строя пневматические захваты испытательного стенда. Требуйте от исполнителей документы, подтверждающие их квалификацию для работы с измерительным оборудованием, и обязательно проверяйте горизонтальный уровень заливки фундаментов под тяжелые прессы.

Заказать под ключ у профильной компании

Для крупных предприятий с непрерывным циклом производства единственным разумным вариантом является комплексное переоснащение лаборатории силами завода-изготовителя. Это полностью снимает риски получить предписание от проверяющих органов или завалить государственную аккредитацию. Инженеры детально прорабатывают техническое задание под специфические динамические нагрузки вашего производства, осуществляют шеф-монтаж и запускают фирменный программный софт. Чтобы получить комплексную гарантию, провести обучение персонала на реальных образцах вашей продукции и оперативно внести технику в ФГИС АРШИН, оптимально заказать услуги под ключ у проверенных экспертов ООО «Метротекс», которые сопровождают проект на всех этапах — от чертежа до свидетельства о поверке. Дополнительным преимуществом станет возможность официально использовать финансовые инструменты, такие как покупка в лизинг через профильные компании, что позволяет снизить налог на прибыль за счет ускоренной амортизации оборудования.

Часто задаваемые вопросы (FAQ)

Как провести поверку испытательной машины, если закончился гарантийный срок?

Когда у измерительного комплекса истекает заводская гарантия, процедура периодического контроля становится платной. Для этого необходимо направить официальную заявку в сервисную службу. Комплексная процедура включает полный осмотр всех узлов машины, очистку от пыли и отработанной смазки, калибровку силового датчика на эталонном стенде и последующую организацию поверки в Ростесте. Обычно все диагностические мероприятия занимают от 2 до 4 недель, а само клеймение в Ростесте длится около месяца.

Какие этапы пусконаладки (ПНР) выполняет инженер сервисной службы на объекте?

Перед приездом шеф-инженера заказчик должен самостоятельно распаковать приборы и разместить их в рабочей зоне согласно монтажной схеме. Прибывший специалист выполняет внутреннюю коммутацию блоков, подключает датчики и интегрирует систему с ПК. Финальным и самым важным этапом ПНР является обучение лаборантов принципам работы с программным обеспечением. Обучение проводится строго на тех образцах продукции, которые предприятие планирует выпускать или закупать.

Можно ли оформить лизинг на испытательные прессы и разрывные машины?

Да, юридические лица и индивидуальные предприниматели могут приобрести измерительные приборы в лизинг. Минимальная сумма сделки обычно стартует от 500 000 рублей, первоначальный авансовый взнос составляет около 40%, а срок договора рассчитывается на период до 18 месяцев. Данный финансовый инструмент крайне выгоден для бизнеса, поскольку лизинговый платеж полностью относится на себестоимость, уменьшая налогооблагаемую базу по прибыли, а на само оборудование распространяется механизм ускоренной амортизации.
