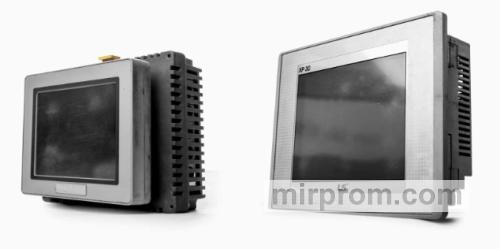

Панель оператора (Human-Machine Interface, или HMI) — это, без преувеличения, нервный центр современного производства. Через этот интерфейс технолог видит температуру в печи, давление в гидравлике, скорость конвейера и десятки других параметров в реальном времени. Одновременно это и орган управления: запуск, остановка, аварийный сброс, переключение режимов — всё здесь.
Представьте: линия по розливу напитков работает в три смены, и вдруг панель гаснет. Оператор не видит, что происходит на участке, не может остановить процесс при аварии, не получает сигналы от датчиков. Простой даже на 30–40 минут может стоить предприятию десятков тысяч рублей — не считая репутационных рисков и срыва отгрузок. Именно поэтому ремонт или замена HMI — задача повышенной срочности.
Проблема усугубляется тем, что панели работают отнюдь не в стерильных условиях. Вибрация от работающего оборудования, перепады температур от +5 °C зимой до +40 °C летом, постоянная запыленность, иногда — агрессивные пары или брызги масел и СОЖ. В таких условиях даже качественная электроника со временем дает сбой. И когда это происходит, первая реакция многих — «давайте разберем, посмотрим, может, контакт отошел». Но промышленная электроника не прощает дилетантства: неаккуратная разборка, попытка «перепрошить наугад» или замена компонента без диагностики часто добивают устройство окончательно. После такого «ремонта» даже сервисный центр иногда разводит руками.
Где чаще всего ломается? Разбираем по слоям
Уязвимых мест у панели оператора немного, но каждое из них критично для работы.
1. Экран и система ввода данных — первый рубеж Сенсорное стекло (тачскрин) — это, по сути, расходный материал. За смену оператор может совершать сотни касаний: выбрать рецепт, подтвердить операцию, сбросить аварию. Иногда работают в перчатках, иногда — с остатками смазки на руках. Со временем резистивный или емкостный слой деградирует: появляются «мертвые зоны», сенсор начинает «фантомить» (реагировать на несуществующие нажатия) или полностью отказывает.
Хорошая новость: если повреждено только защитное стекло или верхний сенсорный слой, замена может вернуть панель к жизни за один день. Плохая новость: если повреждена сама матрица (особенно у старых TFT-экранов), ремонт становится экономически нецелесообразным — проще заменить всю панель.
Лайфхак от практиков: если сенсор начал «тупить», но экран еще показывает изображение, попробуйте временно подключить внешнюю USB-клавиатуру или мышь — это поможет довести смену до конца, пока ждете ремонт.
2. Электроника, питание и «внутренний мир» платы Здесь проблем может быть больше, и они разнообразнее:
- Скачки напряжения. В промышленных сетях 220/380 В редко бывает идеальная синусоида. Импульсные помехи от включения мощных двигателей, коммутация контакторов, работа сварочного оборудования — всё это создает пики, которые могут пробить входные цепи питания панели. Результат: сгоревший DC/DC-преобразователь, вздутые электролитические конденсаторы, поврежденная флеш-память с прошивкой.
- Пыль и влага. На металлообрабатывающих, литейных, химических производствах пыль часто содержит токопроводящие частицы (металлическая стружка, графит, уголь). Если резиновые уплотнители корпуса износились (а это случается за 3–5 лет активной эксплуатации), пыль проникает внутрь, оседает на плате и при определенной влажности создает паразитные токи утечки. Итог: короткие замыкания, коррозия дорожек, отказ интерфейсов связи.
- Термоциклирование. Нагрев-остывание-нагрев приводит к микротрещинам в пайке BGA-чипов (процессор, память). Симптомы коварные: панель работает нестабильно, «отваливается» по связи, перезагружается без видимых причин. Диагностика таких дефектов требует термокамеры или метода локального прогрева/охлаждения.
Как происходит восстановление? Пошагово, без магии
Нормальный, профессиональный ремонт панелей оператора начинается не с паяльника, а с головы — то есть с диагностики. Инженер должен ответить на два вопроса: проблема в «железе» (аппаратная часть) или в «софте» (прошивка, настройки, проект)? И если в «железе» — то в каком именно узле?
Этап 1: Внешний осмотр и базовые тесты Специалист проверяет:
- Целостность корпуса, разъемов, кабелей питания и связи.
- Наличие следов перегрева, вздутых конденсаторов, окислов на плате.
- Работу подсветки (иногда неисправен просто инвертор или LED-драйвер, а матрица цела).
- Реакцию на подачу питания: потребляет ли устройство ток, есть ли признаки «жизни» (светодиоды, звук, попытка загрузки).
Этап 2: Глубокая компонентная диагностика С помощью мультиметра, осциллографа, логического анализатора инженер «прозванивает» цепи питания, проверяет наличие тактовых сигналов, целостность линий связи (RS-485, Ethernet, CAN). Ищет «виновников»:
- Вздутые или высохшие электролитические конденсаторы (особенно в цепях 3.3В и 5В).
- Сгоревшие стабилизаторы напряжения, MOSFET-ключи, защитные супрессоры.
- Поврежденные микросхемы памяти (EEPROM, Flash), где хранится проект и параметры.
- Неисправные элементы интерфейсных цепей (трансиверы RS-485, оптопары, развязки).

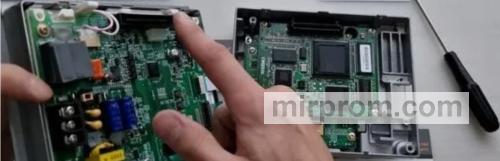

Этап 3: Ремонт и замена Неисправные компоненты аккуратно выпаивают (часто требуется термовоздушная станция для многовыводных чипов) и заменяют на аналогичные новые. Важно: использовать компоненты с теми же или лучшими характеристиками (температурный диапазон, допуск, напряжение). Дешевые аналоги «с Али» могут отказать через месяц — и тогда претензии к сервису будут обоснованными.
Этап 4: Тестирование под нагрузкой После пайки панель не спешат отдавать клиенту. Её включают в тестовый стенд, имитирующий реальную нагрузку:
- Подают питание в диапазоне 18–30 В DC (проверка устойчивости к просадкам).
- Загружают типовой проект, проверяют отклик сенсора, работу коммуникаций с ПЛК.
- Оставляют на «прогон» на 4–12 часов, чтобы выявить скрытые дефекты пайки или перегрев.
Только после успешного теста устройство упаковывают и возвращают заказчику — с актом выполненных работ и гарантией.
С какими симптомами панели чаще всего попадают в сервис?
Вот «большая четверка» жалоб, с которыми к нам обращаются в 80% случаев:
- «Не реагирует на касания» — классика. Вы нажимаете кнопки на экране, но панель «молчит». Чаще всего виноват тачскрин, реже — обрыв шлейфа или сбой контроллера ввода.
- «Экран темный, но панель вроде живая» — подсветка не работает, но если посветить фонариком, видно изображение. Проблема в инверторе, LED-драйвере или перегоревшей лампе/ленте подсветки.
- «Нет связи с контроллером» — панель включена, проект загружен, но данные от ПЛК не приходят. Возможные причины: сгоревший трансивер RS-485, обрыв в линии связи, сбой настроек порта, повреждение протокольного стека в прошивке.
- «Циклические перезагрузки» — система грузится, показывает заставку и уходит в ребут. Часто это признак повреждения прошивки, сбоя флеш-памяти или нестабильного питания процессора.
Каждый из этих случаев требует своего подхода. Универсального «волшебного» метода, увы, не существует.
Кому доверять ремонт? Чек-лист для выбора сервиса
Промышленная электроника — это не бытовой телевизор и не смартфон. Здесь важны нюансы, которые не очевидны на первый взгляд:
✅ Опыт с вашим брендом. Панели Siemens, Schneider Electric, Omron, Weintek, Delta — у каждой свои «болячки», особенности разборки и прошивки. Сервис, который чинит только одну марку, может оказаться беспомощным с другой.
✅ Инструментарий и запчасти. Если у мастеров нет паяльных станций с нижним подогревом, программаторов для SPI-флеш, осциллографа с полосой от 50 МГц — вашу панель, скорее всего, будут «лечить» методом тыка. А если в наличии нет оригинальных тачскринов или разъемов — ремонт затянется на недели ожидания поставки.
✅ Прозрачная диагностика. Хороший сервис не называет цену «по телефону». Сначала — диагностика (часто платная, но эта сумма потом вычитается из стоимости ремонта). Затем — четкий отчет: что сломалось, что будем менять, сколько стоит, какие сроки.
✅ Гарантия и документация. Надежный подрядчик дает гарантию и на работу, и на установленные компоненты (обычно от 3 до 12 месяцев). И обязательно предоставляет акт выполненных работ с перечнем замененных деталей — это важно для отчетности на предприятии.
✅ Скорость. Простой линии стоит денег. Поэтому хороший сервис предлагает экспресс-диагностику за 24 часа и ремонт в срок 3–5 рабочих дней. Если вам говорят «недели две» без веских причин — это повод задуматься.
По ценам: разброс действительно большой — от 5 000 руб. за замену разъема или перепрошивку до 150 000 руб. за восстановление сгоревшей платы с заменой процессора и памяти. Но адекватный сервис всегда объяснит, из чего складывается сумма, и предложит варианты (например, ремонт vs. замена на б/у исправную панель).
Профилактика: как продлить жизнь панели оператора
Ремонт — это хорошо, но лучше, чтобы панель не ломалась вовсе. Вот несколько практических советов от инженеров, которые видят сотни «убитых» HMI:
🔹 Регулярная чистка. Раз в 3–6 месяцев аккуратно протирайте экран мягкой тканью с изопропиловым спиртом. Проверяйте целостность уплотнителей корпуса. Если панель стоит в пыльном цехе — рассмотрите установку дополнительного защитного кожуха.
🔹 Стабилизация питания. Подключайте панель через сетевой фильтр или источник бесперебойного питания (ИБП) с стабилизацией. Это спасет от импульсных помех и просадок при пуске мощного оборудования.
🔹 Резервное копирование проекта. Всегда храните актуальную копию проекта панели на внешнем носителе. Если прошивка «слетит», вы сможете восстановить настройки за час, а не ждать, пока сервис «вытащит» проект из поврежденной памяти.
🔹 Обучение персонала. Часто панели «добивают» сами операторы: резкие нажатия острыми предметами, попытки протереть экран агрессивной химией, отключение питания «на горячую». Короткий инструктаж снижает риск таких поломок.
Итог: не экономьте на надежности
Панель оператора — это не просто «монитор с кнопками». Это сложный вычислительный комплекс, который работает 24/7 в жестких условиях. Её отказ парализует технологический процесс, останавливает отгрузки, срывает планы.
Поэтому:
- Не пытайтесь чинить сложную электронику «на коленке» — риск добить устройство слишком велик.
- Выбирайте сервис с опытом, инструментами и гарантией — даже если это чуть дороже.
- Инвестируйте в профилактику: чистка, стабилизация питания, бэкапы — это копейки по сравнению со стоимостью простоя.
Качественный ремонт возвращает оборудование в строй быстро и надежно. А правильно обслуживаемая панель может работать 10–15 лет без серьезных проблем. В конечном счете, это выгоднее, чем постоянные аварийные замены и простои.
