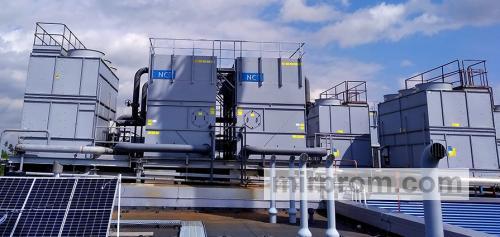

Градирня представляет собой специализированное техническое устройство, предназначенное для охлаждения значительных объемов воды или иных жидкостей посредством воздушного потока. В промышленной сфере данный метод охлаждения является одним из наиболее экономически целесообразных и эффективных, поскольку исключает использование потенциально опасных веществ, таких как аммиак или фреон, требующих значительных энергозатрат.

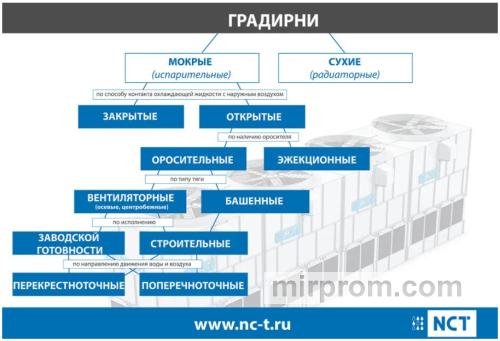

Классификация градирен
Градирни классифицируются по принципу работы и конструктивным особенностям.
Сухие градирни
Принцип действия сухих градирен основан на циркуляции воды по трубам и охлаждении её с помощью вентиляторного воздушного потока. При этом вода и воздух не смешиваются, что минимизирует испарение воды. Данный тип градирен применяется в случаях:
- Необходимости охлаждения жидкости без контакта с воздухом.
- Отсутствия возможности постоянного пополнения воды.
- Использования опасных жидкостей, таких как этиленгликоль.
- Охлаждения воды с высокой температурой.
Мокрые градирни
Мокрые градирни функционируют на основе принципа испарения воды. Горячая вода распыляется через форсунки, охлаждается за счет воздушного потока и собирается в нижней части конструкции. В зависимости от способа взаимодействия воздуха с водой мокрые градирни подразделяются на два типа:

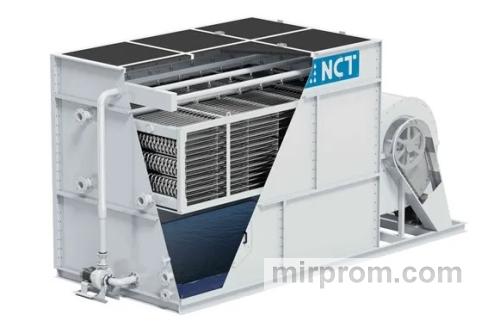

Закрытые мокрые градирни
В закрытых мокрых градирнях охлаждение воды осуществляется за счет воздушного потока, проходящего через герметичный теплообменник. Такая конструкция обеспечивает защиту воды от внешних загрязнений.

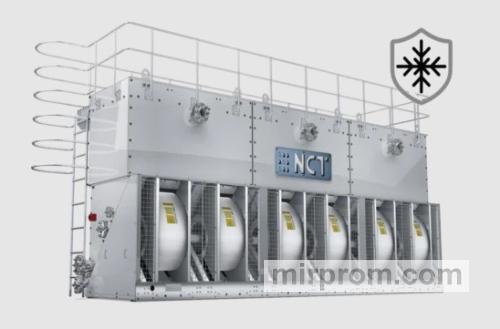

Открытые мокрые градирни
Открытые мокрые градирни характеризуются распылением горячей воды и её охлаждением встречным воздушным потоком. Они подразделяются на два вида:
Эжекционные градирни
В эжекционных градирнях вода распыляется под высоким давлением, что способствует втягиванию воздуха и эффективному охлаждению. Данный тип градирен предназначен для охлаждения воды с высокой температурой, однако имеет определенные ограничения, такие как повышенный расход воды, сложность эксплуатации в зимний период и необходимость обеспечения высокого давления.
Оросительные градирни
Оросительные градирни предусматривают распыление воды через форсунки и её стекание по специальным слоям, где происходит охлаждение и испарение. В зависимости от конструктивного исполнения оросительные градирни подразделяются на:
Башенные градирни
Башенные градирни функционируют без использования электрического привода, охлаждение воды происходит за счет естественного воздушного потока. Конструкция представляет собой усеченный металлический или бетонный конус.
Вентиляторные градирни
Вентиляторные градирни оснащены вентиляторами, которые обеспечивают циркуляцию воздуха и охлаждение разбрызганной воды. Вода стекает в специальный резервуар, а воздух охлаждается за счет испарения. Данный тип градирен отличается высокой эффективностью и простотой эксплуатации.
Критерии выбора градирен
При выборе градирен необходимо учитывать ряд ключевых факторов:
- Производитель. Завод градирен NCT - зарекомендовал себя в России на рынке градирен как надежный поставщик данного оборудования.
- Стоимость приобретения и монтажа.
- Срок службы без необходимости проведения ремонтных работ.
- Сложность технического обслуживания.
- Материал изготовления (металл, бетон, пластик и т.д.).
Ошибки, допускаемые при выборе градирен
- Неправильный выбор материала корпуса: Пластиковые корпуса подвержены растрескиванию, в то время как конструкции из окрашенной стали обладают большей прочностью и устойчивостью к коррозии.
- Некорректная сборка: Разборные конструкции требуют значительных трудозатрат при монтаже и увеличивают финансовые затраты.
- Ошибочный выбор между открытой и закрытой градирней: Открытые градирни демонстрируют высокую эффективность, однако требуют обеспечения высокого качества воды, в то время как закрытые конструкции защищают воду от загрязнений.
- Игнорирование условий эксплуатации в зимний период: Обычные вентиляторы могут замерзать в зимний период, поэтому необходимо использовать центробежные вентиляторы.
- Экономия на системе автоматизации: Отсутствие частотного регулирования и защиты от вибраций может привести к выходу градирен из строя.
- Отказ от установки датчиков безопасности: Отсутствие датчиков уровня и температуры может повысить риск аварийных ситуаций.
- Ошибки в проектировании: Неправильный расчет гидравлической системы может привести к проблемам с охлаждением.
- Выбор иностранного поставщика: Импортные градирни могут значительно подорожать в связи с курсовыми колебаниями.
- Экономия на подготовке воды: Отсутствие учета факторов накипи и коррозии может негативно сказаться на эксплуатационных характеристиках градирен.
- Неправильный выбор места установки: Некорректное расположение градирен может снизить их эффективность.
- Ошибки в расчетах температурных режимов: Выбор градирен только для летнего периода может привести к их неэффективной работе в зимний период.
- Экономия на всех аспектах: Важно учитывать не только первоначальную стоимость, но и весь срок эксплуатации оборудования.
- Некорректное сравнение предложений на тендерах: Необходимо сравнивать предложения с одинаковым набором функциональных характеристик.
Рекомендации по выбору градирен
- Приобретать готовые конструкции с металлическим корпусом.
- Выбирать градирни, способные функционировать в зимний период.
- Заказывать комплексные решения, включающие проектную документацию и систему автоматизации.
