Внезапный пуск промышленного оборудования во время его обслуживания — один из главных кошмаров любого инженера по охране труда. Когда слесарь находится внутри дробилки или чистит конвейер, малейшая несогласованность действий между цеховыми службами приводит к трагедии. Безопасность на ремонтном участке начинается с жесткого визуального контроля, где каждый сотрудник четко видит текущий статус агрегата. Использование профессиональных средств предупреждающей маркировки полностью исключает человеческий фактор и предотвращает ошибочные действия персонала. Выполнение простых правил блокировки гарантирует, что все ремонтники вернутся домой целыми и невредимыми.
Как маркировка спасает жизни на производстве
Ошибки планирования при пересменке персонала
В условиях непрерывного производства передача смены становится зоной повышенного риска. Промышленная культура безопасности и современная концепция нулевого травматизма требуют, чтобы любой ремонтируемый узел был жестко промаркирован. Ситуации, когда одна бригада ушла, не закончив ремонт, а вторая заступила и решила «проверить ход», случаются регулярно из-за обычной невнимательности. Именно в этот момент правильно закрепленные бирки LOTO выступают главным барьером, останавливающим руку оператора у пульта управления.
На деревообрабатывающем комбинате в Поволжье оператор запустил линию щеподробилки во время очистки ротора. Слесарь получил тяжелые травмы. Ущерб и штрафы составили 1,2 млн рублей, простой линии — 4 дня. На пульте отсутствовала маркировка. Если бы на пусковой кнопке висел яркий запрещающий знак, трагедии бы не произошло. Пересменка не должна превращаться в лотерею, поэтому информационные средства обязаны находиться на ключевых органах управления до полного завершения технических работ.
Разница между защитным замком и информационной табличкой
Начинающие специалисты часто путают задачи физического запора и средств информации, устанавливая на блокираторы механических рисков только замки безопасности без сопроводительных табличек. Это серьезная методическая ошибка, снижающая общий уровень защищенности. Замок физически блокирует подачу энергии, предотвращая случайный поворот рубильника или вентиля. Табличка, в свою очередь, несет смысловую нагрузку и отвечает на вопросы: кто работает, какая бригада занята на линии и когда планируется запуск.
Оставлять пульт управления пустым или завешивать его случайной бумажкой из тетради, которую сдувает сквозняком, недопустимо. Коллектив цеха должен четко понимать, почему узел законтрен и к кому обращаться для координации действий. Система защитной блокировки признается эффективной только тогда, когда физический запор дополняется читаемым и стойким информационным носителем.
В каких случаях закон требует вешать ярлыки безопасности
Нормативные акты и стандарты маркировки в РФ
Российское законодательство жестко регламентирует правила по охране труда и обязывает работодателей использовать знаки безопасности на любых опасных участках. Главным документом здесь выступает ГОСТ Р 12.4.026-2015, который определяет строгие цвета сигнальные, знаки безопасности и требования к сигнальной разметке. Любая предупреждающая плашка должна иметь строго установленные геометрические пропорции и контрастный красный или желтый кант, чтобы мгновенно привлекать внимание обходчиков.
Распечатать предупреждающие надписи на обычном офисном принтере, нарезать ножницами и наклеить на скотч — это типичный пример халатности. Такой метод не выдерживает влажности цеха, надписи плывут через два дня, что приводит к полной потере читаемости и штрафу при первой же проверке ГИТ. Приказ Минтруда № 903н, утверждающий правила при эксплуатации электроустановок, прямо требует вывешивать плакаты «Не включать! Работают люди» на приводах всех коммутационных аппаратов. За невыполнение этих требований статья 5.27.1 КоАП РФ предусматривает для юридических лиц крупные штрафы и административное приостановление деятельности.
Листайте таблицу вправо ↔️
| Опасный фактор / Тип работ | Требуемый текст на маркере | Нормативный документ в РФ | Проверочный маркер технадзора |

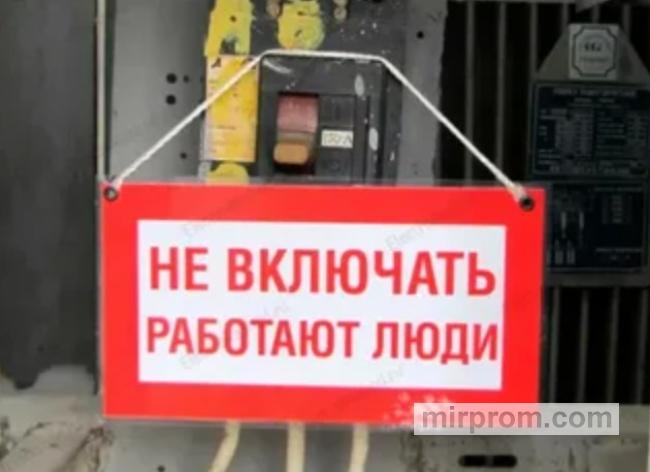

| Ремонт электроустановок, кабелей | «Не включать! Работают люди» | Приказ Минтруда № 903н (ПОТЭЭ) | Проверка диэлектрических свойств |
| Техническое обслуживание задвижек | «Не открывать! Идут работы» | ПОТ в промышленности | Стойкость к агрессивной химии |
| Повреждение силовой линии | «Не включать, кабель поврежден» | ГОСТ Р 12.4.026-2015 | Наличие яркого красного канта |
mirprom.com
Как подбирают материалы под условия цеха
Преимущества полимеров перед макулатурным картоном

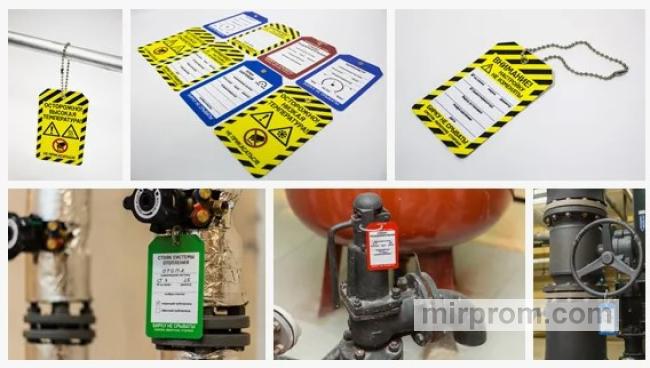

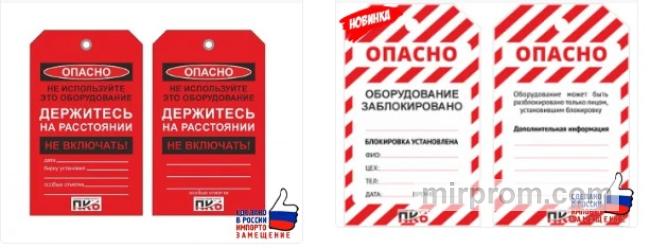

В условиях реального производства обычная бумажная продукция мгновенно приходит в негодность. Высокая влажность, брызги масла и агрессивные химические среды требуют использования прочных износостойких материалов. Качественная многоразовая бирка LOTO производится из жесткого поливинилхлорида, который не размокает и не деформируется со временем. Для защиты нанесенного текста применяется специальная ПВХ ламинация, позволяющая многократно стирать старые записи спиртом и наносить новые данные.
Если на объекте выполняются кратковременные однодневные работы в сухом помещении, то экономически оправдана простая одноразовая бирка в рулоне. Она стоит дешевле, но ее нельзя использовать повторно на открытом воздухе. Для тяжелой металлургии, сырых подвалов и химических участков полимерная основа является безальтернативным вариантом, гарантирующим сохранение читаемости текста в любых экстремальных ситуациях. Чтобы повысить износостойкость системы маркировки, на химических и масляных участках инженеры рекомендуют выбрать многоразовые бирки LOTO, которые сохраняют читаемость данных при попадании смазки и моющих растворов.
Требования к крепежным отверстиям и люверсам
Способ крепления информационного знака к замку или блокиратору имеет решающее значение для общей отказоустойчивости системы. Простое пластиковое отверстие без усиления быстро изнашивается и прорезается дужкой замка при постоянной вибрации оборудования. Надежные изделия всегда оснащаются металлическим кольцом. Качественный металлический люверс прочно зажимает края полимера и гарантирует, что диаметр отверстия останется неизменным на протяжении всего срока службы плашки.
Подвязывание предупреждающего знака на тонкую хлопчатобумажную нитку или малярный скотч — грубое нарушение правил безопасности. Нить легко перетирается вибрацией от соседних агрегатов, знак падает, оголяя пусковой узел. По правилам ПБ фиксация должна выдерживать усилие на разрыв не менее 22 кг, для чего применяются капроновые стяжки или стальные дужки замков. Стандартный размер крепежного ушка составляет от 7 до 10 мм, что позволяет свободно использовать любые капроновые хомуты, стальные тросы или стандартные дужки блокировочных замков.
Какие регламенты защищают от аварий на задвижках и трубах
Порядок отключения гидравлических и пневматических линий

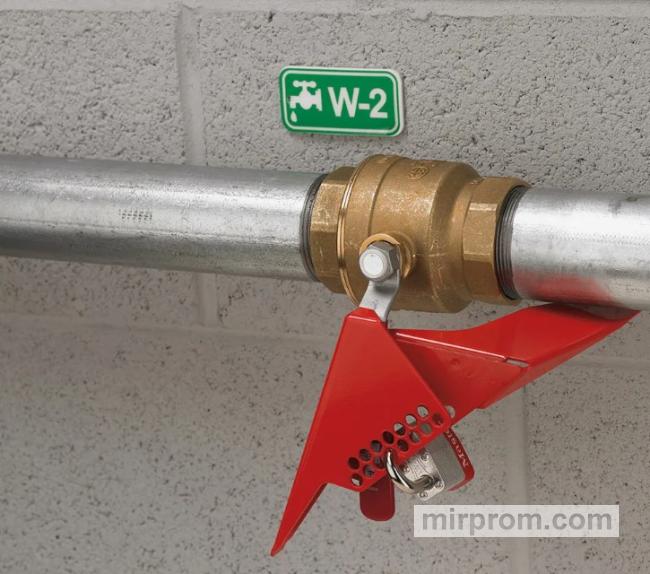

Блокировка трубопроводов и систем распределения жидкостей требует строгого соблюдения последовательности действий. Перед началом демонтажных работ необходимо провести полное отключение источников энергии и выполнить обязательный выпуск остаточной энергии из тупиковых участков. На маховики задвижек и вентилей устанавливаются специализированные блокираторы запорной арматуры, фиксирующие узел в закрытом положении. После этого на проушины замка вешается информационный ярлык, указывающий причину перекрытия линии.
Надеяться на запертый маховик задвижки и не стравливать жидкость из тупикового аппендикса — опасная ошибка. При износе седла клапана жидкость под давлением просочится через уплотнитель, что приведет к гидроудару и свищу во время демонтажа соседнего фланца. Безопасность на участке гарантируется только тогда, когда механическая блокировка фланцевых соединений подкреплена чётком визуальным уведомлением для всей смены. При перекрытии магистральных нефтепроводов или паропроводов высокого давления важно прицениться к внедрению систем LOTO под ключ, так как аудит и составление индивидуальных карт блокировки требуют квалификации сертифицированных инженеров.
Заполнение информационных полей на знаках безопасности
Пустая или частично заполненная предупреждающая карточка на замке является недействительной и подлежит немедленному демонтажу службой технадзора. Информационный блок обязан содержать исчерпывающие данные, позволяющие идентифицировать исполнителя в любую минуту. Текст наносится разборчиво, без сокращений, способных вызвать двоякое толкование у дежурного персонала.
Правильно оформленный маркер содержит следующие обязательные блоки данных:
- Ответственное лицо. Указываются фамилия, имя и отчество мастера, установившего блокировку.
- Причина блокировки. Краткое описание проводимых работ (например, замена подшипника или чистка ротора).
- Дата установки. Точное время и день начала проведения технических мероприятий.
- Контактные данные. Номер телефона или радиоканала для оперативной связи с ремонтной бригадой.
Как внедряют кастомную маркировку под регламенты завода
Нанесение уникальной графики и штрих-кодов
Крупные промышленные холдинги со сложной структурой управления часто отказываются от безликих стандартных бланков. Им требуется изготовление бирок на заказ, чтобы полностью интегрировать средства визуализации в свои жесткие корпоративные стандарты безопасности. Современная промышленная печать позволяет наносить на пластиковую основу логотипы предприятий, использовать уникальные цветовые схемы для разных цехов и добавлять элементы сквозной цифровой идентификации.

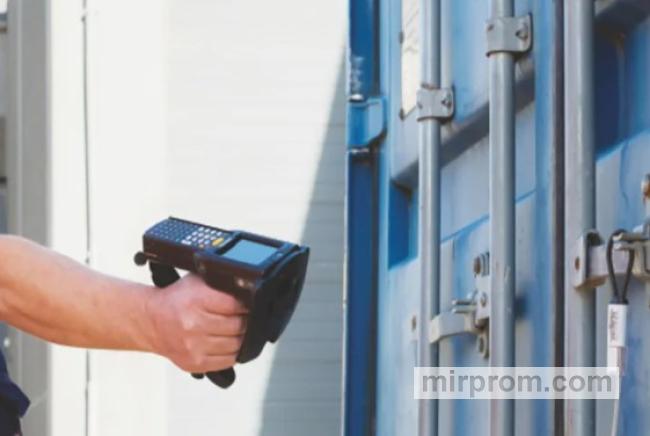

Присвоение индивидуального серийного номера каждому маркеру исключает подмену элементов безопасности и облегчает контроль за их использованием. Нанесение линейного штрих-кода или двухмерного QR-кода позволяет связать физическую карточку на рубильнике с корпоративной электронной системой учета нарядов-допусков. Для крупных добывающих предприятий имеет смысл сравнить условия изготовления бирок LOTO на заказ, чтобы маркировка строго соответствовала внутреннему регламенту промышленной безопасности компании и легко считывалась терминалами сбора данных.
Как решают задачу при разном бюджете
Сделать самому: где реально сэкономить
Небольшие частные мастерские и ремонтные боксы с малым количеством станочного оборудования могут обойтись минимальными затратами. На начальном этапе допускается самостоятельная закупка простых одноразовых бланков из плотного картона без металлических колец. Надписи наносятся вручную обычным спиртовым маркером. Крепление к органам управления выполняется с помощью копеечных пластиковых стяжек-хомутов, приобретаемых строительным оптом. Главное условие экономии — жесткий ручной контроль за тем, чтобы бумажные бланки вовремя заменялись при малейшем загрязнении и не оставались на оборудовании после завершения ремонта.
Нанять частника: как проконтролировать скрытые работы
Для разработки базовых инструкций и подбора комплектов защиты часто привлекают сторонних специалистов по охране труда, работающих на аутсорсинге. Этот вариант требует среднего бюджета и контроля со стороны руководства. Необходимо следить, чтобы нанятый эксперт не просто скопировал типовые бланки из интернета, а детально изучил конфигурацию щитовых и компрессорных узлов вашего предприятия. На этом уровне закупаются готовые серийные ПВХ-пластины без индивидуальной графики, оснащенные стандартными металлическими кольцами диаметром 7 мм для продевания дужек замков.
Заказать под ключ у профильной компании
Для средних и крупных заводов, а также любых опасных производственных объектов оптимальным решением является комплексное внедрение силами специализированной инженерной компании. Профессионалы проводят полный аудит всех источников энергии, составляют точные пошаговые карты блокировок для каждого типа станков и поставляют брендированные износостойкие элементы защиты. В рамках проекта монтируются стационарные станции для хранения замков, хаспов и специальные модули для размещения информационных бланков. Такие вложения полностью окупаются гарантированным отсутствием аварий, простоев и штрафов от государственных инспекторов.
Часто задаваемые вопросы (FAQ)
Можно ли использовать предупреждающую бирку без замка?
Нет, это грубейшее нарушение правил промышленной безопасности. Сама по себе пластиковая или картонная пластина является исключительно информационным средством и не способна физически удержать рычаг автомата или маховик вентиля от поворота. Она выполняет функцию визуального предупреждения. Безопасность гарантируется только тогда, когда использование бирок в системе lockout tagout обязательная мера, реализуемая строго в паре с надежным навесным замком и подходящим блокиратором.
Кто имеет право снимать информационный ярлык после ремонта?
Правом демонтажа средства маркировки и защитного замка обладает только тот сотрудник, чье имя и фамилия указаны на лицевой стороне бланка. Это жесткое правило исключает случайный запуск машины другими работниками. Если ремонтник закончил смену, уехал домой, но забыл снять свой замок, запуск оборудования производится по специальному аварийному протоку. Начальник цеха созывает комиссию, фиксирует состояние узла, созванивается с мастером и только после этого срезает блокировку под личную ответственность.
Чем отличаются одноразовые маркеры безопасности от многоразовых?
Ключевое отличие заключается в материале основы и стоимости эксплуатации. Недорогая одноразовая продукция производится из плотного картона или тонкого полипропилена без люверсов, заполняется один раз и утилизируется после срезки. Многоразовые изделия изготавливаются из прочного поливинилхлорида толщиной 0,3 мм, защищены ламинацией и имеют латунный или стальной люверс. Текст на них пишется спиртовым маркером, который легко удаляется растворителем, что позволяет использовать одну пластину сотни раз на разных участках.
