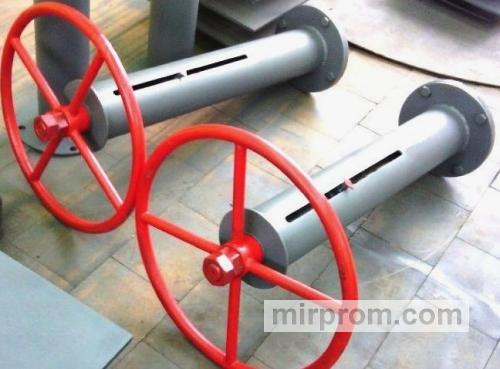

Колонки управления шланговыми задвижками серии 901

Проектирование инженерных сетей часто сталкивается с проблемой обслуживания запорных органов в глубоких технологических приямках, колодцах и затапливаемых каналах. Необходимость регулярного спуска персонала в замкнутые пространства увеличивает риски травматизма и затягивает время ликвидации аварийных ситуаций. Дистанционное управление арматурой решает эту задачу, перенося маховик или приводной механизм на безопасную отметку чистого пола или эстакады. Правильно подобранная выносная конструкция колонки управления шланговыми задвижками обеспечивает безотказную работу пережимных затворов и продлевает срок службы эластичных элементов магистрали.

Удобство дистанционного привода при глубоком заложении арматуры

Избавление от необходимости спуска в грязные технологические колодцы

Затопление приямка стоками или грунтовыми водами — стандартная ситуация на очистных сооружениях и объектах водоканала, из-за которой мастер вынужден вслепую или в гидрокостюме нащупывать вентиль для аварийного перекрытия потока. Монтаж выносной колонки полностью устраняет эту проблему, так как оператор совершает все манипуляции непосредственно на прочной верхней площадке. Выносной удлинитель и штурвал выводятся под уровень рук, что исключает опасные спуски в загазованные камеры.

Защита приводных элементов от постоянного воздействия сырости, шлама и стоков предотвращает коррозию резьбовой части задвижки. Опыт эксплуатации показывает, что вынос управления сокращает время аварийного закрытия магистрали с нескольких часов до пары минут. Плановый осмотр и периодическая смазка ходового механизма теперь занимают минимум времени.

Плавное перекрытие потока без риска повреждения резинового патрубка

Импульсивное и слишком резкое закрытие затвора часто приводит к разрыву внутреннего резинового шланга из-за возникающего гидравлического удара. Механический редуктор выносного привода обладает тщательно рассчитанным шагом резьбы ходовой гайки. Физика процесса такова, что оператор осуществляет пережим эластичного элемента плавно, гася кинетическую энергию движущегося потока агрессивной среды.

Для контроля усилия на валу я рекомендую использовать динамометрический ключ во время пусконаладочных работ, чтобы точно выставить концевые ограничители хода нажимной траверсы. Плавный ход резьбовой пары бережет эластомер от деформаций и срезающих нагрузок, продлевая межремонтный интервал задвижки.

Конструкция выносных узлов серии 901 и специфика деталей

Составные элементы силовой рамы и механизма передачи момента

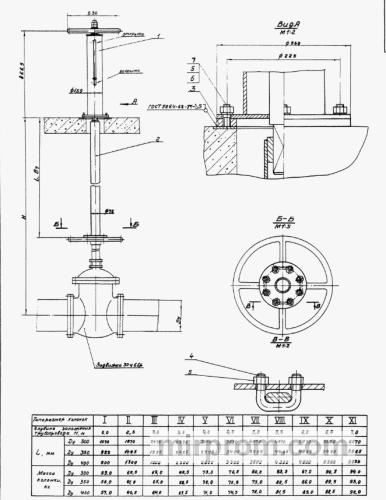

Малейший перекос, вызванный осадкой бетонного колодца или температурным расширением трубопровода, часто приводит к намертво заклинившему длинному управляющему валу. Чтобы этого не происходило, в конструкции применяется шарнирное соединительное звено выносного шпинделя. Оно компенсирует угловые и осевые смещения штока-надставки относительно оси шлангового затвора. Изготовление элементов силовой рамы из стали 09г2с гарантирует устойчивость узла к предельным динамическим нагрузам.

Для герметизации прохода шпинделя через плиту перекрытия используется сальниковая крышка с фторопластовой или графитовой набивкой. Металлическая опора и центрирующие втулки жестко удерживают телескопический шток, полностью устраняя паразитные вибрации вала при передаче крутящего момента на глубину до 10 метров.

Листайте таблицу вправо ↔️

mirprom.com

Технологические ошибки обслуживания и вредные советы из интернета

Кустарные методы ремонта удлинительного вала и ходовой части

Попытка сэкономить на оригинальных деталях и восстановить изношенный ходовой шток с помощью сварочного аппарата прямо на объекте — частая ошибка ремонтных бригад. Кустарная наплавка электросваркой вала неизбежно вызывает местный перегрев и термическую деформацию шпинделя. В результате геометрия детали нарушается, что приводит к полному заклиниванию колонки управления в самый ответственный момент аварийного закрытия.

Я категорически не рекомендую отворачивать прикипевшие элементы крепежа силовой рамы с помощью зубила и тяжелого молотка. Этот варварский метод гнет ходовой шток, разминает грани гаек и срывает резьбовую пару, превращая мелкую неисправность в дорогостоящую замену всей силовой фермы. Технадзор на объекте должен жестко пресекать подобную самодеятельность, заставляя персонал контролировать герметичность сальниковой набивки исключительно специализированным инструментом.

Применение нерелевантных эластомеров в шланговом затворе

Замена оригинального изношенного патрубка задвижки случайным куском резинового рукава подходящего диаметра, найденным на складе металлоснабжения, гарантированно приводит к экологической или техногенной катастрофе. Обычная гофрированная резина не рассчитана на специфические нагрузки промышленного шлангового затвора. Ее быстро разъедает циркулирующая химия, а постоянное сжатие траверсами приводит к усталостному раздиру стенок. Работа с пульпой, шламами или кислыми средами требует применения строго откалиброванных сменных патрубков из специализированных износостойких эластомеров.

Жесткие требования безопасности и промышленный контекст эксплуатации

Исключение смешения технологий гражданского ЖКХ и тяжелой индустрии

Попытка перенести упрощенные нормы проектирования стандартных водяных или бытовых газовых сетей на магистрали промышленных предприятий — грубейшая ошибка инженеров. Выносные приводы серии 901 созданы для эксплуатации на трубопроводах, транспортирующих вязкие, абразивные, агрессивные жидкости и агрессивные газы. В этом секторе действуют жесткие регламенты безопасности. Смешивать эти узлы с элементами систем автоматического пожаротушения зданий недопустимо.

Здесь неуместны такие термины, как ороситель спринклерный или дренчерный. Точно так же из technical описания шланговых затворов полностью исключаются маркеры теплоэнергетического и газораспределительного хозяйства. Понятия газовая горелка, водонагреватель, модуляция пламени и камера сгорания относятся исключительно к бытовым приборам и котельным агрегатам. Шланговая арматура работает в тяжелых условиях абразивного износа, где критически важен класс защиты электроприводов и коррозионная стойкость деталей.

Как решают задачу при разном бюджете

Сделать самому: где реально сэкономить

При жестко ограниченном бюджете небольшого коммунального предприятия возникает соблазн собрать узел дистанционного управления своими силами из подручных материалов. Однако самопальный шток из обычной водопроводной трубы быстро скручивается спиралью при первой же попытке перекрыть задвижку ду 200. Если нужно сэкономить без потери надежности, правильным решением будет выбрать стандартный товарный комплект колонок управления шланговыми задвижками напрямую со склада завода-изготовителя. Получив голый комплект металлоконструкции с заводскими чертежами и точными посадочными местами фланцев, предприятие может выполнить монтаж силами собственной ремонтной службы.

Нанять частника: как проконтролировать скрытые работы

Привлечение сторонней монтажной бригады со своим инструментом позволяет ускорить процесс обустройства узлов управления на эстакадах. Главный страх заказчика в этом сценарии — скрытый брак, когда шабашники устанавливают вал с перекосом, маскируя дефекты соосности сильной затяжкой болтов. Чтобы избежать проблем при приемке, необходимо жестко контролировать каждый шаг рабочих. Перед началом работ рекомендуется сравнить среднюю стоимость услуг по монтажу колонок управления задвижками на рынке и нанять тех, кто официально подписывает промежуточные акты. Заказчик должен лично проверить центрирование шпинделя до момента заливки бетонной постели под опору.

Заказать под ключ у профильной компании

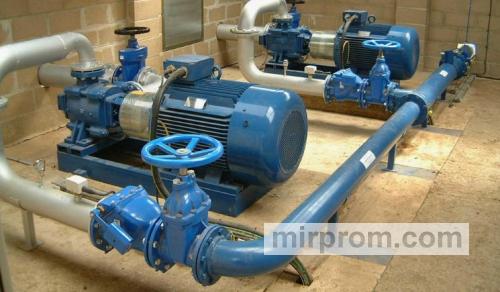

Для крупных промышленных объектов и химических комбинатов оптимальным путем является передача всего комплекса работ сертифицированному инженерному центру. Проектировщики компании сами заполнят опросный лист заказчика, рассчитают крутящий момент под номинальное рабочее давление pn 16 dn и подберут исполнение материалов. Для реализации этой задачи крупным предприятиям выгоднее один раз прицениться к полному инженерно-сервисному обслуживанию систем дистанционного управления арматурой с долгосрочной гарантией. Генеральный подрядчик берет на себя все этапы, включая проектирование кабельных трасс, монтаж шкафов автоматики, пусконаладку и сдачу объекта технадзору с полным пакетом исполнительной документации.

Внедряя комплексную автоматизацию, инженеры часто интерируют в общую систему управления предприятием современные колонки управления шланговыми задвижками, что сводит к нулю вероятность ошибок из-за человеческого фактора.

Часто задаваемые вопросы (FAQ)

Можно ли использовать колонку серии 901 для обычных клиновых чугунных задвижек?

Технически модификации выносных колонок схожи, но для шланговой арматуры критически важно учитывать величину полного хода нажимных траверс и крутящий момент. Серия 901 универсальна, однако комплектация, включающая длину шпинделя и ответные фланцы, всегда подбирается строго под тип запорной арматуры и диаметр условного прохода (ду 50, ду 100, ду 300).

Как часто необходимо обновлять сальниковую набивку в колонке дистанционного управления?

Периодичность обслуживания зависит от условий эксплуатации. Если узел установлен на открытом воздухе или в сыром помещении, проверку плотности и смазку резьбовой пары проводят не реже одного раза в полгода. Полную замену графитовой или фторопластовой набивки выполняют при появлении первых признаков люфта или потере плавности хода маховика.

Какое исполнение колонки выбрать для сейсмоактивных регионов или крайнего севера?

Для регионов с высокой сейсмической активностью и низкими температурами стандартные колонки из стали Ст3 не подходят. Проектировщики обязаны закладывать в проект конструкции из низколегированной стали 09г2с (климатическое исполнение ХЛ). Такое оборудование поставляется с официальным сертификатом сейсмоустойчивости на основании протоколов жестких заводских испытаний.
