Концевая фреза - инструмент, у которого "диаметр 10" ещё ничего не говорит о том, встанет ли она в конкретную операцию: решают длина рабочей части, общая длина и диаметр хвостовика. Разберём, как эти размеры связаны между собой у фрез с цилиндрическим хвостовиком по ГОСТ 17025-71 и на что смотреть при подборе.
Обозначение концевой фрезы
Типовая строка в прайсе или заявке: "Фреза концевая d 12 ц/х Р6АМ5 ГОСТ 17025". Здесь d 12 - диаметр рабочей части, ц/х - цилиндрический хвостовик, Р6АМ5 - быстрорежущая сталь (вариант Р6М5 с азотом, стойкость выше базовой), номер ГОСТ фиксирует исполнение и размерный ряд. Фрезы с коническим хвостовиком (конус Морзе) идут по другому стандарту - ГОСТ 17026, их не путают: тип хвостовика определяет, чем фрезу зажимать.
Размерный ряд ГОСТ 17025-71

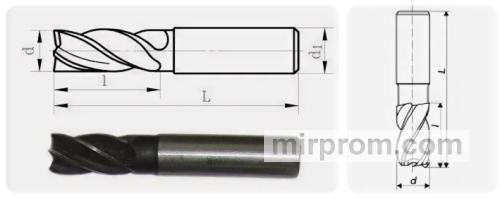

Ключевая особенность ряда - диаметр хвостовика не всегда равен диаметру рабочей части, а соседние диаметры делят одну заготовку по длинам. Формат ниже: рабочая длина / общая длина / хвостовик, мм:
- d 4 - 11 / 43 / 4;
- d 6 - 13 / 57 / 6;
- d 8 - 19 / 63 / 8;
- d 10 - 22 / 72 / 10;
- d 12 - 26 / 83 / 12;
- d 14 - 26 / 83 / 12;
- d 16 - 32 / 92 / 16;
- d 18 - 32 / 92 / 16;
- d 20 - 38 / 104 / 20.
Обратите внимание на пары 12/14 и 16/18: у них общие длины и хвостовик одинаковы. Практическое следствие - под фрезу d 14 не нужна цанга 14 мм, она зажимается той же цангой 12 мм, что экономит оснастку. И наоборот: заказывая цанговый патрон "под комплект фрез", считать нужно по хвостовикам, а не по диаметрам рабочей части.
Как выбирать по трём параметрам
- Рабочая длина должна перекрывать глубину обработки с запасом 1-2 мм, но не больше: лишний вылет - это вибрация, огранка на стенке и ускоренный износ. Для паза глубиной 15 мм фреза d 10 с рабочей длиной 22 мм - правильный выбор, а "длинная" универсальная - нет;
- Общая длина важна при работе в глубоких карманах и возле прижимов: до дна нужно достать, не зацепив патроном заготовку;
- Число зубьев: 3-4 зуба - стандарт для стали (жёстче, чище поверхность), 2 зуба - для алюминия и вязких сплавов, где нужен объём стружечной канавки.
Быстрорез или твёрдый сплав
Фрезы по ГОСТ 17025 - быстрорежущие (Р6М5, Р6АМ5, Р6М5К5). Их берут для универсальных станков, единичных и ремонтных работ: они дешевле, терпят нежёсткое крепление и рывки подачи. Твердосплавные концевые фрезы выигрывают на ЧПУ при стабильных режимах - скорость резания выше в 3-5 раз, но на ручной подаче их легко сколоть. Для участка с универсальным оборудованием разумная база - быстрорез с шагом диаметров через 1 мм, твёрдый сплав - точечно под конкретные серийные операции.
Сверить размеры по всему ряду и посмотреть наличие по диаметрам и маркам стали можно в каталоге фрез на instru.ru/frezy - там ряд ГОСТ 17025 представлен вместе с борфрезами, дисковыми и концевыми фрезами других исполнений, с фильтрами по диаметру и материалу.
Итог: три числа - рабочая длина, общая длина, хвостовик - определяют, встанет ли фреза в оснастку и выдержит ли операцию. Заявка вида "Фреза концевая d 12 ц/х Р6АМ5 ГОСТ 17025, z=4 - 10 шт" закрывает вопрос без единого уточняющего звонка.
