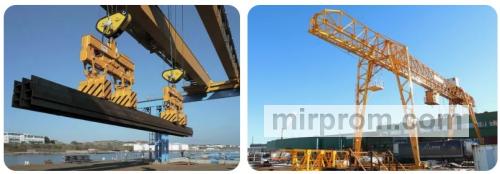

Эффективная обработка тяжелых грузов на открытых площадках часто упирается в человеческий фактор и скрытые дефекты инфраструктуры. Руководители предприятий регулярно сталкиваются с незапланированными простоями, когда наемная техника сжигает бюджет, а стационарные системы работают с перебоями. Грамотный подход к проектированию и установке опорных комплексов позволяет полностью исключить риски деформации элементов, ускорить логистические циклы и гарантировать стабильную работу объекта без штрафов надзорных органов. Наш многолетний опыт машиностроения показывает, что до 90% всех поломок и аварий закладываются еще на этапе заливки балластной призмы и сборки несущего моста.
Проблемы запуска складской логистики
Подбор грузоподъемного оборудования
Организация погрузочной зоны требует точного учета специфики обрабатываемого сырья и геометрии территории. Когда открытая площадка или крупный складской комплекс завалены металлопрокатом, железобетонными изделиями или контейнерами, логистика замедляется из-за отсутствия постоянного грузоподъемного средства. Попытки решить проблему привлечением сторонних мобильных подъемников приводят лишь к лавинообразному росту операционных расходов.
Ошибки при формировании технического задания на первичном этапе оборачиваются колоссальными убытками. Склад металлопроката в Подмосковье потерял 450 000 рублей за две недели простоя из-за неверно рассчитанного вылета консоли крана, задевавшего соседнее здание. Заказанный вслепую кран козловой кк типовой модификации просто не смог безопасно перемещать длинномерные пачки арматуры за пределы опорного контура, так как инженеры не учли ширину проезда для грузового автотранспорта. Козлик с недостаточным рабочим вылетом заставляет совершать двойные маневры, что перегружает ходовые тележки и увеличивает время цикла.
Многие владельцы бизнеса пытаются сэкономить, приобретая подержанные конструкции, но сталкиваются с тем, что ноги крана невозможно смонтировать на имеющейся площадке. Ширина колеи подкранового пути часто не совпадает с подготовленной насыпью.
Ошибки планирования площадки
Купленный б/у кран не встает на площадку, так как колея подкранового пути оказалась шире подготовленной насыпи.
Для предотвращения подобных аварий подкрановая подушка должна проходить послойную трамбовку с формированием правильной разуклонки для отвода талых и дождевых вод. Любое скопление влаги у основания рельса снижает несущую способность грунта и деформирует строительные элементы пути.
Конструкция промышленных кранов мостового типа
Расчет несущих элементов
Современное тяжелое машиностроение ориентировано на обеспечение максимальной жесткости несущих конструкций при минимально возможном собственном весе оборудования. Пролётное строение воспринимает основные изгибающие и крутящие моменты, возникающие при перемещении грузовой тележки с зафиксированным материалом.

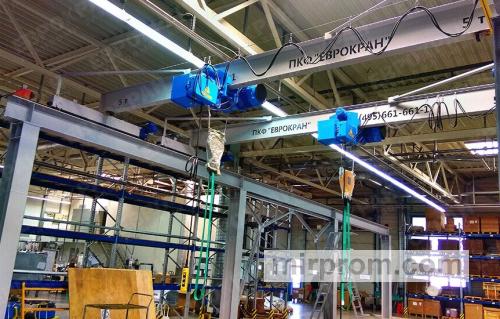

Инженеры завода ЕВРОКРАН при проектировании тяжелых серий отдают предпочтение балкам коробчатого сечения. В отличие от решетчатых ферм, коробка обладает повышенной сопротивляемостью к скручиванию и усталостным деформациям, что критически важно при многосменной работе. Распределение динамических воздействий происходит асимметрично: жесткая опора воспринимает продольные усилия от торможения моста, в то время как гибкая опора компенсирует температурные расширения металла и незначительные неровности рельсовых ниток, предотвращая заклинивание колес. Для производств с тяжелым режимом работы имеет смысл напрямую у изготовителя заказать производство электрических козловых кранов https://kranbalki.ru/ коробчатого типа, чтобы обеспечить многолетний запас прочности металлоконструкции.
Соединения силовых узлов
Стыковка пролетных балок и опорных стоек выполняется при помощи прецизионных монтажных узлов. Использование кустарных методов фиксации здесь недопустимо.
Технадзор контролирует натяжение каждого пальца и болтового соединения с помощью калиброванных динамометрических ключей, сверяя показатели с проектной ведомостью.
Листайте таблицу вправо ↔️
| Элемент конструкции | Тип исполнения | Критерий контроля технадзора |
| Главная балка | Коробчатое сечение | Отсутствие волнистости вертикальных стенок |
| Концевая балка | Сварная коробка | Соосность посадочных мест ходовых колес |
| Опора жесткая | Пространственная ферма | Отклонение от вертикали не более 0,001 высоты |
| Соединительный узел | Высокопрочные болты | Контроль крутящего момента динамометрическим ключом |
mirprom.com
Системы автоматики и управления движением
Модернизация электропривода
Энергоэффективность и плавность работы грузоподъемных механизмов напрямую зависят от используемой приводной архитектуры. Старые релейно-контакторные схемы с кулачковыми контроллерами постепенно уходят в прошлое из-за высокого износа тормозных шкивов и постоянных ударов в трансмиссии при переключении скоростей.
Электронный частотный преобразователь позволяет программировать индивидуальные рампы разгона и торможения, защищая короткозамкнутый электродвигатель от токовых перегрузок и перегрева обмоток. Перевод техники на частотное регулирование снижает пусковые токи в питающей сети предприятия, сохраняя стабильное напряжение для остального оборудования.
Дистанционный контроль работы

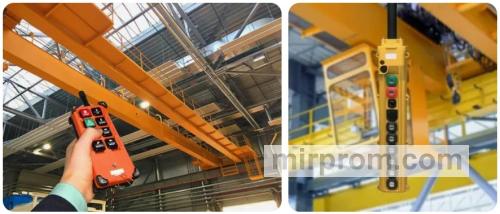

Перевод техники на управление с пола открывает новые возможности для оптимизации штата склада. Внедрение радиоуправления позволяет полностью отказаться от услуг крановщика в кабине и перевести управление непосредственно на землю. Комплекты беспроводных систем, такие как пульт радиоуправления, позволяют стропальщику самостоятельно осуществлять зацепку и перемещение груза, находясь на безопасном расстоянии от зоны потенциального падения предметов. Цифровые регистраторы параметров работы непрерывно транслируют данные о массе груза и наработке циклов по помехозащищенной шине CAN на центральный модуль. Если на вашем объекте установлены импортные тали, наша компания выступит как проверенный сертифицированный поставщик оригинальных компонентов для их бесшовной интеграции с отечественными системами автоматики.
Устройство и монтаж наземного подкранового пути
Геодезическая подготовка и допуски
Безопасное перемещение многотонной конструкции невозможно без идеально уложенного рельсового основания. Наземный подкрановый путь является сложным инженерным сооружением, требующим регулярного контроля геометрических параметров. Перед началом сборки металлоконструкций на объекте выполняется комплексная подготовка территории, включающая геодезическую разбивку осей.
Профессиональная планово высотная съемка наземного подкранового пути позволяет выявить отклонения рельсовых ниток от проектного положения еще до момента первой посадки крана на рельсы. Инженеры замеряют ширину колеи, продольный и поперечный уклон, а также стыковые зазоры. Любая стрела прогиба или просадка шпалы под весом ходовой тележки приводит к повышенному износу реборд колес и может вызвать заклинивание привода. По завершении нивелирования оформляется строгий комплект исполнительной документации и акты скрытых работ на подсыпку и дренажные системы. Чтобы минимизировать риски последующих переделок, рекомендуется заранее уточнить, какая на профессиональный монтаж наземного подкранового пути цена установлена заводом-изготовителем, и доверить эти операции сертифицированным звеньям.
Элементы безопасности пути

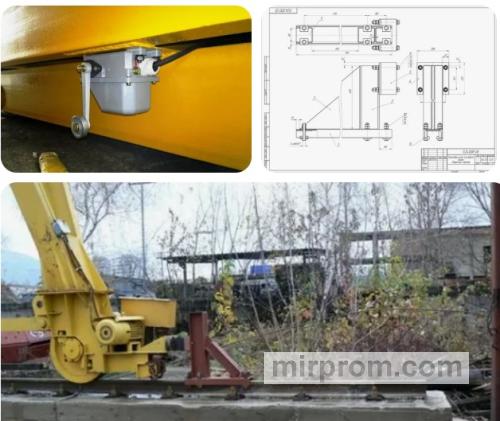

Особое внимание уделяется краям путей, где монтируются механические ограничители движения.
На концах рельсового полотна жестко фиксируются стационарные тупиковые упоры, способные погасить кинетическую энергию удара при отказе тормозов привода. Все металлические элементы путей в обязательном порядке объединяются в общий заземляющий контур согласно предписаниям ПУЭ.
Экспертиза промышленной безопасности и риски
Неразрушающий контроль швов
Эксплуатация подъемных сооружений на производстве неразрывно связана с жестким государственным регулированием. Любой козловой комплекс относится к объектам повышенной опасности, что требует своевременного проведения технического аудита и дефектоскопии силовых элементов.
Специализированная ультразвуковая дефектоскопия сварных соединений крана позволяет обнаружить внутренние трещины, непровары и шлаковые включения в скрытых полостях, которые невозможно заметить при обычном визуальном осмотре. Эксперты сертифицированной лаборатории применяют УЗД-сканирование и вихретоковый контроль в зонах максимального скопления усталостных напряжений — у корня сварного шва в местах соединения ездовой балки со стойками. Своевременное обнаружение микротрещин предотвращает лавинообразное разрушение проката.
Ввод крана в эксплуатацию
Перед официальной регистрацией оборудования в органах Ростехнадзора и каждые 12 месяцев в процессе эксплуатации объект подвергается обязательным испытаниям.

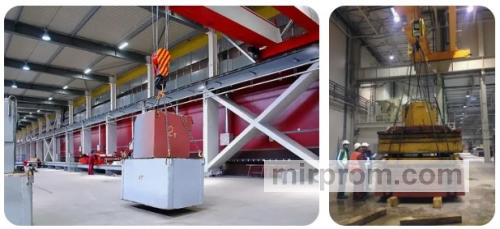

Техническое освидетельствование включает статическую проверку полуторной нагрузкой для контроля отсутствия остаточных прогибов моста и динамический тест с перегрузом в 10% для оценки чёткости срабатывания тормозных механизмов. Все полученные числовые параметры, результаты замера сопротивления изоляции кабелей и отметки о работоспособности блокировок инспектор заносит в паспорт оборудования, после чего крановщик получает право сделать первую запись в новом вахтенном журнале.
Варианты комплектации и бюджет
Бюджет Эконом
Данное исполнение рассчитано на предприятия с невысокой интенсивностью работы, где подъемные операции выполняются несколько раз в смену. В основе лежит легкая ферменная металлоконструкция, собираемая из стандартного фасонного проката, что существенно снижает конечную стоимость сметы. Управление механизмами реализуется по классической релейно-контакторной схеме с использованием кулачковых контроллеров. В качестве подъемного органа применяется стандартный канатный тельфер, поставляемый нашей компанией от надежных партнерских заводов. Противоугонные системы имеют ручной винтовой привод.
Бюджет Оптимальный
Наиболее востребованная конфигурация для промышленных баз, логистических терминалов и металлобаз со средней и высокой загрузкой. Мост крана изготавливается из жесткого стального коробчатого профиля. На механизмах передвижения устанавливается частотное регулирование, предотвращающее раскачивание длинномерных предметов. Система управления включает эргономичный радиопульт с пола, работающий в тандеме со стационарной утепленной кабиной. Приводы комплектуются высоконадежными мотор-редукторами производства Болгарии.
Бюджет Премиум
Индивидуальный высокотехнологичный комплекс инжиниринга для непрерывных производственных циклов и портовых терминалов. Кран оснащается стопроцентным частотным регулированием всех осей движения, включая главный подъем. Управление интегрируется в единую цифровую WMS-систему предприятия по CAN-интерфейсу. Безопасность обеспечивается оптическими лазерными датчиками сближения, электронными весоизмерительными преобразователями и дублированными регистраторами параметров. Кабина оператора оборудуется климат-контролем и виброизоляцией, а долгосрочная бездефектная работа гарантируется расширенным двухсторонним договором на техническое обслуживание. Чтобы запустить проект, экономистам предприятия достаточно передать нашим инженерам заполненный опросный лист для точного расчета стоимость монтажа козлового крана расчет сметы.
Часто задаваемые вопросы (FAQ)
Как часто нужно проводить геодезическую съемку подкранового пути?
Планово высотная съемка наземного подкранового пути козлового крана должна выполняться инженерными службами предприятия не менее одного раза в год в рамках планового обслуживания. Проведение внеочередного нивелирования рельсов требуется сразу после весеннего оттаивания грунта, при обнаружении признаков упругой осадки балластной призмы или в случае выявления неравномерного износа реборд ходовых колес.
В чем разница между жесткой и гибкой опорой козлового крана?
Конструкция опор мостовых систем адаптирована для компенсации деформаций. Жесткая опора прочно соединена с пролетным строением под прямым углом и удерживает мост от продольных смещений. Гибкая или шарнирная нога крепится к балке через подвижный шарнир. Это позволяет конструкции слегка изменять шаг при температурных колебаниях длины моста, разгружая ходовые тележки и исключая заклинивание колес на путях.
Можно ли использовать козловой кран при сильном ветре или морозе?
Допустимый морозный режим и температурный диапазон эксплуатации прописываются изготовителем в паспорте (стандартно от -40 до +40 градусов). Работа при ветре силой более 14 м/с должна быть немедленно остановлена. Машинист обязан опустить груз, обесточить вводную панель и зафиксировать технику на рельсах с помощью ручных или автоматических клещевых захватов для исключения угона ветром.
