Статья описывает пошаговый алгоритм подбора станочной оснастки для металлообработки на станках с числовым программным управлением. Читатель узнает методы снижения износа резцов и правила защиты оборудования от аварийных поломок.
Проблемы точности металлообработки и быстрый износ фрез на ЧПУ
Причины быстрого выкрашивания твердосплавных пластин
Оператор запускает дорогую японскую фрезу на новом цикле, а она скалывается на первых секундах захода в металл, портя дорогостоящую заготовку. Из личной практики: такое разрушение режущей кромки часто происходит из-за недостаточной жесткости всей технологической системы цеха. Динамические удары при врезании вызывают мгновенные сколы зубьев и приводят к налипанию обрабатываемого материала на рабочие поверхности. Резкие скачки термической и механической нагрузки вызывают микротрещины на импортных резцах со сменными элементами.
Неправильный выбор направления вращения шпинделя или попутного метода фрезерования гарантированно уничтожает инструмент.

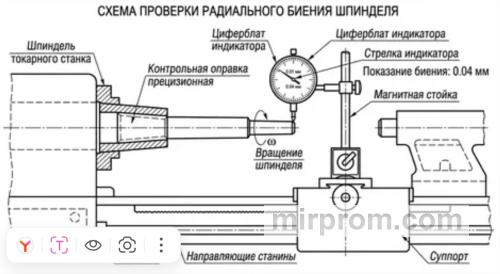

Устранение биения инструмента в шпинделе
Деталь после растачивания получается овальной вместо круглой, а ОТК разворачивает всю партию в утиль из-за несоответствия квалитету. На реальных объектах сталкивались с тем, что причиной брака становится банальная грязь на сопрягаемых поверхностях патрона. Заусенцы и мелкая металлическая пыль внутри конуса нарушают центровку и вызывают биение кромок. Оператор обязан тщательно продефектовать и очистить посадочное место перед фиксацией оправки. Применение измерительных приборов позволяет своевременно выявить отклонения геометрии и спасти партию деталей от утилизации.
Регулярная наладка и калибровка шпиндельной головки гарантируют получение идеального кругового профиля отверстий.
Выбор инструментальной оснастки под разные типы шпинделей
Спецификация систем вспомогательного инструмента
При обработке глубокого паза фрезу вытягивает из цанги, и она зарывается в тело детали, ломясь у самого основания. По опыту технадзора: монтажники-новички часто грешат тем, что затягивают гайку обычным газовым ключом со срывом шлица. Для надежного удержания цилиндрических хвостовиков подходят прецизионные цанговые зажимы серии ЕР. Силовое фрезерование требует применения более жестких термопатронов или гидропластовых оправок. Тяжелые заготовки круглого сечения зажимают в трехкулачковые гидравлические или реечные патроны для безопасного силового точения.
Правильное распределение крутящего момента повышает точность межоперационного переноса и снижает вибрации.
Листайте таблицу вправо ↔️
| Тип оправки или оснастки | Применяемый хвостовик | Область применения на ЧПУ | Проверочный маркер технадзора |
| Патрон цанговый ЕР | Цилиндрический тип | Чистовое и получистовое фрезерование пазов | Контроль биения по затяжной гайке |
| Оправка с конусом | Конический тип | Силовое сверление глубоких отверстий | Проверка плотности посадки в шпинделе |
| Патрон кулачковый реечный | Круглые заготовки | Токарная обработка тяжелых стальных валов | Проверка усилия зажима манометром |
mirprom.com
Высокопроизводительные твердосплавные сплавы и геометрия резания
Премиальные линейки твердых сплавов для тяжелых условий
При фрезеровании нержавейки обычный инструмент «горит» и садится через каждые два прохода, останавливая всю линию на переналадку. Из личной практики: покупка дешевых резцов для обработки нержавеющих и жаропрочных сплавов оборачивается огромными убытками. Промышленные предприятия внедряют оригинальный металлорежущий инструмент японских брендов для работы в тяжелых условиях. Специальное многослойное износостойкое покрытие защищает кромку от абразивного износа и образования притирочных лысок. Премиальные марки сплавов позволяют работать на повышенных скоростях без риска мгновенной деградации инструмента.
Качественная технологическая оснастка ast-solutions.ru окупается за счет снижения времени вынужденного простоя оборудования.
Геометрия фрез для обработки контуров и глубоких пазов

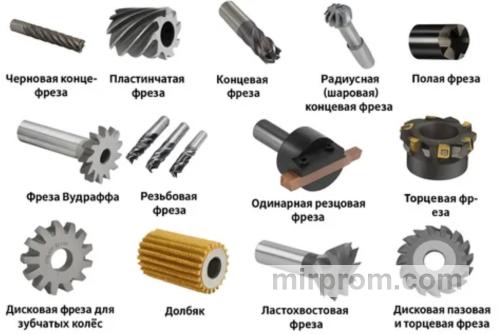

Длинная фреза начинает свистеть и вибрировать на всю мастерскую, оставляя на стенках глубокие риски и волны. На реальных объектах сталкивались с тем, что операторы используют стандартный концевой инструмент для глубоких карманов. Обработка сложных пресс-форм требует внедрения специальных радиусных и сферических моделей с удлиненной рабочей частью. Прогрессивный шаг винтовых стружечных канавок эффективно измельчает и выводит шлам из зоны резания. Торцевые модели со сменными элементами обеспечивают высокую скорость съема при обработке открытых уступов.
Оптимальный угол наклона спирали снижает осевую составляющую силы резания и защищает шпиндель.
Физические параметры резания и расчет нагрузок на шпиндель
Алгоритм расчета режимов резания для станка ЧПУ
Технолог завысил подачу в программе, шпиндель моментально "встал" по перегрузке, а защитная автоматика вырубила весь станок. Монтажники-новички часто грешат тем, что выставляют параметры обработки без учета реальной жесткости станка. Расчет начинают с определения базовой скорости резания по таблицам производителя под конкретную марку легированной стали. Далее вычисляют номинальные обороты шпинделя с учетом диаметра и вылета зажимной оправки из шпиндельного узла. Обязательно вводят корректирующий коэффициент на износ кромок для предотвращения перегрузки электрического привода станка.
Грамотный расчет машинного времени позволяет составить точную технологическую смету без риска поломки оборудования.
Роль смазочно-охлаждающих жидкостей в снижении трения
Из форсунок идет слабый напор эмульсии, в зоне резания валит дым, и деталь деформируется от критического перегрева. По опыту технадзора: экономия на концентрате эмульсии приводит к тепловому шоку и растрескиванию твердого сплава. Подача охлаждающей жидкости под высоким давлением эффективно вымывает металлическую стружку из глубоких пазов и отверстий. При обработке хрупких материалов или закаленных сталей используют метод сухого фрезерования с подачей сжатого воздуха. Постоянный контроль температуры в зоне контакта предотвращает появление прижогов и внутренних напряжений в металле.
Стабильный температурный режим гарантирует сохранение точных геометрических размеров готового изделия.
Технический контроль геометрии и межоперационные измерения
Автоматизация контроля инструмента внутри рабочей зоны станка

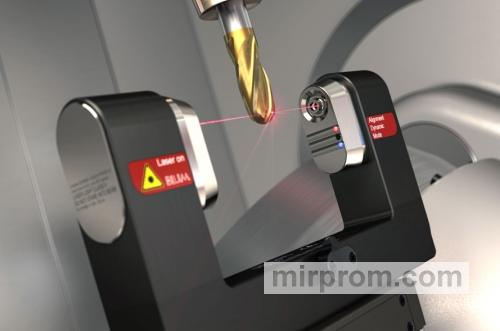

После ручной привязки фрезы "на глаз" по бумажке первый же проход срезает лишний миллиметр с базовой поверхности дорогого литья. Из личной практики: ручной ввод координат инструмента в стойку управления ЧПУ остается главным источником брака. Современные обрабатывающие центры используют контактный измерительный щуп для автоматического определения длины и диаметра фрезы. Лазерные системы контроля с фотоэлементами способны фиксировать поломку отдельного зуба прямо во время выполнения цикла обработки. Автоматическая коррекция износа в программе исключает влияние человеческого фактора на точность партии.
Внедрение измерительных циклов в управляющую программу снижает время финишного контроля готовой продукции.
Инструменты для ручного контроля готовой продукции
Деталь сняли со станка, померили старым стертым штангенциркулем — вроде в допуске, а на сборке у заказчика вал не лезет в подшипник. На реальных объектах сталкивались с тем, что мерительный инструмент в цехах годами не проходит поверку. Для точной верификации ответственных отверстий после растачивания применяют специальный индикаторный измерительный нутромер. Проверку наружных линейных размеров выполняют микрометрами, настроенными по эталонным плоскопараллельным концевым мерам длины. Периодический контроль геометрической формы тонкостенных втулок предотвращает скрытую овальность и конусность готовых изделий.
Своевременная калибровка цеховых приборов гарантирует строгое соответствие деталей требованиям конструкторской документации.
Нормативно-правовая база, стандарты ГОСТ и безопасность работ

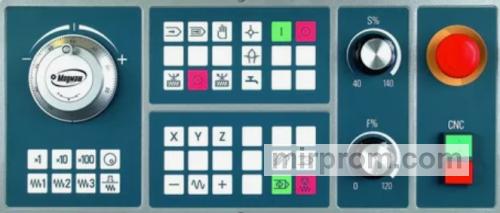

Соответствие оборудования требованиям стандартов
Инспектор технадзора останавливает работу всего токарного цеха из-за отсутствия защитных экранов на старых модернизированных станках. По опыту технадзора: руководители участков часто забывают про жесткие требования стандартов по охране труда. Металлообрабатывающие станки обязаны иметь подвижные защитные ограждения со специальной концевой блокировкой пуска шпинделя. Электрические распределительные шкафы систем управления подключают в строгом соответствии с правилами безопасной эксплуатации электроустановок. Монтаж тяжелого оборудования выполняют на виброизолирующий фундамент после составления официального акта на скрытые работы.
Соблюдение правил пожарной и электрической безопасности исключает риски аварий и травмирования персонала цеха.
Варианты реализации и financial аудит проекта
Самостоятельный монтаж и законная экономия
Сценарий экономии предполагает подбор и установку стандартной станочной оснастки силами штатных наладчиков предприятия. Для снижения затрат закупают инструмент отечественного производства по государственным стандартам и простые механические оправки. Такой подход оправдан для мелкосерийного производства простых деталей, не требующих экстремальных режимов обработки. Нельзя экономить на качестве сменных твердосплавных пластин для черновых проходов. Разрушение некачественного элемента мгновенно уничтожает дорогой корпус фрезы и ломает заготовку.
Грамотное распределение бюджета позволяет снизить стартовые затраты на запуск нового металлообрабатывающего участка.
Привлечение частного мастера и контроль качества
Оптимальный сценарий включает наем опытного приходящего технолога-программиста для разработки управляющих программ и подбора оснастки. Специалист выполнит юстировку суппорта, проверит соосность револьверной головы и настроит режимы под конкретную номенклатуру. Контроль скрытых работ включает проверку радиального биения шпиндельного узла и жесткости фиксации зажимных приспособлений. Оплата услуг мастера привязывается к выпуску первой годной детали, успешно прошедшей контроль заводского ОТК.
Такой метод снижает риски технологических ошибок без раздувания штата постоянных сотрудников цеха.
Делегирование профильной компании под ключ
Премиальный сценарий подразумевает заключение договора на полное инженерное сопровождение с официальным дистрибьютором оборудования. Заказчик поручает инженерам компании заказать металлорежущий инструмент мировых брендов под задачи своего производства. Специалисты выполняют проектирование технологии, интеграцию автоматических систем измерения, обучение операторов и запуск линии. Договор гарантирует достижение заданного времени цикла обработки и фиксированную себестоимость единицы продукции.
Комплексный подход обеспечивает максимальную производительность оборудования и расширенную гарантию на всю оснастку.
Часто задаваемые вопросы (FAQ)
Почему ломается фреза при первом заходе в металл?
Чаще всего поломка вызвана ошибкой оператора при вводе значения вылета инструмента в стойку управления. К мгновенному сколу также приводит скопившаяся грязь внутри зажимной цанги или неправильно заданное направление вращения шпинделя.
Можно ли использовать оснастку по дереву на станке ЧПУ по металлу?
Категорически запрещено из-за принципиального различия физики процесса обработки материалов. Деревообрабатывающий инструмент не обладает необходимой жесткостью и термостойкостью, поэтому мгновенно разрушится от колоссальных сил резания.
Как определить, что твердосплавная пластина изношена и требует замены?
Главными признаками критического износа служат появление резкого свиста при работе и ухудшение шероховатости поверхности детали. Стружка меняет форму и цвет, а на самой режущей кромке появляются визуальные сколы или темные затертые лыски.
