Мезонинные стеллажи — многоярусные сборно-разборные конструкции, которые увеличивают полезную площадь склада без расширения здания. Мезонинные стеллажи монтируют внутри помещений с высотой потолка от 4 метров, создавая дополнительные уровни хранения. Решение востребовано там, где каждый квадратный метр влияет на операционные затраты.
Что такое мезонинная конструкция
Конструктивно мезонин — это «второй этаж» на стальном каркасе. Основные элементы: колонны, балки, настил, лестницы, ограждения. Нагрузка распределяется через узлы жёсткости, что обеспечивает устойчивость при динамических воздействиях. Кстати, модульная сборка позволяет адаптировать систему под ТЗ заказчика без сварочных работ на объекте.
Типы исполнения различают по несущей основе:
- на колоннах — автономные конструкции, независимые от стеллажей;

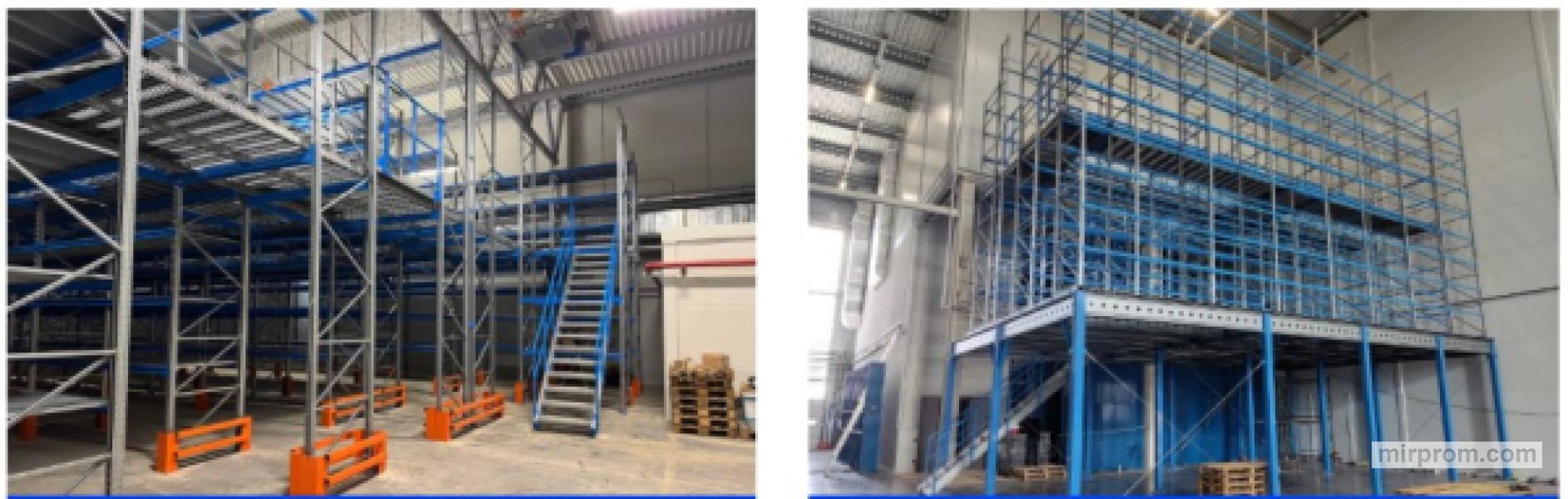

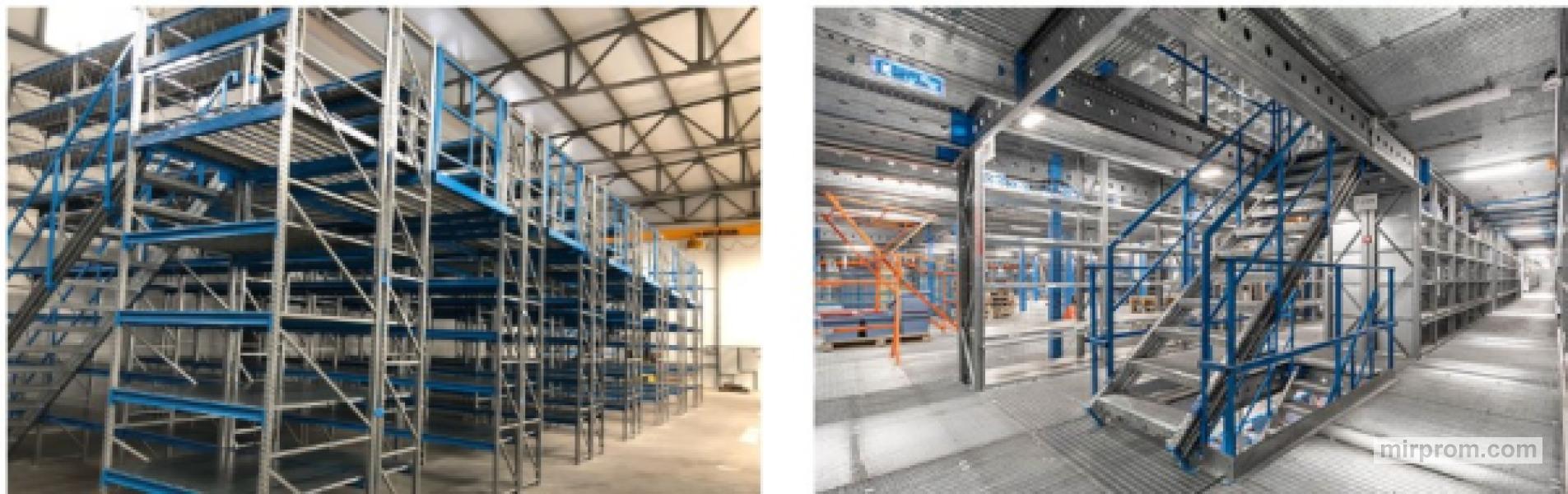

- на рамах — интеграция с полочными или паллетными стеллажами;
- гибридные — комбинация под комбинированное хранение (короба + паллеты).
Заметьте: выбор типа влияет на коэффициент готовности системы — время простоя при модернизации у рамных решений ниже.
Нормативная база и требования безопасности
Проектирование ведут по ГОСТ Р 59912-2021 «Складские мезонины на колоннах. Общие технические условия» — стандарт определяет параметры объекта как самостоятельной единицы стандартизации. Документ регламентирует:
«Элементы мезонинов, с которыми соприкасается персонал, не должны иметь режущих кромок, острых углов и шероховатых поверхностей, которые могут нанести травму».
Пожарная безопасность требует отдельных техусловий (СТУ), поскольку единого норматива для многоуровневых складов пока нет. Предел огнестойкости несущих конструкций — не менее R15, материалы — негорючие. Высота эвакуационных проходов — от 2,2 м по СНиП (Строительные нормы и правила).
Технические параметры и расчёт нагрузки
Грузоподъёмность — ключевой параметр. Диапазоны по назначению:
| Категория | Нагрузка, кг/м² | Применение |
| Лёгкая | до 250 | Архивы, ручное хранение коробов |
| Средняя | 250–500 | Товары в упаковке, лёгкая техника |
| Тяжёлая | 500–1000 | Паллеты, промышленное оборудование |
Пример расчёта: склад 200 м², плотность 8 коробов/м² по 20 кг. Базовая нагрузка 160 кг/м² + запас 40% = 224 кг/м². Достаточно лёгкого исполнения.
Высота яруса зависит от эргономики: для работы людей — 2,2–2,4 м, под паллеты — 2,7–3,2 м. При высоте помещения 6 м рационально разделить пространство: нижний уровень 2,7 м под технику, верхний 3,3 м под стеллажи.
Области применения: от склада до производства
Складские помещения. Увеличение вместимости в 2–3 раза без капитального строительства. Актуально для товаров с высокой оборачиваемостью.
Логистические центры. Сортировка потоков на разных уровнях сокращает время подбора заказа. Интеграция с конвейерными линиями повышает коэффициент готовности участка.
Производственные предприятия. Хранение материалов, инструментов, оснастки в шаговой доступности от рабочих зон. Снижение простоев — до 15% по опыту внедрений.
Автосервисы и склады запасных частей. Удобная группировка деталей по категориям, быстрый доступ без лишнего перемещения. По опыту коллег, время поиска позиции сокращается на 30–40%.
Строительные компании. Хранение длинномеров, крепежа, инструмента. Адаптация под ТЗ позволяет учесть габариты специфичных грузов.
Критерии выбора под задачи предприятия
Не все параметры равнозначны. Приоритеты зависят от интента:
- Тип хранимых грузов. Масса, габариты, условия хранения определяют прочностные характеристики каркаса.
- Грузоподъёмность. Стандартные модели выдерживают 500–1000 кг на полку, но под паллеты требуются усиленные балки.
- Габариты помещения. Учитывают высоту до перекрытия, расположение колонн, зоны погрузки.
- Регулируемость полок. Шаг регулировки 50–75 мм позволяет гибко менять конфигурацию под номенклатуру.
- Материал конструкции. Сталь Ст3 пс с порошковым покрытием — оптимальный баланс прочности и коррозионной стойкости.
Важно: настил выбирают под нагрузку. Перфорированный металл — для вентиляции, фанера — под короба, решётчатые панели — для лёгких грузов.
Кейс внедрения: склад запчастей в Красноярске
Задача: увеличить площадь хранения автозапчастей без аренды дополнительного помещения. Решение: мезонин на базе средне-грузовых стеллажей.
| Параметр | Значение |
| Габариты мезонина | 20 000 × 17 000 мм |
| Высота стеллажей | 4 000 мм |
| Уровней хранения | 7 шт. |
| Грузоподъёмность полки | 200 кг |
| Нагрузка перекрытия | 150 кг/м² |
| Настил | оцинкованный перфорированный |
Результат: полезная площадь выросла на 340 м², время комплектации заказа сократилось на 22%. Шеф-монтаж и адаптация под ТЗ заняли 14 дней. Межремонтный период — 5 лет при ежегодном ТО.
Эксплуатация и межремонтный период
Срок службы конструкции — более 20 лет при соблюдении регламента. Ключевые требования:
- ежеквартальный осмотр узлов крепления на предмет коррозии;
- контроль затяжки болтовых соединений (момент по паспорту);
- очистка настила от пыли и загрязнений для сохранения противоскользящих свойств.
По мнению специалистов, 80% преждевременного износа связано с перегрузом сверх расчётных значений. Поэтому маркировка допустимой нагрузки на каждом ярусе — не формальность, а необходимость.
Но это не всё. При планировании модернизации склада заложите резерв по нагрузке 15–20% — это расширит варианты адаптации под будущие задачи без замены каркаса.
