Свойства нанокомпозитных покрытий для высокоскоростной обработки
Комплекс характеристик для экстремальных режимов
Нанокомпозитные покрытия обладают комплексом свойств, необходимых для работы инструмента на высокоскоростных режимах:
- ✓ высокая твердость
- ✓ высокая вязкость
- ✓ высокая термостойкость
- ✓ низкий коэффициент трения
Это не просто набор характеристик. Это именно комплекс. Все свойства работают вместе. Одно без другого не дает нужного эффекта.
Представьте: высокая твердость без вязкости — покрытие будет хрупким. Высокая термостойкость без низкого трения — инструмент будет перегреваться. Нужен баланс.
Наноструктура: керамические зерна в аморфной матрице
Секрет успеха на наноуровне
Этот комплекс свойств обеспечивается за счет особой нанокомпозитной структуры покрытий, представляющей собой нанокристаллитные керамические зерна, распределенные в аморфной (или кристаллической) матрице.
Как это работает?
| Компонент структуры | Функция | Результат |
|---|---|---|
| Нанокристаллитные керамические зерна | Обеспечивают твердость | Износостойкость |
| Аморфная матрица | Поглощает энергию | Вязкость, отсутствие трещин |
| Наноразмер зерен | Увеличивает границы | Препятствие для дислокаций |
Наноразмер — это ключ. Чем меньше зерна, тем больше границ между ними. А границы — это препятствия для распространения трещин.
Это как кирпичная стена. Маленькие кирпичи с раствором между ними прочнее, чем один большой монолит.
Проблема импортного инструмента: работа до первой заточки
Парадокс дорогого одноразового использования
К сожалению, большинство российских предприятий пока что использует импортный инструмент для металлообработки.
Такой инструмент служит до первой перезаточки, так как без покрытия он не работает на требуемых режимах и выходит из строя.
Подумайте об этом: дорогой импортный инструмент используется ОДИН РАЗ. До первой заточки. Потом — выбрасывают или переплавляют.
Таким образом, в себестоимость изготовления заложено однократное использование дорогого импортного инструмента.
В то время как его можно:
- Заново перетачивать
- Повторно наносить покрытие
- Использовать несколько раз
Это факт. Покрытие — это не разовая инвестиция. Это многократное использование.
| Подход | Количество использований | Себестоимость |
|---|---|---|
| Импортный без покрытия | 1 раз | 100% |
| С нанесением покрытия | 3-5 раз | 20-33% |
| Экономия | — | 67-80% |
Альтернатива импорту: вакуумные установки с 2004 года
Отечественное решение мирового уровня

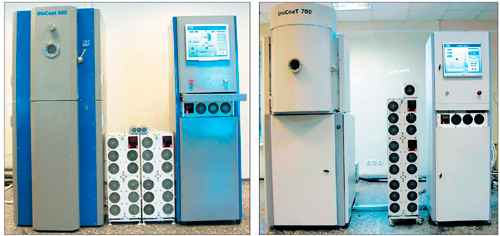

Альтернатива импорту существует — это нанесение защитно-упрочняющих нанокомпозитных покрытий на вакуумных установках, производимых НПФ «Элан-Практик» с 2004 года.
2004 год — это не вчера. Это 6+ лет опыта к моменту публикации. Десятки установленных установок. Реальные результаты.
Широкая гамма покрытий
Вакуумные установки НПФ «Элан-Практик» позволяют наносить широкую гамму упрочняющих покрытий для решения задач:
- → высокоскоростной обработки
- → металлообработки без СОЖ
- → штамповки
- → вытяжки
- → литья под давлением
- → и других технологических процессов
Универсальность — это важно. Одна установка — множество применений.
Области применения: от металлообработки до литья под давлением
Не только режущий инструмент
Нанокомпозитные покрытия применяются не только для режущего инструмента. Спектр шире:
| Область применения | Что упрочняют | Эффект |
|---|---|---|
| Металлообработка | Фрезы, сверла, резцы | Стойкость, скорость |
| Штамповка | Штампы, пуансоны | Износостойкость |
| Вытяжка | Матрицы, пуансоны | Снижение трения |
| Литье под давлением | Пресс-формы | Термостойкость |
| Монетное дело | Штемпеля | Качество поверхности |
Клиенты НПФ Элан-Практик: от Монетного двора до авиастроения
Реальные предприятия — реальные результаты
Среди покупателей вакуумных установок НПФ «Элан-Практик»:
Московский Монетный двор
Упрочнение монетных штемпелей, в том числе штемпелей для proof-монет, имеющих зеркальную поверхность.
Proof-монеты — это высший класс качества. Зеркальная поверхность. Любая царапина — брак. Покрытие должно быть идеальным.
ГосНИИМаш
Упрочнение режущего инструмента и штампов.
КЭМЗ – Инструмент
Упрочнение режущего инструмента и штампов.
Пермский государственный технический университет
Упрочнение режущего инструмента.
Московский институт стали и сплавов
Упрочняющие покрытия на основе боридов.
Бориды — это особая категория. Сверхтвердые материалы для экстремальных условий.
Владимирский госуниверситет
Упрочнение режущего инструмента и штампов.
Ковровский механический завод
Упрочняющие покрытия на инструмент для обработки силуминов.
Силумины — алюминиевые сплавы с кремнием. Липкий материал. Требует особых покрытий с низким трением.
Обработка нержавейки, титана и жаропрочных сплавов
Трудные материалы — не проблема
Следует отметить высокую работоспособность инструмента с низкофрикционными нанокомпозитными покрытиями НПФ «Элан-Практик» при обработке:
- ★ нержавеющей стали
- ★ титановых сплавов
- ★ жаропрочных никелевых сплавов
Это «большая тройка» трудных материалов. Каждый по-своему сложен:
| Материал | Проблема | Решение покрытия |
|---|---|---|
| Нержавеющая сталь | Вязкая, налипает | Низкое трение |
| Титан | Низкая теплопроводность | Термостойкость |
| Никелевые сплавы | Жаропрочность | Высокая твердость при температуре |
Снижение шероховатости для деталей авиационных ГТД
Качество поверхности — критический параметр
Инструмент с низкофрикционным нанокомпозитным покрытием позволяет также уменьшить шероховатость обрабатываемой поверхности.
Что особенно важно в производстве ответственных деталей авиационных ГТД (газотурбинных двигателей).
Почему это так важно?
Шероховатость — это концентрация напряжений. Чем глаже поверхность, тем выше усталостная прочность. Для лопаток турбин это вопрос безопасности полетов.
Кейс НПО САТУРН: улучшение качества в 2 раза
Реальный результат в авиастроении
В частности, при фрезеровке лопастей вентилятора из титанового сплава на НПО «САТУРН» покрытия НПФ «Элан-Практик» позволили улучшить качество обработки в два раза.
Два раза! Это не 10-20%. Это 100% улучшение.
Титановые лопасти вентилятора — это сложнейшая деталь. Тонкие стенки, сложные поверхности, высокие требования к качеству.
Рис. Инструмент с нанокомпозитным покрытием для обработки титановых сплавов
Рекомендации для авиастроения
В результате проведенных испытаний в НПО «САТУРН» покрытия НПФ «Элан-Практик» рекомендованы для использования при изготовлении деталей ГТД.
Это серьезное признание. Авиационная промышленность не рекомендует что попало. Только проверенное, надежное, качественное.
| Параметр | До покрытия | С покрытием Элан-Практик | Улучшение |
|---|---|---|---|
| Качество обработки | Базовое | В 2 раза лучше | 100% |
| Шероховатость | Высокая | Низкая | Существенное |
| Стойкость инструмента | Низкая | Высокая | Значительное |
| Рекомендация | — | Для ГТД | Одобрено |
*см. статью: В.В. Сутягин, С.А. Сайкин «Повышение ресурса концевого инструмента за счет применения нанокомпозитных PVD покрытий при обработке титановых сплавов в авиастроении», Упрочняющие технологии и покрытия, М. 5 (41) 2008 г.
Контакты НПФ Элан-Практик в Дзержинске
Свяжитесь с производителями
Нанокомпозитные покрытия — это не просто мода. Это необходимость для современного производства.
Особенно когда речь идет о:
- → высокоскоростной обработке
- → трудных материалах
- → ответственных деталях
- → снижении себестоимости
НПФ «Элан-Практик» предлагает не просто покрытия. Предлагает решение.
От вакуумных установок до технологии нанесения. От консультации до внедрения.
НПФ «Элан-Практик»
606032, г. Дзержинск, Нижегородской обл., ул. Бутлерова, 51
Тел. (8313) 28-10-44
Тел./Факс (8313) 27-40-45
Email: praktik@sinn.ru
Отечественные технологии. Мировое качество. Реальные результаты.
Не ждите, пока импортный инструмент подведет. Переходите на нанокомпозитные покрытия уже сегодня.
