Уникальная система подачи СОТС: прорыв в технологии
Четырехканальная подача охлаждающей жидкости
CoroMill QD — первая фреза в своем классе, получившая внутренний подвод СОТС. Sandvik Coromant верен своим принципам и создал очередную инновацию: четырехканальную подачу охлаждающе-смазывающей жидкости через адаптер непосредственно к фрезе.
Эта технология реализована на всех адаптерах для закрепления фрез CoroMill QD. Благодаря такому решению СОТС направляется точно в зону резания, полностью заполняя канавку. Вымывание стружки из канавки существенно упрощается — пластины специальной геометрии деформируют стружку, уменьшая ее ширину.
Преимущества точной подачи
Точная доставка охлаждающей жидкости в зону резания — это не просто удобство. Это фундаментальное улучшение процесса обработки. Когда СОТС попадает точно туда, где нужно, эффективность охлаждения возрастает в разы. А значит, растет и стойкость инструмента.
Технические характеристики и возможности применения
Основные параметры фрезы
CoroMill QD разработан для решения конкретных задач. Давайте разберемся с характеристиками:
| Параметр | Значение |
|---|---|
| Ширина резания | 3–5 мм |
| Вылет | до 119 мм |
| Диаметр фрезы | 80–315 мм |
| Обрабатываемые материалы | ISO P и ISO M |
| Особенность | Внутренний подвод СОЖ |
| Применение | Отрезка и обработка глубоких канавок |
Где применяется CoroMill QD
Фреза предназначена для отрезки и обработки глубоких канавок. Это востребовано во многих отраслях — от общего машиностроения до высокотехнологичных производств. Возможность работы с материалами групп ISO P (стали) и ISO M (нержавеющие стали) расширяет сферу применения.
Борьба с вибрацией: антивибрационные адаптеры Silent Tools
Проблема вибрации при обработке канавок
Эвакуация стружки — важный фактор, но не единственный. При обработке канавок, особенно внутренних, с большим вылетом инструмента неизбежно возникает вибрация. Если вылет очень большой, чрезмерная нестабильность системы может вынудить прекратить обработку вовсе.
Появляется острая необходимость борьбы с вибрациями. И Sandvik Coromant предлагает решение.
Технология Silent Tools™

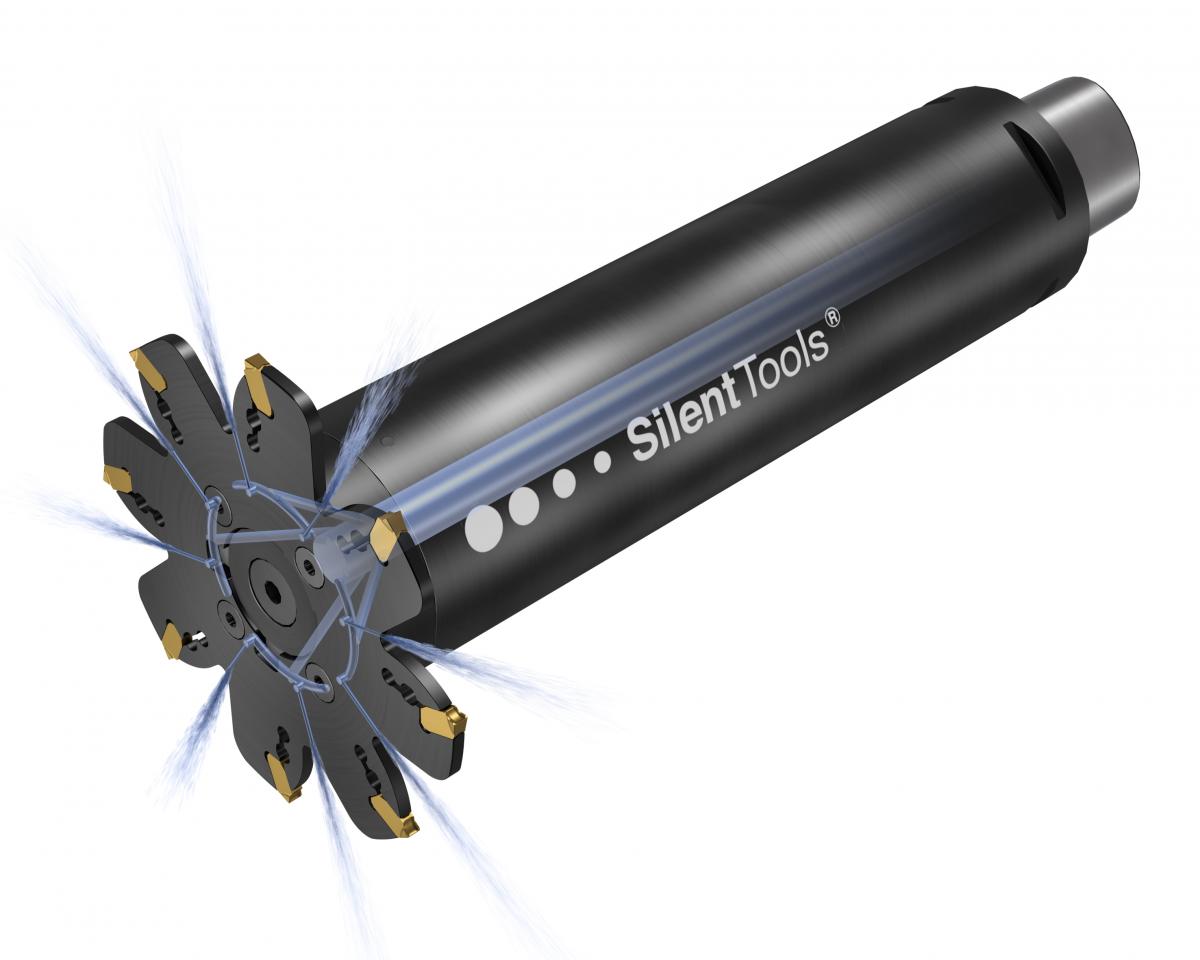

Sandvik Coromant помогает справиться с вибрацией, предлагая антивибрационные адаптеры Silent Tools™ для фрез системы QD. С ними вы получаете необходимую жесткость и можете предотвратить возникновение вибрации при вылетах до 6×D.
Встроенный демпфер обеспечивает эффективное гашение колебаний для каждого вылета. Режущие пластины, которыми оснащена фреза, снижают силы резания, а следовательно, и вибрации.
Результат стабильной обработки — это не только высокая стойкость инструмента, но и, что не менее важно, высокое качество канавок. Без вибрации поверхность получается чище, а точность — выше.
Точность обработки: от нефтегаза до аэрокосмоса
Требования сложных отраслей
Для многих производителей, особенно в нефтегазовой и аэрокосмической промышленностях, точность и качество обработки канавок и отрезки имеют огромное значение. Это связано с тем, что им приходится иметь дело с дорогостоящими материалами и сложными деталями.
В таких условиях необходим самый надежный инструмент. Но что мы видим на практике?
Проблема износа гнезд
Изношенное гнездо под пластину — совсем не редкость. Это вызвано и частой сменой пластин, и несовершенством крепления. В результате пластины могут расположиться в корпусе фрезы с некоторым смещением, и инструмент не сможет обеспечить требуемую точность.
CoroMill QD решает эту проблему конструктивно.
Быстрая смена пластин без потери точности
Конструкция посадочного гнезда
Конструкция посадочного гнезда фрезы CoroMill QD позволяет производить замену пластин, не повреждая опорные поверхности. Наклон гнезда под углом 20° и направляющая на посадочной поверхности создают благоприятное направление сил резания, повышая стабильность и надежность закрепления.

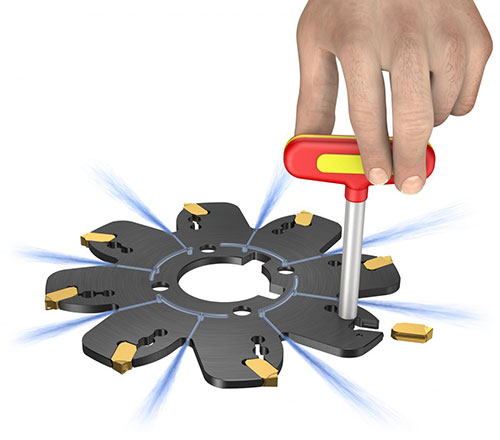

Специальный быстроразжимный ключ помогает с легкостью извлечь изношенную пластину, а затем закрепить новую в том же самом положении и с постоянным усилием зажима.
Двойная выгода
В итоге получается двойная выгода:
- Гарантируется высокая точность обработки при каждой смене пластин
- Фреза очень проста в эксплуатации: пластины можно заменять прямо на станке
Это серьезно экономит время. Не нужно снимать инструмент, везти его в инструментальную комнату, менять пластины и снова устанавливать. Все делается на месте.
Качество поверхностей и шлифованные пластины
Шлифованные пластины с жестким допуском
Качество обработанных поверхностей канавки достигается благодаря шлифованным пластинам. Они имеют жесткий допуск на длину, что обеспечивает высокую стойкость инструмента и точность канавок без образования заусенцев.
Оптимизированные геометрии пластин, в том числе Wiper для обработки материалов группы ISO M, позволяют получать поверхности исключительного качества.
Специальная геометрия Wiper
Геометрия Wiper — это отдельная история. Она специально разработана для улучшения качества поверхности. При обработке нержавеющих сталей (ISO M) это особенно важно — материал склонен к наклепу и образованию заусенцев. Wiper справляется с этим.
Универсальность применения на разных станках
От малых центров до крупногабаритных станков
Воспользоваться всеми преимуществами системы CoroMill QD можно как на небольшом обрабатывающем центре с ограниченным рабочим пространством, так и на крупногабаритных станках, где могут понадобиться инструменты с большим вылетом.

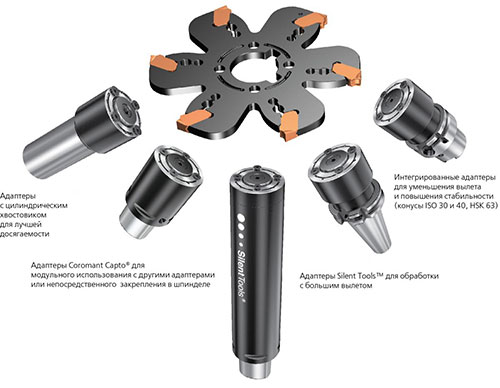

Широкий выбор держателей и адаптеров для закрепления фрез серии QD позволяет успешно обрабатывать наружные и внутренние канавки независимо от типа и интерфейса станка.
| Тип станка | Преимущества CoroMill QD |
|---|---|
| Небольшой обрабатывающий центр | Компактность, эффективное использование рабочего пространства |
| Крупногабаритный станок | Возможность работы с большим вылетом, антивибрационные адаптеры |
| Токарный обрабатывающий центр | Универсальность держателей и адаптеров |
Адаптация под любой интерфейс
Неважно, какой у вас станок — с CoroMill QD вы найдете подходящее решение. Широкий ассортимент адаптеров покрывает большинство существующих интерфейсов.
Sandvik Coromant: контакты и дополнительная информация
Новая фреза CoroMill QD — надежное решение
Новая фреза CoroMill QD — это надежное решение для высокоточной отрезки и обработки глубоких канавок. Внутренний подвод СОЖ, антивибрационные адаптеры и оптимизированные геометрии пластин — все это обеспечивает стабильную и экономичную обработку с высокой стойкостью инструмента.
Дополнительную информацию об инструментах и решениях Sandvik Coromant можно найти на сайте www.sandvik.coromant.com/ru
ООО «Сандвик»
127018, Москва, ул. Полковая, 1
e-mail: coromant.ru@sandvik.com
Горячая линия: 8 800-200-40-25
