Преимущества цифровых датчиков перед аналоговыми
Новое поколение измерительных технологий
Для измерения физических величин существует множество способов и методов. Одни получили широкое распространение, другие применяются только в научных лабораториях.
На производстве новые методы и средства измерений зачастую внедряются медленно и с недоверием, так как требуют:
- ✦ замены существующего оборудования
- ✦ переобучения персонала
- ✦ дополнительных затрат
Мы, как разработчики измерительного оборудования, заинтересованы в продвижении новых, более надежных и простых в эксплуатации приборов, которые могут применяться не только в лабораториях, но и в условиях промышленного производства.
Аналоговые vs цифровые датчики
| Характеристика | Аналоговые датчики | Цифровые датчики |
|---|---|---|
| Тип сигнала | Непрерывный аналоговый | Цифровой код |
| Подключение | Отдельный провод к каждому | Одна линия связи (сеть) |
| Помехозащищенность | Низкая | Высокая |
| Точность | Зависит от длины провода | Стабильная |
| Масштабируемость | Сложная | Простая |
| Диагностика | Ограниченная | Расширенная |
Контроллер ПКЦД-1/16: сетевая работа с 16 датчиками
Портативный контроллер цифровых датчиков температуры
Длительное время нашим предприятием выпускаются разнообразные аналоговые датчики температуры и измерительные приборы, осуществляющие преобразование аналоговых сигналов в температуру.
Новым направлением стало освоение цифровых датчиков, преобразующих измеряемую величину в цифровой код, который посредством однопроводной линии связи может передаваться к считывающему прибору.
Технические характеристики ПКЦД-1/16
| Параметр | Значение |
|---|---|
| Количество датчиков в сети | До 16 штук |
| Длина линии связи | До 25 метров |
| Тип подключения | Трехпроводная линия |
| Память | Энергонезависимая |
| Интерфейс | Подключение к ПК |
Сетевая технология: экономия на монтаже
Разработанный портативный контроллер цифровых датчиков ПКЦД-1/16 способен считывать и сохранять результаты измерений с цифровых датчиков температуры, которые, в свою очередь, могут быть объединены в сеть.
Прибор может работать с сетями длиной до 25 метров, в которых может присутствовать до 16 датчиков.
В результате применения сетевых технологий не нужно протягивать соединительные провода к каждому датчику, как в случае с аналоговыми датчиками.
Это дает:
- → Экономию кабеля до 80-90%
- → Упрощение монтажа
- → Снижение трудозатрат
- → Уменьшение точек подключения
Интеллектуальные функции контроллера
Прибор может:
- Идентифицировать каждый цифровой датчик — уникальный адрес каждого устройства
- Определять расстояние до датчика — диагностика сети
- Осуществлять калибровку цифровых датчиков на стандартном оборудовании, применяющемся для обычных датчиков
Автоматическая диагностика
Для проведения измерений ПКЦД-1/16 подключается к трехпроводной линии связи, подает питание на датчики, сканирует сеть и определяет ее конфигурацию.
Затем переходит в режим считывания показаний датчиков.
Если линия связи повреждена и считать показания датчиков невозможно, выводится диагностическое сообщение о наиболее вероятной причине сбоя.
Вмешательства оператора при этом не требуется!
Запись и визуализация данных
При необходимости показания заносятся в энергонезависимую память для последующей обработки.
При подключении к ПК:
- ✓ Строятся температурные графики в режиме реального времени
- ✓ Выводятся ранее сохраненные результаты в виде таблиц
- ✓ Возможен экспорт данных для анализа

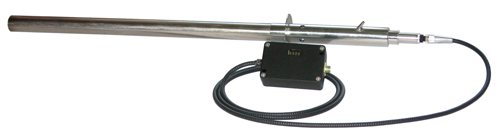

Пирометрический преобразователь ПД-5: бесконтактные измерения до 1400°C
Замена термопар в сложных условиях
Разработан пирометрический преобразователь ПД-5, предназначенный для замены термопар платиновой группы, а также других, в случае, если их эксплуатация производится в сложных условиях и требует частой замены.
Принцип работы
Для измерений используется стандартный термопарный защитный чехол, но температура внутри него измеряется бесконтактным способом.
Тепловое излучение передается на измерительный преобразователь через оптоволоконный кабель, усиливается, оцифровывается и пересчитывается в температуру объекта.
Технические характеристики ПД-5
| Параметр | Значение |
|---|---|
| Диапазон измеряемых температур | 400 — 1400°C |
| Погрешность измерений | 0,5% |
| Рабочая температура окружающей среды | -30 до +50°C (прибор) |
| Температура приемника ИК-излучения | До +200°C |
| Корпус | Литой пылевлагозащищенный |
Совместимость с существующим оборудованием
Полученное значение температуры прибор может преобразовать:
- В напряжение, соответствующее НСХ термоЭДС любой стандартной термопары
- В унифицированный токовый сигнал
Таким образом, у потребителя нет необходимости заменять имеющееся контрольно-измерительное оборудование.
Это критически важно! Не нужно менять:
- → Контроллеры
- → Системы сбора данных
- → Программное обеспечение
- → Схемы подключения
Просто заменяете термопару на ПД-5 — и всё работает!
Работа в сложных условиях: оптоволокно и электромагнитные поля
Преимущества оптоволоконной передачи
Так как передача сигнала к измерителю осуществляется посредством оптоволоконной линии, возможна эксплуатация:
| Условие | Проблема для обычных датчиков | Решение ПД-5 |
|---|---|---|
| Повышенная температура | Разрушение электроники | Оптоволокно не проводит тепло |
| Сильные электромагнитные поля | Наводки, искажения сигнала | Оптоволокно невосприимчиво к ЭМП |
| Тяжелые условия среды | Коррозия, загрязнения | Защитный чехол + оптоволокно |
| Взрывоопасные зоны | Риск искрообразования | Безопасная передача света |
Удобство поверки и обслуживания
Прибор имеет литой пылевлагозащищенный корпус с отверстиями для крепления.
Поверку прибора возможно осуществлять без демонтажа защитной арматуры.
Для этого нужно:
- Отсоединить оптическую головку от арматуры
- Поверить прибор как пирометр
Не нужно:
- ✗ Снимать защитный чехол
- ✗ Останавливать процесс
- ✗ Разгерметизировать систему
Это экономит время и снижает риски!
Компактный измеритель параметров окружающей среды
Многопараметрический мониторинг
Разрабатывается компактный измеритель параметров окружающей среды, который с помощью цифровых датчиков измеряет:
| Параметр | Применение |
|---|---|
| Температура воздуха | Контроль климата |
| Относительная влажность | Хранение продукции |
| Точка росы | Предотвращение конденсата |
| Атмосферное давление | Метеомониторинг |
Энергоэффективная работа
Датчики по запросу микроконтроллера выдают числовое значение измеряемого параметра и отключаются до следующего опроса.
В приборе также имеются часы реального времени.
Варианты применения
На базе этого прибора возможно создание:
- Информационных табло — отображение параметров в реальном времени
- Логгеров для контроля параметров среды при транспортировке грузов — мониторинг условий перевозки
- Регистраторов для отслеживания условий хранения на складах — контроль микроклимата
- Систем кондиционирования и вентиляции воздуха — автоматическое управление
Преимущества цифровых методов измерений
Технические преимущества
Применение цифровых датчиков позволяет:
| Преимущество | Результат |
|---|---|
| Уменьшение числа электронных компонентов на печатной плате | Проще конструкция, меньше отказов |
| Повышение помехозащищенности | Точные показания в любых условиях |
| Снижение энергопотребления | Экономия электроэнергии |
| Цифровая передача данных | Отсутствие потерь сигнала |
| Встроенная диагностика | Быстрое выявление проблем |
И, в конечном итоге, удешевление разработки и эксплуатации приборов
Это факт. Цифровые технологии:
- → Снижают стоимость производства
- → Уменьшают затраты на монтаж
- → Сокращают расходы на обслуживание
- → Увеличивают срок службы
Промышленное применение: от лабораторий до производства
Широкий спектр применений
В заключение отметим, что методы, рассмотренные выше, известны и уже достаточно широко применяются на практике.
В цифровом виде можно получать информацию от датчиков:
- ✓ влажности
- ✓ давления
- ✓ силы
- ✓ температуры
- ✓ и многих других физических величин
Области применения
| Отрасль | Применение |
|---|---|
| Металлургия | Контроль температуры плавки, ПД-5 |
| Химическая промышленность | Мониторинг параметров среды |
| Энергетика | Контроль оборудования, ПКЦД-1/16 |
| Пищевая промышленность | Контроль условий хранения |
| Фармацевтика | Мониторинг чистых помещений |
| Транспорт | Логгеры для перевозки грузов |
| Склады и логистика | Контроль микроклимата |
Экономическая эффективность цифровых систем
Расчет окупаемости
Своей задачей мы считаем внедрение этих методов в разрабатываемое нами измерительное оборудование.
Надеемся, что заслужим положительное мнение специалистов о наших приборах, как о:
- ★ простых в освоении
- ★ точных
- ★ надежных
Экономия на примере ПКЦД-1/16
| Статья расходов | Аналоговая система (16 датчиков) | Цифровая система ПКЦД-1/16 | Экономия |
|---|---|---|---|
| Кабель | 16 линий × длина | 1 линия | ~90% |
| Монтаж | 16 точек подключения | 1 сеть | ~80% |
| Диагностика | Ручная проверка | Автоматическая | ~95% |
| Масштабирование | Прокладка новых линий | Добавление в сеть | ~85% |
Преимущества для предприятия
Внедрение цифровых измерительных систем дает:
- Снижение капитальных затрат — меньше кабеля, проще монтаж
- Снижение эксплуатационных расходов — автоматическая диагностика, меньше обслуживания
- Повышение надежности — цифровая передача, помехозащищенность
- Улучшение качества данных — точные измерения, запись в память
- Быстрый возврат инвестиций — окупаемость 6-18 месяцев
Неделько Александр Юрьевич
Ведущий инженер ОАО НПП «Эталон»
