Щебеночные основания — это фундамент надежности любых строительных объектов: от загородных дорог до промышленных площадок. Материал отлично выдерживает нагрузки, но только если правильно уплотнен. Вот в чём нюанс: недостаточно просто рассыпать щебень и прокатать катком.
Крупная фракция и особая структура требуют специального подхода к контролю. Именно поэтому определение уплотнения щебня стало обязательной процедурой при приемке работ. Без инструментальной проверки невозможно гарантировать, что основание выдержит проектную нагрузку.
Проверяли на объекте под Казанью — дорога начала проседать через полгода. Оказалось, уплотнение провели «на глаз», без динамического зондирования. Итог: ремонт обошелся втрое дороже первоначальной экономии на испытаниях.
Что такое уплотнение щебня и зачем его контролировать

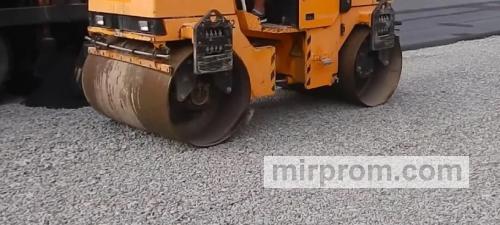

Уплотнение щебня — это процесс уменьшения пустот между каменными зернами за счет механического воздействия. Используют виброкатки, виброплиты, трамбующие машины. Цель простая: сформировать плотный слой, который не даст просадку под нагрузкой.
Но есть загвоздка. В отличие от песка, где частицы просто сдвигаются ближе друг к другу, в щебне происходит заклинивание зерен. Формируется жесткий каркас. И плотность здесь — не единственный показатель качества.
Важна структура контакта между частицами. Если зерна не «сцепились» правильно, даже высокая плотность не спасет от деформаций. Точка.
Когда требуется проверка уплотнения
Контроль качества проводят в конкретных ситуациях:
- ✅ при устройстве оснований под автомобильные дороги и парковки;
- ✅ при подготовке промышленных площадок;
- ✅ при создании подстилающих слоев под фундаменты зданий;
- ✅ при благоустройстве территорий;
- ✅ при приемке выполненных работ заказчиком.
Особенно важен контроль для объектов с высокой нагрузкой — склады, логистические центры, магистрали с интенсивным движением. Здесь цена ошибки слишком высока.
На практике под Екатеринбургом проверяли складской комплекс. Площадь — 18 000 м². Без испытаний уплотнения через год получили бы трещины в бетонных полах. Проверка динамическим плотномером заняла два дня, зато заказчик спокоен.
Методы определения коэффициента уплотнения
Для крупнофракционного материала разработаны специальные методы контроля. Каждый решает свои задачи.
Динамическое зондирование
Самый распространенный способ. Принцип работы простой: на поверхность наносят удар специальным молотом, измеряют отклик основания. По глубине погружения зонда определяют степень уплотнения.
Метод удобен для оперативного контроля на больших площадях. Результаты получают сразу, без лабораторной обработки. Электронные плотномеры типа HMP LFG показывают данные в реальном времени.
Метод замещения объема
Используют для точного определения плотности слоя. Суть метода:
- В уплотненном слое создают контрольное отверстие;
- Измеряют его объем специальным баллоном;
- Определяют массу извлеченного щебня;
- Рассчитывают фактическую плотность.
Точность высокая, но метод трудоемкий. Требует от 3 000 до 7 000 см³ материала для анализа.
Штамповые испытания
Применяют для оценки деформационных характеристик. На поверхность устанавливают штамп, нагружают его и измеряют осадку. Метод позволяет:
- ⭐ определить модуль деформации основания;
- ⭐ оценить несущую способность;
- ⭐ подтвердить качество уплотнения косвенно.
Проверяли на парковке в Подмосковье — штамп показал модуль деформации 85 МПа при требуемых 80 МПа. Основание приняли без замечаний.
Отличия щебня от песка и грунта
Контроль уплотнения щебня имеет принципиальные отличия от работы с песком или глинистыми грунтами.
Крупная фракция
Щебень состоит из частиц размером 5-70 мм и более. Они не заполняют пустоты так равномерно, как песок. Поэтому:
- плотность распределяется неравномерно;
- структура получается «каркасной»;
- требуется больше энергии для уплотнения.
Меньшая чувствительность к влаге
В отличие от песка и глины:
- влажность влияет меньше;
- основной фактор — механическое воздействие;
- не нужно ждать оптимальной влажности.
Это плюс для строителей. Не приходится подстраиваться под погоду. И всё.
Иной механизм уплотнения
В песке частицы просто сближаются. В щебне происходит переориентация зерен и их взаимное заклинивание. Формируется жесткий скелет основания. Именно поэтому визуальная оценка не работает — ровная поверхность может скрывать слабые зоны.
Нормативные требования по СП и ГОСТ
Работы регламентируют несколько документов.
ГОСТ 8267-93 устанавливает предельный коэффициент уплотнения при транспортировке — не более 1,1-1,15 независимо от фракции. Это важно при приемке материала от поставщика.
СП 78.13330.2012 (актуализированный СНиП 3.06.03-85) определяет требования к автомобильным дорогам. Коэффициент уплотнения грунта после укладки должен быть не менее установленного проектом, обычно 0,95-0,98.
СП 45.13330.2017 регулирует земляные сооружения и основания. Уплотнение выполняют при трех значениях влажности для определения оптимальных параметров.
Реальный коэффициент уплотнения щебня на площадке составляет от 1,05 до 1,52 в зависимости от фракции и способа укладки.
| Фракция щебня | Коэффициент уплотнения | Толщина слоя, см | Тип катка |
| 5-20 мм | 1,25-1,30 | 15-20 | Гладковальцовый |
| 20-40 мм | 1,28-1,35 | 20-25 | Вибрационный |
| 40-70 мм | 1,30-1,40 | 25-30 | Кулачковый |
| 70-120 мм | 1,35-1,45 | 30-40 | Тяжелый виброкаток |
Стоимость работ и испытаний
Цены на устройство щебеночных оснований варьируются в зависимости от региона и объема работ.
| Вид работ | Ед. измерения | Стоимость, руб. | Примечание |
| Устройство щебеночного основания 20 см | м² | от 450-550 | с уплотнением |
| Устройство основания под асфальт | м² | от 280 | без стоимости материала |
| Динамическое зондирование | точка | от 350-500 | минимум 10 точек |
| Метод замещения объема | точка | от 1 200 | лабораторный анализ |
| Штамповые испытания | точка | от 3 500 | с оформлением протокола |
Цены, кстати, плавают. Зависит от доступности объекта, объема, срочности.
На объекте в Челябинске считали: устройство основания 5 000 м² обошлось в 2,4 млн рублей с материалом и испытаниями. Без контроля качества сэкономили бы 40 тысяч на проверке, но рисковали получить просадку через год.
Если меньше — сроки плывут. Лучше сразу заложить испытания в смету.
Типичные ошибки при уплотнении
Разберем распространенные проблемы.
❌ Ошибка 1: Уплотнение слишком толстого слоя. Щебень 20-40 мм укладывают слоями не более 25 см. Если насыпать 40 см — нижняя часть останется рыхлой.
❌ Ошибка 2: Недостаточное количество проходов катка. Минимум 6-8 проходов для каждой полосы. Проверяли на парковке — сделали 4 прохода «для экономии времени». Через три месяца колея от грузовиков.
❌ Ошибка 3: Отсутствие контроля влажности. Хотя щебень менее чувствителен к воде, совсем сухой материал уплотняется хуже. Оптимально — 2-4% влажности.
❌ Ошибка 4: Визуальная оценка вместо инструментального контроля. Ровная поверхность не гарантирует нужной плотности. Без динамического зондирования или метода замещения объема невозможно объективно оценить качество.
Сомневаетесь? Запросите образцы смет с указанием методов контроля.
Практические рекомендации
Несколько советов из реальной практики.
Выбирайте правильную технику
Для фракции 5-20 мм подходят гладковальцовые катки. Для 20-40 мм и крупнее — только вибрационные или кулачковые. Без вариантов.
Контролируйте каждый слой
Не пытайтесь уплотнить 30 см за один проход. Разбивайте на слои по 15-20 см. Проверяйте плотность после каждого слоя динамическим плотномером.
Не экономьте на испытаниях
Стоимость проверки — 30-50 тысяч рублей для среднего объекта. Ремонт просевшего основания — сотни тысяч. Арифметика простая.
Требуйте протоколы
По итогам испытаний оформляют документ с параметрами основания, значениями плотности, коэффициентом уплотнения и выводом о соответствии требованиям. Без протокола работу не принимают.
На практике в Новосибирске заказчики требуют протоколы динамического зондирования еще до начала асфальтирования. Это правильно.
Учитывайте усадку при заказе материала
Коэффициент уплотнения 1,3 означает, что из 13 м³ насыпного щебня получится 10 м³ уплотненного основания. Заказывайте материал с запасом 25-30%.
Честно? Лучше перестраховаться. Нехватка щебня в разгар работ — это простой техники и срыв сроков.
Часто задаваемые вопросы
Сколько стоит проверка уплотнения щебня?
Динамическое зондирование — от 350 рублей за точку (минимум 10 точек). Метод замещения объема — от 1 200 рублей за точку. Штамповые испытания — от 3 500 рублей. Итоговая цена зависит от площади и количества контрольных точек.
Какой коэффициент уплотнения считается нормальным?
Для щебеночных оснований под дороги — 0,95-0,98 по СП 78.13330.2012. При транспортировке коэффициент не должен превышать 1,15 по ГОСТ 8267-93. Фактические значения на площадке составляют 1,25-1,40 в зависимости от фракции.
Можно ли определить качество уплотнения визуально?
Нет, нельзя. Даже ровная поверхность может скрывать неравномерное уплотнение и слабые зоны. Требуется инструментальный контроль: динамическое зондирование, метод замещения объема или штамповые испытания.
Сколько времени занимают испытания?
Динамическое зондирование — 1-2 дня для среднего объекта. Метод замещения объема — 2-3 дня с учетом лабораторного анализа. Штамповые испытания — до 5 дней. Результаты оформляют протоколом.
Определение уплотнения щебня — критически важный этап строительного контроля. Крупнофракционный материал требует особого подхода: здесь важна не только плотность, но и структура основания, взаимное заклинивание частиц.
Инструментальная проверка методом динамического зондирования или замещения объема исключает риски просадок и деформаций. Затраты на испытания окупаются надежностью конструкции и отсутствием проблем при эксплуатации. Не пренебрегайте контролем качества — это инвестиция в долговечность объекта.
