Стабильная работа промышленного оборудования напрямую зависит от надежности фрикционных узлов. Постоянные вибрации, свист и преждевременный износ элементов привода сигнализируют о скрытых дефектах проектирования или обслуживания. Устранение этих проблем позволяет сократить расходы на закупку запасных частей и предотвратить внезапную остановку производственных линий. Правильный подход к калибровке механизмов гарантирует расчетный КПД и продлевает срок службы сопряженных деталей.

Секреты долговечности приводных узлов и реальная выгода стабильной передачи

Переход на правильное обслуживание привода

Любая кинематическая схема промышленного оборудования рассчитывается на передачу определенного крутящего момента, но на практике этот показатель снижается из-за небрежного ухода. Постоянный свист при запуске вентилятора, раздражающий всю смену, указывает на потерю первоначального натяжения. На деревообрабатывающем комбинате из-за копеечной пробуксовки резинотехнического изделия на главном валу за месяц упала производительность цеха на 14%, а чистый ущерб от недополученной продукции составил 180 000 рублей. Неопытные мастера пытаются решить проблему кустарными методами, натирая рабочие поверхности канифолью. Данный метод деструктивен: канифоль стремительно разрушает резиновую смесь и превращается в жесткий абразив из-за налипания древесной пыли. Я бы категорически не рекомендовал использовать любые смазки или автомобильные спреи-кондиционеры для устранения шума. Попадание нефтепродуктов на каучук вызывает разбухание материала, отслоение тканевой обертки и полную потерю сцепления. Чтобы восстановить заложенную проектировщиками тяговую способность, необходимо очистить шкивы от нагара и отрегулировать положение узла, ориентируясь на показатели приборов, а не на субъективные ощущения. Защитить производство от простоев помогает своевременный контроль состояния привода и использование качественных комплектующих. Для плановой замены изношенных элементов технологических линий важно вовремя выбрать ремни клиновые vse-remni от проверенных поставщиков.

Увеличение ресурса подшипников электродвигателя

Чрезмерное усердие при устранении проскальзывания часто наносит узлу больший вред, чем естественный износ. Когда подшипники мотора горят каждые два месяца, хотя покупаются дорогие детали, причину нужно искать в избыточном радиальном усилии на вал. Механики затягивают регулировочные болты до предела, превращая ремень в жесткую струну. Перетяжка вызывает изгибающий момент, нарушает тепловой режим подшипникового щита и приводит к ускоренному выходу из строя обмоток статора. Внедренный на современных линиях автоматический натяжитель приводного ремня позволяет удерживать нагрузку в жестких рамках вне зависимости от температуры окружающей среды. Важно помнить об элементарных правилах безопасности: работа механических передач без прочного защитного кожуха является грубым нарушением охраны труда. Открытые вращающиеся детали могут захватить одежду персонала, поэтому установка сетчатого или глухого ограждения обязательна до первого тестового пуска.

Геометрия профилей и конструктивное устройство современных ремней

Анатомия клинового сечения

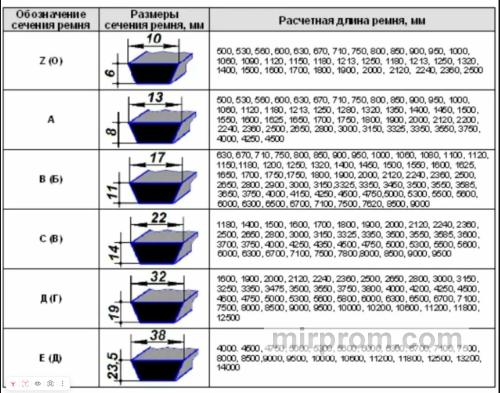

В отличие от плоских передач, клиновое сечение передает мощность исключительно через свои боковые грани, которые заклиниваются в канавках шкива. Нижнее основание изделия ни в коем случае не должно касаться дна ручья, иначе сила трения упадет до нуля. Внутри структуры выдещают три основных элемента: слой растяжения у внешней кромки, несущий слой кордшнура из высокопрочного полиэфира или арамида и нижний слой сжатия из специальной резины. Снаружи все компоненты защищает прочная оберточная ткань, снижающая фрикционный разогрев. Если на заготовках в станке появляются дефекты из-за рывков привода, осмотрите ремень по всей длине. При обнаружении глубоких трещин, расслоений или когда износ корда дошел до нитей, эксплуатация оборудования должна быть немедленно остановлена. Данный уровень деструкции гарантирует скорый разрыв элемента под нагрузкой, что приведет к повреждению датчиков или деформации вала. Нагруженные промышленные агрегаты требуют периодической модернизации фрикционных узлов, поэтому снабженцам необходимо заблаговременно сравнить цены на текстильные ремни для производства различной ширины.

Стандартизация параметров шкивов и ремней

Частой ошибкой при закупке РТИ становится путаница в стандартах: отечественный ГОСТ 1284-89 измеряет длину по расчетной нейтральной линии, а европейские производители указывают внешние или внутренние габариты. Купленный по старой советской маркировке импортный аналог может оказаться короче, из-за чего он глубоко провалится в канавку и начнет интенсивно греться. Для точного соответствия международным стандартам используются буквенные обозначения профилей. Узкопрофильные варианты позволяют передавать в полтора раза большую мощность по сравнению с классическими при тех же габаритах узла. Особые требования предъявляются к работе в опасных зонах. Во взрывоопасных производствах появление статического электричества или искрение ремня — повод для экстренной остановки всей линии. В таких условиях нормативные акты предписывают использовать только сертифицированную продукцию с антистатическим покрытием, способным рассеивать электрический заряд.

Листайте таблицу вправо ↔️

mirprom.com

Физика фрикционной передачи и методика точного расчета

Динамические нагрузки и проскальзывание

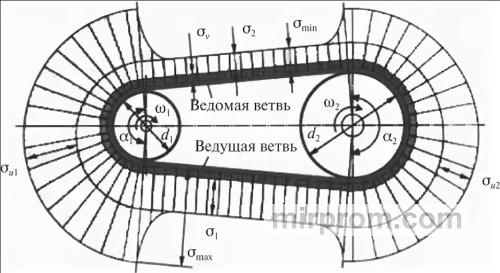

В основе работы любого ременного привода лежит физический процесс, описываемый законом Эйлера для гибкой нити. Когда станок резко теряет обороты при сильной подаче фрезы, портя дорогостоящую деталь, это означает превышение максимального коэффициента тяги. В нормальном режиме всегда присутствует упругое скольжение, обусловленное растяжением ведущей ветви и сжатием ведомой. Величина этого проскальзывания в исправном узле не превышает 1–2%. Чтобы точно рассчитать параметры долговечности передачи, инженерами вычисляется специальная формула, учитывающая угол обхвата малого шкива, центробежные силы и общую массу погонного метра изделия. Если нагрузка превышает критический порог, передача выходит в режим стопроцентного взаимного проскальзывания. Такое аварийное состояние чрезвычайно опасно: из-за бешеного трения температура в узле за секунды взлетает выше 150 градусов, что вызывает оплавление резины, выделение едкого дыма и создает прямой риск возгорания в цеху.

• Определение дуги обхвата. Расчет минимального угла соприкосновения резинового полотна с малым шкивом для исключения буксования.
• Расчет оптимальной окружной скорости. Нахождение баланса между передаваемой мощностью и центробежными силами, стремящимися сбросить ремень.
• Учет поправочного коэффициента. Корректировка расчетных данных в зависимости от фактического угла обхвата и типа ручьев.
• Оценка динамических ударов. Анализ пиковых пусковых нагрузок на ведомую ветвь при запуске мощных асинхронных двигателей.
• Контроль общего КПД. Итоговая проверка спроектированной схемы на соответствие нормативным потерям энергии.

Инструментальный контроль монтажного натяжения

Старый метод проверки натяжения путем нажатия пальцем на середину ветви сегодня неприменим на производстве. Ошибки обходятся слишком дорого, поэтому современные службы главного механика используют инструментальный контроль. Самый доступный способ — измерение прогиба под воздействием тарированного усилия с помощью механического прогибомера. Более точные результаты дает акустический метод, когда специальный прибор фиксирует частоту свободных колебаний предварительно прокрученного ремня, подобно струне. Полученные герцы переводят в единицы силы по формуле, заложенной в программу наладчика.

Полностью исключите использование ломов, монтажных лопаток или металлических труб для принудительного натягивания ремней на шкивы. Такое грубое механическое усилие оставляет скрытые надрывы на обертке, деформирует внутренний кордшнур и моментально сминает дорожки качения подшипников. Перед регулировкой двигатель необходимо полностью обесточить, заблокировать пусковую аппаратуру и ослабить прижимные болты на салазках.

Промышленное оборудование и аппаратные решения для выверки приводов

Устранение перекосов лазерными системами

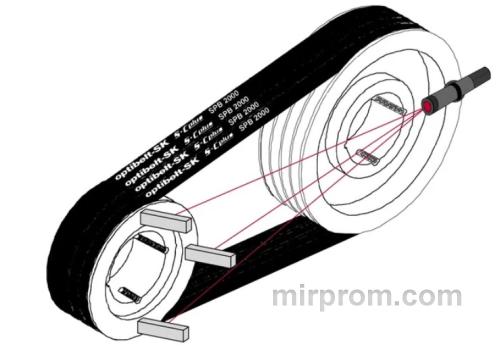

Даже идеально натянутый комплект не отработает половину положенного срока, если шкивы установлены со смещением. Когда новый ремень начинает лохматиться и стираться с одного бока уже через два дня работы, это явный признак перекоса осей. Выделяют угловое несоответствие валов и осевое смещение ручьев, когда шкивы находятся в разных плоскостях. Для точной настройки оборудования применяют круговой измерительный преобразователь и лазерные системы выверки соосности. Магнитные мишени крепятся непосредственно в канавки, а лазерный луч проецирует линию, показывая точное отклонение в миллиметрах. Перемещая асинхронный электродвигатель по станине при помощи регулировочных шайб, мастер добивается идеального совпадения меток, что полностью устраняет осевые вибрации.

Специфика тяжелых многоручьевых узлов

На мощных компрессорах и главных приводах станков, таких как токарно-винторезный станок с коробкой подач, крутящий момент передается не одним, а группой из нескольких ремней. В таком узле недопустима ситуация, когда в блоке из четырех штук один провисает и болтается, а остальные три натянуты до предела. Из-за разного натяжения нагрузка распределяется неравномерно, приводя к быстрому обрыву ведущих элементов. По этой причине запрещено менять только один порванный элемент из группы — заменяется строго весь комплект целиком. Все устанавливаемые изделия должны быть из одной производственной партии и иметь одинаковую фактическую длину. Стоит развеять популярный миф: при износе боковых граней нельзя перевернуть ремень тыльной стороной наружу — это грубо нарушает законы распределения сил, уничтожает сцепление и приводит к моментальному разрушению каучука. Также на ответственных промышленных объектах строго запрещено кустарное склеивание приводных ремней. Клиновые изделия по своей природе являются монолитными бесконечными структурами, и любое нарушение целостности их корда приведет к аварии. Если вам требуется модернизировать сложный узел оборудования или обновить ременной комплект на предприятии, целесообразно выгодно заказать инженерный расчет ременного привода под ключ у сертифицированных специалистов. Для закупки стандартных расходных материалов можно напрямую сертифицированные клиновые ремни в каталоге завода-изготовителя.

Как решают задачу при разном бюджете

Сделать самому: где реально сэкономить

При жестко ограниченных ресурсах мелкие предприятия часто выполняют обслуживание своими силами. Сэкономить без потери качества можно на подготовительных операциях, выполняя техническое обслуживание своими руками. Для этого не нужны дорогие лазерные стенды — достаточно тщательно очистить ручьи шкивов от наслоений старой резины и грязи с помощью жесткой проволочной щетки и ветоши. Точную выверку соосности небольших узлов можно провести при помощи ровной стальной линейки или натянутой строительной нити, приложенной к торцам ободов. Такой подход позволяет запустить компрессор или вентилятор силами одного штатного слесаря, полностью исключив расходы на оплату выездных ремонтных бригад.

Нанять частника: как проконтролировать скрытые работы

Если для ремонта привлекается сторонний мастер, владельцу важно правильно организовать контроль монтажа и приемку готового узла. Приглашенный специалист может утверждать, что выполнил работу идеально, но если передача продолжает вибрировать при запуске, работа сделана некачественно. Потребуйте от исполнителя продемонстрировать соосность до момента окончательной затяжки болтов подмоторной плиты. Проверьте натяжение: при сильном нажатии на середину пролета ремень должен прогибаться строго на расчетную величину, указанную в паспорте оборудования. Помните, что скрытые дефекты монтажа проявятся уже через неделю, поэтому фиксируйте все параметры в акте приемки.

Заказать под ключ у профильной компании

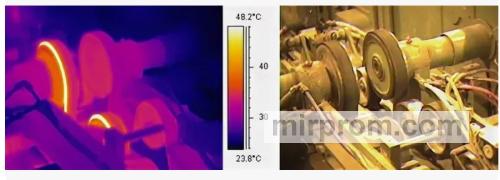

Для крупных заводов и непрерывных производств оптимальным решением является официальный договор поставки и комплексный аудит от специализированной инженерной компании. Профессионалы выполняют весь цикл работ: от ультразвуковой дефектоскопии шкивов до тепловизионного контроля подшипников после суток непрерывной работы привода под нагрузкой. Клиент получает долгосрочную юридическую гарантию на стабильную работу узла. В этом сегменте используются только премиальные материалы, устойчивые к агрессивным средам и экстремальным температурам. Для реализации масштабных проектов модернизации крупных производственных объектов оптимальным решением будет заказать инженерный расчет ременного привода под ключ в специализированном бюро.

Часто задаваемые вопросы (FAQ)

Почему новый клиновый ремень начал сильно свистеть сразу после установки?

Свист возникает из-за начального упругого растяжения корда в первые часы эксплуатации, что приводит к падению натяжения ниже критической отметки. Другая частая причина — наличие остатков консервационной смазки или масла на рабочих гранях ручьев шкива. Для устранения шума необходимо полностью обезжирить металлические поверхности и провести повторную регламентную подтяжку узла через 4 часа работы оборудования на холостом ходу.

Можно ли использовать автомобильные ремни вместо промышленных на станках?

Делать этого нельзя из-за принципиальных различий в геометрии и внутренней структуре элементов. Автомобильные ремни имеют другой угол клина, рассчитаны на значительно меньшие диаметры шкивов и совершенно иные графики динамических нагрузок. Промышленное оборудование требует передачи постоянного высокого момента, поэтому автомобильный аналог в ручьях станка быстро перегреется, начнет буксовать и полностью разрушится в течение нескольких дней.

Как определить критический износ шкива без специальных калибров?

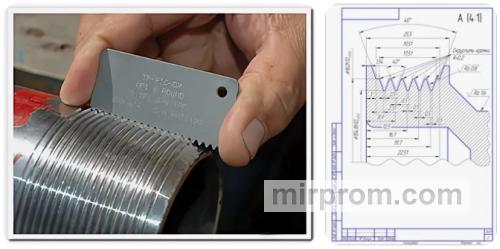

Главным визуальным признаком выработки является глубокая посадка резинового полотна в канавке, когда его верхняя кромка опускается ниже наружного края обода. Также признаком износа служит отполированное до зеркального блеска дно ручья — это означает, что боковые грани стерлись, и ремень лег на подложку. Если при прощупывании боковых стенок шкива пальцами ощущается явная вогнутая ступень вместо прямого угла клина, деталь необходимо отправить в расточку или полностью заменить.
