Когда в машиностроении нужно заменить металл на пластик, инженер сталкивается с выбором: полиамид круг или стержень полипропиленовый — что подойдёт для конкретной задачи? Оба материала относятся к конструкционным термопластам, но работают в разных режимах. Полиамид выдерживает высокие нагрузки и трение, а полипропилен лучше противостоит химии и влаге. Разберём, где какой материал применять, чтобы деталь служила долго без переплат.
Если коротко: нет универсального решения. Выбор зависит от температуры, среды и типа нагрузки. Честно? Иногда проще взять образец и протестировать в реальных условиях. Вот в чём нюанс.

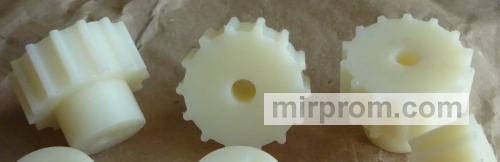

Для точных деталей, например втулок или шестерён, часто используют полиамид круг — он хорошо обрабатывается и держит форму при трении. Точка.
Где применяют конструкционные пластики
Инженерные пластики вытесняют металл там, где важны коррозионная стойкость, снижение веса или шумопоглощение. Полиамид часто ставят в узлы трения: направляющие, ролики, шестерни. Полипропилен же незаменим в химической промышленности, гальванике, пищевом производстве — там, где важна инертность к средам.
Считали на объекте в Челябинске — 19 месяцев без замены втулки из полиамида под средней нагрузкой. А вот в агрессивной среде та же деталь «поплыла» быстрее. Риски.
Оба материала удобно обрабатывать: сверлить, точить, фрезеровать. Но есть разница в поведении при механической обработке: полиамид даёт более чистую поверхность, полипропилен может «тянуться» при резке. И это важно.
Полиамид: прочность и износ
Полиамид (ПА-6, капролон) — это баланс прочности, износостойкости и обрабатываемости. Плотность материала ~1,14 г/см³, предел текучести до 80 МПа, рабочий диапазон температур от −40 до +85 °C. Он поглощает влагу (до 3%), что нужно учитывать при проектировании: деталь может незначительно увеличиться в размерах.
Для повышения износостойкости используют модификации: с дисульфидом молибдена (MoS₂) для самосмазывания или со стекловолокном (30%) для жёсткости. Но стеклонаполненные марки хуже работают в узлах трения — коэффициент трения растёт. Проверяли. Не берите самый дешёвый вариант без анализа условий.
- Проверьте рабочую температуру: выше +85 °C — смотрите в сторону ПА-66.
- Оцените контакт с влагой: при постоянном увлажнении лучше полиацеталь.
- Учитывайте направление нагрузки: анизотропия после экструзии может влиять на прочность.
Между нами: если деталь критичная, запросите образец и протестируйте в вашей среде. Сюрприз для новичка — влага меняет размеры.
Полипропилен: химстойкость и лёгкость
Полипропилен (ПП) — лёгкий (плотность ~0,92 г/см³), химически инертный материал. Он практически не впитывает воду (<0,1%), что делает его идеальным для ёмкостей, трубопроводов, элементов гальванических линий. Рабочая температура: от 0 до +100 °C для гомополимера (PP-H), до −30 °C для сополимера (PP-C).
Вот в чём загвоздка. При низких температурах PP-H становится хрупким. Поэтому для уличных применений берут PP-C. А если нужна стойкость к истиранию — смотрят в сторону полиэтилена высокой плотности. Без вариантов.
Материал хорошо сваривается, что удобно при изготовлении крупных конструкций. Для таких задач часто подбирают стержень полипропиленовый — он стабильно ведёт себя при сварке и механической обработке. Но при резке требует острых инструментов и умеренных подач — иначе возможен перегрев и «залипание» стружки. Если меньше — сроки плывут.

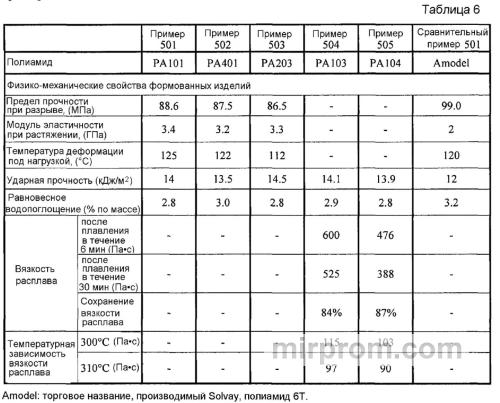

| Параметр | Полиамид ПА-6 | Полипропилен ПП-Н |
|---|---|---|
| Плотность, г/см³ | 1,14 | 0,92 |
| Предел текучести, МПа | 80 | 32 |
| Водопоглощение, % | ~3,0 | <0,1 |
| Рабочая температура, °C | −40…+85 | 0…+100 |
| Химстойкость | Средняя | Высокая |
| Износостойкость | Высокая | Средняя |
| Обрабатываемость | Отличная | Хорошая |
Сравнительная таблица характеристик
Таблица выше — не догма, а ориентир. Реальные показатели зависят от марки, производителя, условий эксплуатации. Цены, кстати, плавают. Но если брать за основу технические требования, выбор сужается.
По практике: если деталь работает в паре трения и сухой среде — полиамид. Если контактирует с кислотами, щелочами или водой — полипропилен. А если бюджет ограничен, считайте ресурс: иногда дешевле взять более стойкий материал сразу. Так-то да.
Типичные ошибки при выборе
❌ Ошибка 1: Выбирать материал только по цене, игнорируя условия эксплуатации. Дешёвый полипропилен в узле трения износится за недели.
❌ Ошибка 2: Не учитывать влагопоглощение полиамида. Деталь «разбухнет» и заклинит.
❌ Ошибка 3: Применять полипропилен при отрицательных температурах без проверки марки. Гомополимер треснет.
Сомневаетесь? Запросите образцы. Проверили на практике — экономит время и деньги.
Практические рекомендации
- Для втулок, шестерён, направляющих — полиамид ПА-6 или модификации с MoS₂.
- Для ёмкостей, облицовки, элементов химстойких узлов — полипропилен ПП-Н или ПП-С.
- При температурах выше +85 °C — рассматривайте ПА-66 или высокотемпературные пластики.
- Для наружных работ в холодном климате — только сополимер ПП-С.
Ловушка для экономных: взять универсальный материал «на всякий случай». Лучше потратить час на анализ условий, чем менять деталь каждые полгода. И всё.
Какой материал дешевле в пересчёте на ресурс?
Зависит от условий. В сухой среде с трением полиамид окупается за счёт долговечности. В химически агрессивной среде полипропилен выигрывает по сроку службы.
Можно ли заменить полиамид на полипропилен?
Только если нет нагрузок на трение и температура стабильна. В узлах трения замена приведёт к быстрому износу.
Как хранить заготовки из этих материалов?
Полиамид — в сухом месте, в упаковке. Полипропилен менее требователен, но УФ-излучение лучше исключить.
Выбор между полиамидом и полипропиленом — это не вопрос «что лучше», а вопрос «что подходит именно вам». Оцените условия, сверьтесь с таблицей, при необходимости протестируйте образец. Если коротко: правильный выбор экономит ресурсы в долгосрочной перспективе.
