Инженеры старой школы любят металл. Металл понятен, привычен, предсказуем. Проектировщик закладывает стальную трубу, закладывает запас на коррозию в пару миллиметров и спит спокойно. До первой аварии на линии агрессивной химии. Потому что металл в современных цехах часто не справляется. Кислоты разъедают его за месяцы. Щелочи вызывают питтинг. Соли забивают внутреннее сечение за пару лет так, что диаметр падает вдвое. Мир давно перешел на пластик. И речь здесь идет не о бытовом полипропилене для разводки отопления в загородном доме. Речь идет про жесткие, технологичные, химически стойкие полимеры, из которых собирают сложные промышленные трубопроводы на химических заводах, фабриках гидрометаллургии и станциях очистки стоков. Давайте разберем без лишней лирики, как ведут себя разные материалы в реальных условиях эксплуатации, где они ломаются и как собрать надежную систему, которая отработает свой срок без протечек.

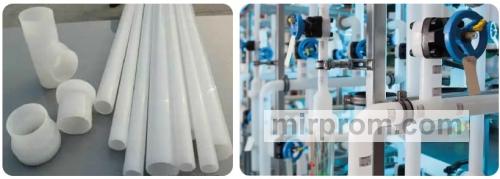

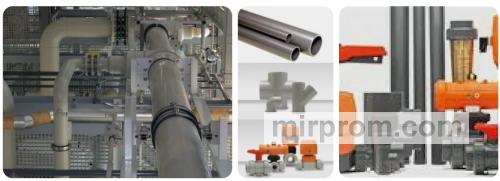

Материальная база: четыре главных полимера
Универсального пластика не существует. Попытка поставить один вид трубы на все процессы — это самый короткий путь к техногенному инциденту. На рынке промышленной полимерной арматуры сейчас доминируют четыре материала. У каждого — своя жесткая рамка применения.
- Непластифицированный поливинилхлорид (НПВХ / PVC-U). Бюджетный, жесткий, простой в сборке материал. Отлично держит кислоты и щелочи средней концентрации. Рабочая температура ограничена диапазоном от 0 до 60 градусов Цельсия. Номинальное давление — до 16 бар. На морозе становится хрупким, поэтому внутри неотапливаемых цехов или на улице в условиях российского климата требует особого внимания или качественной изоляции.
- Хлорированный поливинилхлорид (ХПВХ / PVC-C). Эволюция обычного ПВХ. За счет дополнительного хлорирования материал получил повышенную температурную стойкость — держит до 100 градусов Цельсия. Спокойно работает с горячими концентрированными кислотами. Номинальное давление также до 16 бар. Монтируется методом холодной химической сварки (на клей), что исключает необходимость дорогого сварочного оборудования на объекте.
- Полипропилен-гомополимер (PP-H). Оптимален для щелочных сред, солевых растворов и деминерализованной воды. Температурный диапазон — от 0 до 100 градусов. Давление ниже, чем у ПВХ-систем — до 10 бар. В отличие от ПВХ, монтируется методом термической сварки (встык или в раструб). Имеет высокое тепловое расширение, что нужно обязательно закладывать при проектировании опорных конструкций.
- Поливинилиденфторид (ПВДФ / PVDF). Элита среди промышленных пластиков. Обладает экстремальной химической стойкостью ко всем видам кислот, галогенам, растворителям. Работает при температурах от минус 40 до плюс 140 градусов Цельсия. Практически не имеет адгезии, поэтому на внутренних стенках труб ничего не откладывается. Давление — до 16 бар. Стоит дорого, применяется там, где другие материалы разрушаются за недели.
Главные ошибки при проектировании полимерных систем
Большинство проблем с пластиковыми трубопроводами на производстве случаются не из-за брака материала. Они случаются из-за ошибок в расчетах. Проектировщики, привыкшие к металлу, часто забывают, что физика полимеров принципиально отличается от физики стали. Первая критическая точка — линейное тепловое расширение. Пластик расширяется при нагреве. Сильно расширяется. Например, PP-H при изменении температуры на 50 градусов удлинится примерно на 7-8 миллиметров на каждый метр трубы. Если зажать такую трубу в жесткие неподвижные опоры, ее выгнет дугой, сорвет с креплений или разорвет клеевой/сварочный шов. Решение проблемы — правильная расстановка фиксирующих и направляющих опор, использование Г-образных и П-образных компенсаторов. Труба должна дышать, двигаться в осевом направлении, но не провисать. Раз в несколько метров обязательна установка скользящих опор, которые поддерживают трубу, но не мешают ее температурному движению. Вторая точка отказа — гидравлический удар. Полимерные трубы эластичнее стальных, они частично амортизируют скачки давления, но их предел прочности ниже. Быстрое закрытие дискового затвора или резкий пуск мощного насоса создают волну избыточного давления. Чтобы избежать разрушения фитингов и запорной арматуры, в систему внедряют приводную арматуру с плавным ходом. Пневматические или электрические приводы с регулируемым временем открытия и закрытия полностью снимают проблему гидроударов. Также помогают гасители пульсаций и перепускные клапаны.
Нюансы монтажа: клей против сварки
Способ соединения элементов определяет общую надежность магистрали. Для систем из НПВХ и ХПВХ основным методом является клеевое соединение, которое технологически правильно называть химической сваркой. Это не просто склеивание поверхностей. Специальный клей на основе тетрагидрофурана растворяет поверхностный слой пластика трубы и фитинга. При соединении детали фактически диффундируют друг в друга, образуя единый монолитный слой. Правила клеевого монтажа жесткие. Поверхность нужно зачистить от заусенцев, снять фаску под углом в 15 градусов, обезжирить специальным праймером. Праймер не просто очищает, он размягчает пластик, подготавливая его к действию клея. Клей наносится быстро, детали соединяются без прокручивания. Через несколько часов соединение готово к номинальным нагрузкам. Ошибка в технологии — зазоры, плохая зачистка, экономия на праймере — гарантирует течь при гидравлических испытаниях. Для полипропилена и ПВДФ используется термическая сварка. Раструбная сварка применяется на малых диаметрах. Разогрев фитинга и трубы на насадках сварочного аппарата, соединение вручную. Сварка встык требует специального центратора. Края труб торцуются, прижимаются к нагревательному элементу, затем под контролируемым давлением соединяются друг с другом. Здесь критически важны три параметра: температура нагревательного элемента, время прогрева и давление осадки. Современные сварочные машины сами контролируют эти параметры и выдают протокол сварки. Это исключает человеческий фактор и страхует от непроваров.
Запорная и регулирующая арматура: слабые места
Труба редко течет сама по себе, если она правильно закреплена и подобрана по химстойкости. Чаще всего ломаются краны, затворы и клапаны. В промышленных полимерных трубопроводах нельзя использовать латунную или чутунную арматуру без защиты. Коррозия уничтожит ее изнутри. Вся арматура должна быть выполнена из того же материала, что и трубы, либо иметь надежную футеровку. Для перекрытия потоков чистых сред используют шаровые краны из ПВХ или полипропилена. Если в среде есть абразив, твердые включения, пульпа — шаровые краны быстро выйдут из строя, так как частицы поцарапают шар и уплотнения. Для грязных сред, кислотных хвостов, шламов используют мембранные (диафрагменные) клапаны. В них поток перекрывается гибкой мембраной из EPDM, FPM или PTFE. Механизм клапана полностью изолирован от рабочей среды, абразиву просто нечего разрушать. На больших диаметрах (от 63-75 мм и выше) экономически и технически оправдано использование дисковых затворов. Они компактные, легкие, создают минимальное гидравлическое сопротивление. Корпус затвора может быть пластиковым, а сам диск и футеровка — из химически стойких эластомеров.
Логистика и складской запас: как не остановить стройку
Проектирование и монтаж — это половина дела. Вторая половина — обеспечение объекта материалами. Большинство промышленных полимерных систем крупных брендов (таких как FIP, IPS, Pimtas, Simona) производится за рубежом. Попытка собирать трубопровод с колес, заказывая элементы у случайных перекупщиков, приводит к простоям. Для непрерывного процесса монтажа нужен надежный дистрибьютор с развитой логистикой и реальным наличием товара на складах. В России такие задачи решает компания «Афинара». Собственные складские площади более 2500 квадратных метров в пяти ключевых регионах (Москва, Екатеринбург, Ростов-на-Дону, Новосибирск, Уфа) позволяют держать в наличии более 8000 наименований продукции. Это трубы, фитинги, ручная и приводная арматура, а также сопутствующие материалы (клей, грунтовка, листы). Если позиция стандартная — отгрузка происходит сразу. Если проект требует редких диаметров или специфических полимеров типа ПВДФ, развитая сеть поставок позволяет минимизировать время ожидания. Сроки поставки заказных позиций начинаются от 6 недель, что позволяет точно планировать этапы строительно-монтажных работ.
Чек-лист для проверки проекта перед закупкой
Перед тем как отправить спецификацию в отдел снабжения и перевести деньги поставщику, проверьте проект по пяти ключевым точкам.
- Химическая стойкость. Проверьте по таблицам стойкости не только основной компонент среды, но и все возможные примеси, добавки, максимальную концентрацию. Используйте калькулятор химической стойкости.
- Соотношение температуры и давления. Помните, что номинальное давление пластиковой трубы (например, PN16) гарантируется только при температуре 20 градусов Цельсия. При повышении температуры до 50-60 градусов рабочее давление падает в полтора-два раза. График падения давления от температуры есть в технических каталогах производителей.
- Опоры и компенсация. Убедитесь, что в проекте заложены скользящие и неподвижные опоры, рассчитаны компенсационные петли. Пластиковая трасса не должна быть жестко зажата между двумя стенами.
- Инструмент для монтажа. Если монтируется ХПВХ или ПВХ — заложен ли в смету правильный клей и очиститель в достаточном объеме. Если варится полипропилен или ПВДФ — есть ли у монтажников профессиональные сварочные аппараты с контролем параметров.
- Кратность поставки. Трубы отгружаются отрезками, кратными заводской длине (обычно 5 или 6 метров). Учитывайте это при расчете объема закупки. При необходимости резки крупных диаметров уточняйте наличие труборезов на складе поставщика.
Полимерные трубопроводы — это эффективная замена нержавеющей стали, футерованным трубам и дорогостоящим сплавам. Они не ржавеют, не зарастают внутри, служат десятилетиями и снижают общую стоимость владения системой. Главное — подходить к выбору материала, расчету гидравлики и монтажу с сухим инженерным расчетом, без надежды на русское «авось».
