Газовую резку списывали в архив несколько раз — сначала плазма, потом лазер, — но на заготовительных участках, при демонтаже и ремонте она по-прежнему самый дешёвый способ разделить толстый металл. Пост при этом собирают часто по памяти: баллон, редуктор, рукав, резак. Разберём, из чего должен состоять пост газовой резки, какие требования к нему предъявляют Правила по охране труда при выполнении электросварочных и газосварочных работ (приказ Минтруда № 884н) и что проверить перед закупкой.
Содержание
- Состав поста: от баллона до резака
- Горючий газ: ацетилен или пропан-бутан
- Баллоны и редукторы: размещение и требования
- Рукава и соединения
- Защита от обратного удара и порядок работы
- Рабочее место, СИЗ и чек-лист закупки
Состав поста: от баллона до резака
Переносной пост газовой резки собирается из семи групп элементов, и убрать любую из них нельзя.
- Источники газа: баллон с кислородом и баллон с горючим газом либо подключение к рампе или цеховому газопроводу.
- Редукторы: кислородный и для горючего газа, каждый с двумя манометрами — высокого и низкого давления.
- Предохранительные устройства: огнепреградители на редукторах и обратные клапаны на входе резака.
- Рукава: кислородная линия и линия горючего газа, разных классов и цветов.
- Резак с набором мундштуков под толщину металла и тип горючего газа.
- Стойка или тележка для баллонов, искробезопасные ключи для вентилей и редукторов.
- Средства защиты и пожаротушения: очки со светофильтром, краги, костюм от искр и брызг, огнетушитель, ёмкость с чистой холодной водой для охлаждения резака.
Горючий газ: ацетилен или пропан-бутан
От выбора горючего газа зависят мундштуки, редуктор, класс рукава и экономика поста.
Параметр
- Ацетилен
- Пропан-бутан
Температура пламени
- около 3100 °C
- около 2700 °C
Прогрев и пробивка
- быстрые, удобны для точной резки
- медленнее, дольше начальный прогрев
Расход кислорода на единицу объёма газа
- 1,1–1,5
- 3,5–4,5
Стоимость газа
- выше
- ниже
Ограничения по правилам
- вентиль баллона открывают не более чем на один оборот, нужен специальный торцевой ключ
- тяжелее воздуха, запрещён при работах в замкнутых и труднодоступных помещениях
Для заготовительного участка, где режут листы и профиль от 10 мм и не спешат, пропан-бутан обычно выигрывает по стоимости часа работы. Ацетилен оставляют для точных вырезов, тонкого металла и участков, где важна скорость пробивки.
Баллоны и редукторы: размещение и требования

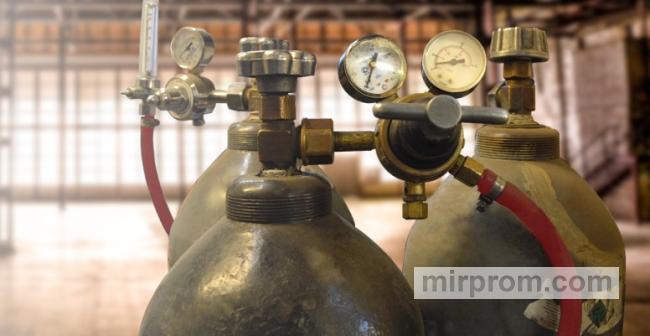

Баллоны устанавливают вертикально в стойки и крепят хомутами или цепями; над ними ставят навес, защищающий от попадания масла. Открытый огонь допускается не ближе 5 м от одиночных баллонов и 10 м от группы из более чем двух баллонов; при работе рядом с газопроводами горючих газов и постами в металлических шкафах — 3 м при ручной резке и 1,5 м при машинной.
На участке с числом постов до десяти держат не больше одного запасного наполненного баллона на пост и в сумме не более десяти кислородных и пяти ацетиленовых запасных баллонов. Если газа нужно больше, организуют рамповое питание или склад вне цеха; кислородную рампу до шести баллонов на один пост разрешено ставить внутри цеха.
Редуктор присоединяют к баллону специальным искробезопасным ключом, накидную гайку не подтягивают при открытом вентиле. У кислородной арматуры правая резьба, у арматуры для горючих газов — левая с насечкой на гайке, поэтому перепутать линии при штатных редукторах нельзя. Манометры должны быть с действующим сроком поверки — это проверяют перед началом каждой смены. Газ из баллона не расходуют полностью: остаточное давление — не менее 0,05 МПа, если иное не указано изготовителем.
Рукава и соединения

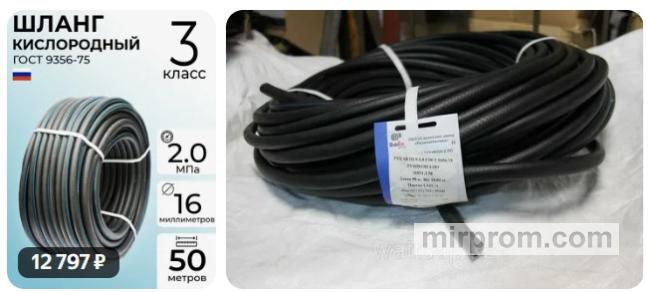

На кислородную линию ставят шланг кислородный III класса по ГОСТ 9356-75 на давление 2,0 МПа с синей полосой, на горючий газ — рукав I класса на 0,63 МПа с красной. Менять их местами запрещено даже на время, как и продувать одну линию газом другой: в кислороде масляная плёнка и остатки горючего вспыхивают.
К редуктору и резаку рукава крепят специальными хомутами. Если линию наращивают, куски соединяют ниппелями: латунными для кислорода и стальными для ацетилена, отрезки не короче 3 м, стыков не больше двух. Общая длина линии — до 30 м, на строительно-монтажных работах — до 40 м. Раз в месяц рукава осматривают и испытывают по порядку, установленному на предприятии.
Защита от обратного удара и порядок работы
Между баллонными редукторами и резаком Правила требуют ставить предохранительные устройства, в том числе пламегасящие. На практике это огнепреградитель с обратным клапаном на выходе каждого редуктора и обратные клапаны на входах резака. Устройства стоят дешевле резака и спасают редуктор и баллон при обратном ударе.
Порядок розжига по п. 101 Правил: сначала приоткрывают вентиль кислорода на четверть или половину оборота, затем вентиль горючего газа, продувают линию несколько секунд и зажигают смесь. Перегретый резак не тушат — закрывают вентили и охлаждают в сосуде с чистой холодной водой.
При обратном ударе первым закрывают вентиль горючего газа, потом кислорода — на резаке, баллонах и водяном затворе. Перед повторным розжигом проверяют затвор и рукава, резак охлаждают. В перерывах рукава отсоединяют, при длительных остановках закрывают вентили и выворачивают нажимные винты редукторов до освобождения пружин.
Рабочее место, СИЗ и чек-лист закупки
Помещение для газопламенных работ должно иметь вентиляцию для удаления продуктов горения; работать без неё запрещено. Работы в замкнутых пространствах — тоннелях, резервуарах, колодцах — ведут по наряду-допуску, с проверкой воздуха, вентиляцией и контрольным постом из двух человек снаружи; баллоны при этом остаются вне ёмкости. Резчику нужны очки закрытого типа со светофильтром для газопламенных работ, краги, костюм для защиты от искр и брызг расплавленного металла и ботинки с термостойкой подошвой.
Чек-лист перед закупкой поста:
- Определить горючий газ и толщины металла — от этого зависят резак, мундштуки и редуктор.
- Заложить в спецификацию два редуктора с поверенными манометрами и два огнепреградителя.
- Подобрать рукава по классу, диаметру и длине; добавить хомуты и запас ниппелей.
- Предусмотреть стойку или тележку с креплением баллонов и навесом.
- Проверить комплект ключей: искробезопасный для редуктора и торцевой для ацетиленового вентиля.
- Укомплектовать пост СИЗ, огнетушителем и ёмкостью для охлаждения резака.
- Назначить ответственного за ежемесячный осмотр рукавов и учёт баллонов.
Пост газовой резки собирается из недорогих элементов, но экономить на пламегасителях, рукавах и стойке для баллонов — значит экономить на единственном, что отделяет обратный удар от аварии. Собранный по правилам пост работает годами, а его комплектация укладывается в одну страницу спецификации.
