Пресс-формы для литья пластмасс — основа массового производства. Корпуса электроники, детали авто, упаковка, медицинские изделия. Всё это появляется на свет благодаря точной металлической оснастке и расплавленному полимеру.
Одна ошибка в проекте формы — и тысячи бракованных деталей. Неправильный выбор стали — быстрый износ. Неучтённая усадка пластика — размеры «уплывают». Поэтому процесс создания оснастки требует не только оборудования, но и экспертизы.
В статье — только практика. Типы каналов, этапы изготовления, нюансы согласования образцов. Без «уникальных предложений». Только то, что поможет принять взвешенное решение.
Что такое пресс-форма и как она работает

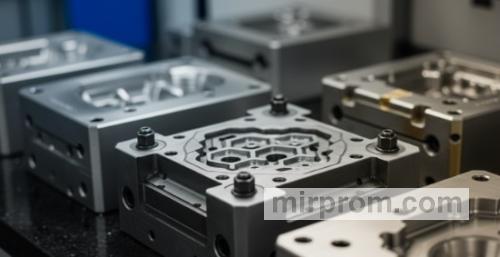

Конструктивно форма — это две полуформы: подвижная и неподвижная. Между ними — полость, повторяющая контур будущей детали. Расплав подаётся под давлением, остывает, извлекается — цикл повторяется.
Ключевые элементы:
- Литниковая система — каналы подачи материала;
- Система охлаждения — трубки для термостатирования;
- Толкатели — механизм извлечения готовой детали;
- Вентиляционные канавки — отвод воздуха при заполнении.
Материал формы — инструментальная сталь (45, У8, Х12МФ) или алюминиевые сплавы для прототипов. Выбор зависит от тиража: 10 тыс. циклов или 1 млн+.
Горячие и холодные каналы: в чём разница
Холодноканальные формы проще и дешевле. Литник застывает вместе с деталью, затем обрезается. Подходит для небольших серий, технических деталей, где отходы допустимы.
Горячеканальные системы поддерживают пластик в расплаве до момента впрыска. Нет литниковых отходов, выше скорость цикла, лучше качество поверхности. Но: дороже в изготовлении, требуют точной настройки температур.
| Параметр | Холодный канал | Горячий канал |
| Стоимость оснастки | Низкая/средняя | Высокая |
| Отходы материала | Есть (литник) | Минимум |
| Скорость цикла | Средняя | Высокая |
| Применение | Прототипы, малые серии | Массовое производство |
Для подбора оптимальной конфигурации под задачу можно изучить примеры реализованных проектов — например, на https://пресс-форма.рф представлены кейсы с описанием типов оснастки. Это помогает сформировать ТЗ до начала проектирования.
Этапы создания оснастки: от идеи до серии
Процесс нелинейный, но логичный. Сначала — 3D-модель детали с учётом усадки пластика, углов вывода, расположения толкателей. Затем — прототипирование (3D-печать, фрезеровка) для проверки геометрии.

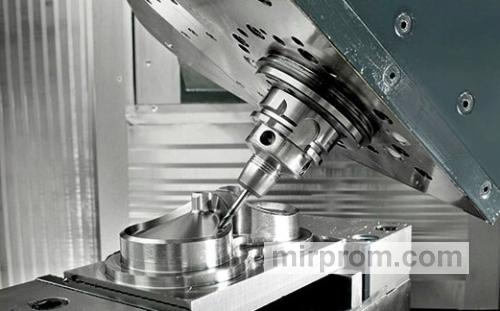

После согласования — изготовление формы: ЧПУ-обработка, электроэрозия, шлифовка, сборка. Параллельно — подготовка управляющих программ для литьевой машины.
Финал — тестовый запуск. Отливка образцов, замеры, корректировка. Только после подписания акта — передача формы в серийную эксплуатацию.
Материалы и точность изготовления
Сталь — не просто «металл». Марка определяет ресурс. У8 — до 50 тыс. циклов, Х12МФ — 200–500 тыс., импортные аналоги (1.2344, 1.2738) — до 1 млн.
Точность — до 0,01 мм. Это уровень ювелирной работы. Ошибка в 0,1 мм = зазор, облой, брак. Поэтому контроль на каждом этапе: КИМ-измерения, визуальный осмотр, функциональные тесты.
Поверхность формы тоже важна. Полировка до зеркального блеска — для глянцевых деталей. Текстурирование — для тактильных поверхностей, маскировки следов толкателей.

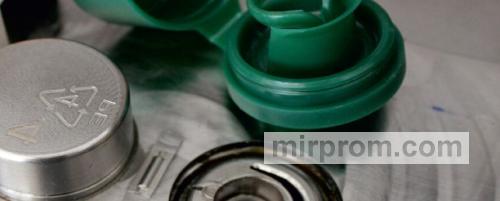

Контроль качества и тестовые образцы
Образцы — не формальность. Это проверка: заполняемость формы, отсутствие воздушных ловушек, стабильность размеров, качество поверхности.
Типовые дефекты и решения:
- Облой — избыточное давление или износ формы → корректировка параметров;
- Недолив — низкая температура или давление → настройка машины;
- Усадочные раковины — неравномерное охлаждение → доработка каналов;
- Следы толкателей — неправильный выталкивающий момент → регулировка механизма.
Согласование образцов — итеративный процесс. 1–3 цикла — норма. Больше — повод пересмотреть проект или технологию.
Сроки, бюджет, риски
Средний срок изготовления формы — 4–8 недель. Зависит от сложности, количества гнёзд, наличия горячих каналов, загрузки производства.
Бюджет складывается из: проектирование, материалы, обработка, сборка, тесты. Экономия на этапе проекта = риски на этапе запуска. Дешевле сделать правильно сразу.
Риски: изменение ТЗ в процессе, задержки поставки материалов, непредвиденные доработки. Прозрачная коммуникация и еженедельные отчёты снижают неопределённость.
Популярные вопросы
Сколько гнёзд делать в форме?
Зависит от тиража и бюджета. Одно гнездо — дешевле, но медленнее. Четыре — быстрее, но дороже и сложнее в балансировке. Расчёт окупаемости помогает выбрать оптимум.
Можно ли переделать форму под новый дизайн?
Частично — да, если изменения локальные (добавить ребро, изменить отверстие). Глобальные правки часто требуют новой формы. Заранее закладывайте запас на возможные модификации.
Какая гарантия на пресс-форму?
Стандартно — 12 месяцев или 50–100 тыс. циклов, в зависимости от марки стали. Постгарантийное обслуживание: ремонт, замена изношенных элементов, модернизация.
