Прямой удар грозового разряда в кровлю не газифицированного завода или жилой многоэтажки — это экстремальное термическое испытание для строительных конструкций. Сильный электромагнитный импульс способен мгновенно выжечь серверные стойки, промышленную автоматику и слаботочные сети. Профессионально спроектированные системы молниезащиты совместно с контуром рассеивания тока полностью снимают эту угрозу. Качественная система заземления защищает персонал от опасного потенциала и обеспечивает стабильную работу электроустановок. Разумные руководители предпочитают своевременно заказать надежные системы молниезащиты для защиты коммерческих активов.
Зачем нужна молниезащита: разрушительные последствия удара молнии
Прямое попадание разряда в крышу здания вызывает резкий температурный скачок в точке контакта, плавит кровельное железо и поджигает стропильные системы. Помимо термического воздействия, физика грозового разряда порождает мощную акустическую ударную волну. Она способна частично разрушить кирпичную кладку, парапеты и вентиляционные оголовки. При отсутствии защитного контура ток находит случайные пути движения к земле через арматуру, металлопластиковые трубы или силовые кабели.

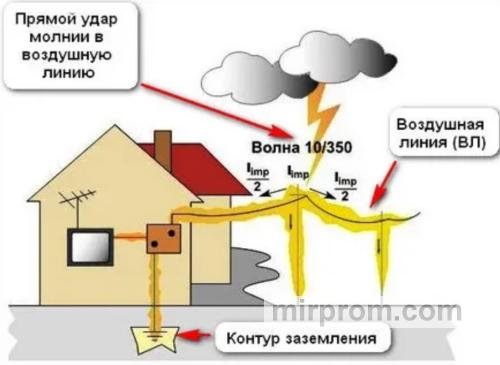

Вторичные проявления стихии не менее опасны для бизнеса. Когда молния бьет в расположенную рядом опору линии электропередачи, в распределительной сети здания возникает наведенное импульсное перенапряжение. Ток огромной силы устремляется к конечным потребителям, уничтожая блоки питания, контроллеры и системы пожарной безопасности. Оборудование после подобных инцинедентов практически никогда не подлежит восстановлению.
Если грозовой электрический разряд попадает просто в участок земли в радиусе нескольких десятков метров от объекта, возникает опасность заноса высокого потенциала. Почва обладает высоким удельным сопротивлением, поэтому ток начинает искать проводники с меньшим сопротивлением. Импульс проникает во внутреннюю проводку строения через нулевой провод или шину заземления, вызывая ложные срабатывания автоматических выключателей и выгорание чувствительных плат. Суммарные финансовые потери от закупки новых станков и простоя цехов в сотни раз превышают расходы на инженерные изыскания. Проверенная система заземления https://inge.su/uslugi/elektromontazhnye-raboty/sistema-zazemleniya/ нивелирует эти риски, направляя опасный потенциал по безопасному пути.
Устройство внешней и внутренней молниезащиты зданий и сооружений

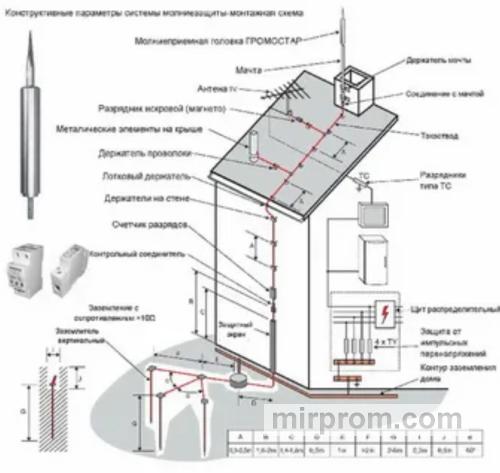

Эффективный комплекс состоит из двух рубежей обороны, каждый из которых решает свою техническую задачу. Наружное устройство перехватывает разряд и уводит его в грунт, а внутреннее — нивелирует наведенные электромагнитные помехи. Если у вас на объекте установлено дорогостоящее оборудование, имеет смысл прицениться и выгодно купить системы молниезащиты полного цикла.

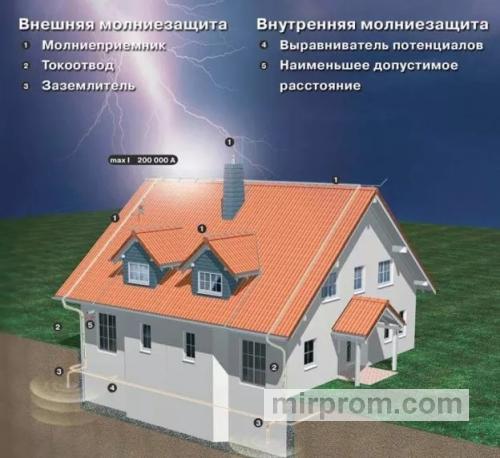

Внешний контур строится по классической трехкомпонентной схеме. Молниеприемник первым встречает грозовой разряд. На плоских кровлях коммерческих центров укладывается стальная молниеприемная сетка, шаг ячейки которой строго нормируется нормативными документами в зависимости от категории защиты. На скатных крышах и технологических трубах монтируются вертикальные металлические штыри или натягиваются стальные тросы. Далее ток распределяется по токоотводам — толстой оцинрованной проволоке или полосе, которая спускается по фасаду к земле. Токоотводы надежно соединяются с заземлителем для быстрого рассеивания энергии в почве.
Внутренняя защита отсекает импульсные перенапряжения с помощью устройств защиты от импульсных перенапряжений. Эти приборы делятся на три класса и монтируются каскадом в ГРЩ и распределительных щитах. Дополнительно в схему внедряются стабилизаторы входного напряжения и реле контроля фаз трехфазного тока. Все металлические корпуса, лотки, трубы и вентиляционные короба в обязательном порядке подключаются к главной заземляющей шине. Такая система уравнивания потенциалов исключает появление опасной разности напряжений между отдельными частями здания. Для гарантированной безопасности объектов капитального строительства мы рекомендуем заказать проектирование молниезащиты у сертифицированных инженеров.
Системы заземления: классификация по ПУЭ и ГОСТ
Заземляющие устройства выполняют две разные функции: защитную и рабочую. Зазащитный контур исключает поражение людей током при пробое изоляции на корпус прибора. Рабочее (функциональное) заземление необходимо для обеспечения штатного режима работы сложной вычислительной техники и трансформаторов. Проектирование и монтаж этих систем жестко регламентируют ПУЭ и национальный стандарт ГОСТ Р 50571. В промышленном секторе применяются несколько типов схем с глухозаземленной нейтралью источника питания.

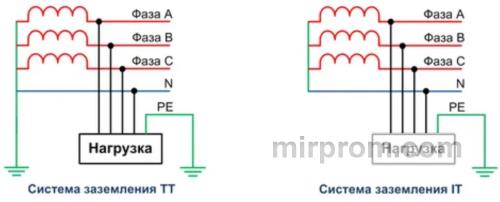

Система TN-C является исторически первой и самой простой. В ней защитный и рабочий нулевые проводники совмещены в одном проводе на всем ее протяжении. Сейчас эта схема считается небезопасной и запрещена для новых объектов, так как при обрыве нуля на корпусах всех подключенных приборов появляется опасный потенциал 220 Вольт.
Более надежные схемы — TN-S и TN-C-S. В подсистеме TN-S рабочий и защитный нули разделены на всем протяжении трассы, начиная от трансформаторной подстанции. Это идеальный, но самый затратный вариант, требующий прокладки пятижильного кабеля для трехфазной сети. Схема TN-C-S предполагает разделение совмещенного проводника на вводе в здание, где обязательно обустраивается повторный контур. Если энергия на объект транспортируется по воздушным линиям, ПУЭ предписывает использовать подвид заземления TT, где корпуса оборудования соединяются с обособленным модульно-штыревым заземлителем, никак не связанным с нейтралью генератора.
Особенности проектирования и монтажа по типам объектов
Специфика инженерных решений кардинально отличается в зависимости от функционального назначения и этажности строения. Наша компания дифференцирует подходы к защите для трех ключевых секторов.
Промышленные предприятия и складские комплексы

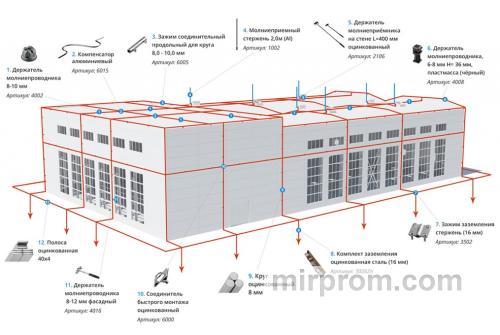

Заводы, нефтебазы и логистические терминалы относятся к зонам с повышенной пожарной и взрывоопасностью. Здесь критически важно защитить технологические линии, станки с числовым программным управлением и серверные узлы. На таких объектах инженеры рассчитывают не только сопротивление растеканию тока, но и учитывают электромагнитную совместимость оборудования. Все проекты проходят обязательное согласование в органах Ростехнадзора. Руководителям производств необходимо своевременно заказать расчет заземления для исключения аварийных остановок цехов.
Коммерческая недвижимость, БЦ и Многоквартирные жилые дома
Для высотных административных и жилых зданий главным фактором риска становится их этажность. Молниеприемная сетка на кровле здесь защищает крышные котельные, чиллеры систем кондиционирования, лифтовые шахты и внешние блоки вентиляции. Токоотводы часто монтируются скрытым способом внутри железобетонных колонн фасада, что требует непрерывного контроля металлосвязи на этапе строительства.
Частный сектор
В загородных домах и коттеджах приоритет отдается защите бытовой техники от перенапряжений и обеспечению безопасности жильцов. Из-за плотной застройки и облагороженной территории классический контур-треугольник здесь неудобен. Оптимальным решением будет выбрать и выгодно купить модульно-штыревое заземление, которое монтируется точечно на глубину до 15 метров без разрушения ландшафта.
Этапы профессионального монтажа под ключ в Новосибирске
Обустройство защитных систем силами случайных бригад часто заканчивается авариями. Профессиональный монтаж — это строгая последовательность технологических операций, выполняемая сертифицированными электромонтажниками.
Первым шагом всегда выступают инженерные изыскания. Специалисты измеряют удельное сопротивление грунта на площадке. В условиях Новосибирской области этот параметр сильно меняется в зависимости от сезона: зимой сухой промерзший слой почвы практически не проводит ток, а весной обводненные грунты улучшают показатели. Проект всегда рассчитывается по наихудшему зимнему коэффициенту.
Далее начинаются земляные и монтажные работы. Современный глубинный метод подразумевает последовательное погружение стальных оцинкованных или медных штырей-электродов с помощью отбойного молотка. Отдельные секции соединяются резьбовыми муфтами, а места соединений обрабатываются токопроводящей антикоррозийной пастой и гидроизоляционной лентой. Горизонтальные заземлители из стальной полосы соединяются с вертикальными стержнями методом дуговой сварки или надежными болтовыми зажимами.
Листайте таблицу вправо ↔️
| Этап монтажных работ | Контролируемый параметр | Метод верификации технадзора |
| Разметка и бурение/забивка | Глубина погружения электродов | Измерение длины смонтированных стержней |
| Соединение элементов | Качество сварных швов / затяжка болтов | Визуальный осмотр, простукивание молотком |
| Монтаж токоотводов | Непрерывность цепи металлосвязи | Замер переходного сопротивления контактов |
| Финальные испытания | Общее сопротивление растеканию тока | Замеры электролаборатории прибором МРП-200 |
По окончании монтажа наступает этап верификации. Наша сертифицированная электролаборатория в Новосибирске проводит комплекс приемо-сдаточных испытаний. Инженеры измеряют сопротивление контура заземления и проверяют наличие цепи между заземлителями и заземляемыми элементами. По результатам тестов заказчику выдается официальный паспорт заземляющего устройства и техническое заключение установленного образца.
Заключение
Попытки сэкономить на безопасности и собрать контур из подручного металлолома приводят к тяжелым последствиям. При первом же серьезном грозовом разряде такое заземление не справится с объемом энергии, что повлечет за собой выгорание внутренней сети, отказы автоматики и гарантированный штраф от инспекторов МЧС или Ростехнадзора. При возникновении пожара страховые компании безоговорочно отказывают в выплатах, если на объекте отсутствовал оформленный проект и свежие акты испытаний электролаборатории.
Инженерная компания Инжениум выполняет весь комплекс работ по проектированию, монтажу и техническому обслуживанию защитных систем любой сложности. Мы располагаем штатом аттестованных проектировщиков, парком измерительных приборов и гарантируем успешную сдачу объекта контролирующим органам. Доверяйте безопасность вашего бизнеса профессионалам.
FAQ
Какое сопротивление должно быть у контура заземления здания?
Согласно требованиям ПУЭ, для электроустановок напряжением 380 Вольт с глухозаземленной нейтралью сопротивление контура заземления не должно превышать 4 Ом. Для отдельно стоящих молниеотводов этот показатель может составлять до 10 Ом.
Как часто нужно проверять систему молниезащиты?
Визуальный осмотр видимых частей системы проводится ежегодно перед началом грозового сезона. Полные испытания с замером сопротивления контура и вскрытием грунта для проверки состояния электродов выполняются один раз в три года для обычных объектов и ежегодно для предприятий с повышенной опасностью.
В чем разница между пассивной и активной молниезащитой?
Пассивная система (сетка, штырь) ждет, пока молния ударит в нее сама из-за наименьшего расстояния. Активный молниеприемник имеет встроенный электронный генератор, который во время грозы ионизирует воздух вокруг себя, создавая опережающий встречный лидер. Это позволяет значительно увеличить зону защиты при меньшей высоте мачты.
