Производство промышленного вентиляционного оборудования в Московском регионе составляет основу инженерного обеспечения строящихся объектов. Климатические системы крупных предприятий, торговых центров и жилых комплексов требуют установки надежных агрегатов. Изготовление вентиляторов — высокотехнологичный процесс. Он регламентируется жесткими государственными стандартами. Локализация заводов в Москве и Московской области сокращает логистические издержки. Это позволяет осуществлять оперативную поставку техники на объекты ЦФО. Данный аналитический обзор подготовлен практикующим инженером-проектировщиком ОВК. В материале раскрыты особенности конструкции современных вентиляторов, приведены актуальные ГОСТы и даны рекомендации по подбору оборудования.
Анализ структуры производства вентиляционного оборудования в Московском регионе
Московский регион занимает лидирующие позиции по объему выпуска тягодутьевых машин. Здесь сосредоточены проектные бюро и производственные цеха полного цикла. Современный завод вентиляционного оборудования mvk77.ru включает в себя участки лазерного раскроя листового металла, роботизированной сварки корпусов и высокоточной динамической балансировки рабочих колес. Наличие собственной испытательной базы позволяет предприятиям проводить аэродинамические и акустические тесты по ГОСТ 10921-90.
Организация подмосковных производств базируется на принципах технологической независимости. Заводы закупают отечественный или сертифицированный стальной прокат. Толщина углеродистая стали для корпусов радиальных машин составляет от 2 до 8 мм. Это гарантирует жесткость конструкции при высоких динамических нагрузках. Наличие развитой транспортной сети в Московской области упрощает доставку крупногабаритных крышных и дутьевых агрегатов на строительные площадки.
Важным сектором рынка является выпуск специализированных исполнений. Сюда относятся взрывозащищенные, коррозионностойкие и жаропрочные модификации. Спрос на них формируют химические производства, нефтеперерабатывающие заводы и объекты энергетики. Московские производители успешно конкурируют с импортными аналогами за счет оперативного внедрения изменений в конструкторскую документацию под нужды конкретного заказчика. Примером успешно реализованных объектов выступают такие масштабные проекты, как Центр строительства морских сооружений в Мурманской области или ЖК "Символ" в Москве, где безотказно работают климатические системы отечественного производства.
Классификация и физико-технические параметры промышленных вентиляторов
Промышленные вентиляторы разделяют по направлению движения воздушного потока и конструктивному исполнению. Каждый тип оборудования предназначен для строго определенных условий эксплуатации. Нарушение правил подбора ведет к потере энергоэффективности системы.
Основные конструктивные типы:

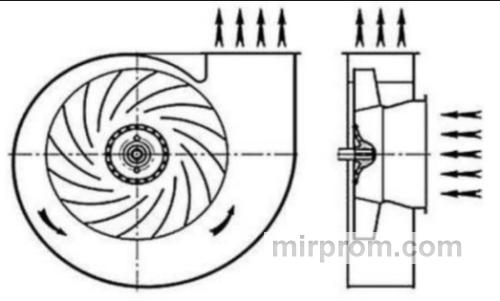

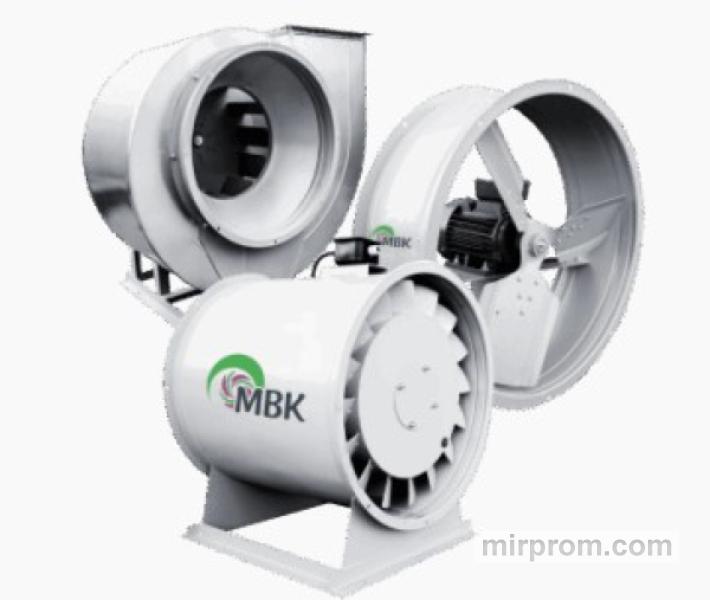

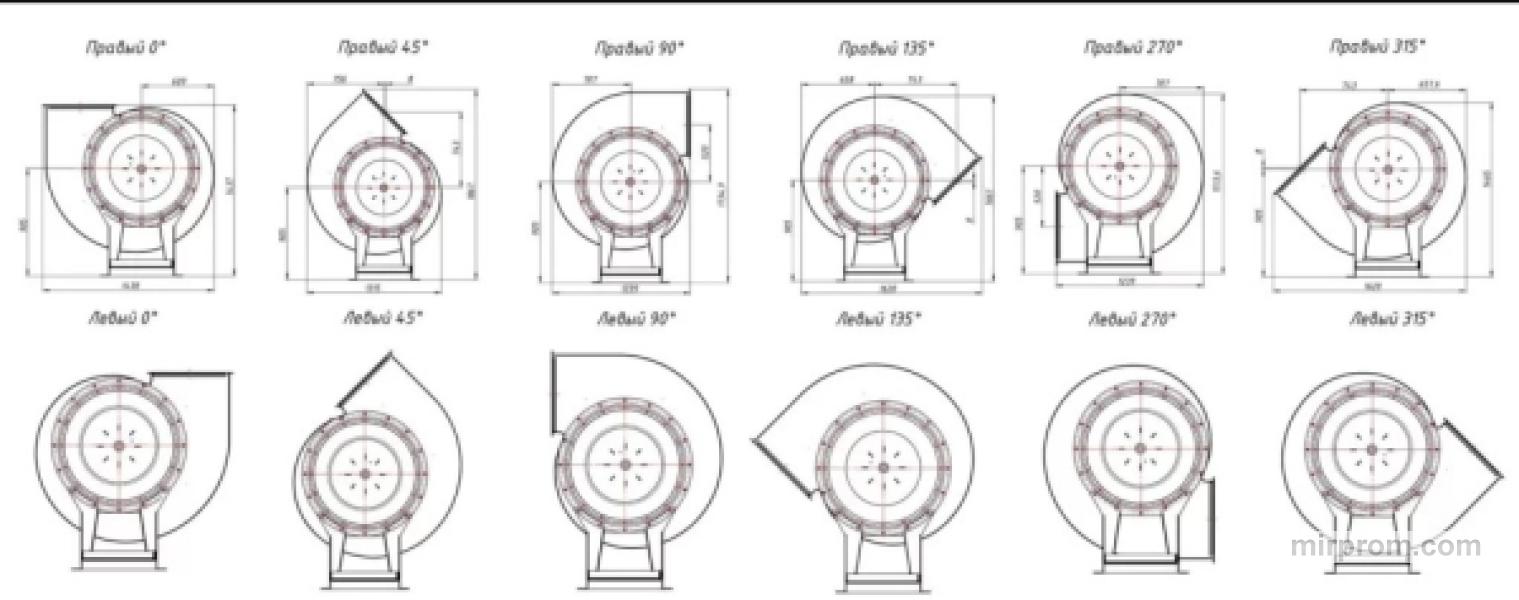

- Радиальные вентиляторы. Воздух входит аксиально, а выходит радиально под углом 90 градусов. Корпус имеет спиральную форму («улитка»). Применяются в развитых разветвленных воздуховодах с высоким сопротивлением сети.
- Осевые вентиляторы. Поток перемещается вдоль оси вращения рабочего колеса. Обладают высоким коэффициентом полезного действия (КПД) при работе в сетях с низким аэродинамическим сопротивлением. Применяются для общеобменной вентиляции.

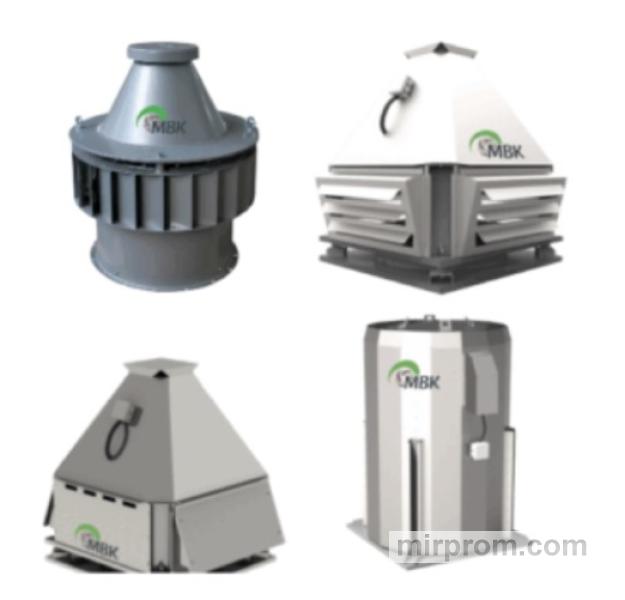

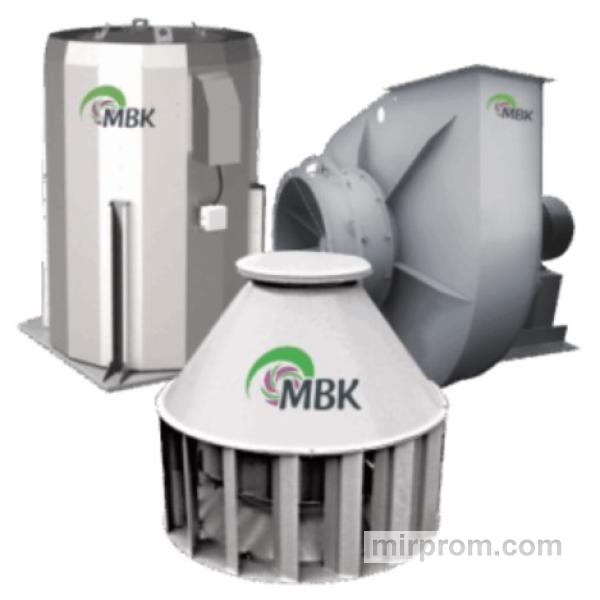

- Крышные вентиляторы. Устанавливаются непосредственно на кровле зданий. Оснащаются специальными колпаками для защиты от атмосферных осадков. Бывают с выбросом потока в сторону или вертикально вверх.
- Канальные вентиляторы. Монтируются непосредственно в разрыв воздуховодов круглого или прямоугольного сечения. Компактны, имеют низкий уровень шума.
Физические параметры работы агрегатов включают производительность по воздуху (объемный расход Q, кубических метров в час) и полное давление (Pv, Па). По величине полного давления радиальные машины классифицируют на три группы согласно ГОСТ 5976-2020. Низкое давление — до 1000 Па. Среднее давление — от 1000 до 3000 Па. Высокое давление — от 3000 до 12 000 Па. Частота вращения рабочего колеса определяет эти параметры. Изменение частоты осуществляется с помощью частотных преобразователей. Это основной способ регулирования производительности вентиляционной системы.
Важным фактором является тип привода рабочего колеса. Конструктивное исполнение 1 предусматривает посадку колеса непосредственно на вал электродвигателя. Это самая надежная и компактная схема. Исполнение 5 использует клиноременную передачу. Оно позволяет изменять обороты вентилятора путем подбора диаметров шкивов. Однако ременная передача требует регулярного обслуживания и приводит к потере 3–5% мощности двигателя на трение.
Системы дымоудаления и противопожарные клапаны: нормативные требования
Противопожарная вентиляция — критически важный элемент безопасности зданий. Ее проектирование регламентируется требованиями СП 7.13130.2013. Главная задача систем аварийной вентиляции заключается в локализации продуктов горения и обеспечении путей эвакуации людей. С этой целью заводы выпускают специализированные вентиляторы дымоудаления. К ним предъявляются повышенные требования по надежности и термической стойкости.
Агрегаты дымоудаления (ДУ) обязаны сохранять работоспособность при перемещении газовоздушных смесей с температурой до 400 °C или 600 °C в течение не менее 120 минут. Корпуса таких вентиляторов изготавливаются из жаростойкой углеродистой стали. Электродвигатели оснащаются теплоизолирующими кожухами и имеют класс изоляции обмоток не ниже H. В системах ДУ применяются радиальные (например, ВР 80-75-ДУ), крышные (ВКРВ-ДУ) и осевые машины подпора воздуха (ВО 30-160). Последние создают избыточное давление в лифтовых шахтах и на лестничных клетках, препятствуя проникновению дыма.

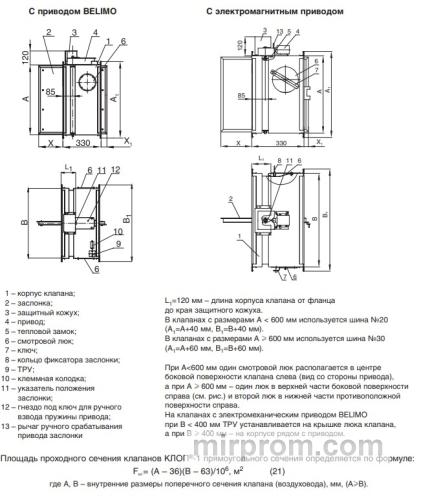

Вторым неотъемлемым элементом противодымной защиты являются клапаны противопожарные для вентиляции. Они устанавливаются в местах пересечения воздуховодами ограждающих конструкций и стен. Клапаны делятся на три функциональных типа:
- Огнезадерживающие (нормально открытые). В штатном режиме заслонка открыта. При пожаре она закрывается, перекрывая путь огню и токсичным газам по вентиляционным каналам.
- Дымовые (нормально закрытые). В нормальных условиях закрыты. Открываются по сигналу пожарной автоматики только в зоне возгорания для удаления дыма.
- Двойного действия. Закрываются при пожаре, а после его затушения открываются для проветривания помещений от остатков газов и огнетушащего порошка.
Управление заслонками противопожарных клапанов осуществляется с помощью электроприводов. Сертифицированные производители комплектуют изделия механизмами с возвратной пружиной (для нормально открытых клапанов) или реверсивными электроприводами без возвратной пружины. Предел огнестойкости клапанов маркируется индексом EI (например, EI 90 или EI 120). Цифра обозначает время в минутах, в течение которого клапан полностью сохраняет плотность и теплоизолирующую способность под воздействием открытого пламени.
Тягодутьевые машины и промышленные дымососы: аэродинамика процессов

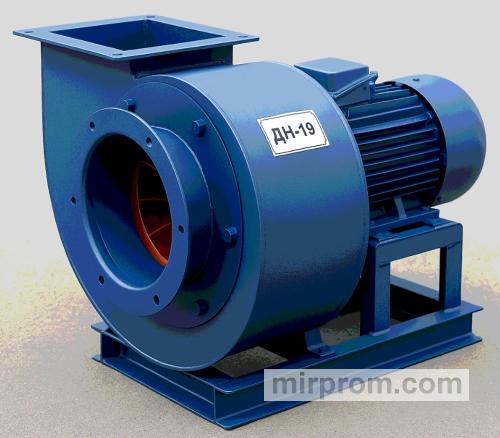

Тягодутьевые машины (ТДМ) представляют собой крупногабаритные центробежные аппараты. К ним относятся дутьевые вентиляторы (типа ВДН) и промышленные дымососы (типа ДН). Основная сфера применения — обеспечение подачи воздуха в топки котельных агрегатов и удаление дымовых газов из котлов. Конструкция ТДМ рассчитана на непрерывную круглосуточную эксплуатацию в тяжелых режимах.
Аэродинамический процесс в дымососе осложнен присутствием в перемещаемом газе твердых частиц золы. Агрессивные дымовые газы вызывают интенсивный абразивный износ лопаток рабочего колеса. Для предотвращения разрушения заводы наплавляют на рабочие поверхности лопаток износостойкие твердые сплавы (например, сормайт). Толщина наплавленного слоя составляет 2–3 мм. Лопатки дымососов серии ДН выполняются загнутыми назад. Это обеспечивает высокий КПД (до 85%) и снижает склонность к налипанию золовых отложений.
Дутьевые вентиляторы ВДН подают чистый атмосферный воздух. Температура перемещаемой среды для них не превышает +80 °C. Лопатки их колес могут быть загнуты вперед. Это позволяет уменьшить габариты машины при сохранении высокой производительности. Однако такие агрегаты более чувствительны к запыленности воздуха. При проектировании ТДМ критически важно учитывать плотность газа, которая напрямую зависит от его температуры:
ρ = ρ0 × 273273 + t
Где ρ0 — плотность воздуха при нормальных условиях (1,293 кг/м³), а t — температура перемещаемого газа в °C.
Регулирование параметров работы ТДМ осуществляется с помощью осевых направляющих аппаратов (ОНА). ОНА устанавливается на входе в вентилятор. Он закручивает поток воздуха перед его попаданием на рабочее колесо. Это позволяет изменять напор и производительность машины с минимальными потерями энергии. Точный подбор параметров ОНА координируется с характеристиками приводного асинхронного электродвигателя. Если вам необходим грамотный расчет параметров систем дымоудаления или подбор конкретной марки ТДМ, обратитесь к инженерам завода-изготовителя.
Конструкционные материалы и взрывозащищенные исполнения по ГОСТ
Условия эксплуатации промышленных вентиляторов определяют выбор материалов для их изготовления. Неправильное назначение материала приводит к ускоренной коррозии или возникновению аварийных ситуаций. Российские заводы производят технику из пяти основных типов металлов.
Применяемые материалы:
- Углеродистая сталь. Марки Ст3сп, Сталь 20. Стандартное общеобменное исполнение. Подходит для неагрессивных сред с температурой до +80 °C и запыленностью до 100 мг/м³.
- Оцинкованная сталь. Покрытие цинком защищает металл от атмосферной влаги. Применяется для изготовления канальных вентиляторов и элементов воздуховодов.
- Нержавеющая сталь. Марки 12Х18Н10Т, AISI 304. Коррозионностойкое исполнение. Предназначено для перемещения влажных сред, паров кислот и щелочей.
- Алюминиевые сплавы. Марки АМг2, АД31. Легкие материалы, не склонные к искрообразованию. Используются в элементах рабочих колес.
- Разнородные металлы. Сочетание латуни (или алюминия) с углеродистой сталью. Применяется во взрывозащищенных вентиляторах.
Взрывозащищенные вентиляторы регламентируются требованиями ГОСТ 31441.1-2011. Они предназначены для перемещения газопаровоздушных взрывоопасных смесей. Главное конструктивное требование — исключение возможности появления искры при трении или ударе вращающихся частей о неподвижный корпус. Для этого на входной коллектор вентилятора устанавливается кольцо из латуни. При случайном смещении рабочего колеса контакт стали с латунью не вызывает искрения.
Электродвигатели взрывозащищенных машин имеют специальную маркировку (например, 1ExdIIBT4). Их корпуса выполняются герметичными и взрывонепроницаемыми. Они способны выдержать внутреннее давление взрыва без передачи пламени в окружающую среду. Все внутренние стыки и клеммные коробки заливаются компаундом. Заземление корпуса вентилятора и рамы является обязательным. Контроль зазора между колесом и коллектором проводится микрометром при каждом техническом обслуживании.
Методика инженерного расчета и подбора вентилятора по давлению
Подбор промышленного вентилятора выполняется на основании аэродинамического расчета вентиляционной сети. Задача расчета — определить требуемый объемный расход воздуха и преодолеваемое сопротивление воздуховодов. Для вычислений используются параметры геометрии сети, коэффициенты местного сопротивления (КМС) фасонных элементов и плотность воздуха. Приобретая оборудование, обязательно требуйте актуальный скачать каталог технических характеристик с графиками аэродинамических кривых.
Алгоритм подбора включает в себя расчет потерь давления на трение по длине воздуховодов (ΔPтр) и потерь в местных сопротивлениях (ΔPмс):
ΔPмс = ∑ ξ ×
ρ × v22
Где ξ — коэффициент местного сопротивления отвода или тройника, ρ — плотность воздуха (кг/м³), а v — скорость движения воздушного потока (м/с). Скорость воздуха в магистральных воздуховодах промышленных систем должна лежать в пределах от 8 до 12 м/с. Более высокие скорости приводят к резкому росту аэродинамического шума и вибрации стенок каналов.
После расчета суммарных потерь давления (Pпот = ΔPтр + ΔPмс) к полученному значению добавляют коэффициент запаса 10%. На графике аэродинамической характеристики вентилятора находят рабочую точку. Она должна располагаться в зоне максимального значения КПД агрегата. Не допускается работа вентилятора на левой, неустойчивой ветви характеристики (зона помпажа). Помпаж вызывает резкие пульсации давления и разрушает лопатки рабочего колеса. Измерения геометрических параметров колеса приведены в таблице контроля ниже.
Листайте таблицу вправо ↔️
| Модель вентилятора | Номинальный диаметр колеса Dн (мм) | Допустимое биение по ГОСТ (мм) | Диаметр для проверки микрометром (мм) | Тип приводного электродвигателя |
| ВР 80-75-4 | 400,00 | 0,15 | 400,05 | АИР80А4 (1,1 кВт, 1500 об/мин) |
| ВР 80-75-6,3 | 630,00 | 0,25 | 630,12 | АИР112М4 (5,5 кВт, 1500 об/мин) |
| ВР 280-46-3,15 | 315,00 | 0,12 | 315,02 | АИР71А2 (0,75 кВт, 3000 об/мин) |
| ВЦП 7-40-5 | 500,00 | 0,20 | 500,08 | АИР132M4 (11,0 кВт, 1500 об/мин) |
| ВДН-10 | 1000,00 | 0,40 | 1000,25 | АИР200М4 (37,0 кВт, 1500 об/мин) |
Важным шагом является проверка электродвигателя на пусковую мощность. При пуске вентилятора (особенно в холодное время года) плотность воздуха выше расчетной. Нагрузка на вал возрастает. Чтобы исключить срабатывание автоматов защиты, мощность двигателя выбирается с запасом от 1,1 до 1,25 в зависимости от габаритов машины. Регулирование производительности пусковых режимов осуществляется закрытием направляющего аппарата или шибера перед стартом системы.

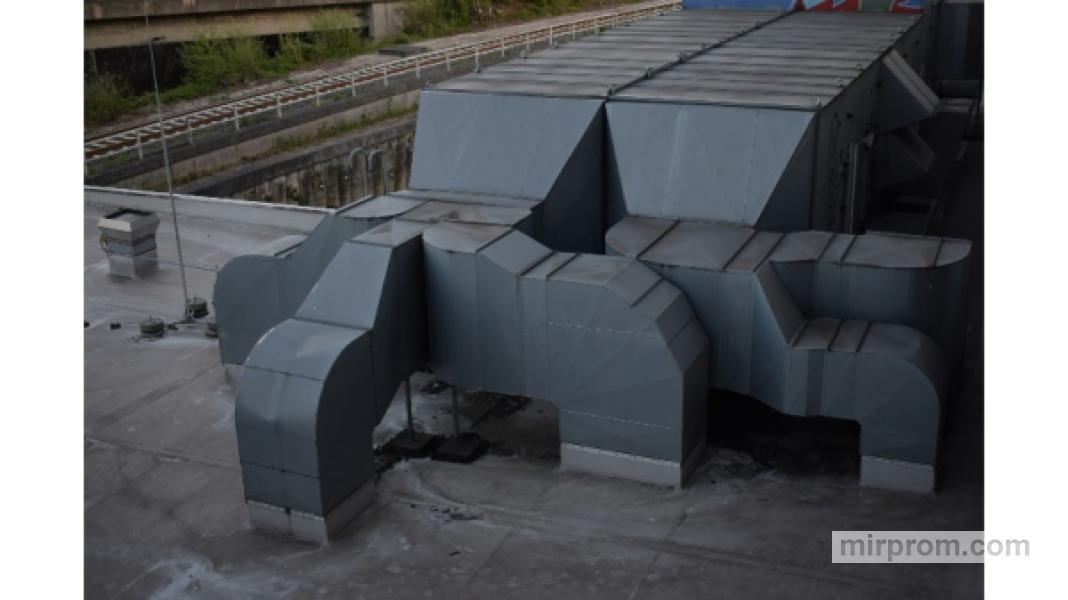

Комплектующие элементы и виброизоляция вентиляционных систем
Надежная работа промышленного вентилятора зависит от качества вспомогательных узлов. Динамические нагрузки от вращающегося рабочего колеса передаются на строительные конструкции здания. Для гашения вибрации и шума применяются специализированные комплектующие элементы. Их установка обязательна для всех типов центробежных и осевых машин.

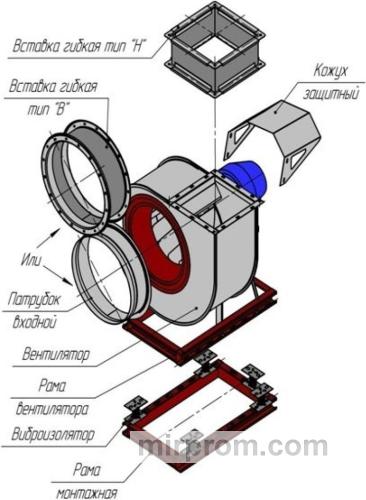

Основными узлами виброзащиты являются:
- Пружинные виброизоляторы. Тип ДО. Представляют собой стальную пружину, закрепленную на опорных пластинах. Эффективно гасят низкочастотные вибрации крупных радиальных вентиляторов.
- Резиновые виброизоляторы. Тип ВР. Изготавливаются из износостойкой резины. Применяются для небольших канальных и крышных агрегатов, работающих на высоких частотах.
- Гибкие (мягкие) вставки. Устанавливаются на входе и выходе вентилятора. Изолируют корпус машины от жестких воздуховодов. Предотвращают передачу структурного шума по вентиляционной сети.
- Монтажные стаканы. Применяются для жесткой фиксации крышных вентиляторов на кровле. Конструкция стакана включает в себя термоизоляцию и клапан обратного хода.
Подбор виброизоляторов выполняют по статической нагрузке. Вес вентилятора в сборе с электродвигателем и рамой делится на количество точек опоры (обычно 4 или 6). Полученная нагрузка должна составлять от 40% до 80% от максимальной несущей способности виброизолятора по паспорту. При меньшей нагрузке пружина не будет работать в зоне упругой деформации. Вибрация передастся на перекрытие. При чрезмерной нагрузке произойдет полная осадка пружины («виток к витку»), что также аннулирует эффект виброизоляции. Гибкие вставки изготавливаются из многослойного брезента, стеклоткани или ПВХ-пленки. Для систем дымоудаления применяются специальные огнестойкие вставки из кремнеземной ткани, выдерживающие нагрев до +600 °C.
Коммерческий обзор: сметная стоимость и оптимизация закупок оборудования
Формирование бюджета на закупку вентиляционного оборудования базируется на спецификации проекта. Стоимость агрегатов зависит от их габаритов, мощности электродвигателя и материального исполнения. Взрывозащищенные и нержавеющие модификации дороже стандартных общеобменных моделей из углеродистой стали на 40–80%. Ниже представлена экономически обоснованная смета затрат на базовые позиции промышленного вентиляционного оборудования Московского региона.
Коммерческая смета на закупку оборудования (средние оптовые цены завода):
- Радиальный вентилятор ВР 80-75-4. Общеобменный, мощность 1,1 кВт — цена 38 500 рублей.
- Вентилятор дымоудаления ВКРВ-5,6-ДУ. Крышный тип, режим 400 °C / 120 минут, мощность 5,5 кВт — цена 112 000 рублей.
- Промышленный дымосос ДН-10. В комплекте с двигателем мощностью 37 кВт, в сборе на стальной раме — цена 325 000 рублей.
- Противопожарный огнезадерживающий клапан КПС-1-НО-600х600-БФ. Нормально открытый, укомплектован электроприводом — цена 18 400 рублей.
- Клапан дымоудаления стеновой КДМ-2-НЗ-800х800-ЭМ. Нормально закрытый тип, оснащен электромагнитным приводом — цена 14 200 рублей.
- Комплект гибких вставок. Включает элементы на вход и выход для вентилятора №4 — цена 3 800 рублей.
- Виброизоляторы ДО-41. Набор крепежных элементов из 4 штук — цена 5 200 рублей.
Суммарная стоимость комплекта оборудования для средних размеров производственного цеха составляет порядка 517 100 рублей. Оптимизация бюджета достигается за счет прямой работы с заводами-производителями. Минуя посредников, заказчик экономит до 25% от рыночной стоимости оборудования. Комплексный заказ, включающий вентиляторы, клапаны и комплектующие, позволяет получить дополнительную скидку на объем и бесплатную доставку по Москве и Московской области.
Часто задаваемые вопросы (FAQ)
- В чем основное конструктивное отличие радиального вентилятора ВР 80-75 от ВР 280-46? Вентилятор ВР 80-75 является машиной низкого давления с большим количеством загнутых назад лопаток (12 штук). Он обеспечивает высокий КПД и низкий уровень шума. Модель ВР 280-46 — это вентилятор среднего давления. Он имеет меньшее количество лопаток (32 штуки), загнутых вперед. Это позволяет развивать большее давление при меньших габаритах колеса, но увеличивает акустическую нагрузку.
- Как часто необходимо проводить динамическую балансировку рабочего колеса дымососа? Плановая проверка дисбаланса колеса дымососа проводится каждые 6 месяцев эксплуатации. Из-за постоянного абразивного воздействия золы происходит неравномерный износ лопаток. Это вызывает разбалансировку ротора. Допустимая остаточная величина дисбаланса регламентируется ГОСТ ИСО 1940-1-2007. Превышение нормы ведет к разрушению подшипников ходовой части ТДМ.
- Каковы условия применения морозостойких противопожарных клапанов? Морозостойкие клапаны (с индексом М) устанавливаются в системах вентиляции помещений с температурой воздуха ниже -30 °C или в неотапливаемых чердаках. Конструкция таких клапанов включает в себя греющий кабель по периметру заслонки. Кабель предотвращает смерзание лопаток и обледенение исполнительного механизма привода, гарантируя срабатывание автоматики в случае пожара.
