РСУ — это аппаратно-программный комплекс, обеспечивающий автоматизированный контроль и регулирование технологических процессов. Ключевая особенность РСУ – децентрализованная архитектура, при которой управляющие функции выполняются независимыми модулями, связанными между собой через общую сеть.
Задачи
РСУ решает широкий спектр задач, от простого сбора данных до сложного адаптивного управления.
-
Система обеспечивает синхронизацию работы оборудования, минимизирует влияние человеческого фактора, повышает точность измерений.
-
Прозрачность архитектуры позволяет оператору воспринимать распределенные компоненты как единый механизм.
-
Открытость проявляется в поддержке стандартных протоколов обмена данными, что упрощает интеграцию с внешними сервисами.
-
Масштабируемость дает возможность наращивать производительность без полной замены инфраструктуры.
Требования к РСУ
Надежность — базовое требование. Система должна функционировать бесперебойно даже при частичном отказе компонентов. Для критически важных объектов обязательна сертификация по уровню безопасности SIL3.
Аппаратная часть строится на микропроцессорных контроллерах с резервированием каналов. Программное обеспечение оснащено функциями самодиагностики и защиты от несанкционированного доступа. Обмен данными между контроллерами, серверами и АРМ (автоматизированными рабочими местами) осуществляется по резервированной сети, соответствующей стандарту IEEE 802.3 (Ethernet).
Отдельное внимание уделяется калибровке измерительных каналов: их проверяют на этапе заводских испытаний. Взаимодействие с интеллектуальными приборами КИП обеспечивает менеджер ресурсов, который отвечает за диагностику, настройку и архивирование телеметрии.
Устройство и элементы
Сенсорный уровень формируют датчики давления, температуры, расхода и другие измерительные устройства. Они преобразуют физические параметры в электрические сигналы. Исполнительные механизмы — клапаны, сервоприводы, реле — выполняют команды системы, изменяя состояние технологического процесса.

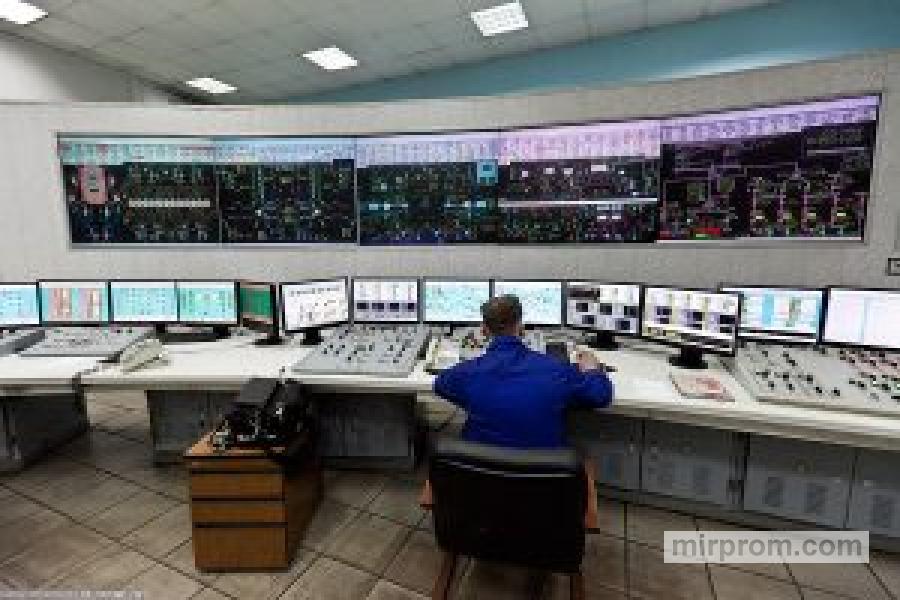

Мозгом РСУ выступают программируемые логические контроллеры (ПЛК). Они обрабатывают данные с датчиков, запускают алгоритмы управления, генерируют сигналы для исполнительных устройств. Верхний уровень представлен SCADA-системами: здесь происходит визуализация данных, формирование отчетов, ручное вмешательство оператора.
Связь между элементами поддерживают промышленные сети: Ethernet, Profibus, Modbus. Для критичных применений используют оптоволокно или беспроводные каналы с защитой от помех. Программная среда включает библиотеки алгоритмов ПИД-регулирования, нейросетевых моделей, нечеткой логики. Интерфейсы оператора варьируются от сенсорных панелей до мобильных приложений с удаленным доступом.
Резервирование — неотъемлемая часть проектирования. Дублируются источники питания, сетевые маршруты, вычислительные модули. Это снижает риск полного отказа при аварии отдельного узла. Современные РСУ интегрируют с системами предиктивной аналитики, что позволяет прогнозировать износ оборудования и планировать ремонты.
