Техническое устройство и электрическая схема электроинструмента
Эффективный ремонт угловой шлифовальной машины требует понимания взаимодействия ее внутренних компонентов. Любой электроинструмент японского бренда базируется на классических принципах электротехники. Стандартная электрическая схема включает сетевой кабель, помехоподавляющий конденсатор, выключатель и коллекторный двигатель. Ток поступает через клавишу пуска на неподвижные обмотки статора. После этого напряжение передается на щетки и коллекторные пластины вращающегося ротора. В этот момент возникает магнитное поле, которое приводит вал в движение.
Базовое устройство электродвигателя предусматривает принудительное воздушное охлаждение внутренних узлов при работе. Крыльчатка на валу постоянно протягивает поток воздуха через корпус инструмента. Нарушение этой схемы приводит к моментальному тепловому пробитию изоляции медного провода.
Диагностика цепей питания и обмоток
Болгарка внезапно замолчала прямо посреди реза, не реагирует на кнопку включения, а из корпуса доносится легкий запах горелой изоляции.

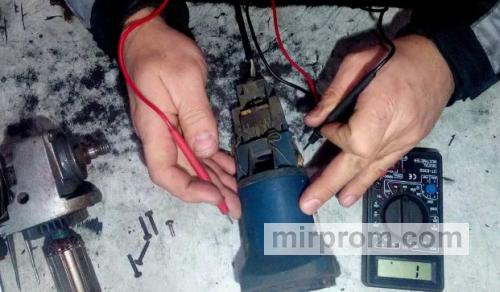

Из личной практики: в половине случаев полного отказа инструмента виноват банальный излом сетевого шнура у ввода в рукоятку. Грамотная диагностика электрической части агрегата всегда начинается с проверки целостности токоведущих жил мультиметром. Снимите заднюю пластиковую крышку и прозвоните провод от вилки до контактов выключателя. Если кабель цел, переходите к тестированию самой пусковой кнопки. Нажмите клавишу и замерьте сопротивление между входными и выходными клеммами. Прибор обязан показать нулевое значение.
Обрыв внутри статорных обмоток локализуют путем поочередного замера сопротивления обеих катушек. Их параметры должны быть абсолютно идентичными. Большое расхождение цифр на экране мультиметра четко указывает на внутренний дефект.
Замена статора требует полной разборки пластикового скелета инструмента.
Работа щеточного узла и обратная связь
Инструмент начинает работать рывками, внутри корпуса сильно искрит, а обороты самопроизвольно падают под малейшим нажимом.

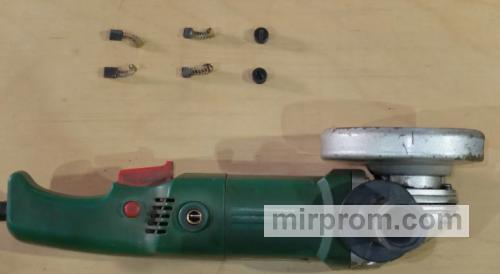

Мастер обязан периодически проверять работоспособность графитовых щеток для исключения повреждения коллектора. Извлеките угольные элементы из направляющих шахт и оцените их фактическую длину. Стирание графитового стержня до уровня менее одной трети от первоначального размера требует немедленной установки новых деталей. Слабый прижим пружины щеткодержателя вызывает сильное искрение и подгорание медных ламелей.
Современный инструмент часто оснащается электронным модулем поддержания мощности под нагрузкой. Этот блок считывает сигналы с миниатюрного таходатчика обратной связи. Повреждение проводки датчика приводит к потере контроля над скоростью вращения шпинделя.
Механические узлы и восстановление редуктора
Механическая часть преобразует высокую скорость вращения мотора в крутящий момент. Этот узел подвергается колоссальным радиальным и осевым нагрузкам при резании металла. Корпус этой части отливают из легкого алюминиевого сплава для эффективного отвода тепла. Внутри расположены две шестерни с косыми зубьями разного диаметра. Скорость вращения выходного вала напрямую зависит от передаточного отношения этой пары. Малейший износ металлических элементов вызывает сильную вибрацию на рукоятке.
Регулярная замена смазочного материала продлевает жизненный цикл шестеренок в несколько раз. Наличие металлической пудры в старой смазке сигнализирует о начале разрушения цементационного слоя металла.
Зацепление зубчатой пары и подшипниковые узлы
При включении УШМ раздается сильный металлический скрежет, вал блокируется или вращается вхолостую без передачи усилия на диск.

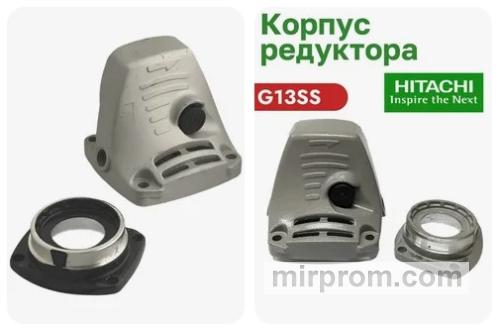

Внимательно изучите устройство вала редуктора и ведущей шестерни после снятия металлической крышки. О острой необходимости ремонта редуктора говорит наличие сколов на конических зубьях шестерен. Проверьте состояние опорного игольчатого подшипника в тупиковом гнезде алюминиевого корпуса. Люфт в этом узле вызывает перекос осей и мгновенное слизывание шлицов. Очистите полость от выработки бензином и заложите свежий состав на литиевой основе.
Запрессуйте новые подшипники строго с помощью оправки для исключения деформации сепаратора.
Листая таблицу вправо ↔️
| Узел и дефект механики | Способ оперативной проверки | Зазор под щуп / люфт в мм | Техническое решение |
| Износ конических зубьев | Визуальный осмотр профиля пары | Менее 0,2 мм | Замена конической пары |
| Люфт опорного подшипника | Радиальное покачивание шпинделя руками | Полное отсутствие | Прессовка нового подшипника |
| Выработка посадочного места | Замер внутреннего диаметра корпуса | Посадка с натягом | Замена передней крышки |
Типичные неисправности и их проявление
Большинство поломок развивается постепенно из-за игнорирования мелких симптомов пользователем. Первичными признаками проблем становятся посторонний шум, повышенная вибрация и быстрый нагрев корпуса. Наличие оригинальных запчастей позволяет быстро вернуть в строй японскую болгарку HITACHI при любой поломке. Главное — правильно локализовать дефект и не эксплуатировать неисправный агрегат. Попытка дорезать деталь сломанным инструментом часто приводит к полному выгоранию дорогой электроники.
Своевременный осмотр коллекторного узла предотвращает дорогостоящую замену вращающегося якоря. Особое внимание уделяйте чистоте вентиляционных окон в задней части пластикового корпуса.
Причины критического перегрева и потери мощности
Из вентиляционных прорезей вылетают снопы искр, инструмент мгновенно раскаляется в руках, теряет былую тягу и начинает сильно гудеть.
В сервисной практике регулярно сталкиваемся со следующими ошибками пользователей:
- Чрезмерный нажим. Давят на корпус всей массой, заставляя мотор работать на пределе сил.
- Перекрытие вентиляции. Наглухо перекрывают ладонью вентиляционные окна во время хвата.
- Строительная пыль. Используют инструмент вместо штробореза по бетону без пылеотсоса.

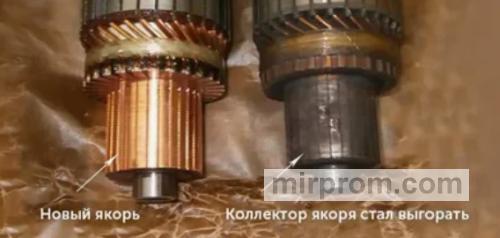

Появление кругового огня на коллекторе может косвенно свидетельствовать о присутствии межвиткового замыкания в обмотках. Лаковая изоляция медного провода разрушается от перегрева и замыкает соседние витки между собой. Проверить это состояние в домашних условиях можно только с помощью специального прибора контроля якорей. Механической причиной нагрева часто становится банальный избыток густой смазки в редукторной коробке.
Варианты реализации и финансовый аудит проекта
Самостоятельный монтаж и законная экономия
Мелкие сервисные операции вроде очистки щеткодержателей, замены угольных щеток или обновления литиевой смазки в механической части легко выполнить на дому без покупки дорогого инструмента. Для зачистки подгоревших ламелей коллектора достаточно использовать мелкозернистую наждачную бумагу. Однако самостоятельная перемотка сгоревшего статора или якоря без намоточного станка невозможна — здесь экономия на мастере приведет к окончательной порче узла. Оригинал статьи на mirprom.com
Привлечение частного мастера и контроль качества
При замене изношенных подшипников или шестерен выгодно нанять опытного слесаря. При приемке работы важно проверить отсутствие радиального и осевого люфта шпинделя, а также убедиться на слух в ровном шуме без скрежета при тестовом запуске агрегата. Требуйте ставить только оригинальные комплектующие, поскольку дешевые аналоги быстро срежет из-за низкого качества металла.
Делегирование профильной компании под ключ
Профессиональные мастерские проводят комплексную инструментальную диагностику на стендах, проверяют изоляцию под высоким напряжением и восстанавливают балансировку ротора. Полноценный ремонт в официальном сервисе сопровождается выдачей акта выполненных работ и сохранением гарантийных обязательств, что полностью исключает риски повторной поломки по вине мастера.
Часто задаваемые вопросы (FAQ)
Почему греется корпус редуктора во время резки?
Основная причина кроется в повышенном трении зубчатых колес конической пары из-за выработки, дефицита или старения смазочного материала. Также сильный нагрев вызывают изношенные подшипники вала, передающие тепловую энергию на металлический корпус. Решается проблема полной промывкой узла бензином и закладкой свежей специализированной смазки.
Зачем зачищать коллектор двигателя при замене щеток?
При работе старых угольных контактов на медных ламелях неизбежно образуется нагар и слой графитовой пыли, увеличивающий переходное сопротивление. Если не очистить и не прошлифовать пластины, новые элементы начнут сильно искрить, перегреваться и быстро сотрутся. Зачистка возвращает меди первоначальный блеск и обеспечивает надежный электрический контакт.
