Каталог сервисных элементов для винтовых компрессоров помогает инженерам подбирать совместимые уплотнители, фильтры и крепёж под конкретные модели оборудования. Правильный выбор расходников снижает риск внеплановых остановок и продлевает межремонтный период.
Один винт за 200 рублей способен остановить установку за миллион. Парадокс? Нет — инженерная реальность. Разберём, как сервисные элементы влияют на надёжность и экономику эксплуатации.
Парадокс надёжности: почему мелочи решают всё
Винтовые компрессоры работают в экстремальных режимах: давление до 13 бар, температура масла +80…+110 °C, вибрации 2,8–4,5 мм/с. В таких условиях отказ уплотнителя или фильтра вызывает каскадный сбой: потеря герметичности → загрязнение масла → износ роторов → капитальный ремонт.
По данным сервисных центров, до 68% внеплановых остановок компрессорного оборудования связаны с некорректным подбором или несвоевременной заменой сервисных элементов [[15]]. Цифра говорит сама за себя.
Классификация сервисных элементов: функции и материалы
Сервисные элементы делят на группы по функционалу и условиям эксплуатации:
| Группа | Примеры | Материалы | Ресурс, ч |
| Уплотнения | Кольца O-ring, прокладки | Фторкаучук (FKM), NBR | 2 000–4 000 |

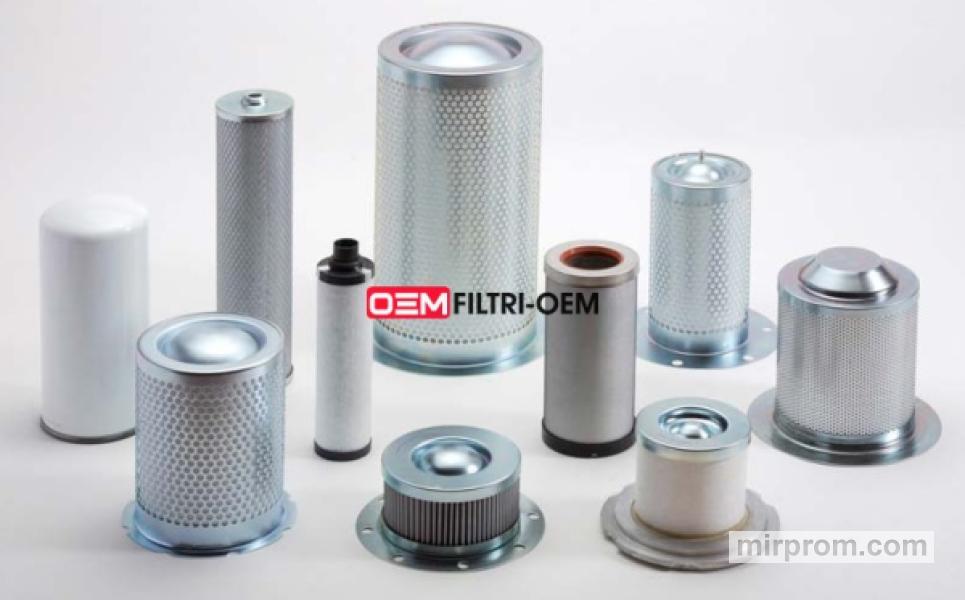

| Фильтрация | Масляные, воздушные, сепараторы | Стекловолокно, целлюлоза | 2 000–8 000 |
| Крепёж | Винты, шпильки, гайки | Нерж. сталь А4, класс 8.8–12.9 | 10 000+ |
| Регулировка | Клапаны, дроссели, датчики | Латунь, нержавеющая сталь | 4 000–12 000 |
Заметьте: замена уплотнителя из NBR на FKM при температуре выше +120 °C увеличивает ресурс в 3–4 раза. Экономия на материале ведёт к двойным затратам на ремонт.
Технические требования: допуски, температуры, ресурсы
Точность зазоров между роторами винтового блока — 20–50 микрон. Любая потеря герметичности корпуса снижает производительность на 15–30%. Поэтому к сервисным элементам предъявляют жёсткие требования:
- Температурный диапазон уплотнителей: −40…+200 °C для FKM, −30…+120 °C для NBR;
- Степень фильтрации: 3–10 микрон для масляных фильтров, 0,01 мкм для сепараторов;
- Класс прочности крепежа: 8.8 для общих узлов, 12.9 для высоконагруженных соединений;
- Допуск по толщине прокладок: ±0,05 мм для прецизионных узлов.
Аббревиатуры расшифровываем: FKM — фторкаучук, NBR — нитрильный каучук, А4 — марка нержавеющей стали по ГОСТ 9.301-86.
Практика замены: технологии и периодичность
Большинство отказов происходит не из-за выработки ресурса, а из-за нарушения технологии установки. Ключевые правила:
- Затяжка крепежа динамометрическим ключом по схеме «крест-накрест», момент — по паспорту узла;
- Смазка уплотнителей силиконовой смазкой перед монтажом — снижает риск повреждения при сборке;
- Контроль чистоты посадочных поверхностей — абразивные частицы ускоряют износ в 5–7 раз;
- Фиксация момента замены в журнале ТО — основа прогнозного обслуживания.
По опыту механиков: компрессоры с заменой расходников каждые 2 000 часов работают в 1,5 раза дольше машин с «аварийной» стратегией.
Кейсы: измеримая экономия на профилактике
Кейс 1: пищевое производство, Челябинская область (2024 г.)
- Проблема: 3 внеплановые остановки компрессора за квартал из-за загрязнения масла;
- Решение: переход на фильтры тонкой очистки (3 микрона) + сокращение межсервисного интервала с 4 000 до 2 000 часов;
- Результат: снижение простоев на 92%, экономия на ремонте роторной пары — 380 000 руб.
Кейс 2: литейный цех, замена уплотнителей
- Отрасль: металлообработка, температура в цехе +35…+45 °C;
- Проблема: частые утечки масла через уплотнения картера;
- Решение: замена NBR-уплотнителей на термостойкие FKM;
- Результат: устранение утечек, экономия на дозаправке масла — 120 л/год (~45 000 руб.), снижение риска пожара.
Работа с каталогами: совместимость и аналоги
Профессиональные каталоги структурируют детали по узлам, режимам и совместимости. Это критично при модернизации старого оборудования, когда оригинальные запчасти сняты с производства.
«При подборе аналога смотрим не только геометрию, но и материал, температурный диапазон, химическую стойкость. Ошибка в одном параметре — риск отказа всего узла» (из практики сервисных инженеров).
Правило: аналог должен соответствовать оригиналу по 4 параметрам — размеры, материал, рабочий диапазон, ресурс. Если хотя бы один не совпадает — требуется перерасчёт нагрузки на узел.
Планирование ЗИП: расчёт складского запаса
Складской запас критически важных элементов должен покрывать 6–8 месяцев работы. Формула расчёта минимального запаса:
Z = (R × T) / K + S, где:
- Z — минимальный запас, шт.;
- R — средний расход в месяц;
- T — срок поставки, мес.;
- K — коэффициент надёжности поставщика (0,7–0,9);
- S — страховой запас (10–20% от R×T).
Пример: при расходе 2 фильтра/мес., сроке поставки 2 мес. и K=0,8 → Z = (2×2)/0,8 + 0,4 = 5,4 ≈ 6 шт. Такой подход превращает внеплановые простои в управляемые профилактические работы.
Резюмируем. Сервисные элементы — не «расходник», а инвестиция в надёжность. Чек-лист перед закупкой: 1) сверка с паспортом оборудования; 2) проверка материала и температурного диапазона; 3) расчёт совокупной стоимости владения. Экономия на копеечной детали может стоить сотни тысяч рублей.
