Промышленные комплексы, включая металлургические заводы, горно-обогатительные фабрики и транспортные депо, работают за счет мощных электрических машин. Электродвигатели постоянного тока и генераторы приводят в движение прокатные станы, подъемные механизмы и тяговые локомотивы. Ток на вращающийся вал передает система скользящего контакта — щеточно-коллекторный узел. Из-за механического трения и высоких термических нагрузок этот блок быстро изнашивается. Чтобы предотвратить внезапную остановку конвейеров, инженеры модернизируют узлы токосъема и устанавливают щеткодержатели серии ДТНПк2. Замена штатных деталей защищает оборудование от коротких замыканий и сохраняет ресурс агрегатов.
Деградация контактных колец и причины аварий
При работе электродвигателя контактные кольца и графитовые элементы сильно нагреваются. Если нажимное устройство теряет упругость, давление на электрощетку падает. Плотность прилегания нарушается, и между поверхностями возникает микроскопический зазор. Именно в нем образуется электрическая дуга — искрение.
Дуговой разряд плавит металл, выжигает изоляционные материалы и оставляет на коллекторных пластинах токопроводящий шлак. Графитовая деталь от резких перепадов температур начинает крошиться. При пиковых перегрузках дуга перекрывает коллектор, возникает короткое замыкание. Подобная авария требует экстренной остановки производственной линии и демонтажа тяжелого ротора для капитального восстановления.
Избыточная жесткость нажимной пружины дает другой эффект: чрезмерное трение стачивает медь контактного кольца и разрушает щетку. Механикам приходится останавливать конвейер, чтобы заменить расходные материалы и проточить коллектор на токарном станке.
Устройство и преимущества механизмов ДТНПк2

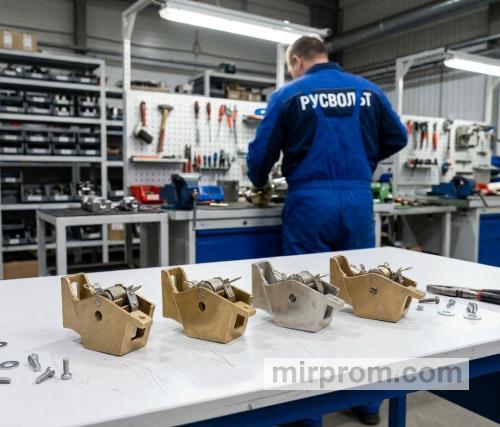

Для решения проблем нестабильного электрического контакта инженеры используют специализированные зажимные механизмы. Щеткодержатели ДТНПк2 обладают выверенной кинематикой прижимного блока. Механизм передачи усилия спроектирован так, чтобы давление на графитовую деталь оставалось неизменным при ее естественном стирании. Система удерживает скользящий контакт в заданных границах, блокируя появление искры на высоких оборотах вала.
Обойму и крепежные элементы отливают из латунных сплавов. Металл быстро отводит тепло от зоны скольжения, выполняя функцию пассивного радиатора. Латунный сплав не ржавеет во влажной среде производственных цехов и не реагирует на магнитные поля, которые генерирует работающая машина. Точная фрезеровка корпуса при производстве убирает технологические зазоры, поэтому механизм сохраняет подвижность и не заклинивает при оседании угольной пыли.
Правила монтажа и регламентный контроль
Порядок технического обслуживания промышленных установок регламентируют правила безопасности электроустановок (ПУЭ). При монтаже нового узла токосъема электромонтеры выверяют дистанцию от нижнего края металлической обоймы до поверхности коллекторной пластины. Нормативный рабочий зазор составляет два-три миллиметра.
Превышение лимита провоцирует сильную вибрацию и биение графита внутри корпуса. Уменьшение дистанции ниже двух миллиметров грозит механическим ударом: при нагревании металл расширяется, и обойма может задеть вращающийся ротор.
Регламентный осмотр включает удаление графитовой крошки с изоляторов и траверс. Техники выдувают токопроводящую пыль сжатым воздухом, чтобы исключить пробой напряжения на станину. Ремонтные бригады тестируют жесткость нажимных пружин портативным динамометром и замеряют остаточную длину электрощеток штангенциркулем.
Снижение затрат на эксплуатацию оборудования
Интеграция надежных блоков скользящего контакта сокращает финансовые затраты завода на поддержку парка силовых агрегатов.
Во-первых, возрастают интервалы между планово-предупредительными ремонтами. Жесткий контакт исключает термические повреждения металла. Ремонтным бригадам больше не требуется разбирать агрегат для сложной шлифовки ротора. Во-вторых, завод экономит бюджет на закупке расходников. Механизм давит на деталь равномерно, графит стирается без сколов, поэтому отделу снабжения требуется реже формировать заказы на новые партии щеток. В-третьих, минимизируется время простоя производственных линий. Остановка конвейера влечет прямые финансовые убытки. Непрерывная коммутация тока сохраняет рабочий график цеха.
Отраслевое применение систем токосъема
Технические спецификации серии ДТНПк2 позволяют использовать комплектующие в агрессивной производственной среде:
- Индустрия металлов. Зажимы монтируют в приводы ленточных конвейеров, рольганги и моторы мостовых кранов. Двигатели в цехах выдерживают перепады температур и сильные вибрации станины.
- Добывающий сектор. Блоки устанавливают в шагающие экскаваторы, буровые станки и камнедробилки. Корпуса механизмов защищены от попадания мелкой рудной пыли.
- Транспортная инфраструктура. Устройства бесперебойно работают в тяговых агрегатах магистральных локомотивов и карьерных самосвалов, обеспечивая тягу тяжелой техники под высокой нагрузкой.
- Генерация энергии. Детали поддерживают работу систем возбуждения генераторов, предотвращая падение мощности генерации на тепловых и гидроэлектростанциях.
Заключение
Модернизация стандартизированных контактных блоков переводит работу промышленных электромашин на высокий уровень безопасности. Замена изношенных деталей исключает короткие замыкания и сохраняет рабочий ресурс силовых установок на десятилетия. Изучить подробные технические параметры, посмотреть детальные чертежи и оформить заказ на комплектующие можно по ссылке:
