Ошибки на этапе создания чертежей всегда оборачиваются колоссальными финансовыми потерями во время строительных работ. На реальных объектах сталкивались с тем, что проектирование системы электроснабжения здания выполнялось без оглядки на смежные разделы. Монтажники прокладывают магистральные лотки, а через метр они упираются в вентиляционный короб. Начинается экстренный демонтаж готовых конструкций, закупка новых материалов и перенос сроков. Грамотная увязка коммуникаций исключает пространственный хаос и бережет бюджет инвестора.

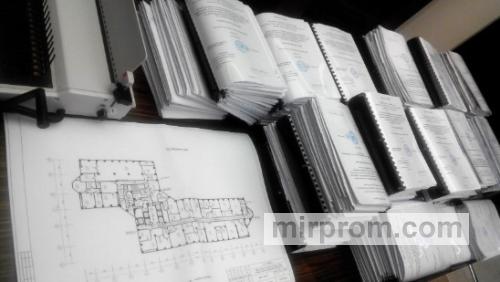

Качественная документация для проектирования ЭОМ является главным условием непрерывного строительного процесса. Она связывает воедино силовые кабели, трубы и воздуховоды в едином пространстве. Каждое пересечение осей должно быть выверено до миллиметра на бумаге. Это избавляет от необходимости принимать сложные инженерные решения непосредственно на стройплощадке.
Триггерные точки инвестора: как проект страхует от штрафов Ростехнадзора
Любой коммерческий объект создается ради получения прибыли, но надзорные органы могут парализовать запуск. Прохождение государственной экспертизы проекта подтверждает безопасность всех заложенных технических решений для будущей эксплуатации. Инспектор ведомства проверяет соответствие мощностей трансформаторов выданным техническим условиям и габариты щитовых комнат. Нарушение правил устройства электроустановок влечет за собой крупный денежный штраф и запрет на подачу напряжения.
Грамотный главный инженер проекта предусматривает все юридические нюансы на этапе предпроектных проработок. Документы проходят согласование с первого раза, если они учитывают актуальные требования законодательства. Инвестор получает гарантию защиты от затягивания сроков ввода здания в коммерческую эксплуатацию.
Архитектура и графическое моделирование кабельных трасс
Как создается цифровой двойник электроснабжения здания

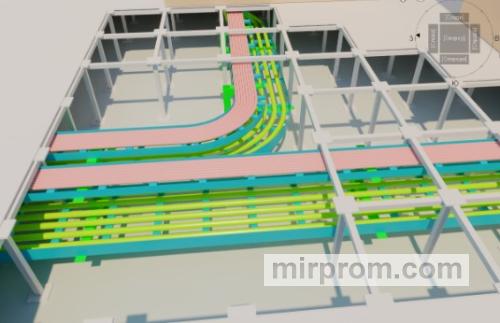

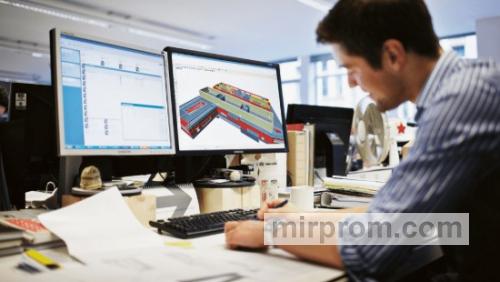

Современная индустрия полностью отказалась от плоских чертежей в пользу технологий информационного моделирования. Разработка проектов в среде автодеск ревит позволяет создать точную виртуальную копию будущих сетей. Программа автоматически находит пространственные коллизии между силовыми кабелями, стенами и трубами отопления. Инженеры используют специальный адск шаблон для быстрой и безошибочной компоновки распределительных шкафов. Все графические элементы жестко привязываются к общим координационным осям строящегося объекта. По завершении расчетов система позволяет выгрузить готовые монтажные схемы в привычный двг формат.
Выбор материалов для защиты кабельных линий

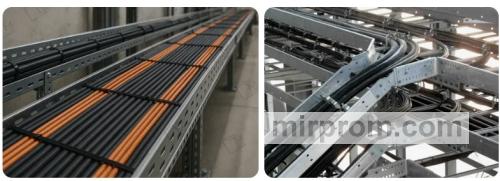

Надежность силовой распределительной сети напрямую зависит от характеристик используемых проводников и лотков. Профессиональный подбор силового кабеля ввгнг лс гарантирует пожарную безопасность внутренних помещений. Данный тип проводника не распространяет горение и выделяет минимальное количество дыма при нагреве. Жилы укладывают в перфорированные металлические лотки для защиты от механических повреждений. На ответственных участках трассы применяют защитные оцинкованные воздуховоды и гофрированные трубы из прочного пластика.
Листайте таблицу вправо ↔️
| Элемент трассы ЭОМ | Нормативный документ | Физический параметр контроля | Диаметр жилы под микрометр |
| Кабельная линия ГРЩ-ВРУ | СП 256.1325800.2016 | Толщина изоляционного слоя | 11.2 мм |
| Распределительная сеть | ГОСТ 31565-2012 | Сопротивление оболочки | 3.5 мм |
Физические параметры расчета и методика распределения нагрузок
Why возникает перекос фаз и как его избежать

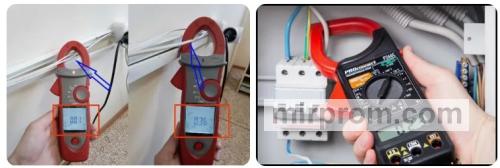

Неравномерное распределение мощностей внутри здания приводит к опасным техническим последствиям. Трехфазное распределение электрической энергии требует ювелирной точности при подключении однофазных потребителей. Если одна линия перегружена, а остальные свободны, возникает опасный сдвиг потенциалов. В нулевом проводе начинает течь сильный уравнительный ток, вызывающий сильный нагрев кабеля. Проектировщик обязан рассчитать допустимый ток нагрузки для каждого этажа и секции. Специальные схемы коммутации позволяют выровнять показатели напряжения в сети 380/220В.
Комплексный энергоаудит и инструментальный контроль

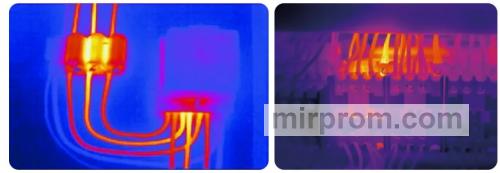

По опыту технадзора, старые реконструируемые здания таят в себе множество скрытых угроз. Комплексное тепловизионное обследование позволяет выявить зоны критического перегрева шин и кабелей. Специалисты проводят расчет токов замыкания для проверки селективности установленных защитных аппаратов. Инструментальный виброакустический анализ определяет степень износа подшипников мощных вентиляторов и насосов. Неразрушающий контроль конструкций подтверждает прочность стен перед прокладкой тяжелых кабельных шахт. Эксперты обязательно проверяют лимиты потребления энергии и измеряют переходное сопротивление контактов.
Спецификация оборудования защиты и систем автоматизации
Построение надежной системы резервного питания

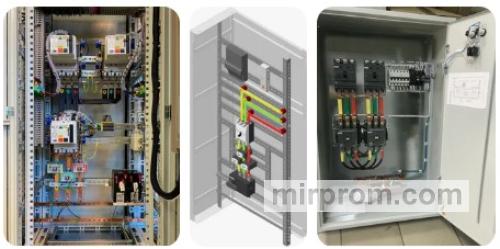

Для объектов первой категории надежности перерыв в подаче энергии равен катастрофе. Вводно распределительное устройство вру принимает магистральные линии от городской трансформаторной подстанции. Внутри монтируют главный распределительный щит и шкафы автоматического ввода резерва. При исчезновении напряжения на основном вводе система мгновенно переключает объект на генератор. Цифровые реле контроля напряжения отслеживают параметры входящей сети и защищают технику. Для подавления высоковольтных импульсов в схему обязательно добавляют ограничители перенапряжений.
Интеллектуальный учет и датчики присутствия в сети освещения

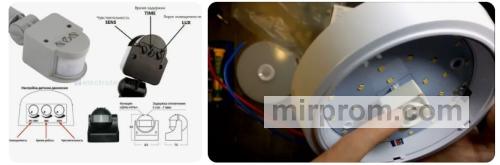

Современные инженерные системы должны быть экономичными и полностью автоматизированными. Счетчики электрической энергии с интерфейсом связи передают данные на диспетчерский пульт. В коридорах, на парковках и складах монтируют датчики движения и присутствия. Они включают светильники только при появлении человека в зоне охвата. Настраиваемые датчики освещенности блокируют запуск ламп в светлое время суток. Электронные таймеры автоматически отключают подсветку фасадов и вывесок в глубокие ночные часы.
Монтажники-новички часто грешат тем, что:
- Путают полярность сигнального кабеля интерфейса при подключении приборов учета.
- Ставят датчики в слепых зонах за массивными строительными балками или трубами.
- Игнорируют настройку задержки времени, что приводит к постоянному миганию ламп.
Инженерные риски, аварийные сценарии и технические сбои
Чем опасен обрыв нейтрали в трехфазной сети

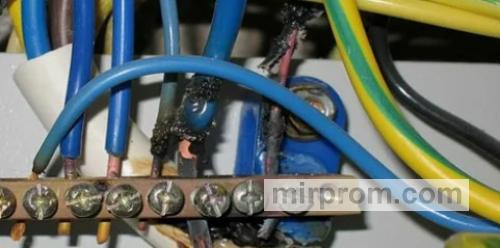

Аварии в распределительных щитах могут нанести колоссальный материальный ущерб имуществу собственника здания. Межфазное перенапряжение в сети возникает по причине физического разрушения общего нулевого проводника. Ток начинает течь по случайным контурам, вызывая лавинообразный перекос уровней напряжения. В одних розетках оно падает до критических значений, в других вырастает до 380 вольт. Импульсные блоки питания бытовой техники и компьютеров моментально сгорают от перегрузки. Защитить объект от этой беды помогает установка расцепителей максимального напряжения.
Лицензионные риски программного обеспечения при проектировании
Стабильность работы инженерной компании зависит не только от квалификации сотрудников. Внезапный аварийный сбой программного комплекса может полностью парализовать выпуск рабочей документации. Блокировка учетных записей зарубежных САПР делает невозможным редактирование ранее созданных файлов. Проектировщики сталкиваются с ошибками синхронизации тяжелых трехмерных моделей на серверах. Профильные институты активно переходят на отечественные программные продукты для исключения этих рисков. Это гарантирует соблюдение договорных сроков перед заказчиками.
Листайте таблицу вправо ↔️
| Название технической аварии | Первичная причина сбоя | Метод инструментального выявления | Шаг расстановки в мм |
| Токовое короткое замыкание | Износ изоляции кабеля | Замер сопротивления мегомметром | На каждом вводе |
| Перегрев контактной группы | Ослабление болтового зажима | Тепловизионная съемка узлов | В каждой секции ГРЩ |
Нормативно-правовая база и регламенты согласования проекта
Состав разделов по Постановлению Правительства № 87
Создание проектной документации жестко регулируется на государственном уровне федеральными законами. Градостроительный кодекс РФ устанавливает общие правила возведения и реконструкции капитальных объектов. Главным ориентиром для инженеров служат правила устройства электроустановок пуэ и профильные стандарты. Постановление Правительства № 87 определяет точный состав текстовых и графических материалов. На стадии П разрабатывают принципиальные схемы, балансы мощностей и общую пояснительную записку. Рабочая документация создается позже для детального руководства монтажными бригадами.
Порядок взаимодействия с сетевыми организациями

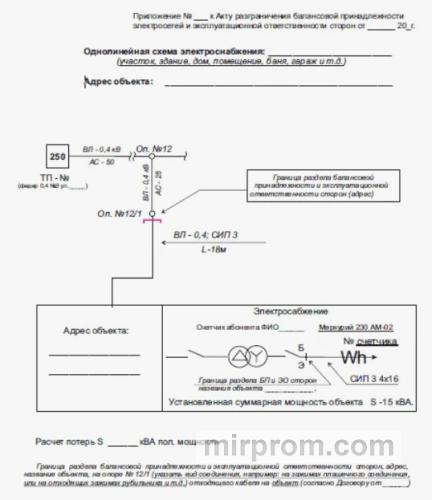

Для подачи напряжения на объект необходимо пройти длинный путь юридических согласований. Согласование технологического присоединения в пао электросетей начинается с подачи официальной заявки. Заказчик получает технические условия, которые инженеры обязаны строго выполнить в проекте. После завершения монтажа стороны подписывают акты разграничения балансовой принадлежности сторон. Документы регистрируют в Едином государственном реестре заключений для подтверждения легальности.
Оригинал статьи на mirprom.com
Варианты реализации и финансовый аудит проекта
Самостоятельный монтаж и законная экономия
Данный сценарий подходит для простых объектов и небольших коммерческих помещений. Заказчик может самостоятельно собрать исходные данные, получить технические условия и составить техническое задание. Проектирование силами штатного инженера снижает стартовые затраты на подготовку документов. Экономить на сечении кабельных жил или марках защитных автоматов категорически запрещено нормами безопасности. Снизить смету можно за счет отказа от дорогих импортных систем автоматизации в пользу классических выключателей.
Привлечение частного мастера и контроль качества
Оптимальный вариант для малого бизнеса, загородных домов и типовых офисов. Разработка рабочей документации стадия рд заказывается у квалифицированного инженера на фрилансе. На этапе приемки чертежей необходимо проверить наличие расчетов токов короткого замыкания и спецификации. Для выполнения монтажа привлекают проверенную бригаду с профильным образованием и допусками. Собственник должен контролировать скрытые работы и требовать акты измерения сопротивления изоляции перед зашивкой стен.
Делегирование профильной компании под ключ
Премиальный подход, обязательный для крупных заводов, торговых центров и жилых комплексов. Специализированное бюро берет на себя весь цикл работ от сбора исходных данных до пусконаладки. Профессионалы гарантируют успешное прохождение государственной экспертизы и оперативное согласование документов в сетевых организациях. Заказчик получает юридическую защиту в виде официального договора и расширенной гарантии. Исполнители готовят полный пакет исполнительной документации для предъявления инспекторам Ростехнадзора.
Часто задаваемые вопросы (FAQ)
Какое кабельное изделие использовать для внутренней проводки здания?
Для прокладки внутри жилых и общественных зданий государственные стандарты требуют применять силовой кабель ввгнг ls 660 вольт или его аналоги. Данный проводник имеет специальную поливинилхлоридную оболочку с пониженной пожарной опасностью. Она не поддерживает горение при групповой укладке и выделяет мало токсичного дыма. Использование обычных шнуров без специальной маркировки запрещено надзорными органами.
В чем разница между стадиями П и РД при проектировании электрики?
Разработка рабочей документации стадия рд выполняется на основе ранее утвержденной стадии Проект. Первая стадия содержит принципиальные технические решения и спецификации для прохождения экспертизы. Рабочие черти детализируют эти схемы, содержат точные планы трассировки и привязки оборудования. Именно по этим документам монтажники осуществляют прокладку сетей на объекте.
