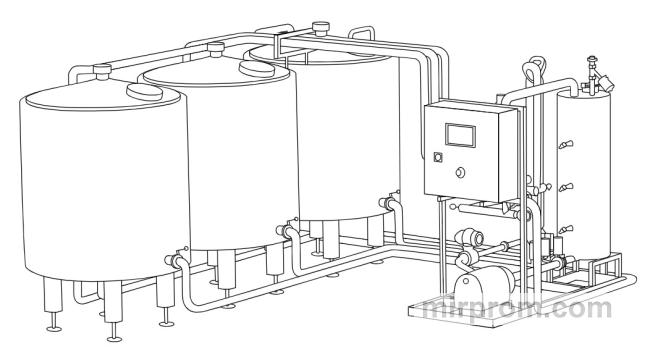

Станция CIP мойки для пищевых производств от 1 до 4 контуров

Содержание:

Каждый день главный технолог пищевого комбината сталкивается с невидимой угрозой в виде бактериального налета внутри технологических магистралей. Обычная халатность персонала или труднодоступная застойная зона в трубопроводе могут испортить целую партию готового продукта, принеся колоссальные убытки. Автоматическая безразборная циркуляционная очистка полностью снимает этот риск, переводя контроль санитарии в зону строгих алгоритмов. После внедрения многоконтурной системы вы навсегда забудете о порче сырья, штрафах надзорных органов и многочасовых простоях оборудования.

Секреты чистых труб без лишних трат на пищевом производстве

Как автоматическая промывка спасает партию молока от скисания

Биопленки и молочный камень нарастают на внутренних стенках труб незаметно, становясь идеальной средой для размножения термоустойчивых микроорганизмов. Когда на заводе запускается современная сип-станция и технологическое емкостное оборудование от проверенного производителя, риск порчи сырья падает до нуля. Поток горячего каустика под постоянным давлением за счет высокой турбулентности срывает любые органические отложения даже в глухих зонах.

Стандартный цикл санитарной обработки включает обязательную промывку щелочью, промежуточное ополаскивание и кислотную фазу для удаления минерального налета. Завершается процесс полной дезинфекцией. На Оренбургском заводе пищевого оборудования для финишной стерилизации часто применяется озонированная вода, которая гарантирует кристальную чистоту без следов остаточной химии перед подачей свежего продукта.

Почему ручная чистка баков съедает половину полезного времени цеха

Раньше для промывки баков привлекалась целая бригада рабочих, которые часами зачищали внутренние швы резервуаров щетками и ершами. Ручник не способен физически обеспечить равномерную обработку поверхностей, а человеческий фактор регулярно приводил к браку партий.

На одном молочном комбинате в Оренбурге ручная мойка пастеризационной установки требовала около трех с половиной часов полезного времени ежедневно. Из-за этого линия простаивала, снижая общую выработку цеха. Переход на закрытое оборудование для циркульной мойки сократил этот интервал до сорока минут, позволив предприятию запустить дополнительную смену фасовки и увеличить объемы отгрузки.

Количество контуров и реальная пропускная способность моечного комплекса

Одноконтурные и двухконтурные системы для малого бизнеса

• Ограничение по объектам. Одноконтурная установка способна мыть строго один объект в единицу времени, поскольку имеет всего одну насосную группу подачи.
• Сфера применения. Малые пивоварни, крафтовые цеха переработки молока и локальные заводы по розливу воды часто выбирают именно этот компактный вариант.

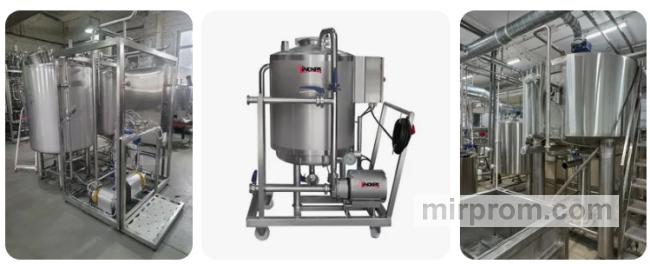

• Мобильные решения. Небольшая передвижная мобильная установка на колесной раме легко перемещается между танками, исключая монтаж километровых стационарных труб.
• Двухконтурный баланс. Двухконтурная архитектура разделяет потоки, позволяя одновременно и независимо мыть, например, блок приемки сырья и емкости созревания.

Трехконтурные и четырехконтурные станции для непрерывных линий

Когда предприятие работает в круглосуточном режиме, остановка линий на санитарию недопустима. Крупные многоконтурные станции для молочной промышленности проектируются так, чтобы распределительная гребенка клапанов направляла растворы в три или четыре независимых кольца очистки одновременно. Пока первый контур моет варочный порядок, второй обрабатывает магистрали розлива, а третий санирует буферные емкости.

При проектировании мощных комплексов жестко контролируется изоляция возвратных потоков. Опасной ошибкой является объединение сливных магистралей в общую трубу ради экономии арматуры. При таком подходе возникает риск перекрестного загрязнения, когда грязная вода из начальной фазы одного контура забрасывается в чистый бак дезинфекции соседней линии. Это прямое нарушение правил контекста безопасности и регламентов Таможенного союза.

Выбираем комплектацию от базовой до максимальной автоматизации

Что входит в разные пакеты оборудования завода INOX56

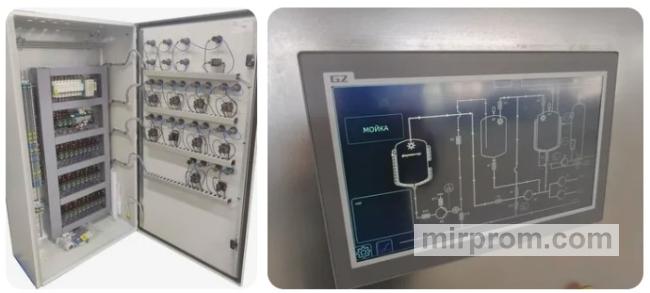

Современные автоматические станции проектируются под разный уровень вовлечения персонала. Завод выпускает линейку оборудования в трех исполнениях: базовом, стандартном и оптимальном. Главное различие кроется в способе наведения рабочих сред, контроле температурных режимов и типе запорной арматуры. При переходе от ручных затворов к пневматическим клапанам и программируемым логическим контроллерам полностью исключаются ошибки оператора при дозировании концентрированных кислот и щелочей.

Листайте таблицу вправо ↔️

Железо и материалы из которых собирают надежные станции

Почему марка стали определяет срок службы емкостей

Каждая емкость для щелочного или кислотного раствора постоянно находится под воздействием агрессивной среды при температуре до плюс 85–90 градусов. Использование неподходящих металлов быстро приводит к межкристаллитной коррозии.

На одном пивоваренном производстве резервуар для азотной кислоты сварили из дешевого проката общего назначения. Через четырнадцать месяцев в зоне термического влияния сварного шва развился питтинг, завершившийся сквозной течью. Две тонны горячего химического реагента вылились на пол цеха. Общий ущерб, включая аварийный ремонт полов и замену бака, составил 450 000 рублей. Для емкостей под кислоту и концентрированный каустик инженеры Оренбургского завода пищевого оборудования применяют строго легированную нержавеющую сталь марки AISI 316. Она полностью инертна к едким соединениям и гарантирует десятилетия бесперебойной службы.

Как правильно греть растворы пар против электричества

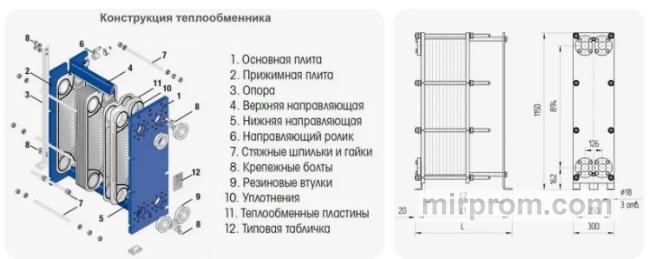

Быстрый выход на рабочую температуру определяет общую скорость санитарной обработки. Теплообменные аппараты для нагрева растворов подбираются исходя из доступных энергоресурсов предприятия. При наличии заводской котельной оптимальным выбором станет пластинчатый или трубчатый теплообменник, работающий на остром паре. Он экономичен и способен мгновенно прогревать проходящий поток жидкости.

P = Q × c × ΔT / 3600

Если пара на объекте нет, тепловой узел проектируется на электрических нагревателях. Однако врезать ТЭНы напрямую в бак со щелочью — плохая идея. На поверхности нагревательных элементов быстро налипает прикипевший органический осадок, что вызывает их регулярный перегрев и выход из строя. Электрический нагрев должен быть выносным и работать исключительно в проточном режиме при постоянной циркуляции среды через насос.

Дополнительные узлы которые спасает экологию и кошелек

Зачем b2b-клиенты дозаказывают модуль нейтрализации стоков

• Защита коммуникаций. Горячие кислые и щелочные стоки агрессивно воздействуют на заводские коммуникации. Слив горячего каустика без охлаждения и нейтрализации деформирует пластиковые трубы внутренней канализации, нарушая герметичность стыков под полом цеха.
• Экологический контроль. Слив отработанных химикатов с экстремальным уровнем pH в городскую сеть категорически запрещен. Экологический надзор моментально выписывает крупные штрафы при фиксации нарушений на выпуске.
• Автоматическая балансировка. Современная система нейтрализации собирает сливы в буферный резервуар, измеряет параметры среды and автоматически дозирует реагенты для выравнивания показателей до нейтральных значений.

Как решают задачу при разном бюджете

Сделать самому: где реально сэкономить

Некоторые владельцы небольших крафтовых производств пытаются собрать аналог моечного узла своими руками из б/у резервуаров и бытовых водяных помп. Подобная кустарная сборка подходит исключительно для домашних пивоварен объемом до 100 литров. В условиях реального бизнеса такая экономия оборачивается скрытыми убытками. Отсутствие точного контроля температур и концентраций приводит к тому, что на внутренних стенках труб остается налет, который портит последующие варки. Перед тем как приступать к самостоятельным экспериментам, стоит оценить бюджет и наперед за счет собственных ресурсов прицениться к сип-станциям изготовленным на заводе в базовой мобильной конфигурации, чтобы получить гарантированный санитарный результат.

Нанять частника: как проконтролировать скрытые работы

Привлечение сторонних вольнонаемных бригад для обвязки труб кажется рабочим компромиссом. Однако качественный монтаж требует высочайшей квалификации и работы в среде аргона. Если сварщик не имеет опыта работы с пищевой нержавеющей сталью, на внутренней поверхности трубы образуются поры, наплывы и ржавые швы. Эти дефекты станут несъемными очагами размножения бактерий, которые не возьмет ни одна химия. Если вы планируете нанять исполнителей со стороны, обязательно нужно предварительно сравнить стоимость емкостного оборудования вместе с профессиональным монтажом от профильного завода, чтобы избежать полной переделки дорогостоящих технологических линий.

Заказать под ключ у профильной компании

Для стабильно работающего b2b-сегмента оптимальным решением является комплексный подход. Специалисты Оренбургского завода пищевого оборудования выполняют весь спектр работ, включая проектирование под ключ, точные инженерные расчеты диаметров труб, гидравлических потерь и подбор мощности насосных агрегатов. Готовый комплекс полностью согласуется с архитектурой вашего цеха и подключается к заводской системе автоматизации. Это исключает простои, минимизирует расходы моющих средств и гарантирует чистоту каждой партии выпускаемой продукции. Чтобы определиться со спецификацией и мощностью, достаточно заполнить опросный лист и на месте выбрать сип-станцию с нужным числом контуров и оптимальным объемом баков.
