Назначение волновых редукторов

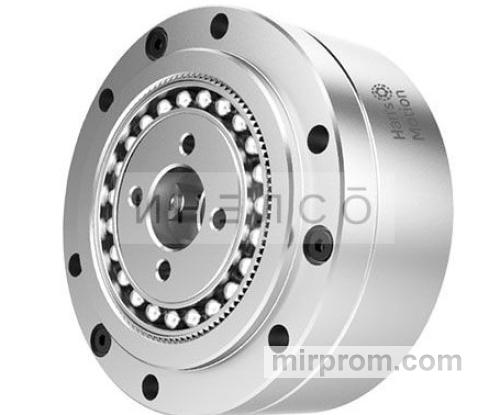

В современных технологических разработках, таких как робототехника, авиационная промышленность, станкостроение, автомобилестроение и медицинское оборудование, предъявляются высокие требования к точности, надежности и долговечности механизмов. Волновые редукторы Han's Motion играют важную роль в обеспечении этих характеристик.
Основное предназначение волновых редукторов заключается в изменении скорости или крутящего момента вращения. Эти устройства функционируют на основе волновой передачи, впервые представленной на рынке более 65 лет назад. Волновые редукторы особенно ценны в системах, требующих высокой точности, поскольку они обладают увеличенным сроком службы и меньшим люфтом по сравнению с другими типами редукторов.
Конструктивные особенности волновых редукторов
Волновой редуктор состоит из трех ключевых компонентов: генератора волны, гибкого зубчатого колеса и жесткого зубчатого колеса. Генератор волны представляет собой тонкостенный подшипник эллиптической формы. Гибкое колесо выполнено в виде зубчатого элемента, способного изгибаться под воздействием нагрузки. Жесткое колесо также оснащено зубцами, но имеет внутреннее зацепление.
Принцип работы волнового редуктора основан на взаимодействии генератора волны с гибким колесом, что приводит к его медленному вращению. Жесткое колесо при этом либо остается неподвижным, либо вращается в противоположном направлении. Эта конфигурация позволяет эффективно изменять скорость вращения, увеличивать крутящий момент или изменять направление вращения.
Классификация волновых редукторов
Волновые редукторы подразделяются на две основные категории: установочные комплекты и полностью собранные редукторы.
Установочные комплекты: включают в себя основные компоненты редуктора (генератор волны, гибкое и жесткое колеса), но не содержат подшипников и вала. Это позволяет легко интегрировать данные комплекты в существующие системы. Такие редукторы характеризуются меньшей массой и компактными размерами.
Полностью собранные редукторы: представляют собой готовые к монтажу устройства, оснащенные подшипниками, валами и другими необходимыми элементами. Эти редукторы отличаются простотой сборки, герметичностью и стандартизированными соединениями. Они обладают повышенной надежностью и долговечностью.
Принцип действия волнового редуктора
Функционирование волнового редуктора основано на передаче волнового движения от генератора волны к гибкому колесу, что вызывает его медленное вращение. Жесткое колесо сохраняет неподвижность или вращается в обратном направлении. Это позволяет регулировать скорость вращения, увеличивать крутящий момент и изменять направление вращения.
Основные преимущества волновых редукторов
Волновые редукторы обладают рядом существенных преимуществ:
- Высокая точность передачи вращательного движения.
- Длительный срок эксплуатации.
- Низкий уровень вибраций и шума.
- Простота конструктивного решения.
- Возможность функционирования в различных режимах.
Области применения волновых редукторов
Волновые редукторы находят широкое применение в различных отраслях промышленности:
- Робототехника.
- Аэрокосмическая отрасль.
- Станкостроение.
- Автомобильная промышленность.
- Медицинское оборудование.
Конструктивные вариации волновых редукторов
Волновые редукторы могут иметь различные конструктивные исполнения. Гибкое колесо может быть выполнено в форме чаши, шляпы или цилиндра. Также существуют модели с планетарными шестернями и другими элементами сложной конфигурации.
Сравнительный анализ волновых редукторов с другими типами редукторов
Волновые редукторы обладают следующими отличительными характеристиками по сравнению с другими типами редукторов:
- Высокое передаточное число (до 320:1).
- Высокая точность и надежность работы.
- Возможность передачи вращения в различных средах.
- Наличие полого вала.
- Ограниченная применимость для малых передаточных чисел (до 30:1).
