Сложные кабельные сети на гражданских и промышленных объектах требуют жесткой фиксации и постоянной защиты от внешних воздействий. Хаотичная прокладка проводки на кронштейнах часто оборачивается провисанием линий, перегревом и аварийными обрывами при первой же реконструкции здания. Риск механического повреждения изоляции возрастает в разы, если трасса проходит по открытым технологическим зонам или цехам. Надежно решить проблему жесткости и защитить проводку от агрессивной среды позволяют замкнутые опорные металлоконструкции.
Что такое листовой кабельный лоток: конструкция и материальное исполнение

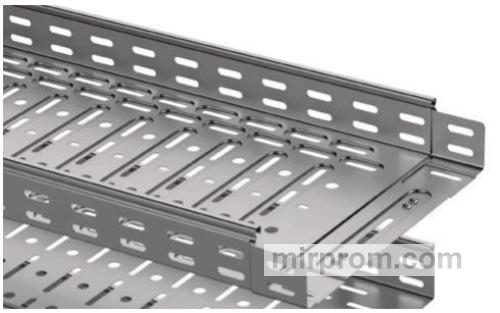

Листовой лоток https://ooomeka.ru/catalog/listovye-lotki/ представляет собой цельный металлический профиль П-образной формы, предназначенный для непрерывной укладки силовых и слаботочных проводов. Изготавливают такие элементы методом холодной гибки стального рулонного проката на автоматизированных формовочных линиях. Благодаря ребрам жесткости на бортах и основании, конструкция приобретает высокую сопротивляемость деформациям на изгиб и кручение при минимальном собственном весе.
В качестве основного сырья заводы используют углеродистую или нержавеющую сталь высокой прочности. Защиту от коррозии обеспечивает цинковое покрытие, наносимое различными способами в зависимости от назначения изделия. Стандартные профили защищают методом предварительного цинкования в заводских условиях. Для тяжелых промышленных условий или уличных магистралей сталь покрывают защитным слоем методом погружения готового изделия в расплав цинка, что создает непрерывный барьер толщиной до 70–80 мкм. В пищевой, химической и фармацевтической отраслях применяют нержавеющий материал, устойчивый к воздействию кислот, щелочей и дезинфицирующих растворов.
Перфорированные и неперфорированные лотки: в чем разница?

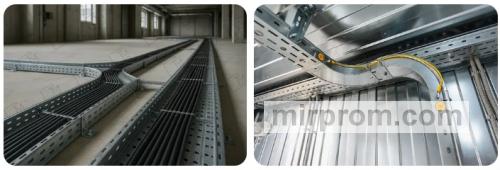

При проектировании магистралей инженеры комбинируют глухие и перфорированные профили в пределах одной трассы для решения различных локальных задач. Перфорированное основание снабжено регулярными штампованными отверстиями, которые снижают общий вес конструкции без потери прочностных характеристик. Неперфорированные (глухие) модификации имеют сплошные стенки и дно, гарантируя максимальную изоляцию внутреннего пространства.
Листайте таблицу вправо ↔️
| Параметр сравнения | Перфорированный лоток | Неперфорированный (глухой) лоток | Проверочный маркер технадзора |
| Естественная вентиляция кабеля | Отличная, тепло от силовых линий свободно рассеивается через штамповку | Отсутствует, внутри замкнутого объема возможен локальный нагрев проводов | Проверка расчетного коэффициента снижения токовой нагрузки по ПУЭ |
| Отвод конденсата | Влага свободно стекает сквозь перфорированное дно | Требуется установка под наклоном или дренажные отверстия | Контроль скопления влаги в нижних точках закрытых коробов |
| Степень защиты IP | Низкая (не защищает от пыли, мелких частиц и капель воды) | Высокая (при использовании крышки достигает уровня IP40) | Проверка герметичности уплотнителей на стыках глухих секций |
| Накопление пыли и грязи | Минимальное, пыль просеивается сквозь нижние отверстия | Высокое при отсутствии крышки, требуется регулярная очистка | Оценка пожарной нагрузки от скопившихся горючих отложений |
| Сферы применения | Внутренние сухие помещения, трассы со слаботочными и силовыми сетями | Влажные зоны, neoтапливаемые склады, уличные эстакады, чистые производства | Проверка соответствия категории помещения по взрывопожароопасности |
Область применения: от промышленных цехов до открытого воздуха
Цельные металлические профили незаменимы при обустройстве открытых электропроводок в зданиях большой площади. На логистических терминалах, в складских комплексах и производственных цехах такие системы позволяют оперативно распределять силовые потоки к оборудованию на значительной высоте. Прочные металлические стенки исключают случайный обрыв проводки складской техникой или мостовыми кранами при перемещении грузов.
На открытом воздухе листовые короба защищают изоляцию от разрушительного воздействия ультрафиолетового излучения, сильного ветра и обледенения. При монтаже на наружных технологических эстакадах нефтеперерабатывающих или химических заводов оцинкованные профили предотвращают попадание на кабели едких промышленных выбросов и атмосферных осадков. В подсобных и цокольных помещениях с высокой влажностью глухие трассы перекрывают доступ грызунам, исключая повреждение линий связи и автоматики.
Особенности быстрого монтажа: система соединения «мама-папа»

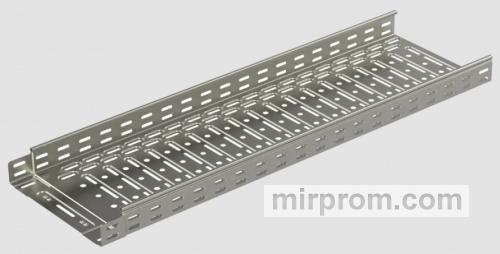

Традиционная стыковка секций с помощью накладных соединителей и десятков винтов существенно замедляет скорость электромонтажных работ. Для оптимизации процесса инженеры разработали безвинтовой замок, интегрированный непосредственно в торцы профиля. В сериях CT-E K и CT-E от компании МЕКА одна сторона секции имеет слегка зауженную форму, а противоположная — расширенный приемный раструб.
При сборке монтажнику достаточно вставить узкий торец одного короба в широкий конец другого до характерного щелчка. Такое замковое соединение образует прочный и плотный узел, сохраняющий геометрию под нагрузкой. Отказ от стандартных соединительных пластин и сотен мелких метизов сокращает общее время прокладки магистрали на больших расстояниях почти в три раза. Строительная компания получает прямую экономию на стоимости крепежных элементов и оплате труда монтажных бригад.
Пошаговое руководство по монтажу кабельных лотков МЕКА (для монтажников)
1. Подготовительный этап и разметка трассы
Перед началом сборки на объекте выполняют геодезическую разметку лазерным нивелиром. На стены, колонны или перекрытия наносят осевые линии будущей магистрали. На этом этапе определяют точный шаг установки опор, который для стандартных листовых профилей составляет от 1,5 до 2 метров.
2. Сборка и соединение секций
Каждую последующую секцию лотка стыкуют с предыдущей, совмещая пазы замка «мама-папа». Направление укладки выбирают так, чтобы зауженная часть заходила по ходу движения монтажа. Для фиксации соединения используют специализированный ручной инструмент или аккуратно осаживают стык киянкой. В местах перехода от глухого участка трассы к перфорированному используют переходные фасонные элементы, исключающие появление острых кромок на стыках.
3. Крепление к несущим поверхностям
Фиксацию опорных элементов выполняют в зависимости от материала основания. К бетонным плитам перекрытия монтируют потолочные подвесы или резьбовые шпильки с использованием анкеров забивного типа. На кирпичные или блочные стены устанавливают усиленные настенные кронштейны. При прокладке трасс вдоль металлических ферм и балок фиксацию осуществляют с помощью монтажных струбцин без применения сварки, что сохраняет целостность заводского антикоррозийного покрытия.
4. Укладка кабеля и организация поворотов
Силовые и сигнальные линии распределяют внутри короба ровными рядами или пучками, фиксируя их пластиковыми или металлическими стяжками через каждые 1–1,5 метра на вертикальных участках. При формировании поворотов, обходов колонн или изменении высоты трассы запрещено подрезать борта лотка болгаркой вручную. Для этих целей применяют только заводские фасонные секции: плавные горизонтальные и вертикальные углы, тройники и крестовины. Такой подход позволяет выдержать нормативный радиус изгиба силового кабеля и полностью исключает повреждение его оболочки о заусенцы.
5. Заземление кабельного лотка
В соответствии с жесткими требованиями ПУЭ, металлическая кабельная трасса должна представлять собой непрерывный электрический контур по всей длине. Несмотря на плотность замкового соединения «мама-папа», для гарантированного снятия статического напряжения и токов короткого замыкания секции дополнительно объединяют гибкими медными перемычками. Каждую магистраль не менее чем в двух крайних точках жестко подключают к общему технологическому контуру заземления здания через штатный винт заземления, расположенный на корпусе лотка.
Технические испытания, ГОСТы и стандарты безопасности
Кабельные лотки МЕКА разработаны для эксплуатации на объектах с повышенными требованиями к эксплуатационной безопасности и надежности инженерных сетей. Конструкции успешно прошли комплексные испытания на огнестойкость в специализированных лабораториях.
Продукция сертифицирована для построения огнестойких кабельных линий, обеспечивающих бесперебойное питание систем пожаротушения, аварийной вентиляции и оповещения при эвакуации людей. В условиях прямого воздействия огня профили сохраняют проектную несущую способность конструкции при пожаре в течение минимум 90 минут. Этого времени достаточно для безопасной эвакуации персонала и локализации возгорания.
Дополнительно изделия тестируют на устойчивость к электрохимической коррозии. В климатических камерах соляного и морского тумана лотки подвергают непрерывному воздействию агрессивных солевых растворов высокой концентрации. Результаты тестов подтверждают, что плотный слой цинка надежно защищает стальную основу от сквозного разрушения в жестких условиях приморских регионов и химических производств.
Критерии выбора листового лотка для проекта
Для безошибочного подбора типоразмера профиля проектировщик должен точно рассчитать суммарный вес и диаметр кабелей, планируемых к укладке. Заполнение внутреннего объема короба строго регламентировано: для глухих систем этот показатель не должен превышать 35% от полезного сечения, для перфорированных — 40%. Этот запас необходим для исключения критического перегрева проводников и обеспечения возможности дальнейшей модернизации сети.
Важно правильно оценить механические параметры: допустимая кабельная нагрузка должна рассчитываться с учетом весового запаса на возможное выпадение снега или обледенение при уличной прокладке. Климатическое исполнение подбирают исходя из условий зоны монтажа. Для неотапливаемых складов и северных регионов выбирают сталь холодного цинкования или нержавеющий прокат. Если к объекту предъявляются повышенные эстетические требования (например, интерьеры в стиле лофт или открытые торговые залы), лотки дополнительно комплектуют защитными защелкивающимися крышками и окрашивают порошковым методом в необходимый цвет по палитре RAL.
Комплексные решения для кабельных трасс от ООО «МЕКА»
Компания ООО «МЕКА» поставляет сертифицированные металлические системы для проектов любого уровня сложности. Современный станочный парк позволяет выпускать широкий ассортимент профилей, полностью соответствующих строгим стандартам ГОСТ. Клиенты могут легко комбинировать перфорированные и глухие секции, фасонные элементы и различные варианты подвесов в рамках одной спецификации. За счет отлаженной логистики отгрузка и оперативная доставка по всей России осуществляются в минимальные сроки напрямую со складов предприятия. На всю продукцию предоставляется официальная заводская гарантия, подтверждающая долговечность металлических конструкций.
