Барьерные ограждения представляют собой критически важный элемент современной дорожной инфраструктуры. Эти конструкции предотвращают съезд транспортных средств с проезжей части, исключают выезд на встречную полосу и снижают тяжесть последствий дорожно-транспортных происшествий. По статистике, правильное использование ограждений барьерного типа сокращает количество смертельных случаев на дорогах на 40-60%.
Современные металлические ограждения https://zavodso.ru/catalog/barierniye-ograzhdeniya изготавливаются в строгом соответствии с ГОСТ 26804-2012 и другими нормативными документами, регулирующими безопасность дорожного движения. Конструкция поглощает энергию удара при столкновении, направляя автомобиль вдоль линии ограждения, что минимизирует риск опрокидывания и серьезных травм.
Выбор типа ограждения зависит от категории дороги, интенсивности движения, рельефа местности и других факторов. Дорожные организации применяют различные модификации: от односторонних дорожных до двусторонних мостовых конструкций. Каждая группа имеет свои технические характеристики и область применения.
Что такое барьерные ограждения
Барьерное ограждение — это конструктивный элемент автомобильной дороги, выполняющий несколько критически важных функций. Основная задача заключается в предотвращении съезда транспортного средства с обочины или мостового сооружения. Дополнительно конструкция не допускает выезда автомобиля на встречную полосу движения и уменьшает ослепление фарами водителей встречных транспортных средств.
По степени жесткости все ограждения делятся на две основные категории. Жесткие системы включают железобетонные и металлические конструкции, которые практически не деформируются при ударе. Эластичные ограждения изготавливаются из пластика и заполняются водой, песком или иным сыпучим материалом, что обеспечивает дополнительную амортизацию.
Металлические барьерные ограждения получили наибольшее распространение на российских дорогах благодаря оптимальному соотношению стоимости, долговечности и защитных характеристик. Практика эксплуатации показывает, что срок службы таких конструкций при правильном монтаже и обслуживании составляет 15-25 лет в зависимости от климатических условий региона.
Классификация и типы ограждений

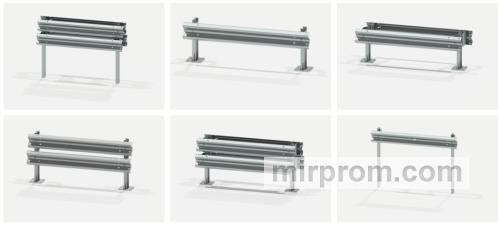

По назначению металлические ограждения подразделяют на четыре основные группы, каждая из которых имеет специфические характеристики и область применения. Понимание различий между типами позволяет выбрать оптимальное решение для конкретного участка дороги.

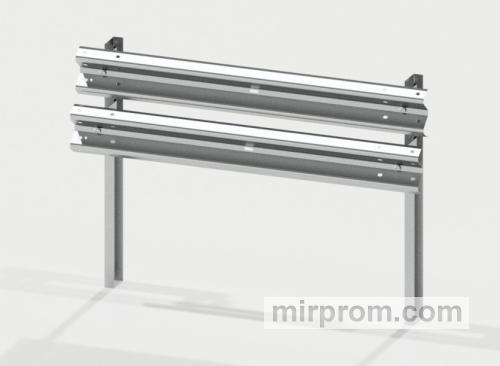

Дорожное одностороннее ограждение (11 ДО) устанавливается по краю проезжей части для предотвращения съезда транспортных средств. Эта модификация работает только с одной стороны — со стороны дороги. Конструкция эффективно поглощает энергию удара и направляет автомобиль вдоль ограждения, не позволяя ему покинуть пределы проезжей части.
Дорожное двустороннее ограждение (11 ДД) применяется для разделения встречных потоков движения на многополосных дорогах. Особенность конструкции заключается в способности работать с обеих сторон, обеспечивая защиту транспортных средств, движущихся в противоположных направлениях. Такие системы устанавливаются на разделительных полосах автомагистралей и скоростных трасс.
| Тип ограждения | Назначение | Материал | Условия применения |
| 11 ДО (дорожное одностороннее) | Предотвращение съезда с дороги | Металл с цинковым покрытием | Обочины, края проезжей части |
| 11 ДД (дорожное двустороннее) | Разделение встречных потоков | Металл с цинковым покрытием | Разделительные полосы |
| 11 МО (мостовое одностороннее) | Защита на мостовых сооружениях | Усиленный металл | Края мостов и путепроводов |
| 11 МД (мостовое двустороннее) | Разделение потоков на мостах | Усиленный металл | Центральная часть мостов |
Мостовое одностороннее ограждение (11 МО) используется на мостах и путепроводах со стороны края сооружения. Конструкция имеет усиленные характеристики, так как последствия съезда с моста особенно катастрофичны. Высота и прочность таких ограждений превышают параметры дорожных модификаций.
Мостовое двустороннее ограждение (11 МД) устанавливается для разделения транспортных потоков на мостовых сооружениях. Эта система сочетает требования к мостовым конструкциям с необходимостью работы в двух направлениях одновременно.
Технические требования и ГОСТ
Производство металлических ограждений барьерного типа строго регламентируется государственными стандартами. Основной документ — ГОСТ 26804-2012 «Ограждения дорожные металлические барьерного типа. Технические условия». Этот стандарт заменил устаревший ГОСТ 26804-86 и учитывает современные требования к безопасности дорожного движения.
Дополнительно применяются ГОСТ Р 52289-2004, регламентирующий применение технических средств организации дорожного движения, и ГОСТ 52607-2006, устанавливающий общие технические требования к дорожным ограждениям. Совокупность этих документов обеспечивает единый подход к проектированию, производству и эксплуатации барьерных систем.
Защита от коррозии осуществляется согласно ГОСТ 9.307-89 (ИСО 1461-89), который определяет требования к цинковым горячим покрытиям. Метод горячего цинкования обеспечивает долговременную защиту металлических элементов от воздействия атмосферных факторов, реагентов и механических повреждений. Толщина цинкового покрытия составляет 60-100 мкм в зависимости от условий эксплуатации.
Для нанесения декоративно-защитных покрытий применяется ГОСТ 9.410-88, описывающий типовые технологические процессы для порошковых полимерных покрытий. Такое покрытие не только улучшает внешний вид ограждений, но и дополнительно защищает металл от коррозии, особенно в агрессивных средах.
С 2024 года действует ГОСТ 33128-2024 «Дороги автомобильные общего пользования. Ограждения дорожные. Технические требования», который дополняет и уточняет существующие нормы. Документ учитывает накопленный опыт эксплуатации и современные технологии производства.
Все ограждения должны проходить обязательную сертификацию. Сертификат соответствия подтверждает, что продукция отвечает требованиям технических регламентов и государственных стандартов. При приемке объектов дорожной инфраструктуры наличие сертификатов является обязательным условием.
Конструктивные элементы
Барьерные ограждения состоят из множества взаимосвязанных элементов, каждый из которых выполняет определенную функцию. Понимание конструкции помогает правильно спроектировать систему и обеспечить ее эффективную работу.
Секция балки (СБ) — основной несущий элемент ограждения. Это металлический профиль специальной формы, который принимает на себя энергию удара. Балка изготавливается из листовой стали толщиной 2-4 мм методом холодного профилирования. Волнообразная или коробчатая форма сечения обеспечивает необходимую жесткость при оптимальном расходе материала.
Стойки выполняют функцию опор для балок и передают нагрузку на основание. Дорожная стойка (СД) применяется на обычных участках дорог и устанавливается в грунт или на бетонное основание. Мостовая стойка (СМ) имеет усиленную конструкцию и специальные крепления для монтажа на мостовых сооружениях.
- Стойка мостовая на цоколе (СМЦ) — модификация для установки на парапетах и бордюрах
- Консоль жесткая (КЖ) — элемент для крепления ограждения к существующим конструкциям
- Консоль-распорка (КР) — обеспечивает дополнительное крепление и устойчивость
- Консоль-амортизатор (КА) — поглощает энергию удара в местах крепления
- Связь диагональная дорожная (СДД) — обеспечивает пространственную жесткость конструкции
- Скоба (С) — крепежный элемент для соединения балки со стойкой
- Элемент концевой (ЭК) — завершает секцию ограждения, обеспечивая плавный переход
- Элемент световозвращающий (ЭС) — улучшает видимость ограждения в темное время суток
- Переходной элемент (ПЭ) — обеспечивает соединение различных типов ограждений
Все элементы соединяются между собой болтовыми соединениями из высокопрочной стали. Это позволяет быстро монтировать и демонтировать ограждения, а также заменять поврежденные участки без необходимости полной реконструкции системы.
Применение на дорогах и мостах
Барьерные ограждения устанавливаются на различных участках дорожной инфраструктуры в зависимости от категории дороги, интенсивности движения и уровня опасности. Правильный выбор места установки напрямую влияет на эффективность системы безопасности.

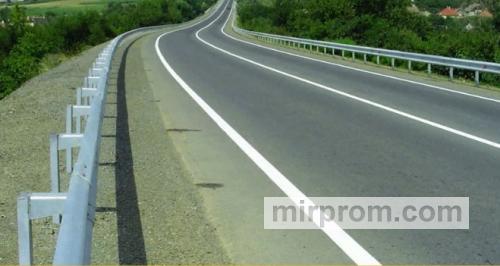

На автомобильных трассах федерального и регионального значения ограждения монтируются вдоль всей протяженности проезжей части. Особенно важна установка на опасных участках: крутых поворотах, затяжных спусках, местах с ограниченной видимостью. Здесь риск съезда с дороги многократно возрастает, и барьерные системы становятся последним рубежом защиты.
На мостах, эстакадах и путепроводах применяются усиленные мостовые ограждения. Последствия съезда с высоты особенно катастрофичны, поэтому требования к прочности и высоте таких конструкций существенно выше. Мостовые ограждения должны выдерживать удар грузового автомобиля массой до 40 тонн на скорости до 80 км/ч.

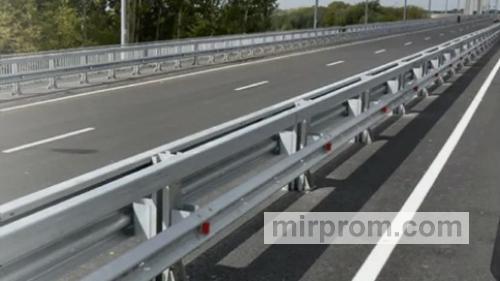

На разделительных полосах многополосных дорог устанавливаются двусторонние ограждения. Они предотвращают лобовые столкновения — самый тяжелый вид дорожно-транспортных происшествий. Статистика показывает, что наличие разделительного ограждения снижает количество смертельных ДТП на 60-70%.
На подъездах к транспортным развязкам и вблизи населенных пунктов ограждения защищают пешеходов и здания от выезда транспортных средств за пределы проезжей части. В местах с повышенным риском ДТП (школы, больницы, торговые центры) устанавливаются дополнительные секции усиленной конструкции.
Монтаж и установка
Качество монтажа барьерных ограждений не менее важно, чем качество самих конструкций. Неправильная установка может свести на нет все защитные свойства системы. Работы выполняются специализированными организациями с применением специальной техники.
Подготовка основания начинается с разметки трассы ограждения согласно проектной документации. Геодезисты определяют точное положение каждой стойки с учетом рельефа местности и существующих коммуникаций. Отклонение от проектной оси не должно превышать 50 мм на 100 метров протяженности.
Монтаж стоек выполняется несколькими способами в зависимости от типа основания. На грунтовых участках применяются методы забивки, вдавливания или установки в заранее пробуренные скважины с последующим бетонированием. Глубина погружения стойки составляет 1,2-1,5 метра для обеспечения необходимой устойчивости.
На мостовых сооружениях и бетонных основаниях стойки крепятся к закладным деталям или анкерными болтами. Предварительно в бетоне высверливаются отверстия, устанавливаются анкера, после чего монтируются стойки. Момент затяжки болтов контролируется динамометрическим ключом.
Установка балок производится после монтажа всех стоек секции. Балки поднимаются краном или манипулятором и крепятся к стойкам с помощью скоб и болтов. Важный момент — обеспечение непрерывности балочной системы. Стыки соседних секций должны перекрываться специальными переходными элементами.
Завершающий этап включает установку концевых элементов, световозвращателей и проверку геометрии всей системы. Горизонтальность балок контролируется нивелиром, вертикальность стоек — отвесом или уровнем. Все болтовые соединения протягиваются с установленным усилием.
Часто задаваемые вопросы
Какой срок службы металлических барьерных ограждений?
При условии горячего цинкования и правильной эксплуатации срок службы составляет 15-25 лет. В регионах с агрессивной средой (применение противогололедных реагентов, морское побережье) рекомендуется дополнительное полимерное покрытие, увеличивающее ресурс до 30 лет.
Можно ли устанавливать барьерные ограждения самостоятельно?
Монтаж барьерных ограждений требует специальной техники (копров, бурильно-крановых установок) и квалификации. Работы должны выполнять сертифицированные организации, имеющие допуск к строительству объектов дорожной инфраструктуры. Самостоятельная установка не гарантирует соответствие требованиям безопасности.
Какова стоимость барьерного ограждения за погонный метр?
Цена зависит от типа ограждения, толщины металла, вида покрытия и объема заказа. Ограждения 11 ДО стоят дешевле мостовых модификаций. Точную стоимость рассчитывают индивидуально с учетом логистики и монтажных работ. Актуальные цены уточняйте на дату заказа.
Требуется ли обслуживание барьерных ограждений?
Регулярное обслуживание включает визуальный осмотр, проверку затяжки болтовых соединений, очистку от загрязнений и восстановление защитного покрытия в местах повреждений. Осмотры проводятся не реже двух раз в год — весной и осенью. После ДТП поврежденные элементы подлежат немедленной замене.
Какие преимущества у барьерных ограждений перед другими типами?
Металлические барьерные ограждения сочетают высокую прочность, ремонтопригодность и относительно невысокую стоимость. В отличие от железобетонных, они легче монтируются и заменяются. По сравнению с пластиковыми, металлические конструкции обеспечивают лучшую защиту при столкновении с тяжелым транспортом.
