Цанговые фитинги — решение для быстрого, надёжного соединения труб без сварки и специального оборудования. Технология востребована в сантехнике, отоплении, промышленных магистралях. Главное преимущество: монтаж за 2-5 минут, разборность, повторное использование.
В отличие от паяных или резьбовых соединений, цанговые не требуют нагрева, пресс-инструмента, нарезки резьбы. Достаточно вставить трубу до упора и затянуть накидную гайку. Герметичность обеспечивает компрессионное кольцо — оно деформируется, обжимая трубу и создавая уплотнение.
Рынок предлагает фитинги из латуни, нержавеющей стали, пластика — под разные задачи, давления, среды. Разобраться в типах, размерах, нюансах монтажа помогает эта статья. Плюс чек-лист ошибок, которые сводят на нет преимущества технологии.
Что такое цанговые фитинги
Цанговый фитинг — соединительный элемент для труб, в котором герметичность достигается за счёт обжима трубы цангой (компрессионным кольцом) при затяжке накидной гайки. Никакой сварки, пайки, клея. Только механическое соединение.
Технология универсальна: работает с металлопластиковыми, полиэтиленовыми, медными, нержавеющими трубами. Диапазон давлений: до 16-25 бар в зависимости от материала фитинга и трубы. Температурный режим: от -40°С до +95°С (для систем отопления и ГВС).
Почему выбирают цанговые соединения? Скорость монтажа — критична при ремонте, модернизации, аварийных работах. Разборность — можно демонтировать, заменить участок, переподключить. Отсутствие «горячих работ» — безопасно в помещениях с отделкой, вблизи легковоспламеняющихся материалов.
Минусы? Требуют доступа для обслуживания (затяжка, проверка). Не рекомендуются для скрытой прокладки в стенах без ревизионных люков. И да, цена выше, чем у простых муфт — но окупается за счёт скорости и надёжности.
Конструкция и принцип работы
Стандартный цанговый фитинг состоит из четырёх элементов:
- Корпус — основа с внутренней резьбой или гладким патрубком под трубу
- Цанга (компрессионное кольцо) — разрезное кольцо из латуни или нержавеющей стали, которое обжимает трубу
- Накидная гайка — создаёт усилие сжатия при затяжке
- Уплотнительное кольцо (опционально) — дополнительная герметизация, обычно из EPDM или силикона
Принцип работы простой, но эффективный. При затяжке гайки цанга сжимается, её лепестки вдавливаются в поверхность трубы. Одновременно уплотнитель (если есть) прижимается к торцу трубы. Двойной барьер: механический захват + эластичное уплотнение.
Важный нюанс: цанга работает только в одну сторону. При попытке вытянуть трубу под давлением лепестки ещё сильнее врезаются в материал — соединение самозатягивается. Это защищает от случайного разъединения при гидроударах, вибрации.
| Элемент | Материал | Функция | Ресурс |
| Корпус | Латунь, нержавейка, пластик | Несущая основа | 20-30 лет |
| Цанга | Латунь, нержавеющая сталь | Механический захват трубы | Многоразовая (до 5 сборок) |
| Накидная гайка | Латунь, пластик | Создание усилия сжатия | Неограничен |
| Уплотнитель | EPDM, силикон, витон | Герметизация стыка | 10-15 лет (замена при обслуживании) |
Материалы и размеры
Выбор материала фитинга зависит от среды, давления, температуры, бюджета. Три основных варианта:
Латунь — баланс цены и характеристик. Устойчива к коррозии, выдерживает до 16 бар, +95°С. Подходит для ХВС, ГВС, отопления в частных домах, квартирах. Минус: не рекомендуется для агрессивных сред (химия, морская вода).
Нержавеющая сталь (AISI 304/316) — премиум-сегмент. Рабочее давление до 25-40 бар, температура до +120°С. Устойчива к химии, соли, УФ. Применяется в промышленности, пищевом производстве, на объектах с повышенными требованиями к надёжности.
Пластик (ППР, ПВДФ) — для химически агрессивных сред, где металл не подходит. Давление до 10-16 бар, температура до +70-90°С. Легче металла, не проводит ток. Минус: ниже механическая прочность, чувствительность к УФ (требует защиты при наружной прокладке).
Размерный ряд: под трубы 16, 20, 25, 32, 40, 50 мм (реже — до 110 мм). Маркировка на корпусе: например, «20×½» — под трубу 20 мм с резьбой ½ дюйма. Важно: диаметр трубы и фитинга должны совпадать точно. Даже 0,5 мм разницы — риск протечки.
Типоразмеры резьбы: ½", ¾", 1", 1¼" — под стандартные сантехнические подключения. Для промышленных задач — метрическая резьба М20, М25, М32. При заказе уточняйте: внутренняя или наружная резьба, шаг, класс точности.
Применение в системах водоснабжения
Цанговые фитинги используют в трёх основных сценариях. Бытовое применение: подключение радиаторов, бойлеров, стиральных машин, смесителей. Здесь важны компактность, скорость, отсутствие спец-инструмента.
Промышленные системы: технологические линии, пневмо- и гидромагистрали, химическое производство. Требования: стойкость к давлению, температуре, агрессивным средам. Здесь выбирают нержавеющие фитинги с усиленной конструкцией.
Временные или мобильные системы: строительные площадки, аварийные ремонты, выставочные стенды. Цанговые соединения позволяют быстро собрать/разобрать контур без потери герметичности. Практика: 70% мобильных систем используют именно этот тип соединений (данные за 2023-2024 гг.).
Где не рекомендуются? Скрытая прокладка в бетоне/штробах без доступа. Вибрационные нагрузки без дополнительной фиксации. Среда с абразивными частицами — они изнашивают цангу, снижают ресурс. В таких случаях лучше пресс-фитинги или сварка.
- Совет: для систем отопления выбирайте фитинги с термостойким уплотнителем (силикон, витон). Обычный каучук при +80°С деградирует за 3-5 лет.
- Совет: при подключении к котлу, бойлеру оставляйте 10-15 см свободного хода трубы. Это компенсирует тепловое расширение, снижает нагрузку на фитинг.
- Совет: маркируйте соединения при монтаже сложных систем. Через 2-3 года будет проще найти нужный узел для обслуживания.

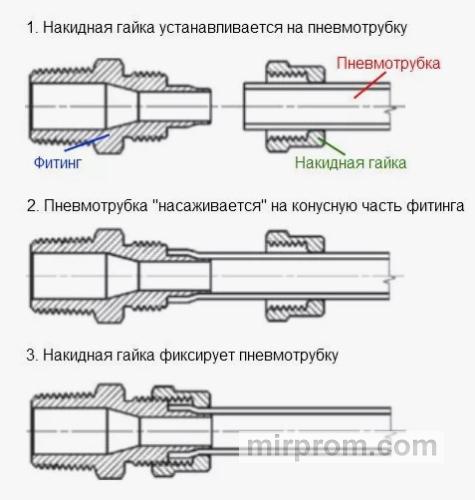

Монтаж: пошаговая инструкция
Правильный монтаж — 90% надёжности. Алгоритм простой, но требует внимания к деталям.
Шаг 1: подготовка трубы. Обрежьте трубу под 90° (используйте труборез, не ножовку). Снимите фаску с наружного края — это облегчит ввод в фитинг. Очистите поверхность от стружки, грязи, масла.
Шаг 2: сборка фитинга. Наденьте на трубу накидную гайку, затем цангу (разрезной стороной к торцу трубы). Уплотнительное кольцо, если есть, установите в паз корпуса.
Шаг 3: ввод трубы. Вставьте трубу в корпус фитинга до упора. Контрольная метка: на корпусе многих фитингов есть риска — труба должна дойти до неё. Недовод на 2-3 мм — частая причина протечек.
Шаг 4: затяжка. Закрутите накидную гайку от руки до упора, затем дотяните ключом на 1-1,5 оборота. Усилие: 15-25 Н·м для латунных фитингов под трубу 20 мм. Перетяжка опасна: можно деформировать цангу, повредить трубу.
Шаг 5: проверка. Подайте давление в систему, проверьте соединение на протечки. При необходимости — подтяните гайку ещё на ¼ оборота. Не перестарайтесь: повторная затяжка сверх нормы снижает ресурс цанги.
Инструмент: достаточно двух рожковых ключей (один держит корпус, второй затягивает гайку). Спец-приспособления не требуются — в этом преимущество технологии.
Ошибки при установке
Типовые ошибки, которые сводят на нет преимущества цанговых фитингов:
❌ Ошибка 1: Недовод трубы до упора. Результат: цанга обжимает не тот участок, уплотнитель не прилегает. Протечка гарантирована. Решение: всегда вводите трубу до контрольной метки или до характерного упора.
❌ Ошибка 2: Перетяжка гайки. Избыточное усилие деформирует цангу, «перекусывает» трубу, срывает резьбу. Решение: используйте динамометрический ключ или ориентируйтесь на 1-1,5 оборота после затяжки от руки.
❌ Ошибка 3: Монтаж на грязную/масляную трубу. Загрязнения мешают плотному прилеганию цанги и уплотнителя. Решение: очищайте и обезжиривайте трубу перед установкой.
❌ Ошибка 4: Повторное использование цанги без проверки. После демонтажа лепестки цанги могут быть деформированы. Решение: при повторной сборке осматривайте цангу, при признаках износа — заменяйте.
❌ Ошибка 5: Установка в зоне вибрации без фиксации. Постоянные колебания ослабляют соединение. Решение: используйте хомуты, кронштейны для фиксации трубы вблизи фитинга.
Часто задаваемые вопросы
Можно ли использовать цанговые фитинги для скрытой прокладки?
Технически — да, но с оговорками. Соединение должно быть доступно для ревизии (люк, съёмная панель). Если доступ невозможен, лучше использовать пресс-фитинги или сварку — они считаются неразборными и более надёжны для замоноличивания.
Сколько раз можно разбирать цанговый фитинг?
Цанга рассчитана на 3-5 циклов сборки/разборки без потери герметичности. После этого лепестки изнашиваются, усилие обжима снижается. Совет: при частом демонтаже покупайте фитинги со сменными цангами — это дешевле замены всего узла.
Подходят ли цанговые фитинги для газа?
Нет. Для газовых магистралей используются только специальные соединения, сертифицированные под газ (обычно — сварка или резьба с уплотнением). Цанговые фитинги не имеют соответствующих допусков и не должны применяться в газовых системах.
Как отличить качественный фитинг от подделки?
Признаки качества: чёткая маркировка (бренд, размер, давление), ровная поверхность без заусенцев, вес (латунь тяжелее сплава с алюминием), комплектность (уплотнитель, инструкция). Покупайте у официальных дилеров — риск контрафакта ниже.
Нужно ли смазывать резьбу при монтаже?
Нет, не нужно. Накидная гайка работает по принципу сухого трения. Смазка может привлечь грязь, ухудшить сцепление. Исключение: если резьба повреждена или корродирована — используйте графитовую смазку, но это временное решение, фитинг лучше заменить.
