В мире электроники печатные платы (ПП) играют ключевую роль в создании различных устройств. На их поверхности располагаются компоненты, которые обеспечивают работу всей системы. Одним из современных и эффективных методов установки этих компонентов является SMD-монтаж (Surface Mounted Device), который отличается рядом преимуществ. Основная идея заключается в том, что микроэлементы не устанавливаются в заранее подготовленные отверстия, а монтируются непосредственно на поверхность печатной платы. Это позволяет значительно уменьшить размеры устройств и увеличить их функциональность.

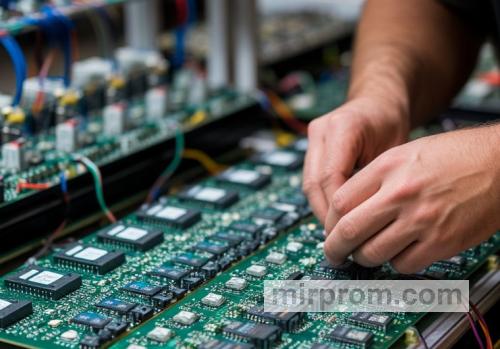

Основные этапы SMD-монтажа
Процесс монтажа SMD-компонентов включает в себя несколько последовательных этапов, каждый из которых имеет свои особенности и важность:
- Подготовка печатной платы к установке компонентов. На данном этапе на поверхность плат наносится специальная паяльная паста. Эта паста состоит из мелких частиц припоя и флюса, и ее задача – обеспечить надежное соединение компонентов с платой. Паста распределяется в местах, где будут размещены выводы электронных элементов, что позволяет создать необходимые условия для дальнейшей пайки.
- Монтаж SMD-компонентов. На подготовленную плату с нанесенной паяльной пастой специалисты компании rightelectronics.ru устанавливают микроэлементы. Это может быть сделано вручную или с помощью автоматизированного оборудования. Автоматизированные системы, такие как Pick-and-Place машины, способны быстро и точно размещать компоненты, что значительно увеличивает производительность и снижает вероятность ошибок.
- Процесс пайки. Для этого используются специальные машины, которые могут работать по различным технологиям, включая волновую пайку и оплавление. Выбор метода зависит от конкретных требований к производству и характеристик компонентов – волновая пайка или оплавление.
- Финальная обработка. После пайки необходимо очистить плату от остатков паяльной пасты и других загрязнений. На данном этапе может также наноситься защитное покрытие, которое предохраняет плату от внешних воздействий, таких как влага и коррозия. Это особенно важно для устройств, которые будут использоваться в сложных условиях.
Монтаж SMD-компонентов – это высокотехнологичный и многогранный процесс, требующий высокой квалификации и внимания к деталям. Использование современных методов пайки позволяет значительно повысить качество и надежность конечного продукта. Сложность монтажа делает его не просто технологическим процессом, но и настоящим искусством, требующим от специалистов мастерства и опыта.
Контроль качества нанесения пасты часто автоматизируют. В линию встраивают систему SPI (Solder Paste Inspection). Она измеряет трехмерный объем пасты на каждой площадке. Если пасты мало — будет непропай. Если много — возникнет короткое замыкание. Бракованная плата отправляется на смыв пасты, а чистая идет дальше.
Сердце линии: скоростная расстановка SMD-компонентов
Плата с нанесенной пастой поступает в автомат-установщик (Pick and Place machine). Паста сейчас работает как клей. Она удерживает компоненты от сдвига при вибрациях конвейера. Автомат-установщик — это самый быстрый элемент SMT-линии. Координатный стол перемещает монтажную головку с невероятной скоростью. Компоненты подаются в станок в специальных лентах (намотанных на катушки), пеналах или поддонах.
Принцип работы Pick and Place автомата
- Захват компонента. Вакуумное сопло (ноззл) опускается в питатель, подхватывает деталь за верхнюю плоскость и извлекает из ленты. Для разных корпусов (от микроскопических резисторов 01005 до крупных микросхем BGA) используются сопла разного диаметра.
- Сканирование на лету. Компонент проносится над оптической камерой нижнего обзора. Система распознавания определяет реальные размеры детали, проверяет целостность выводов и вычисляет угол перекоса на сопле.
- Коррекция координат. Программное обеспечение мгновенно корректирует траекторию движения монтажной головки с учетом выявленного перекоса.
- Установка на плату. Головка опускает компонент точно на паяльную пасту с заданным усилием. Давление должно быть достаточным, чтобы выводы погрузились в пасту, но не выдавили ее за пределы площадки.
