Металл не прощает ошибок. Один неверный шаг, неправильно выставленный шаг подачи или изношенная фреза — и дорогостоящая заготовка превращается в металлолом. Фрезерные работы по металлу — это основа современного машиностроения, приборостроения и тяжелой промышленности. Изготовление пресс-форм, штампов, валов, шестерен или уникальных деталей для автотюнинга требует жесткого контроля параметров. Рынок металлообработки перегружен предложениями. Объявления обещают минимальные сроки и копеечную стоимость. На практике заказчики регулярно сталкиваются со срывом поставок, отклонениями от чертежей и скрытым браком. Разберем технологическую изнанку процесса, разберемся, как правильно выбрать подрядчика, рассчитать бюджет и получить детали, которые идеально встанут в узлы механизмов.
Анатомия фрезерования: что происходит в зоне резания

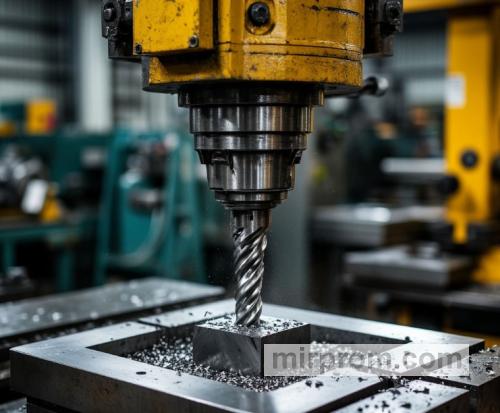

Фрезерование — это процесс механической обработки материала резанием с помощью многолезвийного инструмента. В отличие от токарной группы, где деталь вращается, а резец неподвижен, здесь все наоборот. Заготовка жестко фиксируется на столе станка. Высокоскоростной шпиндель вращает фрезу, которая совершает движения подачи, послойно срезая металл. Современное производство опирается на станки с числовым программным управлением. ЧПУ исключает человеческий фактор на этапе траектории движения инструмента. Оператор загружает 3D-модель, технолог прописывает управляющую программу, подбирает режимы резания. Станок выполняет заложенный алгоритм с точностью до нескольких микронов. Технологические возможности процесса делятся по типам обработки:
- Концевое фрезерование. Обработка пазов, уступов, окон, колодцев и контуров деталей. Инструмент работает боковой и торцевой режущими кромками.
- Торцевое фрезерование. Выравнивание больших плоских поверхностей деталей. Применяется для подготовки базовых плоскостей корпусов, плит и блоков.
- Фасонное фрезерование. Обработка сложных криволинейных поверхностей, зубчатых колес, червяков, пресс-форм со сложной геометрией.
- Периферийное фрезерование. Силовое резание, при котором стружка снимается режущими кромками, расположенными на окружности фрезы.
Классификация оборудования: от трех осей до пятиосевых центров
Точность и стоимость готового изделия напрямую зависят от кинематики станка. На старых универсальных станках без ЧПУ задействовано ручное управление. Скорость работы низкая, риск брака высокий. Такие машины подходят для простых ремонтных задач или обдирочных операций. Для серийного и точного производства используют автоматизированные центры. Классификация ЧПУ-станков по осям определяет сложность геометрии детали:
- Трехосевые станки (3D). Инструмент перемещается по трем направлениям: X, Y, Z. Оптимально для большинства плоских деталей, корпусов и простых плит. Если нужно обработать деталь с шести сторон, ее придется шесть раз вручную переустанавливать в тисках. Это снижает общую точность из-за погрешности базирования.
- Четырехосевые станки (4D). К трем линейным осям добавляется круговая ось вращения заготовки (поворотный стол или индексная головка). Применяется для нарезки шлицев, винтовых канавок, обработки валов и цилиндрических деталей без ручного переворота.
- Пятиосевые обрабатывающие центры (5D). Инструмент и деталь могут одновременно перемещаться по пяти осям. Фреза подходит к заготовке под любым углом. Позволяет за один установ изготовить моноколесо, турбинную лопатку или сложнейший имплант для медицины. Погрешность базирования отсутствует. Стоимость часа работы такого станка высока.
Конструкционные материалы: особенности обработки различных металлов
Каждая марка металла требует специфических режимов резания, геометрии заточки инструмента и состава смазочно-охлаждающей жидкости. Нельзя фрезеровать титан на тех же скоростях, что и алюминий. Промышленные материалы разделяют на группы по обрабатываемости:
- Алюминий и его сплавы (Д16Т, АМг6). Мягкий, вязкий материал. Легко обрабатывается на высоких скоростях шпинделя. Главная проблема — налипание стружки на режущие кромки фрезы. Требует интенсивной подачи СОЖ под давлением и применения специализированных фрез с полированными канавками.
- Конструкционные стали (Сталь 20, Сталь 45). Стандартный материал для машиностроения. Хорошо поддается обработке твердосплавным инструментом. Требует точного расчета режимов, чтобы избежать перегрева инструмента и деформации детали.
- Нержавеющие стали (12Х18Н10Т, AISI 304). Склонны к наклепу — поверхностному упрочнению в процессе резания. Материал вязкий, плохо отводит тепло из зоны обработки. Фрезерование ведется на пониженных оборотах с увеличенной подачей и обязательным применением износостойких покрытий инструмента (TiAlN, AlTiN).
- Титан и титановые сплавы (ВТ1-0, ВТ6). Низкая теплопроводность. Вся тепловая энергия концентрируется на кромке инструмента, вызывая его мгновенный износ. Требует жестких станков, мощного охлаждения и минимальных скоростей резания.
Критерии выбора подрядчика: как минимизировать риски при заказе
Когда необходимо услуги фрезерных работ, потенциального исполнителя нужно оценивать по техническим факторам, а не по дизайну сайта. Красивый офис не гарантирует точность посадочных мест под подшипники. Чек-лист для технического аудита исполнителя перед размещением заказа:
- Состояние станочного парка. Изношенные станки имеют люфты в направляющих и биение шпинделя. Получить допуск в пределах 0.02 мм на старом оборудовании физически невозможно. Уточняйте год выпуска станков и регламент их обслуживания.
- Квалификация инженерного состава. Квалифицированный технолог-программист способен оптимизировать траекторию инструмента, снизив машинное время на 30–40%. Это напрямую уменьшает конечную стоимость детали для заказчика.
- Наличие службы ОТК. Серьезное производство укомплектовано измерительной лабораторией. Контроль готовой продукции должен осуществляться поверенным инструментом: микрометрами, нутромерами, профилометрами или координатно-измерительными машинами (КИМ). Требуйте карту замеров на партию деталей.
- Прямые закупки материалов. Проверенные заводы закупают металл у крупных металлотрейдеров с обязательным предоставлением сертификатов качества. Использование сырья неизвестного происхождения чревато скрытыми раковинами и несоответствием химического состава.
Ценообразование в металлообработке: за что вы платите
Стоимость фрезеровки никогда не берется «с потолка». Базовый параметр расчета — стоимость нормо-часа работы конкретного оборудования. В нее закладываются амортизация станка, аренда цеха, фонд оплаты труда и электроэнергия. Итоговая цена формируется под влиянием следующих факторов:
- Сложность геометрии. Чем больше переустановок заготовки требуется выполнить, тем выше трудоемкость и цена.
- Объем партии. Серийное производство всегда дешевле единичного. При изготовлении одной детали затраты на написание программы ЧПУ, проектирование и изготовление оснастки ложатся на это единственное изделие. В серии из 1000 штук эти расходы размываются до копеек.
- Твердость и тип материала. Твердые металлы изнашивают дорогостоящий инструмент. Скорость резания падает, машинное время растет. Соответственно, обработка закаленной стали обойдется дороже фрезеровки латуни.
- Требования к точности и шероховатости. Допуски по квалитетам IT6-IT7 требуют финишного чистового фрезерования на минимальных подачах, а иногда и последующего шлифования. Это увеличивает время нахождения детали на станке.
Как подготовить техническое задание, чтобы ускорить запуск
Чтобы оперативно фрезерные работы заказать и сразу запустить их в производство, предоставьте исполнителю полный пакет конструкторской документации. Чертеж «от руки на салфетке» заставит заводского конструктора перерисовывать его с нуля за ваши деньги. Пакет документации должен включать:
- Чертеж детали в формате PDF. На чертеже обязательно указываются габаритные размеры, допуски на ответственные посадочные места, требования к шероховатости поверхностей (Ra), марка материала и необходимость термической обработки.
- Трехмерная модель детали. Форматы STEP, IGES, X_T. 3D-модель загружается напрямую в CAD/CAM систему для автоматического расчета траектории инструмента технологом. Это экономит время и исключает ошибки ручного ввода координат.
- Техническое задание. Укажите требуемое количество деталей, сроки поставки, необходимость упаковки и консервации (актуально для черных сталей для защиты от коррозии).
Прозрачные условия, современное ЧПУ-оборудование и строгий контроль ОТК — три составляющие успешного выполнения заказа. Анализируйте технический бэкграунд исполнителей, избегайте необоснованно заниженных цен и контролируйте качество материалов. Это позволит получить готовые изделия строго в рамках утвержденного бюджета и технических регламентов.
