Механический привод — база любого промышленного предприятия. Конвейерные линии, смесители, подъемники и насосные комплексы требуют снижения оборотов электродвигателя с одновременным увеличением крутящего момента. Эту задачу решают механические редукторы. Среди всех кинематических схем червячная передача удерживает лидерство в секторе малых и средних мощностей благодаря компактности и высокой плавности хода. Если для вашего производства необходимы надежные приводные компоненты, качественные импортные агрегаты поставляет компания https://promair.by/, обеспечивая точный подбор оборудования под конкретные условия эксплуатации.

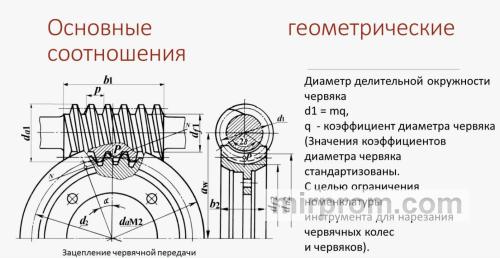

Червячный редуктор состоит из двух основных элементов — ведущего винта (червяка) и ведомого зубчатого колеса. Винт изготавливается из высокопрочной стали, а венец колеса — из антифрикционной бронзы. Такое сочетание материалов снижает трение и предотвращает преждевременный износ узла. Передача крутящего момента происходит за счет скольжения витков, что обуславливает как главные достоинства, так и конструктивные ограничения этой механики.
Конструктивные особенности и преимущества
Популярность червячной передачи в промышленной автоматизации вызвана уникальным набором физических свойств. В тех узлах, где цилиндрическому редуктору требуется несколько ступеней шестерен, червячный справляется в одном компактном корпусе.
- Высокое передаточное число в одной ступени. Механика позволяет снизить обороты в диапазоне от 1:7 до 1:100. Это уменьшает габариты приводного узла на раме оборудования.
- Низкий уровень шума и плавность. Зацепление происходит плавно, без резких ударов зубьев. Редукторы подходят для работы в вентиляционных системах и пассажирских лифтах.
- Эффект самоторможения. При отсутствии вращения на ведущем валу ведомый вал невозможно провернуть извне. Свойство исключает установку дополнительных тормозных систем на подъемниках и наклонных конвейерах.
- Варианты компоновки. Выходной вал расположен под углом 90 градусов к входному. Позволяет экономить пространство при монтаже электродвигателя вдоль корпуса станка.
Главная особенность, о которой часто забывают проектировщики — температурный режим. Из-за трения скольжения часть энергии уходит в тепло. Коэффициент полезного действия (КПД) червячного редуктора падает при увеличении передаточного числа. На передаточных числах около 80–100 КПД может снижаться до 50-60%. Это требует правильного расчета мощности двигателя и использования качественной смазки.
Технический сортамент и параметры подбора (Таблицы)
При подборе редуктора инженеры оперируют тремя базовыми параметрами: крутящий момент на выходном валу (М2), передаточное число (i) и сервис-фактор (f.s.). Сервис-фактор показывает запас прочности агрегата с учетом характера нагрузки и времени работы в сутки.
Таблица 1. Технические характеристики червячных редукторов серии RV (габарит 063)
| Передаточное число (i) | Обороты вых. вала (n2), об/мин | Номинальная мощность двигателя, кВт | Крутящий момент (M2), Н·м | Допустимый сервис-фактор (f.s.) | КПД передачи, % |
| 7.5 | 186.7 | 1.50 | 67 | 1.4 | 88 |
| 15 | 93.3 | 1.10 | 95 | 1.2 | 84 |
| 30 | 46.7 | 0.75 | 122 | 1.0 | 79 |
| 50 | 28.0 | 0.37 | 93 | 1.3 | 71 |
| 80 | 17.5 | 0.25 | 89 | 1.1 | 64 |
| 100 | 14.0 | 0.18 | 74 | 1.0 | 60 |
При выборе мотор-редуктора необходимо учитывать тип входного фланца. Стандартом является фланец PAM, разработанный по спецификации IEC. Он позволяет стыковать редуктор со стандартными асинхронными электродвигателями без дополнительных переходников.
Таблица 2. Зависимость типа смазки от пространственного положения редуктора
| Положение корпуса в пространстве | Рекомендуемый тип масла | Вязкость по ISO VG (при 40 °C) | Особенности контроля уровня |
| B3 (Горизонтальное) | Синтетическое | 320 | Стандартный уровень по контрольной пробке. |
| V5 (Вертикальное, вал вниз) | Синтетическое | 320 / 460 | Требуется полный залив для смазки верхнего подшипника. |
| V6 (Вертикальное, вал вверх) | Минеральное/Синтетика | 460 | Необходима установка сапуна для сброса избыточного давления воздуха. |
Гидравлический и тепловой расчет редуктора
Тепловой баланс червячного редуктора — критический фактор стабильности привода. Избыточное тепло выделяется из-за трения в зацеплении и подшипниковых узлах. Количество выделяемой тепловой мощности (P_th) рассчитывается через входную механическую мощность (P1) и КПД (η):
P_th = P1 × (1 - η)
Эта тепловая энергия должна рассеиваться через корпус агрегата в окружающую среду. Расчет температуры корпуса (T_корп) выполняется по формуле:
T_корп = T_возд + P_th / (A × K_тепло)
Где T_возд — температура окружающего воздуха, A — площадь охлаждаемой поверхности редуктора (указывается в паспорте), K_тепло — коэффициент теплоотдачи. Для алюминиевых корпусов с развитым оребрением K_тепло составляет около 15–20 Вт/(м²·°C). Если расчетная температура превышает 85 °C, естественного охлаждения недостаточно. В таких условиях применяют внешние вентиляторы (наездники), устанавливают синтетическое масло повышенной вязкости или выбирают редуктор большего габарита.
Технология монтажа и стыковки с механизмами
Сборка приводного узла требует соблюдения допусков по соосности валов. Нарушение геометрии вызывает радиальные нагрузки, на которые подшипники редуктора не рассчитаны.
Стыковка с валом исполнительного органа выполняется тремя способами. Первый — полый выходной вал со шпоночным пазом. Самый частый метод в конвейерных приводах. Редуктор надевается прямо на вал станка. Обязательна установка реактивной штанги (крутильного компенсатора), которая гасит реактивный момент и предотвращает проворот корпуса. Второй способ — выходной цельный вал. Соединение с соосным механизмом реализуется через упругие муфты (звездочки), сглаживающие пусковые удары. Третий способ — использование стяжной муфты (термопосадка) для безлюфтовой передачи крутящего момента.
Специфика применения в тяжелых условиях эксплуатации
Работа приводов на химических производствах, пищевых комбинатах и открытых площадках требует модификации базовых моделей редукторов. Стандартный чугунный или алюминиевый корпус быстро разрушается под действием агрессивных сред.
- Пищевая промышленность. Агрегаты подвергаются регулярной мойке щелочными растворами под высоким давлением. Для таких зон редукторы покрывают эпоксидной антикоррозийной краской. Внутрь заливается специальное масло с пищевым допуском NSF H1. Обычные индустриальные смазки использовать запрещено из-за риска попадания в продукцию при повреждении сальников.
- Взрывоопасные зоны. На химических и мукомольных комбинатах пыль и газы могут воспламениться от искры или перегрева корпуса. Здесь монтируют мотор-редукторы в исполнении ATEX. Они оснащаются взрывозащищенными двигателями, специальными токопроводящими манжетами и датчиками контроля температуры корпуса.
- Низкие температуры. При работе на морозе до -40 °C стандартное масло густеет. Происходит масляное голодание зацепления, мотор клинит при пуске. Решение — замена смазки на арктическую синтетику на основе полиальфаолефинов (PAO).
Частые проблемы эксплуатации и методы устранения дефектов
Червячная пара чувствительна к качеству обслуживания. Большинство отказов привода вызвано нарушением регламента ТО или ошибками на этапе проектирования.
- Повышенный люфт выходного вала. Возникает из-за естественного износа бронзового венца колеса при длительной работе или регулярных перегрузках. Лечится заменой червячной пары. Регулировка подшипников шайбами помогает только при осевом люфте, износ зубьев она не компенсирует.
- Течь масла через сальники. Причина — избыточное давление внутри корпуса из-за забитого грязью сапуна. Воздух при нагреве расширяется и выдавливает масло через манжеты. Требуется промывка сапуна и замена изношенных резиновых уплотнений. Перед запрессовкой нового сальника вал шлифуют для удаления выработки.
- Перегрев и заклинивание передачи. Происходит при критическом падении уровня масла или ошибочном заливе неподходящей вязкости. Червяк мгновенно срезает бронзовые зубья колеса. В запущенных случаях узел заклинивает полностью. Дефект требует капитального ремонта с полной промывкой корпуса от бронзовой стружки и заменой всех подшипников.
Часто задаваемые вопросы (FAQ)
Как часто нужно менять масло в червячном редукторе?
В редукторах малых габаритов (до 090 включительно) синтетическое масло заливается на заводе на весь срок службы. В тяжелых чугунных редукторах первую замену минерального масла проводят после 100–300 часов обкатки для удаления продуктов приработки. Последующие замены выполняются каждые 4000–5000 часов работы, но не реже одного раза в год.
Можно ли вращать червячный редуктор в обратную сторону?
Да. Червячная передача является реверсивной. Вращение ведущего вала допускается в обоих направлениях. Исключение — модификации со встроенным обгонным механизмом (обратным ходом), который жестко блокирует вращение в одну из сторон для безопасности.
В чем разница между редуктором NMRV и просто RV?
Аббревиатура NMRV изначально использовалась итальянским концерном Motovario для обозначения своей линейки червячных редукторов в квадратном алюминиевом корпусе. Сегодня маркировки RV, NMRV, NRV стали нарицательными. Большинство производителей выпускают агрегаты в этих корпусах по единым международным присоединительным размерам, что делает их полностью взаимозаменяемыми.
