Современная инженерная инфраструктура требует жестких расчетов и предсказуемости материалов. Использование полиэтилена низкого давления (ПНД) классов ПЭ 100 и ПЭ 100+ позволяет решать задачи водоснабжения, водоотведения и газораспределения с минимальными эксплуатационными затратами. Для обеспечения проектного срока службы сети в 50–100 лет необходим строгий учет гидравлических характеристик, кольцевой жесткости и правил интеграции узлов, где устанавливается фланцевая запорная арматура.
Модификации материалов: ПЭ 100, ПЭ 100+ и ПЭ 100-RC
Эволюция полимеров позволила дифференцировать трубную продукцию под конкретные условия прокладки. ПЭ 100 представляет собой бимодальный полиэтилен с высокой плотностью. Он обладает повышенным сопротивлением к медленному распространению трещин (SCG) и быстрой передаче разрушения (RCP) по сравнению с устаревшим ПЭ 80. Маркировка ПЭ 100+ указывает на соответствие сырья жестким требованиям международной ассоциации PE100+ Association по показателям стойкости к долгосрочному гидростатическому давлению.

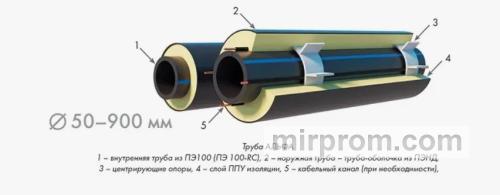

Материал ПЭ 100-RC (Resistant to Crack) разработан для бестраншейных технологий и укладки в каменистые грунты без песчаной подготовки. Его стойкость к образованию трещин под постоянным напряжением (испытание FNCT) превышает 8760 часов, тогда как у стандартного ПЭ 100 этот показатель составляет около 300 часов. Трубы из ПЭ 100-RC выдерживают точечные механические повреждения (царапины, сколы) глубиной до 10% от толщины стенки без снижения номинального рабочего давления.
Базовые технические параметры и сортамент (Таблицы SDR)
Основными критериями выбора трубы являются наружный диаметр (Dn), толщина стенки (e) и параметр SDR (Standard Dimension Ratio). Величина номинального давления (PN) зависит от марки полиэтилена и коэффициента запаса прочности (C), который для водопроводов равен 1,25, а для газопроводов — 2,0.
Таблица 1. Геометрические параметры и вес водопроводных труб из ПЭ 100 (ГОСТ 18599-2001)
| Номинальный наружный диаметр Dn, мм | SDR 11 (PN 16) | SDR 17 (PN 10) | SDR 21 (PN 7.6) | |||
| Стенка e, мм | Вес 1 м, кг | Стенка e, мм | Вес 1 м, кг | Стенка e, мм | Вес 1 м, кг | |
| 32 | 3.0 | 0.279 | 2.0 | 0.193 | - | - |
| 63 | 5.8 | 1.050 | 3.8 | 0.719 | 3.0 | 0.574 |
| 110 | 10.0 | 3.150 | 6.6 | 2.160 | 5.3 | 1.760 |
| 160 | 14.6 | 6.680 | 9.5 | 4.520 | 7.7 | 3.710 |
| 225 | 20.5 | 13.20 | 13.4 | 8.960 | 10.8 | 7.310 |
| 315 | 28.6 | 25.80 | 18.7 | 17.50 | 15.0 | 14.20 |
Таблица 2. Физико-механические характеристики материала ПЭ 100 / ПЭ 100+
| Наименование показателя | Единица измерения | Значение для ПЭ 100 / ПЭ 100+ |
| Плотность при температуре 23 °C | г/см³ | 0.950 – 0.960 |
| Предел текучести при растяжении | МПа | не менее 23 |
| Относительное удлинение при разрыве | % | не менее 350 |
| Модуль упругости (кратковременный) | МПа | 900 – 1100 |
| Коэффициент линейного теплового расширения | мм/(м·°C) | 0.15 – 0.20 |
Гидравлический расчет полиэтиленовых трубопроводов
Расчет гидравлического сопротивления ПНД труб выполняется по формуле Дарси-Вейсбаха. Из-за крайне низкого коэффициента эквивалентной равнономерно-зернистой шероховатости (k = 0,01 мм) полиэтиленовые сети работают в режиме гладкого или доквадратичного трения. Это исключает падение пропускной способности со временем.
Потери напора на трение по длине трубопровода (h) определяются соотношением:
h = λ × (L / Di) × (v² / 2g)
Где λ — коэффициент гидравлического трения, L — длина участка, Di — внутренний диаметр трубы (Di = Dn - 2e), v — скорость движения жидкости, g — ускорение свободного падения. Коэффициент λ рассчитывается по формуле Колбрука-Уайта или формуле Альтшуля:
λ = 0.11 × (k / Di + 68 / Re)^0.25
Поскольку число Рейнольдса (Re) для водопроводных сетей велико, критическое значение имеет внутренний диаметр. При одинаковом наружном диаметре со стальной трубой, ПНД труба за счет отсутствия коррозии и отложений обеспечивает на 15–20% большую пропускную способность. Насосное оборудование подбирается с меньшей требуемой мощностью, что снижает затраты на электроэнергию при эксплуатации.
Специфика газораспределительных сетей из ПНД
Проектирование и монтаж газопроводов из полиэтилена регулируются строгими нормами безопасности (ГОСТ Р 58121.2-2018). Использование пластика разрешено только для подземной прокладки. Ввод газопровода в здание и все надземные участки выполняются исключительно в стальном исполнении.
- Маркировка труб. Газовые трубы изготавливают из ПЭ 100 или ПЭ 100-RC. Они имеют полностью желтый цвет или черный цвет с продольными желтыми полосами. Обязательна непрерывная маркировка по всей длине с указанием завода, партии, даты, SDR и назначения.
- Ограничения по давлению. Максимальное рабочее давление (MOP) для газопроводов из ПЭ 100 составляет 1,2 МПа (12 бар) для транспортировки природного газа и 0,6 МПа для сжиженных углеводородных газов. При прокладке в черте поселений давление ограничивается величиной в 0,6 МПа.
- Запрет на стыковую сварку малых диаметров. Для труб диаметром менее 63 мм стыковая сварка запрещена из-за высокого риска перекрытия внутреннего сечения гратом. Монтаж выполняется только электросварными муфтами.
Технология горизонтально-направленного бурения (ГНБ)
Метод ГНБ незаменим при пересечении трубопроводом автомобильных дорог, железнодорожных путей, водоемов и в условиях плотной городской застройки. Высокая прочность на разрыв и гибкость полиэтилена делают его основным материалом для бестраншейной прокладки.
Процесс состоит из бурения пилотной скважины, ее последовательного расширения риммерами и последующей протяжки готовой плети трубопровода. При протяжке труба испытывает колоссальные растягивающие нагрузки и внешнее трение о стенки скважины и буровой раствор (бентонит).
Для ГНБ применяют трубы из ПЭ 100-RC или трехслойные трубы с защитным наружным слоем из недеструктурируемого минералонаполненного термопласта. Защитный слой принимает на себя царапины от гравия и плотных включений грунта. Расчет максимального тягового усилия (F) выполняется до начала работ. Превышение допустимого напряжения растяжения приведет к пластической деформации (вытягиванию) и сужению диаметра трубы.
Интеграция фланцевой запорной арматуры

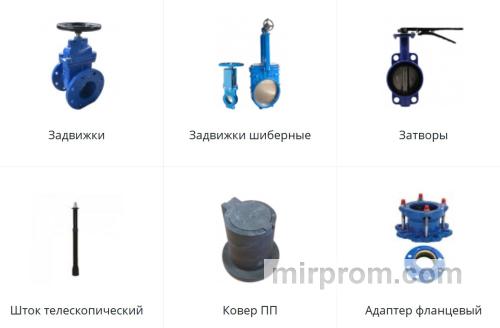

Установка задвижек, дисковых затворов и регулирующих клапанов в ПНД сетях требует создания жестких переходов «пластик-металл». Узел состоит из литой втулки под фланец (короткой или удлиненной), привариваемой к концу ПНД трубы, и свободного стального фланца.
Порядок сборки фланцевого соединения:
- Свободный стальной расточенный фланец надевается на ПНД трубу до начала сварочных работ. Внутренний диаметр фланца должен соответствовать расточке под полиэтиленовую втулку.
- Торцевая часть трубы сваривается со втулкой методом стыковой или электромуфтовой сварки.
Шпильки или болты затягиваются поочередно по схеме «крест-накрест» в 3–4 этапа с использованием динамометрического ключа. Предельный крутящий момент для болтов М16 составляет 80–100 Н·м. Перетяжка приведет к деформации пластикового буртика втулки и разгерметизации.
