FK-сверла, FK-зенковки, FK-фрезы

Проблемы обработки композитов: почему обычный инструмент не работает

Характерные преимущества волокнистых материалов из арамида (AFK, Aramid = Aromatic polyamide), например КЕВЛАРА, и пластмасс, армированных углеволокном (CFK), и их трудная обработка противоречат друг другу.

Знакомая ситуация?

При обработке этих материалов обычным инструментом результаты не удовлетворяют производственников:

• ✖️ Шероховатость поверхности
• ✖️ Температурное повреждение смол
• ✖️ Деламинация (расслоение)
• ✖️ Низкая стойкость инструмента

О стойкости инструмента вообще можно было забыть.

В связи с тем, что изменение состава композиционного материала при наличии других недостатков невозможно, изготовителям приходится искать решение только в новой конструкции инструмента.

FK-инструмент Guhring: серповидная геометрия

Компания ГЮРИНГ готова использовать свои технические знания (ноу-хау) для того, чтобы найти экономичное решение.

Сегодня Guhring предлагает комплексную программу инструмента для рациональной обработки стеклопластиковых и композиционных материалов:

• ★ FK-сверла
• ★ FK-зенковки
• ★ FK-фрезы

Отличительным признаком FK-инструмента компании ГЮРИНГ является серповидное исполнение режущих кромок.

Как это работает?

Благодаря внедрению такого решения:

1. Волокна в направлении растяжения предварительно натягиваются
2. Затем разрезаются в направлении сдвига

В результате получается чистый рез, гладкая поверхность.

При сверлении и зенковании период стойкости составляет от 1500 до 2000 операций при условии, если оптимально выбраны скорость резания и подача.

Важный момент: в связи с конструктивными особенностями данных материалов рабочая температура не должна превышать 70°С. В противном случае волокнистый материал (в большинстве случаев, с эпоксидной или фенольной смолами) размягчается.

Поэтому оптимальные параметры резания в используемом материале в каждом конкретном случае подбираются индивидуально.

Рис. 1. Вид отверстия сверху

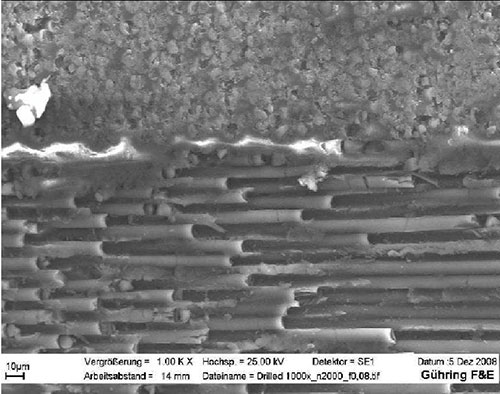

Рис. 2. Сечение отверстия, увеличенное под микроскопом (углепластик с однонаправленными волокнами)

FK-сверла: 1500-2000 отверстий без износа

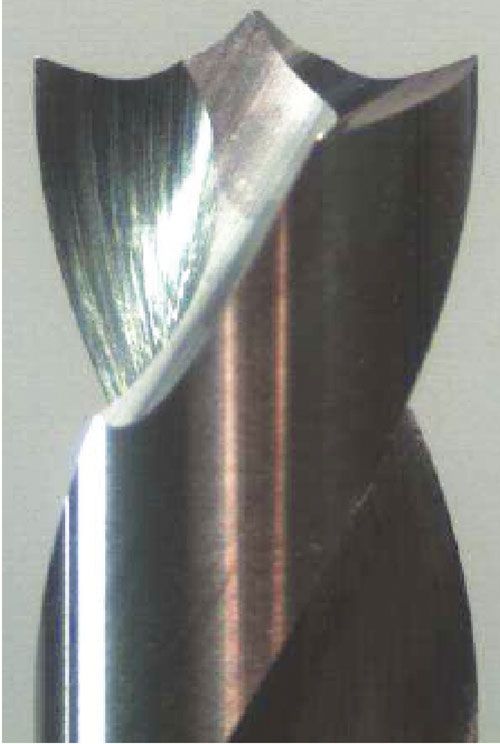

FK-сверла изготавливаются из цельного твердого сплава.

Характеристики FK-сверл:

• ✓ Специальная заточка
• ✓ Очень острые серповидные режущие кромки
• ✓ Очень широкие направляющие ленточки

Режимы резания:

Сверла для однонаправленных волокон

Компания ГЮРИНГ предлагает и специальное решение — сверла с оптимизированной геометрией под композиционные материалы с однонаправленными волокнами.

Особенности данного исполнения:

• ✦ Сверхострая геометрия для эффективного резания без деламинации
• ✦ Скругленный переход от режущей кромки к направляющей
• ✦ Отверстия для подвода СОТС для снижения температурных нагрузок

Также сверла могут использоваться с различными видами упрочняющих покрытий:

• ★ Алмазное покрытие
• ★ Signum
• ★ И другие

Рис. 3А. Обработка обычным инструментом

Рис. 3В. Качество, полученное при обработке FK-инструментом ГЮРИНГ

На рисунке 3 представлены сравнительные образцы качества обработки обычным инструментом (А) и FK-инструментом ГЮРИНГ (В).

Разница очевидна.

FK-зенковки: отверстия под заклепки

Зенковки (рис. 4) предназначены для обработки отверстий под заклепки.

Исполнение:

• ✓ Целиком из быстрорежущих сталей
• ✓ Или с двумя впаянными в основной корпус серповидными лезвиями из твердого сплава или PKD

Поставляется в 2-х вариантах:

1. С цельными направляющими цапфами
2. С заменяемыми направляющими цапфами

Режимы резания для инструмента с твердосплавными пластинами:

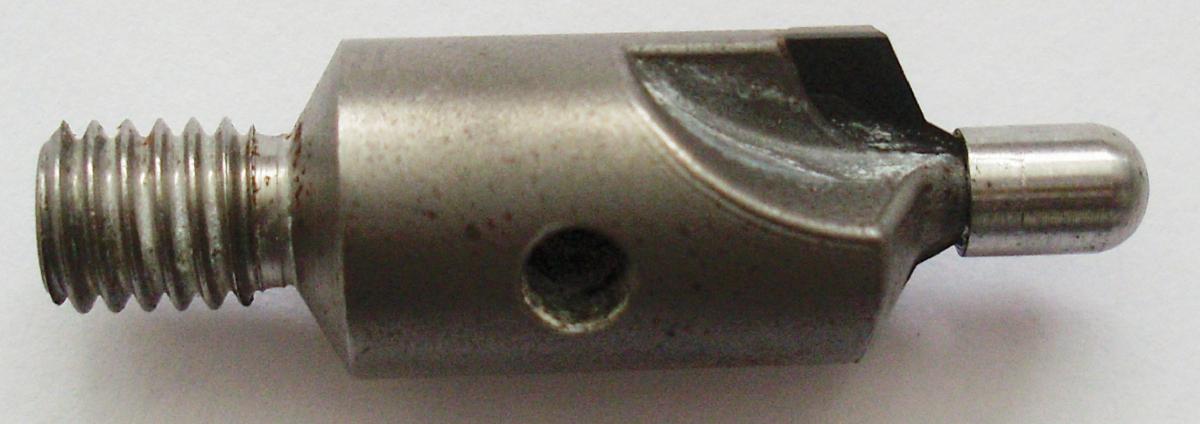

Рис. 4. Зенковки

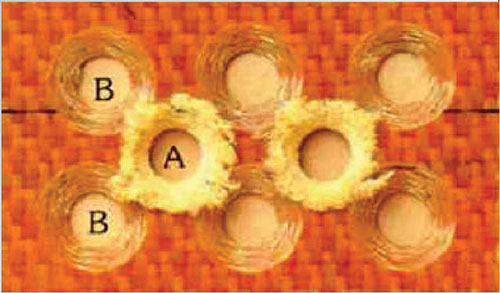

Рис. 5. А – обработка обычным инструментом, В – качество, полученное при обработке FK-инструментом ГЮРИНГ

На рисунке 5 представлены отверстия, обработанные обычным инструментом (рис. 5А) и обработанные FK-инструментом ГЮРИНГ.

FK-фрезы: компрессионное резание

FK-фрезы производства компании ГЮРИНГ (рис. 6) изготавливаются из цельного твердого сплава.

Ключевые особенности:

• ✦ Положительная геометрия
• ✦ Разнонаправленные зубья

Это позволяет применять метод компрессионного резания.

Режимы резания:

Рис. 6А. Обработка обычным инструментом, В – качество, полученное при обработке FK-инструментом ГЮРИНГ

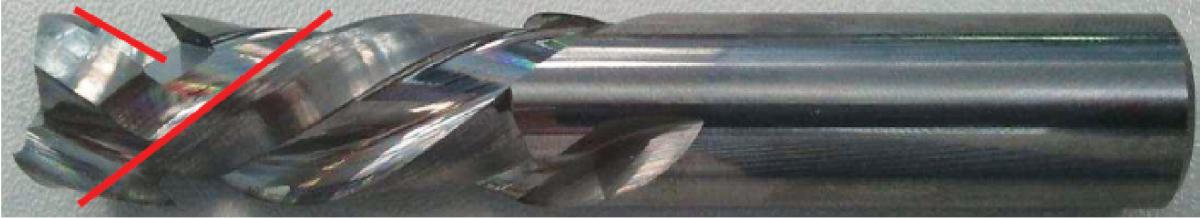

Рис. 6. Пример FK-фрезы производства компании ГЮРИНГ

На рисунке 6 для сравнения можно увидеть качество обработки обычным инструментом и FK-фрезой компании ГЮРИНГ.

Сравнение качества: обычный инструмент против FK

Давайте подведем итоги сравнения:

Применение в авиации: европейские производители

Серия FK-инструмента компании ГЮРИНГ — FK-сверла, FK-зенковки, FK-фрезы — успешно применяется на предприятиях европейских авиапроизводителей.

Это далеко не все решения компании ГЮРИНГ для обработки композиционных материалов.

Специалисты компании ГЮРИНГ готовы предложить не только инструмент, но и опыт по его применению в условиях российских предприятий авиационной отрасли.

Почему это важно?

Авиационная промышленность — это:

• ★ Высокие требования к качеству
• ★ Строгие допуски
• ★ Минимум брака
• ★ Повторяемость результатов

FK-инструмент Guhring соответствует всем этим требованиям.

1500-2000 отверстий без замены инструмента. Чистый рез без деламинации. Гладкая поверхность без дополнительной обработки.

Это не просто инструмент. Это решение проблем, которые годами мучили производителей композитных деталей.
