Внезапный сбой весоизмерительной системы в разгар рабочего дня способен полностью парализовать логистику или производственную линию предприятия. Когда весовое оборудование начинает выдавать хаотичные показания, большинство владельцев бизнеса сразу готовятся к колоссальным расходам на покупку новых платформ. Однако в большинстве случаев корень проблемы кроется лишь в некорректной работе или механическом повреждении отдельных первичных преобразователей. Правильное понимание устройства весовых компонентов позволяет быстро вернуть систему в строй, минимизировав затраты и время простоя.
Почему весы начинают врать и как это исправить без замены всего оборудования
Когда сбой платформы останавливает отгрузку продукции
Хаотичные показания на весовом индикаторе при заезде погрузчика обычно указывают на механическую блокировку или повреждение внутренней электроники. Весоприемная платформа на складе или пункте приемки сырья часто подвергается жестким боковым ударам и загрязнению. Когда весы неожиданно начинают выдавать дельту в несколько десятков килограммов на одном и том же паллете, операторы теряют возможность оперативно формировать партии. Это гарантированно срывает график отгрузки большегрузного транспорта и приводит к долгим разбирательствам с водителями и клиентами.
На крупной птицефабрике во время плановой генеральной уборки цеха напольные весы запенили агрессивными моющими средствами. Сильная щелочь разъела уплотнители, из-за чего измерительный мост внутри устройства начал необратимо дрейфовать. Погрешность измерений подскочила до семидесяти килограммов на каждой тонне продукции, что вскрылось только при финальной проверке фур на выезде. Суммарная недостача из-за пересортицы готового товара составила сто сорок тысяч рублей всего за одну рабочую смену.
Опытные весовщики знают, что при таких симптомах важно сразу проверить зазоры между рамой и платформой. Скопившаяся грязь, забившийся лед или обычный застрявший болт намертво блокируют свободный ход металлоконструкции. Мастера на объектах часто используют профессиональный жаргон, называя соединительный жгут весов косой датчика, электронную плату — мозгами весов, а деформационный упор — подковой. Если после сквозной очистки платформы от грязи ноль уплыл и не возвращается в исходное состояние, требуется провести замер сопротивления изоляции кабельных вводов с помощью мультиметра. Своевременный точечный ремонт и чистка узлов встройки спасают предприятие от крупных расходов на полное обновление весового хозяйства.
Как устроен балочный датчик и за счет чего он выдерживает многотонные нагрузки
Превращение механического сдвига в понятные цифры на табло

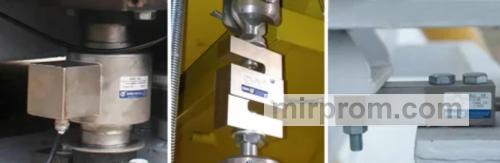

Консольный датчик сдвига — это монолитный стальной брусок со специальной сквозной проточкой в центральной части. Эта зона намеренно ослаблена, чтобы под воздействием силы тяжести возникала строго контролируемая микродеформация. На внутренние стенки этой проточки намертво наклеиваются кремниевые или пленочные тензорезисторы, объединенные в классическую схему моста Уитстона. Приложении внешней силы к свободному концу балки изменяет геометрические размеры резисторов, трансформируя механическое усилие в аналоговый сигнал, измеряемый в милливольтах на вольт.
Инженеры в интернете иногда дают вредный совет: если весовую платформу сильно перегрузили и стальной брус датчика визуально погнулся, его можно аккуратно выпрямить тяжелой кувалдой или компенсировать этот перекос подкладыванием широких регулировочных шайб под опорный узел встройки. На первый взгляд весы могут снова начать реагировать на груз. Однако при такой деформации безвозвратно разрушается кристаллическая решетка металла и отслаивается клеевой слой подложки резисторов. В результате компонент полностью теряет линейность измерений и начинает хаотично искажать вес даже при минимальном давлении.
Качественная обработка этого слабого электрического импульса требует использования надежной вторичной электроники. Аналоговый сигнал с моста по экранированному кабелю передается на весоизмерительный преобразователь, который осуществляет фильтрацию шумов, оцифровку данных и выводит готовое значение массы в килограммах на внешнее табло. Для минимизации влияния электромагнитных наводок от мощных цеховых электродвигателей контур весовой платформы обязательно соединяют с общим заземляющим контуром здания.
Листайте таблицу вправо ↔️
| Модель датчика | Основной материал корпуса | Класс защиты оболочки | Диапазон измеряемых нагрузок | Контроль сопротивления изоляции |
| Тензодатчик Н4 | Нержавеющая сталь | IP68 | от 250 до 20 000 кг | Не менее 5000 МОм при 50 В |
| Тензодатчик Т2 | Нержавеющая сталь | IP68 | от 20 до 200 кг | Не менее 5000 МОм при 50 В |
| Тензодатчик Т4 | Нержавеющая сталь | IP68 | от 300 до 1000 кг | Не менее 5000 МОм при 50 В |
| Тензодатчик Н2 | Легированная сталь | IP65 | от 1 до 5 тонн | Ремонтный фонд (не менее 2000 МОм) |
mirprom.com
Степень защиты корпуса и выбор сплава под условия вашей площадки
Почему экономия на материале датчика оборачивается повторными расходами
Правильный подбор материала корпуса и индекса пылевлагозащиты напрямую определяет общий жизненный цикл всей измерительной системы. Конструкционные особенности промышленной площадки диктуют жесткие требования к электронике весов. Попытка установить компоненты из обычной легированной стали с базовым классом пылезащиты в сырых сырных или убойных цехах пищевых комбинатов гарантированно закончится аварией. Постоянное воздействие влаги и дезинфицирующих растворов приводит к сквозной коррозии уплотнений, замыканию внутренних измерительных каналов и полному выходу из строя весового терминала из-за грубого нарушения правил технической эксплуатации электроустановок потребителей.
В профессиональной среде инженеры разделяют оборудование на три условных класса. Алюминиевые модели применяются строго для чистой и сухой фасовки готового продукта в картонные коробки или пакеты. Конструкции из легированной стали, которые мастера называют чернягой, оптимальны для закрытых сухих складов, а также часто закупаются как недорогой ремонтный фонд для старой техники. В условиях уличных автомобильных платформ, морских портов или химических производств единственным долговечным решением остаются монолитные датчики из нержавеющей стали с лазерной герметизацией швов, известные среди специалистов как залитые датчики. Они полностью невосприимчивы к соли, щелочам и выдерживают длительное затопление платформы без потери паспортной точности измерений.
Правильная интеграция тензометрии в заводскую автоматику и распределительные коробки
Сбор сигналов со всех четырех углов платформы в единый поток
Стандартная четырехопорная весовая платформа использует параллельное подключение четырех независимых балочных датчиков, расположенных по углам конструкции. Сигналы от каждого узла сводятся в общую соединительную (клеммную) коробку, где происходит их суммирование. Если после замены одного поврежденного элемента весы начинают заметно врать при смещении тяжелого поддона от центра к краям платформы, это свидетельствует о разбалансировке системы. Разница в длине соединительных проводов или незначительные расхождения в номинальном сопротивлении датчиков вызывают перекос показаний весового терминала.
Некоторые неопытные наладчики практикуют опасный народный метод: при нехватке штатного провода от датчика до распределительного шкафа они нарочно удлиняют линию с помощью обычной электрической скрутки и мотка изоленты. Такая небрежность критически изменяет общее сопротивление кабельной трассы. Измерительный прибор мгновенно сбивается с калибровки, так как милливольтовый сигнал от моста начинает затухать на окисляющихся медных жилах скрутки.
Сведенный и сбалансированный аналоговый сигнал отправляется на весоизмерительные преобразователи-контроллеры, которые выполняют высокоскоростную обработку данных. Современные системы промышленной автоматизации требуют бесшовной передачи этих сведений на верхний уровень управления предприятием. Для этого используются специализированные программные модули интеграции в АСУ ТП, транслирующие очищенные цифровые данные по защищенным интерфейсам в ERP-системы складского и бухгалтерского учета.
Как решают задачу при разном бюджете
Сделать самому: где реально сэкономить
При минимальном бюджете небольшие фермерские хозяйства или частные мастерские часто предпочитают собирать весовые платформы своими силами. Значительная экономия здесь достигается за счет самостоятельного сваривания несущей стальной рамы по готовым инженерным чертежам из стандартного швеллера. В этом сценарии владельцу достаточно отдельно прицениться к недорогому базовому комплекту электронных компонентов из легированной стали, предназначенных для поддержания ремонтного фонда старой техники. Однако самостоятельная сборка накладывает серьезные риски: любая микроскопическая ошибка в геометрии рамы или несоосность опорных площадок приведет к постоянным паразитным нагрузкам и искажению итогового веса.
Нанять частника: как проконтролировать скрытые работы

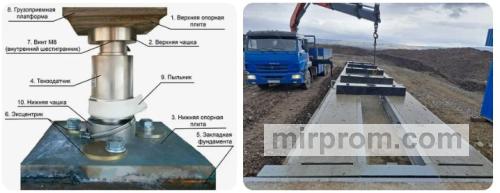

Для проведения модернизации старых механических рычажных весов и их перевода на электронный учет часто привлекают сторонних наладчиков или частные сервисные бригады. Вся финансовая нагрузка в этом случае смещается на оплату услуг специалистов. Заказчику необходимо тщательно проконтролировать весь комплекс скрытых работ, от которых напрямую зависит живучесть автоматики. Важно лично проверить качество заливки бетонных опорных тумб, соосность установки крепежных узлов встройки и надежность прокладки экранированного кабеля внутри защитной металлической гофры. Перед подписанием актов полезно сравнить итоговые результаты калибровки платформы в разных углах весового поля.
Заказать под ключ у профильной компании
Для средних и крупных промышленных предприятий, логистических хабов и заводов с интенсивным грузопотоком единственным экономически оправданным решением является заказ комплексных услуг у специализированной организации. Давление коммерческой целесообразности здесь полностью обосновано, ведь один день простоя ключевой отгрузочной платформы может принести миллионные убытки. Чтобы гарантированно исключить любые системные риски, руководителю предприятия выгоднее один раз выбрать тензодатчики напрямую от ведущего российского разработчика «Тензо-М». Компания обеспечивает выезд квалифицированной инженерной бригады для выполнения шеф-монтажа, предоставляет полноценную заводскую гарантию и сдает объект с официальным свидетельством о первичной поверке оборудования для его законного внесения в Государственный реестр средств измерений [1].
Часто задаваемые вопросы (FAQ)
Можно ли заменить импортный балочный датчик российским аналогом без переделки весов?
Да, это абсолютно стандартная и широко распространенная процедура на отечественных предприятиях. Подавляющее большинство современных консольных датчиков сдвига спроектировано по международным габаритным стандартам. Чтобы оперативно подобрать аналог вышедшего из строя европейского или азиатского компонента, инженеру достаточно знать два ключевых параметра: номинальную измеряемую нагрузку в тоннах и точные межосевые расстояния крепежных болтов на корпусе балки. Российские заводы выпускают полную линейку таких изделий, полностью совместимых со старыми посадочными местами без необходимости проведения сварочных или слесарных работ по модернизации рамы весов.
Зачем датчикам балочного типа узел встройки с шарниром?

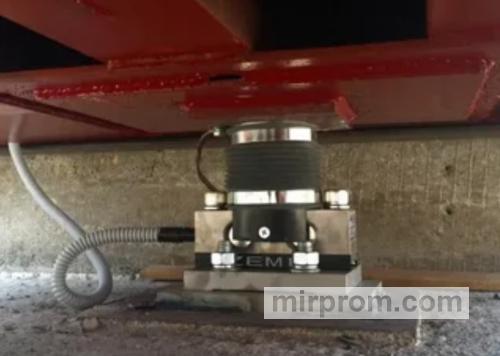

Специализированный узел встройки, оснащенный качающейся опорой или встроенным стальным шарниром, выполняет важнейшую функцию защиты хрупкого измерительного элемента. При наезде тяжелого колесного транспорта на весовую платформу металлоконструкция неизбежно прогибается и смещается в стороны под воздействием динамических сил торможения. Шарнирный механизм эффективно гасит все опасные боковые и скручивающие паразитные моменты, передавая на саму измерительную балку исключительно чистую вертикальную силу тяжести. Без использования узлов встройки консольный датчик подвергнется деформации кручения, что мгновенно исказит показания весового индикатора и приведет к быстрому физическому излому стального бруска.
Как влияет длина соединительного кабеля на точность показаний?
Длина и сечение жил соединительного кабеля оказывают прямое влияние на величину падения напряжения в измерительной цепи. При использовании классической четырехпроводной схемы подключения (питание и сигнал) обрезать или самостоятельно наращивать заводской провод категорически запрещено, так как его внутреннее электрическое сопротивление уже учтено при первичной заводской калибровке моста. Если по условиям монтажа требуется разнести весовой терминал и платформу на значительное расстояние, инженеры применяют прогрессивную шестипроводную схему. В ней присутствуют две дополнительные жилы обратной связи, которые в реальном времени отслеживают точное падение напряжения на линии и позволяют контроллеру автоматически корректировать показания весов.
