Как выбрать кран-манипулятор без переплат за скрытый недогруз и лишний вылет стрелы

Грузоподъемность и инженерные параметры выбора спецтехники

При заказе бортового грузовика с КМУ строительные бригады часто совершают типовую ошибку — оценивают исключительно паспортную грузоподъемность борта спецтехники. Однако ключевым фактором безопасности и физической возможности подъема является грузовой момент стрелового оборудования. Для точного подбора кранового оборудования инженеры технадзора используют жесткое соотношение вылета стрелы и реального веса поднимаемого элемента, так как при увеличении расстояния от оси вращения колонны подъемные возможности гидравлики падают в геометрической прогрессии.

Пятитонная гидроманипуляторная установка способна поднять заявленные 5 тонн исключительно на минимальном вылете «под собой» — на расстоянии до двух метров от кузова. Если же подъемный узел выдвигается на максимальное расстояние, грузовые возможности падают до критических значений. Попытка проигнорировать этот физический закон приводит к деформации секций стрелы или полному опрокиниванию всей спецтехники из-за потери устойчивости. В таблице ниже приведены расчетные инженерные лимиты, которые контролирует технадзор на строительной площадке при почасовой аренде с вылетом стрелы до 12 метров.

Листайте таблицу вправо ↔️

Расчет вылета стрелы под массу груза

Заказчик берет пятитонную технику, но не учитывает, что на максимальном вылете стрела поднимает в три раза меньше, из-за чего спецтехника кренится. Монтажники-новички часто грешат тем, что пытаются подтянуть тяжелый контейнер волоком при максимальном горизонтальном вылете, повреждая гидроцилиндры. Происходит заваливание горизонта. Гидравлика работает на пределе. Опытные машинисты называют выдвижную часть телескопа «удочкой» и требуют точного выравнивания по горизонту с помощью выносных опор. Расчет аренды манипулятора с тоннажной стрелой выполняется по формуле грузового момента: масса груза умножается на рабочее плечо. Без тридцатипроцентного запаса по мощности брать установку на объект запрещено.

Подбор длины борта под габариты

Водитель привез длинные шестиметровые доски на короткой платформе, из-за чего груз перевесил назад и рама деформировалась. Возникает опасный свес. Тяжелый «хвост» разгружает переднюю управляемую ось грузовика. Спецтехника теряет сцепление с дорогой на подъемах. На трехкомпонентных базах типа «сороконожка» этот эффект сглаживается за счет дополнительной оси, но стандартное короткое «корыто» не предназначено для пиломатериалов длиной более 6 метров. При транспортировке обрезной доски или арматуры необходимо подбирать длину кузова так, чтобы габариты полезной площади полностью перекрывали длину платформы. Выход за пределы бортов более чем на один метр требует установки знаков крупногабаритного груза. Откидные борта при этом должны быть жестко зафиксированы цепными растяжками во избежание их обрыва при движении по неровной дороге строительного объекта.



Перевозка бытовок и тяжелых негабаритных конструкций

Транспортировка модульных сооружений относится к категории сложных такелажных работ из-за сильного смещения центра тяжести и высокой парусности объектов. Для таких задач привлекается специализированный перевозчик манипулятор, укомплектованный вспомогательным инвентарем и профессиональными крепежными приспособлениями. Главная сложность заключается в том, что стандартная строительная бытовка не имеет монолитной жесткости, а ее деревянный или тонколистовой каркас рассчитан исключительно на статические нагрузки в горизонтальном положении. При нарушении правил зацепления геометрия строения безвозвратно нарушается: заклинивает входные двери, портится внешняя обшивка, лопаются стеклопакеты.

Специфика транспортировки блок-контейнеров краном

Металлический каркас старой бытовки прогнивает, и при обычном подъеме стропами за углы крыша складывается внутрь. На реальных объектах сталкивались с тем, что при погрузке старой бытовки 2008 года выпуска крыша сложилась внутрь из-за коррозии угловых стоек, пришлось использовать траверсы с распределением нагрузки на 4 точки. Обычный цепной «паук» стягивает угловые «уши» контейнера к центру, создавая колоссальное сдавливающее усилие на верхний пояс обвязки «коробки». При транспортировке блок-контейнеров выгоднее аренда манипулятора напрямую — не придется платить комиссию посредникам и согласовывать график с субподрядчиками. Перед подъемом оператор выполняет строго регламентированные шаги:

• Визуальный осмотр прочности. Проверка состояния монтажных петель блок-контейнера.
• Развертывание гидравлических опор. Установка аутригеров на твердом основании, применение деревянных подкладок под опоры.
• Контроль такелажных углов. Строповка четырехветвевым пауком с контролем угла наклона цепей.
• Тестовый отрыв площадки. Плавный подъем на 200 миллиметров для проверки балансировки центра тяжести.

Нахождение людей внутри модуля во время работы гидравлики категорически запрещено.

Технология строповки негабаритных конструкций

Стропы соскользнули с гладкого стального швеллера при подъеме, конструкция рухнула и заблокировала выезд со стройки. Подъем металлопроката без штатных проушин требует особого внимания. Обычный текстильный ремень при контакте с острой кромкой двутавра перерезается мгновенно под весом детали. Мастера используют чалки, затянутые методом «удавка», со специальными защитными проставками. Инженерная разгрузка массивных элементов выполняется стальными канатами или грузовыми цепями восьмого класса прочности. Стропальщик обязан находиться за пределами опасной зоны — вне радиуса возможного падения конструкции при случайном обрыве. Угол между ветвями стропов не должен превышать 90 градусов, иначе нагрузка на разрыв увеличивается вдвое против расчетных параметров.

Доставка ЖБИ колец и строительных материалов

Перевозка тяжелых железобетонных изделий и паллетированных материалов требует от машиниста ювелирной точности управления гидравлическими распределителями. В отличие от металлоконструкций, прессованный бетон крайне чувствителен к ударным и динамическим нагрузкам. Любое резкое опускание стрелы или касание бортов платформы приводит к образованию скрытых трещин. В результате строительный элемент полностью теряет свои гидроизоляционные и прочностные свойства еще до момента монтажа.

Безопасный монтаж колодцев с колес

Заказчик не подготовил подъездной путь к котловану, тяжелая машина увязла в глине, а стрела не дотягивается до места разгрузки. Манипулятор застревает на въезде. Теряются оплаченные часы. На реальных объектах сталкивались с тем, что бетонные кольца привозили навалом без деревянных прокладок, из-за чего нижние элементы трескались по шву во время движения. Элементы бились друг об друга. Чтобы избежать порчи ЖБИ, разгрузка и монтаж должны выполняться силами опытного оператора, который выставляет опорные «лапы» на предварительно утрамбованный грунт. Для коммерческого использования строительными бригадами выгодно оформить комплексные услуги крана-манипулятора, позволяющие совместить доставку колец с их одновременным спуском в вырытую шахту септика. Установка элементов выполняется по схеме:

• Локальная логистика заезда. Доставка шести элементов ЖБИ на дачный участок в условиях узкого проезда.
• Смена габаритов шасси. Выбранное решение: Компактный трехосный грузовик с задним расположением крана.
• Экономический аудит процесса. Экономия: Исключен наем отдельного автокрана, общие затраты снижены на 40 процентов.

Технику рекомендуется бронировать за сутки до начала земляных работ, чтобы согласовать точные габариты колодца с вылетом стрелы.

Предотвращение повреждения хрупких поддонов с кирпичом

Нижний ряд облицовочного кирпича раскрошился из-за чрезмерного стягивания поддона обычным текстильным ремнем без защитных уголков. На паллету оказывается избыточное боковое давление. Чалки буквально сдавливают хрупкую керамику, скалывая декоративные грани. При погрузке и выгрузке поддонов необходимо применять жесткие пластиковые уголки, которые устанавливаются на ребра верхнего ряда кирпича или пеноблока. Укладка паллет в кузов в два яруса допускается только при наличии исправной деревянной обрешетки и надежной фиксации каждого ряда индивидуальными стяжными ремнями к такелажным кольцам платформы спецтехники.



Юридические допуски и правила дорожного движения

Эксплуатация тяжелой подъемной спецтехники в городских условиях жестко регламентируется законодательством. Для беспрепятственного выполнения рейсов водитель-оператор обязан иметь при себе полный пакет разрешительной документации. Отсутствие хотя бы одного согласования или допуска влечет за собой немедленную остановку транспортного средства сотрудниками контролирующих органов, срыв сроков поставки материалов и крупные штрафные санкции для всех участников логистической цепочки.

Проезд грузового транспорта в центр города

Машину арестовывают на штрафстоянку прямо во время рейса из-за отсутствия актуального пропуска в закрытую зону города. Водитель теряет время на посту контроля. На реальных объектах сталкивались с тем, что в 2024 году в Москве задержали машину без пропуска на ТТК, простой составил 6 часов, штраф 250 000 рублей для юрлица. Действующее постановление правительства строго запрещает въезд грузовиков с разрешенной максимальной массой более 12 тонн без электронного разрешения. При подготовке маршрута диспетчер обязан заранее рассчитать нагрузку на каждую ось ТС с учетом веса перевозимого груза, чтобы не допустить превышения нормативных параметров весового контроля на дорогах общего пользования.

Ответственность за отсутствие аттестации Ростехнадзора

При проверке инспектором у крановщика обнаружили просроченные документы, из-за чего стройка была заморожена на две недели. Подъемные сооружения относятся к объектам повышенной опасности. Для легального управления КМУ обычного водительского удостоверения с открытой грузовой категорией недостаточно. Манипуляторщик обязан пройти специализированное обучение и иметь при себе действующее удостоверение крановщика с указанием присвоенного квалификационного разряда. Для строительных организаций, контролирующих промышленную безопасность, важна аттестация машинистов КМУ, подтверждающая знание персоналом правил устройства и безопасной эксплуатации грузоподъемных кранов. Перед началом смены на объекте проверяется:

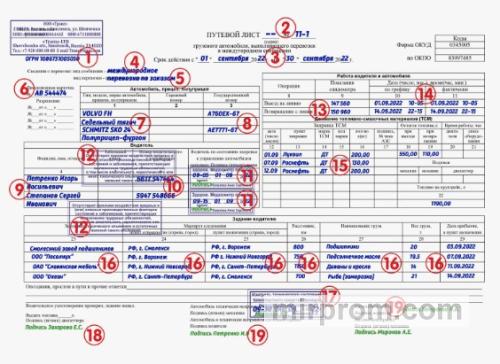

• Легитимность выезда ТС. Наличие путевого листа с отметками механика и медицинского работника.
• Квалификация водителя крана. Действующее удостоверение машиниста с отметкой о проверке знаний.
• Проверка такелажной оснастки. Журнал ежесменного осмотра съемных грузозахватных приспособлений.



Варианты реализации и финансовый аудит проекта

Самостоятельный монтаж и законная экономия

Сценарий «Эконом». Своими руками можно выполнить строповку грузов при наличии базовых навыков. Допускается предварительно разметить площадку и очистить подъездные пути для техники. Категорически запрещено экономить на аренде исправных строп и пытаться самостоятельно управлять рычагами гидравлики без официального допуска Ростехнадзора. Это приведет к трагическим последствиям и порче имущества. Избежать лишних трат поможет покупка крепежей напрямую у производителей.

Привлечение частного мастера и контроль качества

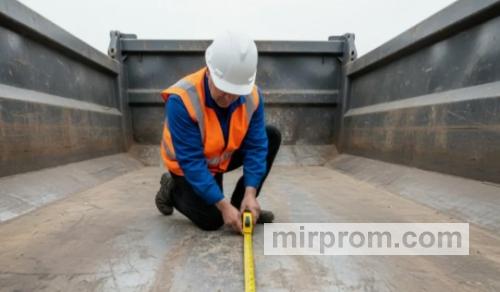

Сценарий «Оптимальный». При найме частника со своей техникой через доски объявлений важно проверить паспорт машины и водительское удостоверение. На этапе замера потребуйте точные габариты платформы. Контролируйте скрытые работы: фиксацию аутригеров и отсутствие подтеков масла из гидросистемы. Не переплачивайте за подачу машины, если база перевозчика находится в вашем районе. Цену за час обсуждайте строго до запуска двигателя.

Делегирование профильной компании под ключ

Сценарий «Премиум/Бизнес». Полный комплекс услуг по официальному договору с предоставлением закрывающих актов и счетов со всеми налогами. Организация предоставляет исправный автопарк, опытных такелажников и берет полную ответственность за сохранность груза. В стоимость включены разрешения на перевозку негабарита, исполнительная документация и сопровождение проекта технадзором. Готовое пакетное решение выгоднее при долгосрочной стройке, так как крупные арендодатели предоставляют существенные скидки на длительные смены.

Часто задаваемые вопросы

От чего зависит стоимость аренды за смену?

На стоимость напрямую влияет грузоподъемность платформы, длина вылета стрелы и удаленность объекта от базы спецтехники. Стандартная смена включает 7 часов работы и 1 час подачи техники. Дополнительный километраж за пределами окружной дороги оплачивается отдельно по фиксированному тарифу. При расчете длительных контрактов применяется индивидуальная почасовая ставка.

Какой минимальный размер площадки нужен для безопасной работы стрелы?

Для развертывания гидравлических опор требуется твердое основание шириной не менее 5-6 метров. Полностью исключается работа под линиями электропередач без специального наряда-допуска. Пятно работы должно быть полностью очищено от посторонних предметов, деревьев и временных заборов. Манипуляторщик имеет право отказать в установке ТС, если площадка имеет уклон более 5 градусов.
